CH32v003F4P6 DIP化基板
CH32v003F4P6 DIP化基板
CH32v003F4P6 DIP化基板
CH32v003F4P6 DIP化基板

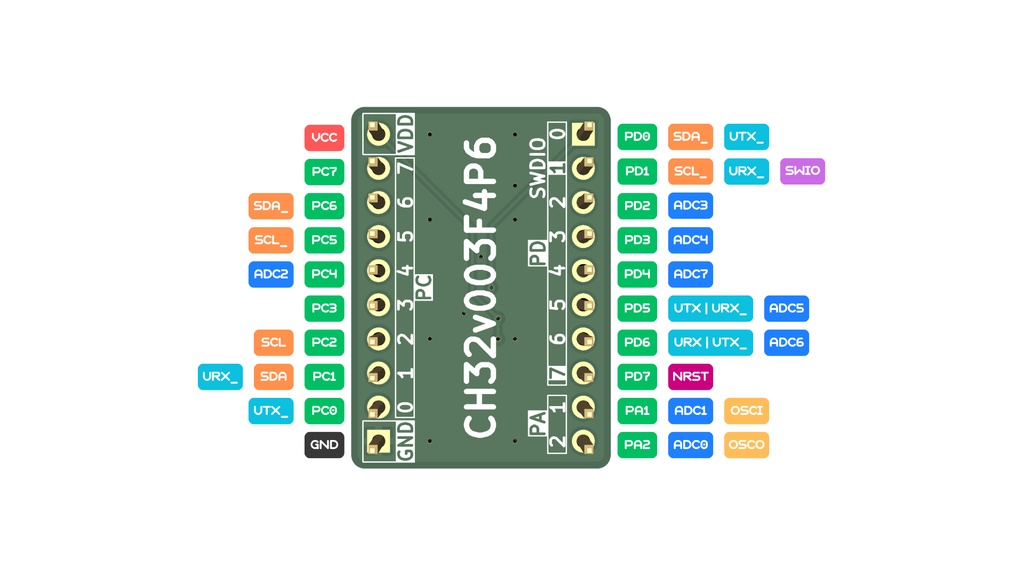

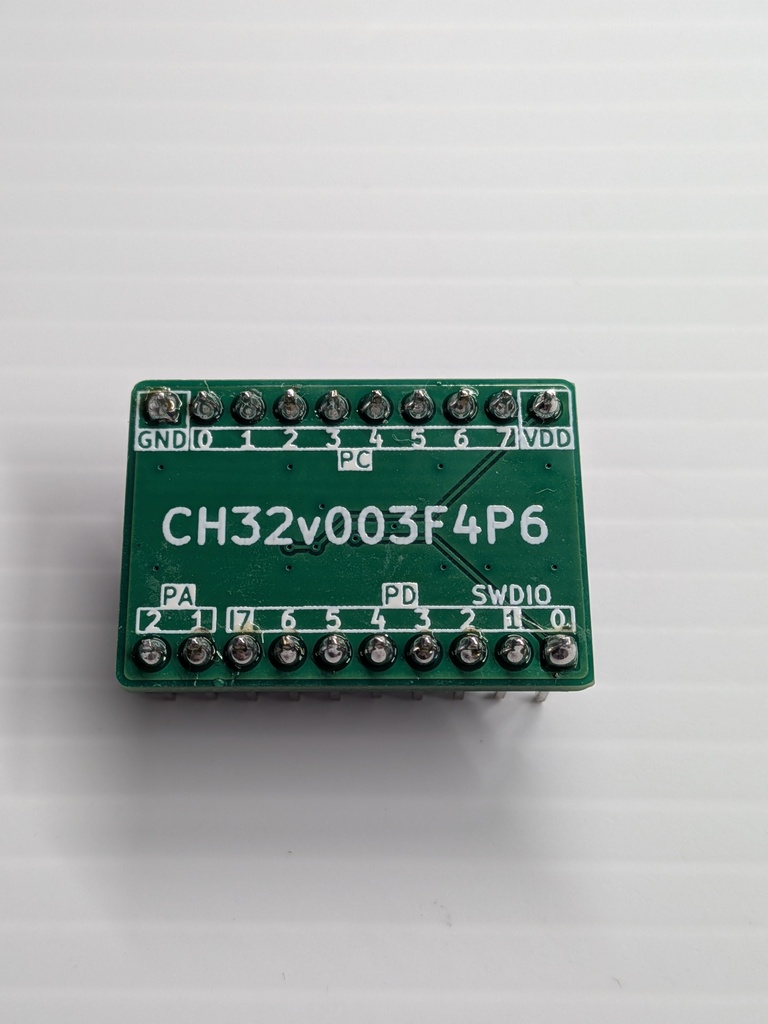

小型安価マイコンのCH32v003F4P6をDIP化するオリジナル基盤です。 GPIOの種類ごとにまとめています。 書き込むためにWCH Link-Eが別途必要です。 なお、不良品以外のサポートはできませんのでご了承ください。 裏側にICが来るため、はんだ付けの際は注意してください。

寸法・詳細

サイズ(基板)：横26.8mm,高さ19.1mm,厚み1.2mm ピッチ：2.54mm、上下の間隔：15.24(7ピッチ分) 色：緑 寸法は多少の誤差があります。 色は多少の違いがあります。

バリエーションについて

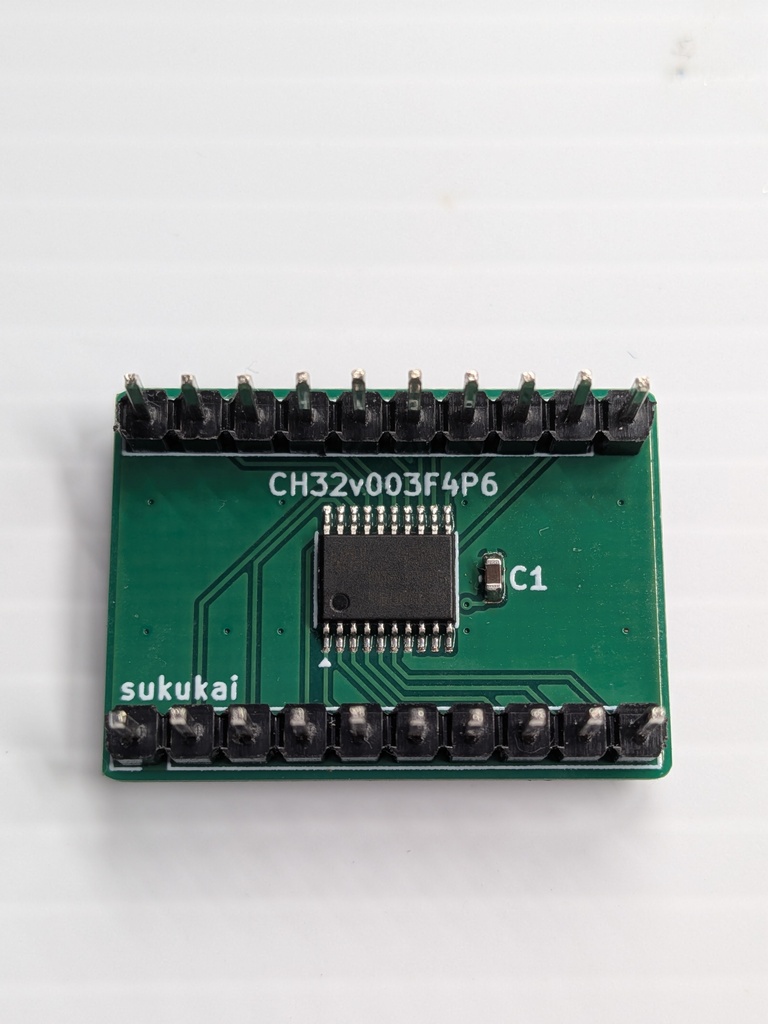

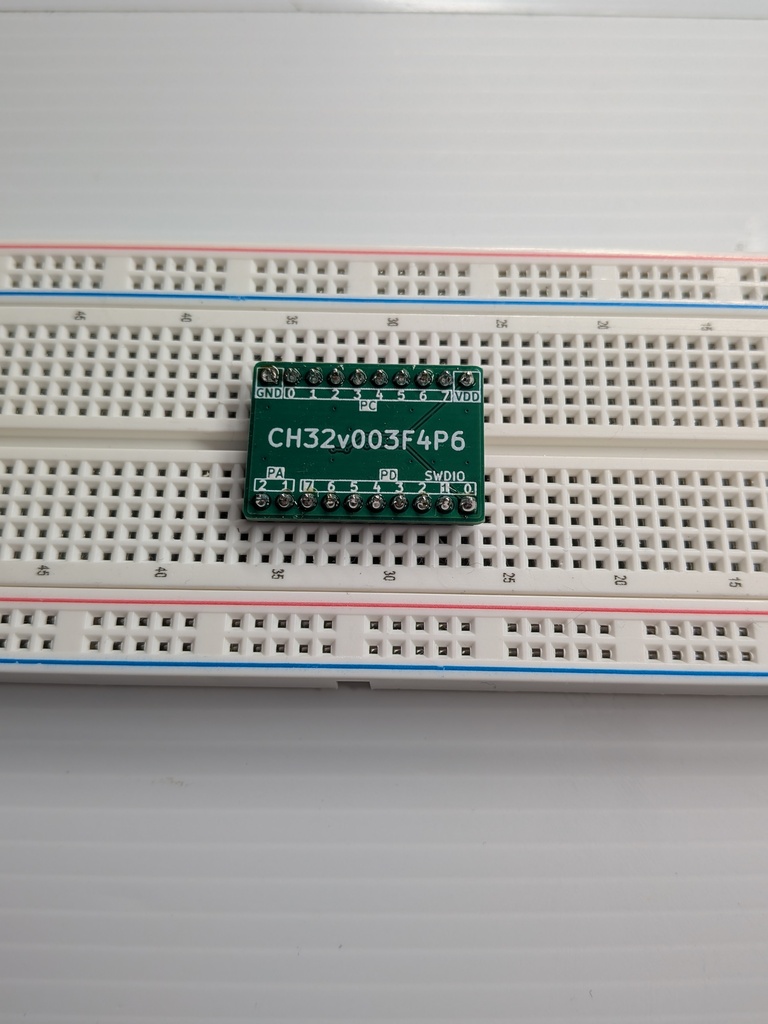

・基板のみ(3枚) 基板のみ3枚です。部品は各自で用意しはんだ付けをしてください。Vカットでつながっている場合があります。 CH32v003F4P6と0603サイズの0.1uFコンデンサが必要です。(コンデンサはなくてもOKです) ・マイコン付け済み＋ピンヘッダ(1枚) マイコンとコンデンサをつけた状態です。 付属するピンヘッダは各自ではんだ付けをお願いします。 ピンヘッダ(細)は、ブレッドボードに最適です。 通常のピンヘッダより細いため抜き差ししやすいです。 ・基板のみ(15枚) 15枚つながった状態です。部品は各自でお願いします。
