ESP32S3-pi（ラズパイ40pin IO風 ESP32-S3ボード）

Physical (worldwide shipping)

BuyeePurchase via Buyee
Buyee is a third party service for shipping your items globally. Read More
  • 実装済み基板
    Ships within 7 days
    ゆうゆうBOOTHパックで配送予定
    Physical (direct)
    4,000 JPY
  • 未実装基板(パーツなし)
    Ships within 7 days
    ゆうゆうBOOTHパックで配送予定
    Physical (direct)
    1,000 JPY

Physical (ship to Japan)/ Digital Download

  • 実装済み基板
    Ships within 7 days
    ゆうゆうBOOTHパックで配送予定
    Physical (direct)
    4,000 JPY
  • 未実装基板(パーツなし)
    Ships within 7 days
    ゆうゆうBOOTHパックで配送予定
    Physical (direct)
    1,000 JPY
  • 回路図
    Digital
    0 JPY
    Free Download
    ESP32S3-pi_sketch
    .pdf
     (53.2 KB)
    ESP32S3-pi_sketch.pdf
  • 回路図(支援用)
    Digital
    100 JPY

About Gift

ESP32S3-pi（ラズパイ40pin IO風 ESP32-S3ボード）
ESP32S3-pi（ラズパイ40pin IO風 ESP32-S3ボード）
ESP32S3-pi（ラズパイ40pin IO風 ESP32-S3ボード）
ESP32S3-pi（ラズパイ40pin IO風 ESP32-S3ボード）
ESP32S3-pi（ラズパイ40pin IO風 ESP32-S3ボード）

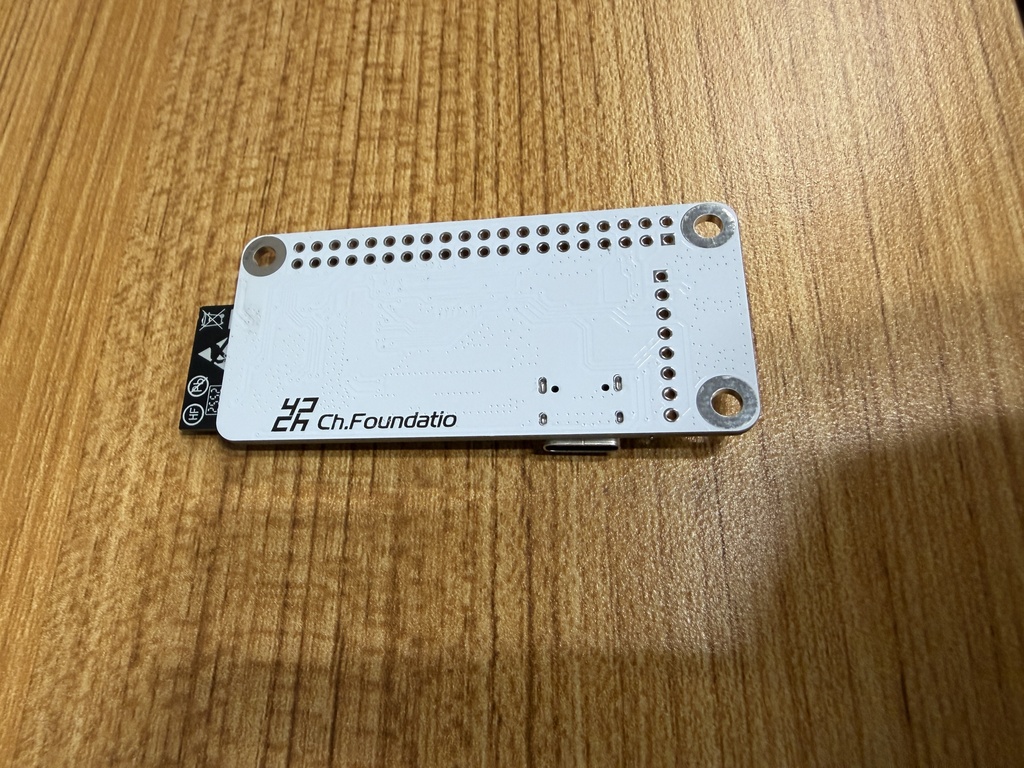

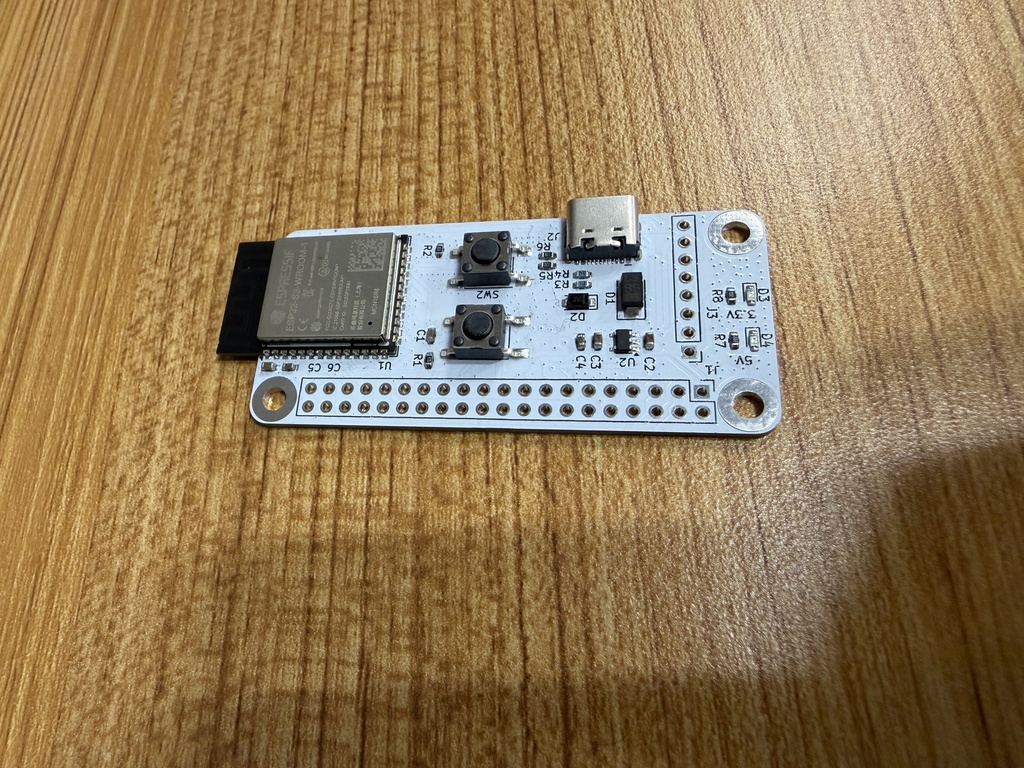

Raspberry Piの40pin GPIOピンアサインを意識した、ESP32-S3搭載の開発基板[ESP32S3-pi]です。

作成背景

ラズパイのHATや拡張モジュールを使い回したいけれど、Linuxを起動するほどではない… ESP32のパワフルなWi-Fi/Bluetooth機能や低消費電力を活かしつつ、手元のラズパイパーツを活用したい。 という個人的な需要で作成しました。

特徴

・ラズパイ40pin IO互換レイアウト →既存のRaspberry Pi用HATやシールド、各種モジュールをそのまま差し込んで利用可能

主な仕様

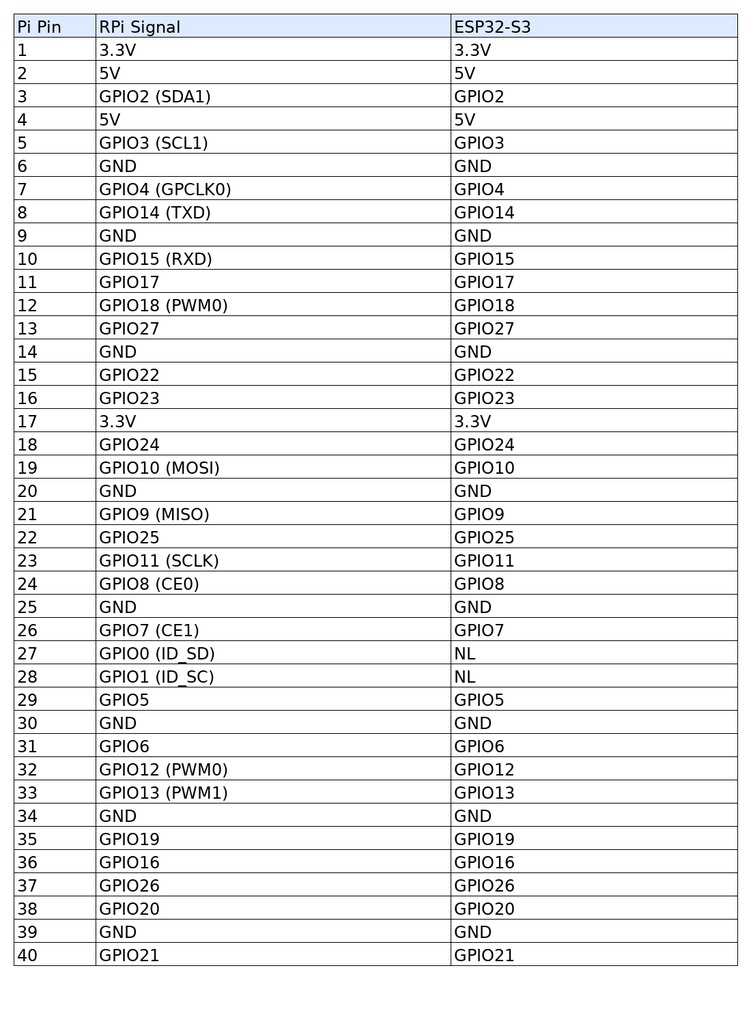

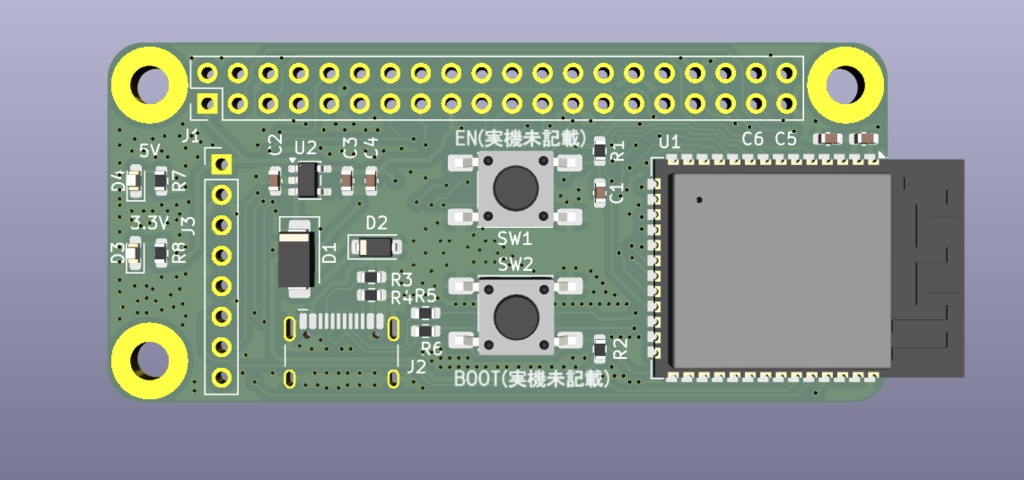

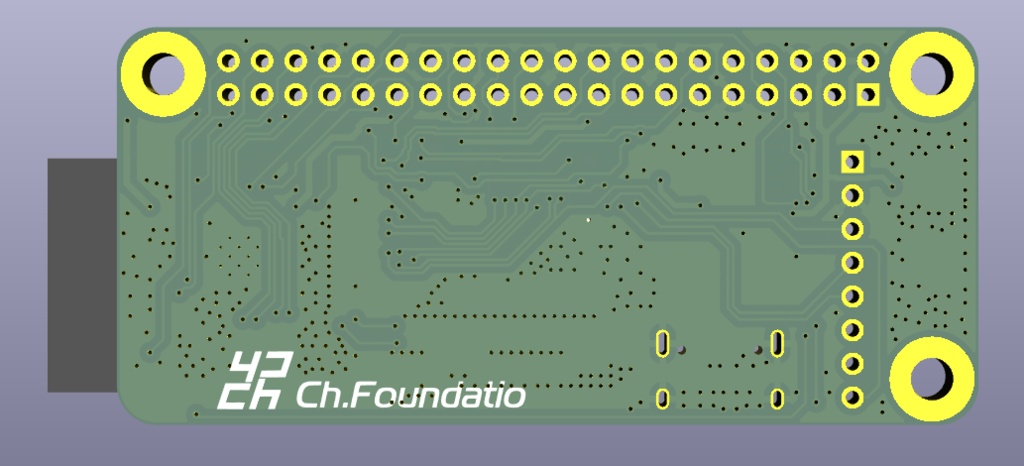

・MCU:ESP32-S3-WROOM1 ・給電方式:USB Type-C 5V,Pin給電 ・基板サイズ:65mm × 30mm →Raspberry pi zero相当※MCUサイズの制約上1穴無し、商品画像を参照 ・ピンヘッダー:Raspberry Pi 互換 40pin Pin配置 | Pi Pin | 信号名(BCM) | ESP32-S3 | | ------ | ------------------ | -------- | | 1 | 3.3V | 3.3V | | 2 | 5V | 5V | | 3 | GPIO2 (SDA1) | GPIO2 | | 4 | 5V | 5V | | 5 | GPIO3 (SCL1) | GPIO3 | | 6 | GND | GND | | 7 | GPIO4 (GPCLK0) | GPIO4 | | 8 | GPIO14 (TXD) | GPIO14 | | 9 | GND | GND | | 10 | GPIO15 (RXD) | GPIO15 | | 11 | GPIO17 | GPIO17 | | 12 | GPIO18 (PWM0) | GPIO18 | | 13 | GPIO27 | GPIO27 | | 14 | GND | GND | | 15 | GPIO22 | GPIO22 | | 16 | GPIO23 | GPIO23 | | 17 | 3.3V | 3.3V | | 18 | GPIO24 | GPIO24 | | 19 | GPIO10 (SPI0 MOSI) | GPIO10 | | 20 | GND | GND | | 21 | GPIO9 (SPI0 MISO) | GPIO9 | | 22 | GPIO25 | GPIO25 | | 23 | GPIO11 (SPI0 SCLK) | GPIO11 | | 24 | GPIO8 (SPI0 CE0) | GPIO8 | | 25 | GND | GND | | 26 | GPIO7 (SPI0 CE1) | GPIO7 | | 27 | GPIO0 (ID\_SD) | NL | | 28 | GPIO1 (ID\_SC) | NL | | 29 | GPIO5 | GPIO5 | | 30 | GND | GND | | 31 | GPIO6 | GPIO6 | | 32 | GPIO12 (PWM0) | GPIO12 | | 33 | GPIO13 (PWM1) | GPIO13 | | 34 | GND | GND | | 35 | GPIO19 | GPIO19 | | 36 | GPIO16 | GPIO16 | | 37 | GPIO26 | GPIO26 | | 38 | GPIO20 | GPIO20 | | 39 | GND | GND | | 40 | GPIO21 | GPIO21 |

頒布内容

・ESP32S3-pi 本体 ×1 ・簡易説明書 x 1 ・ダウンロード:回路図

保証・サポートについて

1.本商品は個人が制作した【同人ハードウェア】です。到着時の初期不良（不点灯等）のみ対応いたします。ご自身の工作・実験用途としてお楽しみください。 2.本基板の使用、または使用不能によって生じた接続機器の破損、データの消失、その他の直接的・間接的な損害について、製作者は一切の責任を負いかねます。 3.本商品は電子工作の知識を持つ方を対象としたキット/開発基板です。配線ミスや過電圧等による事故・破損にご注意の上、ご自身の責任においてご使用ください。 ※お問い合わせはメッセージまで
