ベアリングアクチュエーターver3.0
Physical (worldwide shipping)
- ベアリングアクチュエーター11mmShips within 20 daysゆうゆうBOOTHパックで配送予定Physical (direct)1,300 JPY
- ベアリングアクチュエーター13mmShips within 20 daysゆうゆうBOOTHパックで配送予定Physical (direct)1,300 JPY
- ベアリングアクチュエーター14mmShips within 20 daysゆうゆうBOOTHパックで配送予定Physical (direct)1,300 JPY
Physical (ship to Japan)
- ベアリングアクチュエーター11mmShips within 20 daysゆうゆうBOOTHパックで配送予定Physical (direct)1,300 JPY
- ベアリングアクチュエーター12mmShips within 20 daysOut of StockゆうゆうBOOTHパックで配送予定Physical (direct)1,300 JPY
- ベアリングアクチュエーター13mmShips within 20 daysゆうゆうBOOTHパックで配送予定Physical (direct)1,300 JPY
- ベアリングアクチュエーター14mmShips within 20 daysゆうゆうBOOTHパックで配送予定Physical (direct)1,300 JPY

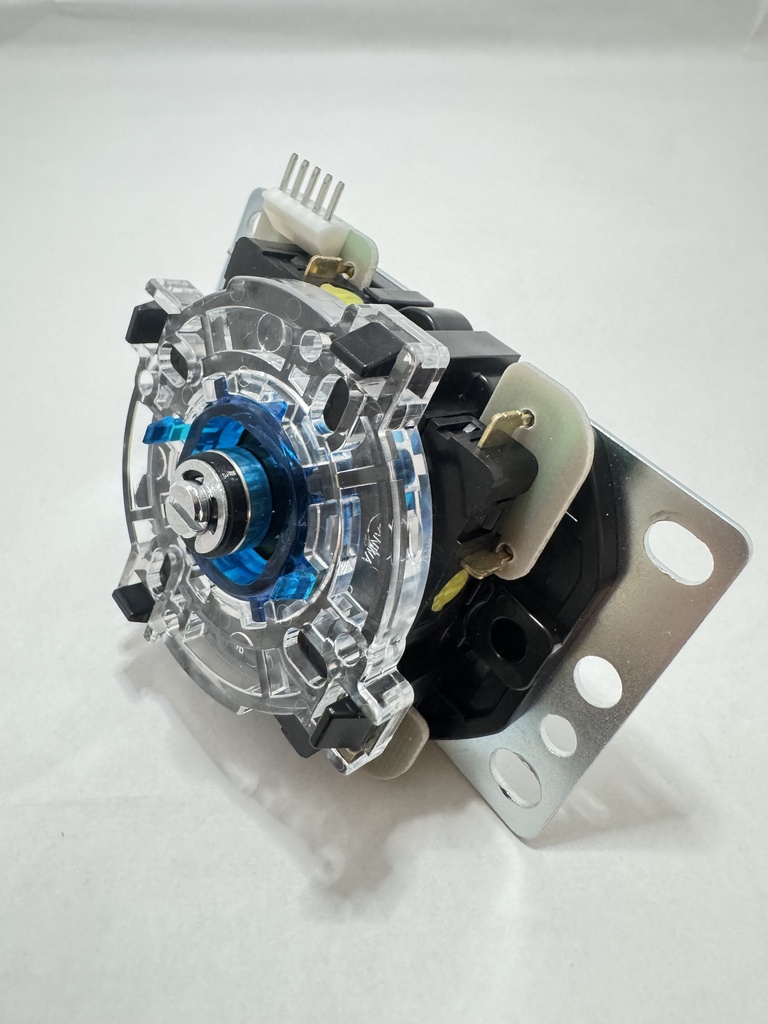

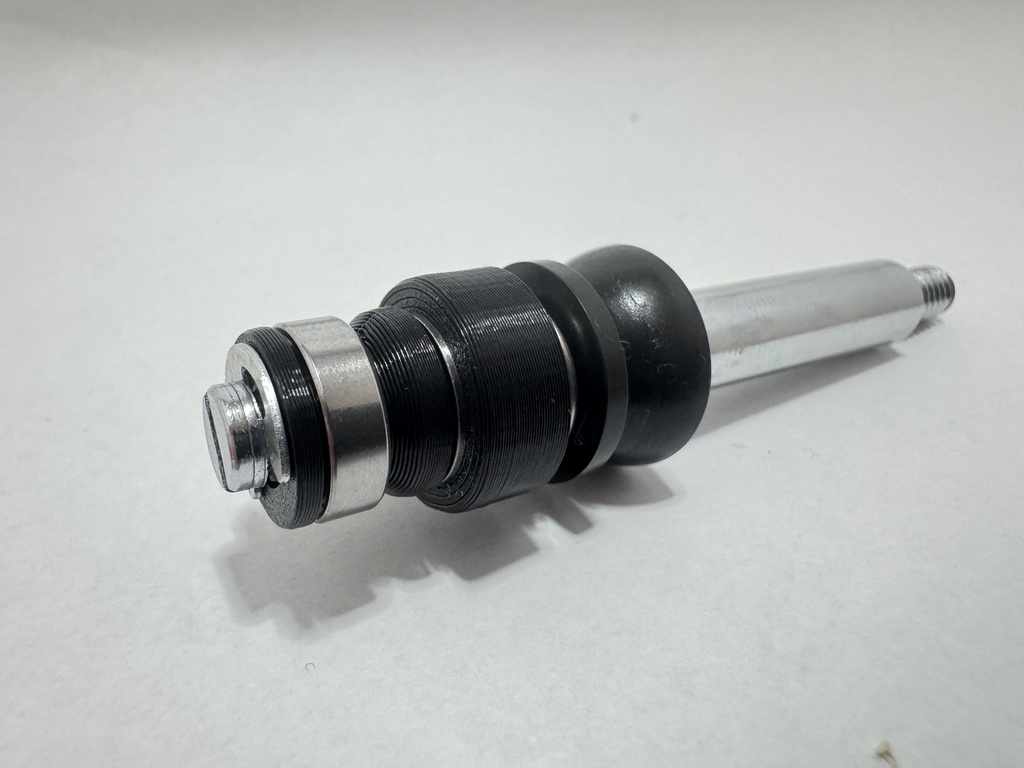

商品説明 三和電子製JLFレバーのカスタム用に設計した、 レバーを操作した際の引っかかりを軽減し、軽快で滑らかな動きを実現するカスタムパーツです。 ※本製品（Ver.3.0）は旧バージョンとの互換性はありません。 旧アクチュエーターの流用・組み合わせは自由ですが、基本的に出来ません。 ※本製品はレバーの分解・組み立て経験がある方向けの商品です。 ※レバー本体・スイッチ等は付属しておりません。 ※本製品はフランジベアリング無しでは動作しません。 Ver.3.0では、OTTO製アクチュエーター対応の他カスタムパーツにも取り付け可能となり、従来モデルより幅広いカスタマイズに対応しました。 特に、JLFレバーカスタマイズ用の特殊形状ガイドとの相性が良く、レバー操作の回転がよりスムーズになります。
特徴
・ガイド接触部、スイッチ接触部をベアリング化することで、レバー操作時に手に伝わる各部品の回転が手に伝わらず軽快で滑らかな入力を実現 ・アクチュエーターサイズとガイド接触部の調整により、 斜め入力（対角入力）の入りやすさをコントロール可能 ・レバーの倒れる角度（可動範囲）を調整可能 → 入力の素早さや切り返し性能を好みに合わせて調整できます ・自分の入力精度やプレイスタイルに合わせた細かなチューニングが可能
セッティングについて
本製品は、ガイド径を大きくした場合はそれに合わせてスイッチ接触部も大きくすることで、 入力バランスを最適化する設計となっています。 付属している複数サイズのスイッチ接触部は、 スイッチ変更などの細かなカスタマイズにも対応できるようにするためのものです。
仕様

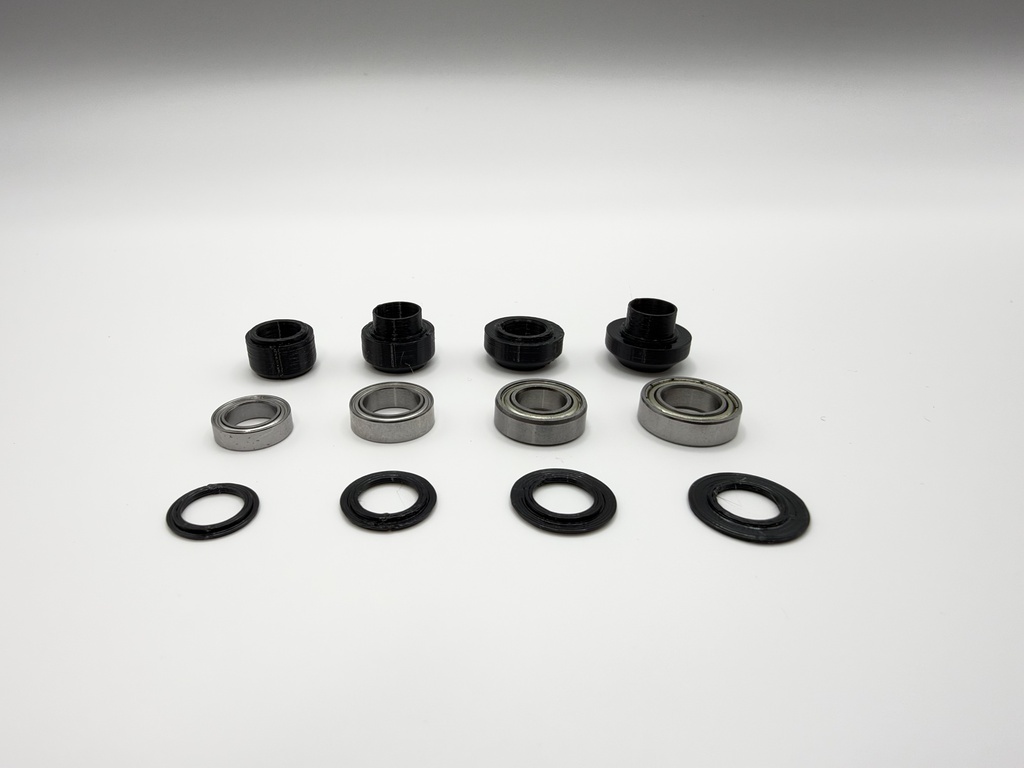

ベアリングサイズ：11mm／12mm／13mm／14mm テーパー型、円筒型スイッチ接触部パーツ：約16mm／約16.5mm／約17mm ・テーパー型（滑らかな操作感重視のパーツ） ・円筒型（斜め入力の安定性重視のパーツ）
同梱内容

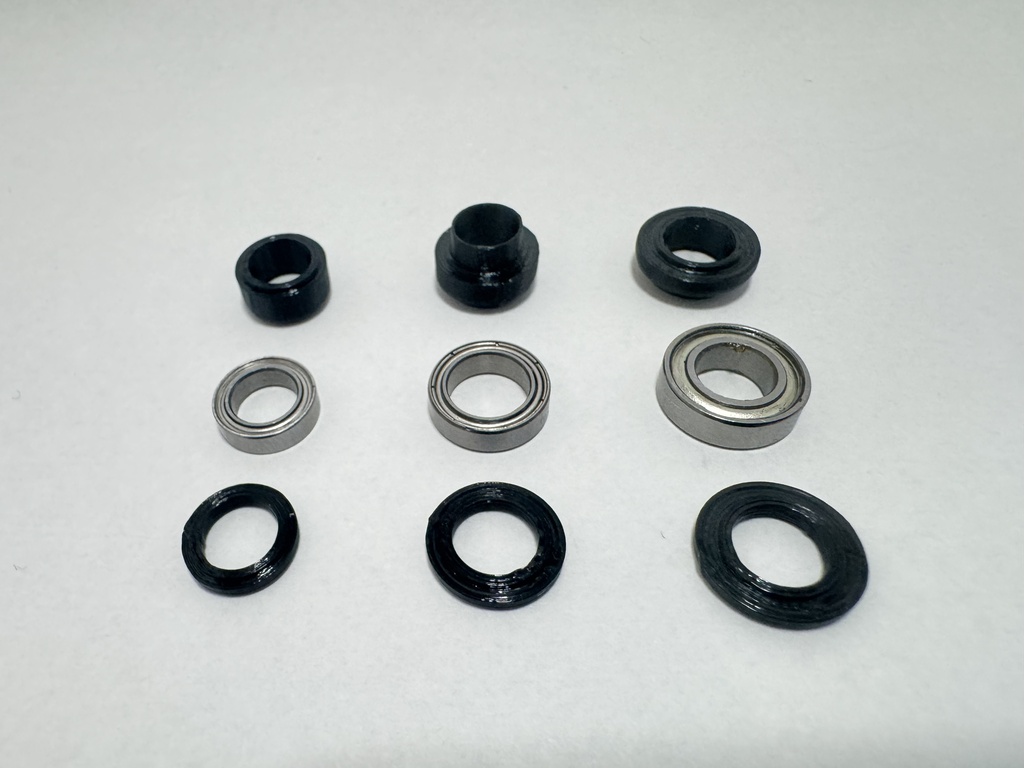

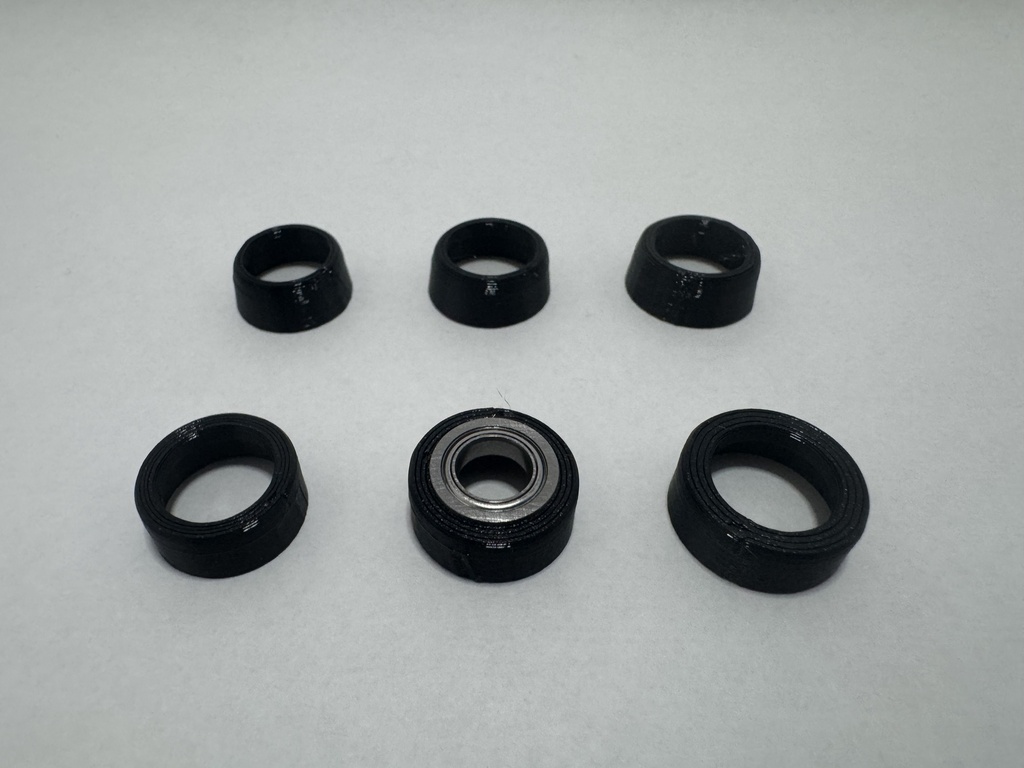

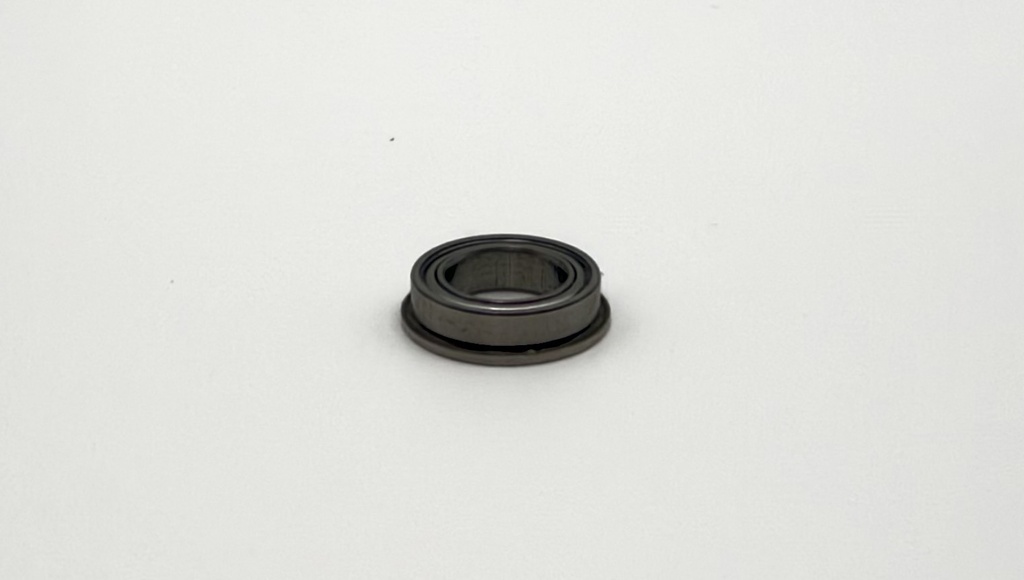

・ベアリング ・フランジベアリング ・ベアリングを挟むパーツ（厚） ・ベアリングを挟むパーツ（薄） ・テーパー型スイッチ接触部パーツ（約16mm／約16.5mm／約17mm 各1個） ・円筒型スイッチ接触部パーツ（約16mm／約16.5mm／約17mm 各1個） ※レバー本体・スイッチ等は付属しておりません。
仕様ごとの違い

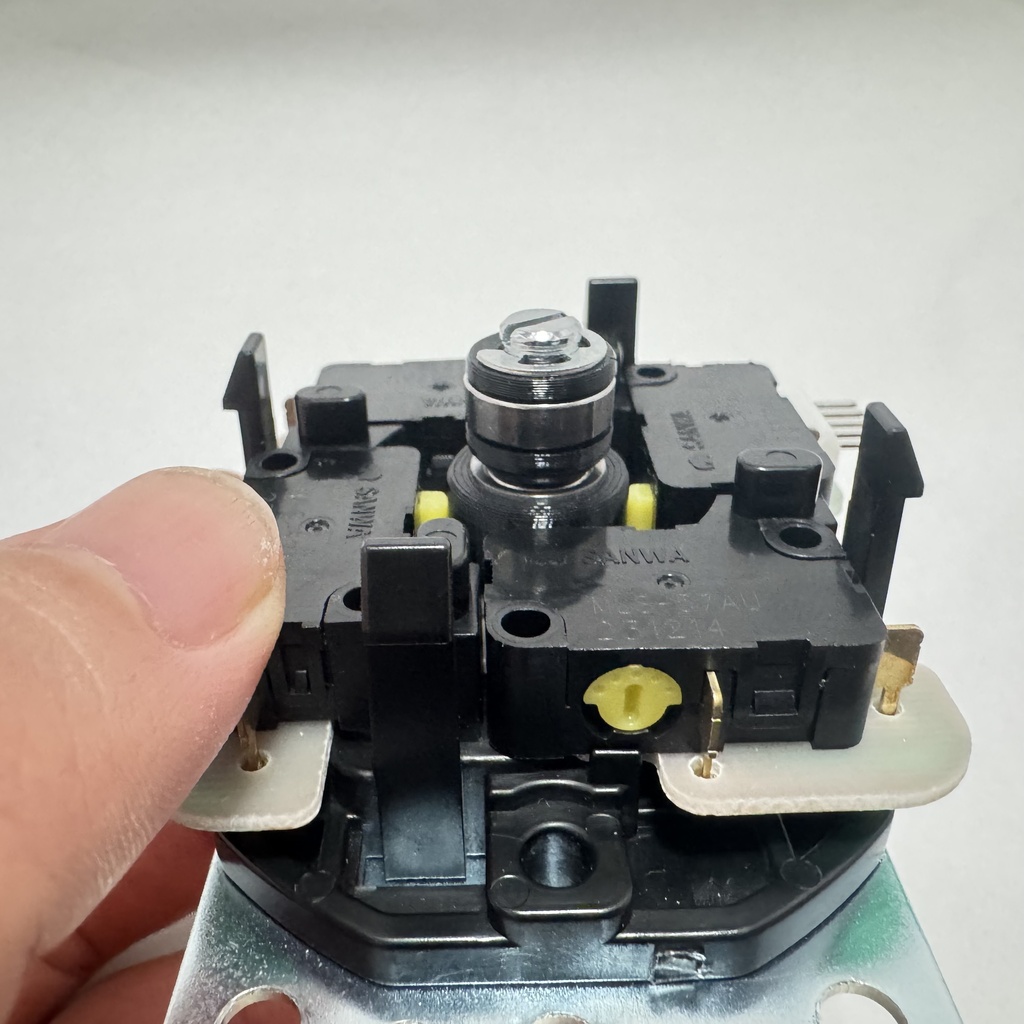

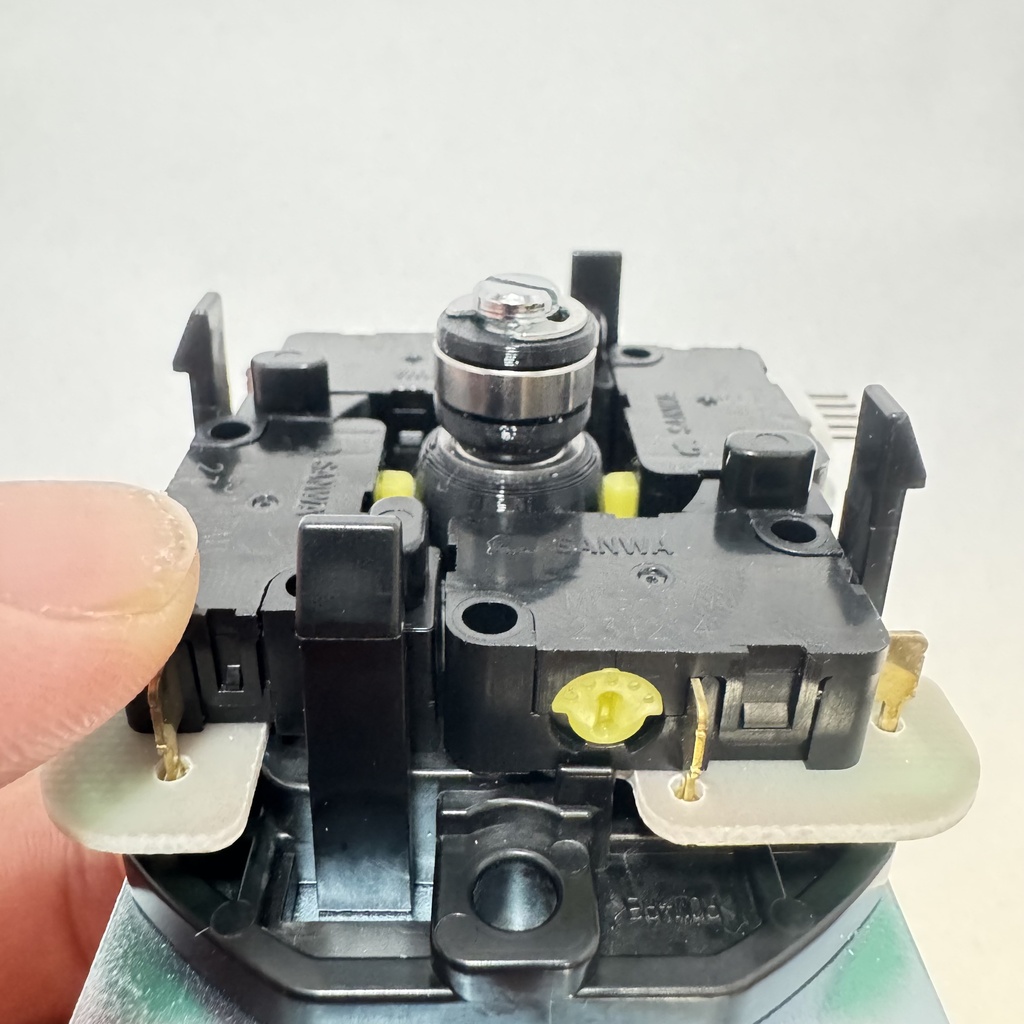

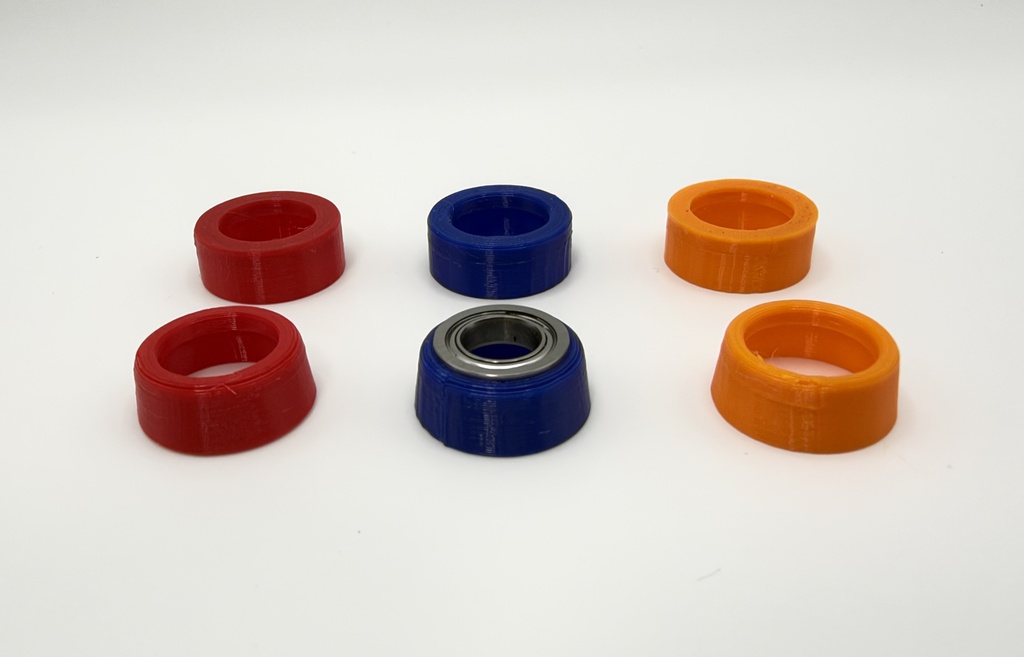

■ ベアリングサイズによる違い ベアリングサイズが大きくなるほど、レバーの可動範囲（倒れる距離）が小さくなり、 次の方向へ入力するまでの移動距離が短くなります。 そのため、入力の切り返しが素早くなり、機敏な操作が可能になります。 一方で、設定によっては斜め入力の入力猶予が殆どなくなり、シビアな操作感になる場合があります。 プレイスタイルに合わせて選択してください。 ■ テーパー型 スイッチに対して面で接触するため、操作感が滑らかになります。 一方で、設定によっては斜め入力時にスイッチが入りにくくなる場合があります。 ■ 円筒型 接触部にエッジが残るため、テーパー型と比較してガイド接触径を大きくしたセッティングでも斜め入力時の抜けが起きにくい特性があります。 ※テーパー型と円筒型の違いについては、掲載画像（3枚目・4枚目）もあわせてご確認ください
使用方法

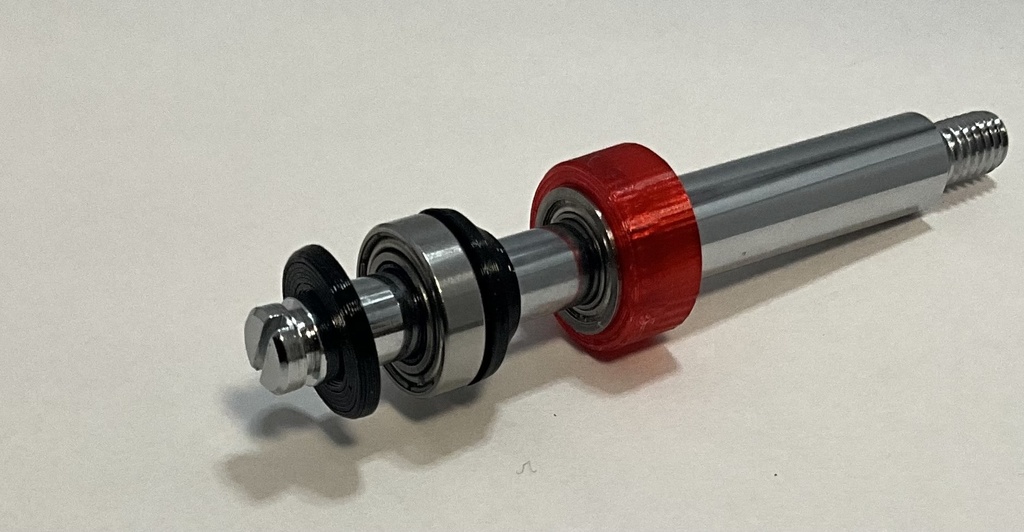

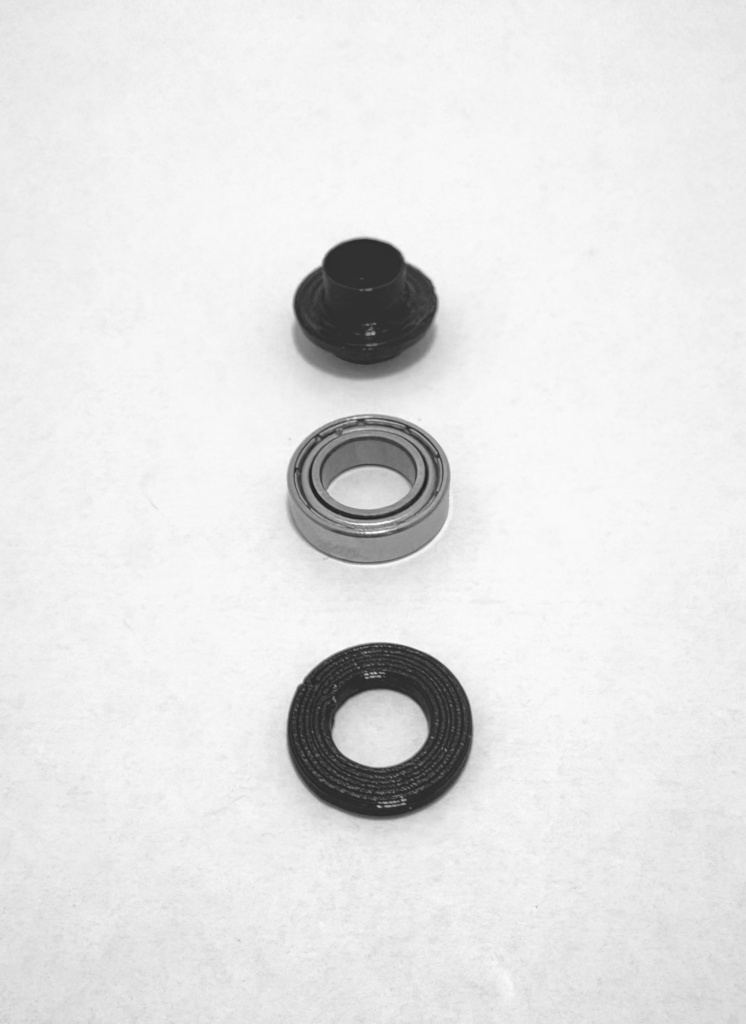

1. レバーガイド、スイッチを取り外し、レバーシャフトのクリップを外して標準のアクチュエーターを取り外します。 2. スイッチ接触部パーツにベアリングをはめ込みます。 3.ベアリングをはめ込んだスイッチ接触部パーツを取り付けた後、 「厚みのあるパーツ → ベアリング → 薄いパーツ」の順で組み付けます。 ※ベアリングを挟むパーツは、凸起（段差）のある面をベアリング側に向けてください。 3. アクチュエーターが抜けないようにクリップを取り付けて完成です。 ※取り付け順番の参考写真が掲載画像（9枚目）にありますので参考にしてください。 ※段差の向きを誤るとベアリングの回転が悪くなります。その場合は正しい向きに組み直してください。 ※12mm以外の厚みのあるパーツは、上下を逆にしても動きます。少しですが手応えも変わりますのでセッティングの参考にしてください。 ※12mmについて ガイド接触部のパーツ形状が他サイズと異なるため、必ずレバーシャフトに通した状態で使用してください。 構造上、単体での脱着時は破損しやすいため取り扱いにはご注意ください。 ※12mmの発送状態について 通常はベアリングを組み込んだ状態で発送しますが、輸送中に外れる場合があります。 その際は掲載写真の様な見た目になるようにはめ込んでご使用ください。
注意事項
・本製品（Ver.3.0）は旧バージョンとの互換性はありません。 旧パーツの流用・組み合わせは自由ですが、基本的に出来ません。 ・ベアリング無しでは動作しません。 既にベアリングをお持ちの方のみベアリング無しをお求め下さい。 ・本製品の主要パーツは3Dプリンタで製作されています。 製造上、わずかな誤差や個体差が生じる場合があります。 ・本製品はハンドメイド品です。加工工程の影響により、仕上がりに差が出る可能性があります。 ・ベアリングは消耗品です。 回転時に異音やゴロつきが発生した場合は交換を推奨します。 ・耐久テストは行っていますが、過度な負荷や無理な使用により寿命が短くなる場合があります。
最後に
操作感にこだわる方、自分好みに細かく調整したい方におすすめのカスタムパーツです。
