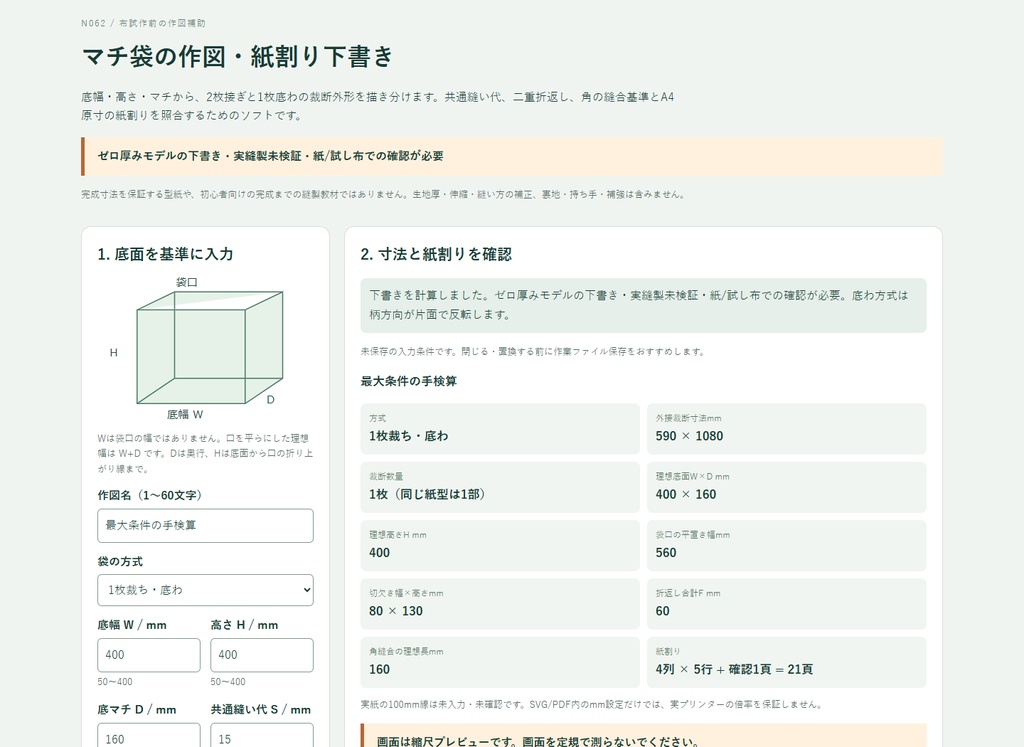

マチ袋の作図・紙割り下書き ゼロ厚みモデルの下書き・実縫製未検証・紙/試し布での確認が必要。 版1.0.0、税込1,480円の買い切り。完成縫製型紙ではなく、布試作前の作図・紙割り補助です。 袋のマチを平面へ展開するとき、底の縫い目がある2枚接ぎと、底を折る1枚底わでは切欠きの形が変わります。本ソフトはその違いを、共通縫い代・二重折返し・縫合基準線と一緒に紙上で照合するためのWindows向けローカル作図ツールです。 作れるもの - 袋本体2方式の寸法SVG。底角切欠きと、底わの長方形切欠きを個別計算。 - 寸法/座標/縫合辺の対応/紙割りのCSV。 - 重複10mmの継ぎ位置、行列ID、100mm検寸線を備えたA4原寸印刷HTML。PDF保存はブラウザー印刷機能を使用。 - 条件の作業ファイルと、明示操作による端末保存。再開時は入力から再計算。 底幅・高さ50〜400mm、マチ20〜160mm、共通縫い代3〜15mm、折返しa3〜20mm/b5〜40mm（b≧a、D>2S）。小数1桁まで。最大20タイル+確認1頁。Wは底幅で、袋口の平置き幅はW+Dです。 例: W200/H250/D80/S10/a10/b20なら、2枚接ぎは300×330mmの2枚、底わは300×640mmの1枚。底わの切欠きは40×60mmです。画面は縮尺図で、実紙の倍率は利用者が縦横100mm線を測って確認します。 対象と限界 布試作前に、裁断外形と紙の継ぎ位置を整理したい方に向けた幾何の下書きソフトです。実証済みの完成型紙、完成寸法保証、初心者がそのまま縫い上げられる教材ではありません。布の実縫製、紙の実組立、実プリンター出力は未検証です。 生地厚・伸縮・収縮・縫い方の物理誤差を補正しません。裏地、持ち手、ファスナー、口金、巾着紐、補強、耐荷重、縫い代始末、柄合わせ、用尺最適化や完成までの縫製手順は含みません。底わ方式では片面の柄方向が反転します。紙/試し布で確認し、用途に合わせて利用者が調整してください。 ZIPを全展開して app.html をWindowsのChrome/Edgeで開きます。通信・アカウント・インストール不要。対応外環境の動作は保証しません。購入者1個人/1事業者内部で利用、作成した図の業務利用可、アプリ本体の再販売/再配布不可。詳細・操作・上限はREADMEを確認してください。 同じ商品番号N062・同じ版は他販売サイトでも同じ内容です。重複購入は不要です。需要・支払意思・時間短縮効果は未実証で、売上や完成結果を保証しません。 掲載画像は架空の入力データによる操作画面例です。
