DE0-nano/DE10-Lite用 I/O拡張ボード
Physical (worldwide shipping)
- Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)4,600 JPY
Physical (ship to Japan)
- Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)4,600 JPY

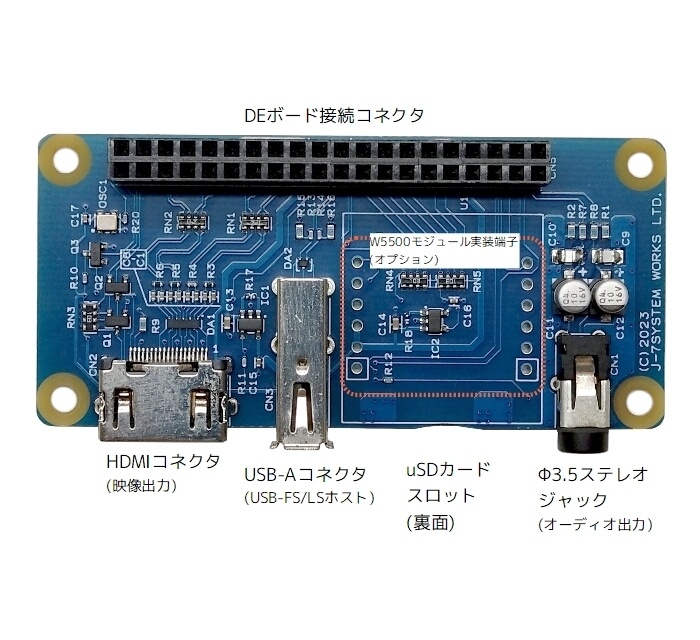

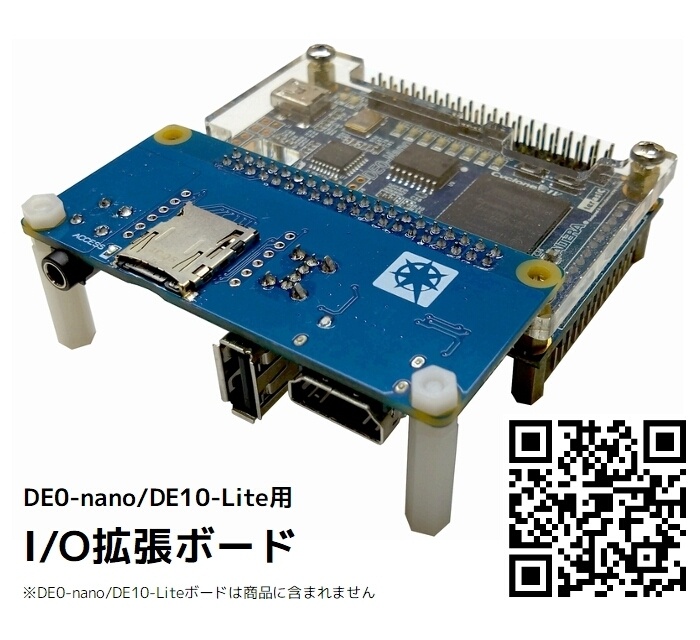

KYANITE2はTerasic DE0-nano/DE10-Lite用のTMDSビデオ出力・アナログオーディオ・USBホスト・microSD拡張ボードです。 またEthernetモジュール用のパターンも設けてあり、WIZ850io等のLANモジュールを実装してネットワーク機能を追加することもできます。
必ずお読みください
・本モジュールは試作およびホビー用途として設計されています。一般製品を意図した逆接続・過電圧の保護はされていません。電源の極性および電源電圧、信号の入出力を間違えないよう注意して下さい。誤った使用は破損の原因となります。 ・本モジュールを使用したことによる損害・損失については一切の補償をいたしません。使用に当たってはすべて使用者ご本人の責任とさせていただきます。 ・本モジュールの内容および仕様、また使用者ご本人のFPGA実装回路、その他ツールおよびデータに関してのお問い合わせについて、本モジュールの初期不良の場合を除き、原則としてお答えできませんのでご了承下さい。
機能
・最大720p/1080iのTMDSビデオ出力 ・FullSpeed(12Mbps)のUSBホスト機能 ・φ3.5ステレオLINE出力 ・microSDカードスロット ・TCP/IPスタック付きLANコネクタ（オプション）
内容物
1 x KYANITEボード 2 x 樹脂スペーサー(M3-20mm) 4 x 樹脂ナット(M3)
使用上の注意
・LANモジュールによるネットワーク機能を除き、ボード上のI/O機能はFPGA側の実装に依存します。FPGAデザインによっては所望の性能が出ない場合があります。 ・TMDS層は抵抗ネットワークによる簡易実装となっているため、使用するケーブルやモニターによっては映像が映らない場合があります。 ・本モジュールはTMDS、USB、SDカード等の規格、ボードに関する保安、エミッション等の適合認証は行っていません。
詳細情報
ボードの詳細情報については下記Githubリポジトリを参照してください。 https://github.com/osafune/kyanite2_pcb
