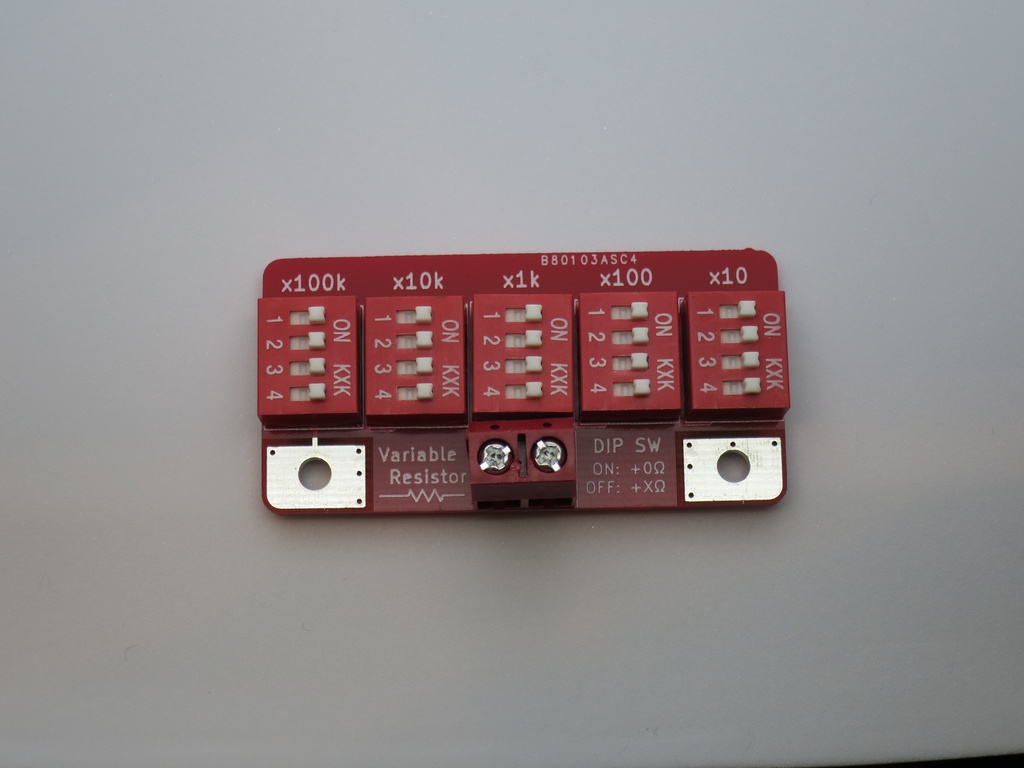

プログラマブル抵抗器(DIPスイッチ Ver)
- ¥ 1,000

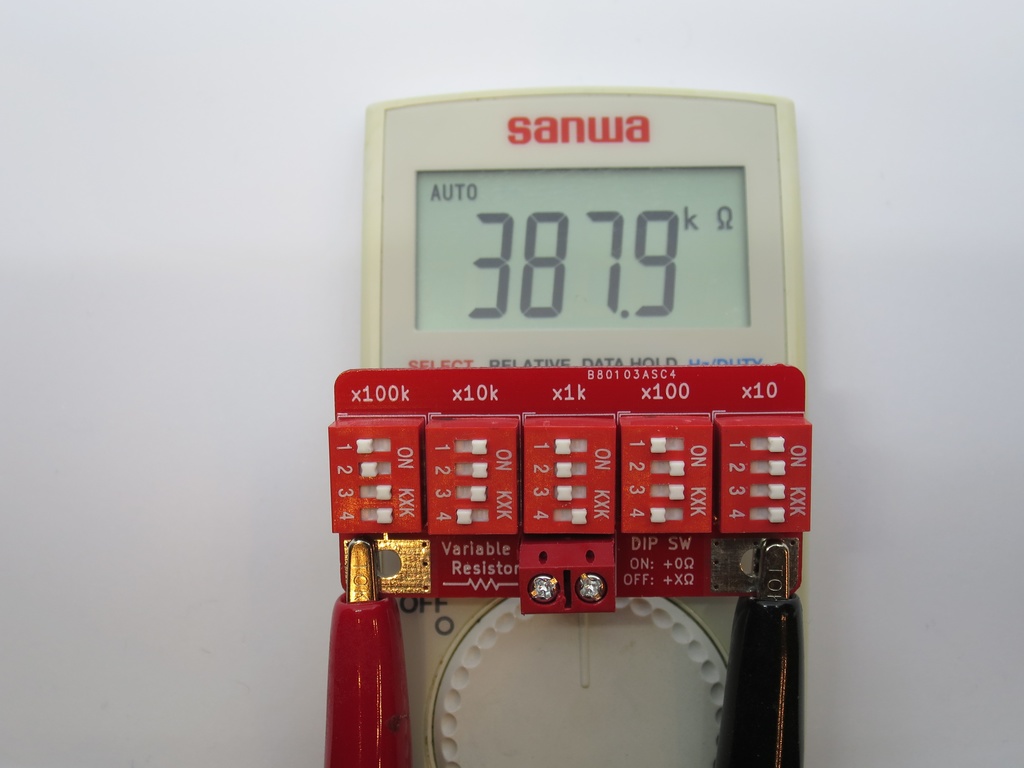

■概要 任意の抵抗値をDIPスイッチで設定できる簡易的なプログラマブル抵抗器です。 設定値は最大 1,777,760 Ωまで 10 Ω単位で設定できます。 ■仕様 ・設定範囲: 10 ~ 1,777,760 Ω ・最小設定単位: 10 Ω ・誤差: ± 5 % + 2 Ω ・定格: 0.25 W ・外形: 52.4 (W) x 26.2 (D) x 14 (H) ■使い方 10、100、1k、10k、100kΩ のレンジごとにDIPスイッチを切り替えて目的の抵抗値を設定します。 各レンジで設定した抵抗値の合計が全体の抵抗値になります。 DIPスイッチのOFFになっているビットを全て足したものにレンジの値を掛けたものが、そのレンジの抵抗値になります。 左右パターンまたは中央の端子台に出力されます。 例. 100 Ω レンジの場合 ・DIPスイッチが全て「ON」: 0 Ω ・ビット 1 と 4 が「OFF」: ( 1 + 4 ) × 100 Ω = 500 Ω ・全て「OFF」: ( 1 + 2 + 4 + 8 ) × 100 Ω = 1.5 kΩ ※画像のテスターは付属しません。 ※実装されている抵抗の誤差によって設定通りの抵抗値にならない場合があります。正確な抵抗値が必要なときはテスターなどで測定しながらDIPスイッチを調整してください。
