KeyBread v2
- sconeショップの通常発送日数：支払いから7日以内物販商品（自宅から発送）¥ 500
- muffinショップの通常発送日数：支払いから7日以内物販商品（自宅から発送）¥ 500
- baguetteショップの通常発送日数：支払いから7日以内物販商品（自宅から発送）¥ 500
- roggenbrotショップの通常発送日数：支払いから7日以内物販商品（自宅から発送）¥ 500
- baguette chocochipショップの通常発送日数：支払いから7日以内物販商品（自宅から発送）¥ 500
- roggenbrot chocochipショップの通常発送日数：支払いから7日以内物販商品（自宅から発送）¥ 500

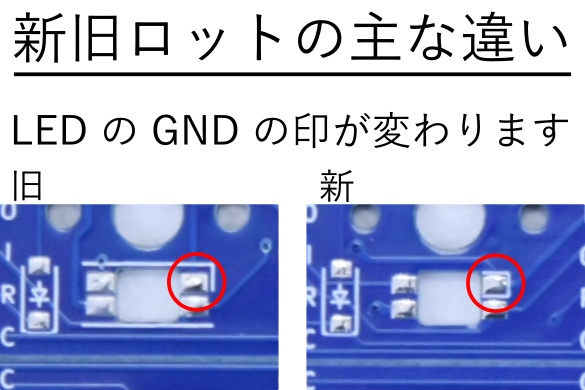

スイッチ、ダイオード(1N4148W など)、 LED(YS-SK6812MINI-E) を1つのパッケージとして DIP 化する基板です 1枚につき25キー分です 自作キーボード設計してみたいけど、いきなり基板起こすのはハードル高いという方に、ブレッドボード上やユニバーサル基板で簡単にキーボードを作成できます 一般的な自作キーボードの部品が一通り載せられるので、はんだ付けの練習にもどうぞ 2024/08/16 使用フットプリントの変更に伴い、次期ロットより見た目が少し変わります ピンアサインや回路、サイズに変更はないので変わりなく使用できます 旧ロットがなくなり次第、順次新ロットに変更します タイミングによっては新旧混在しての発送となりますのでご了承ください 作例 https://qiita.com/koktoh/items/7c4243a5c10171d14df4 使い方 https://koktoh.hatenablog.com/entry/2021/07/03/142815
PIN アサイン
R: ROW C: COL V: LED Vin (VDD) （オプション） G: LED GND (VSS) （オプション） I: LED IN (DIN) （オプション） O: LED OUT (DOUT) （オプション） ダイオードの方向: COL2ROW
必要なもの
* キースイッチ * Kailh MX ソケット（baguette, roggenbrot のみ） * Kailh Choc ソケット（baguette chocochip, roggenbrot chocochip のみ） * ダイオード（1N4148W など） * YS-SK6812MINI-E * ピンヘッダ（細ピンヘッダがおすすめです） * はんだ付け道具 すべて、遊舎工房や秋月電子などで揃います

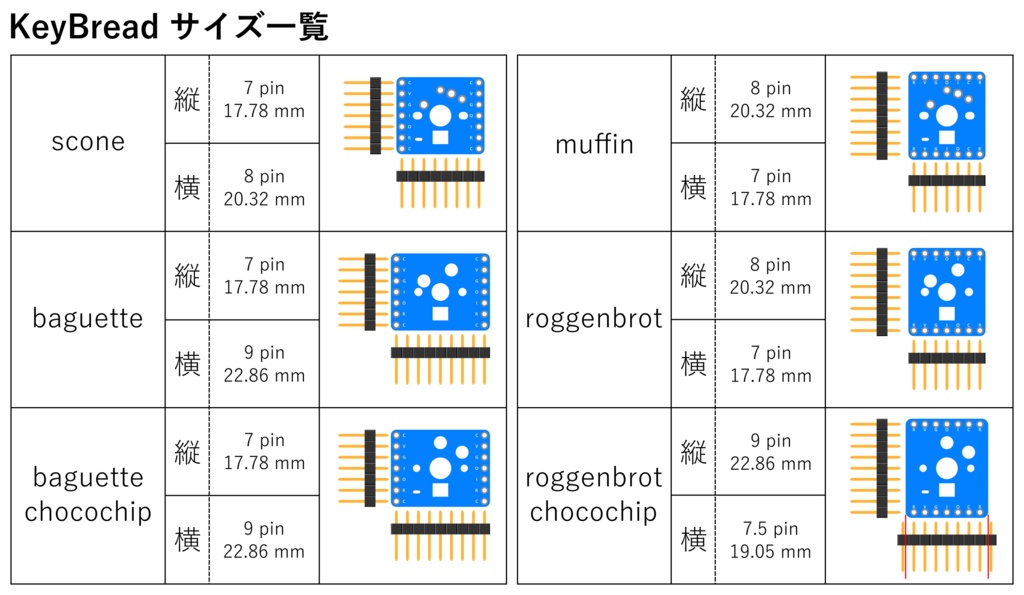

scone
対応スイッチ Cherry MX 互換スイッチ Kailh Choc v1 Kailh Choc v2 サイズ（1キー分） 17.78mm x 20.32mm (0.7inch x 0.8inch)

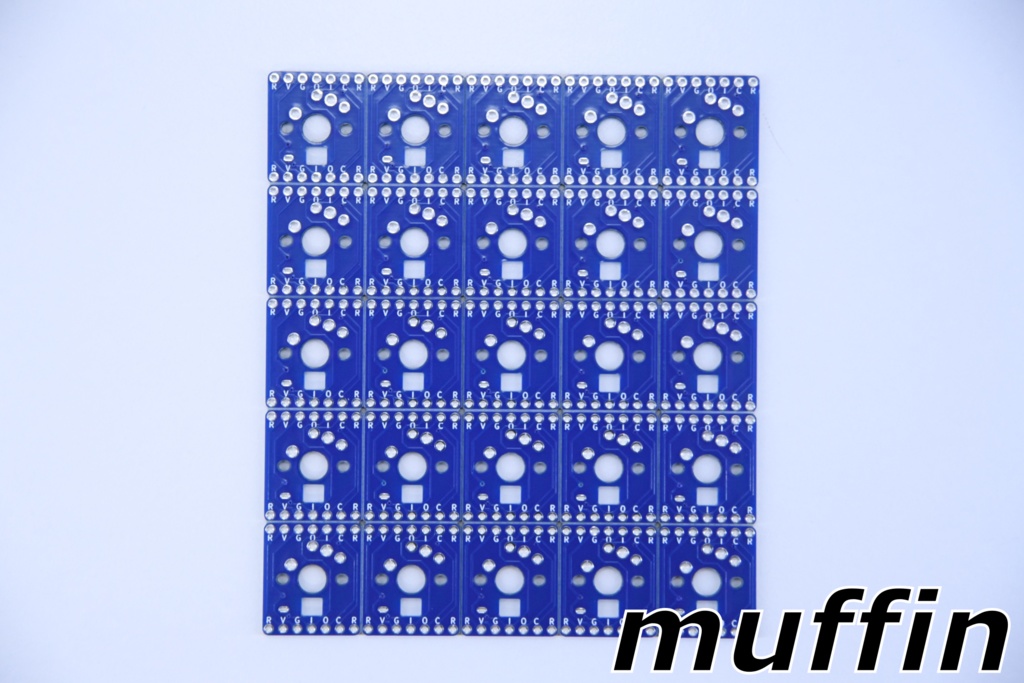

muffin
scone を90度回転させたものです 対応スイッチ Cherry MX 互換スイッチ Kailh Choc v1 Kailh Choc v2 サイズ（1キー分） 20.32mm x 17.78mm (0.8inch x 0.7inch)

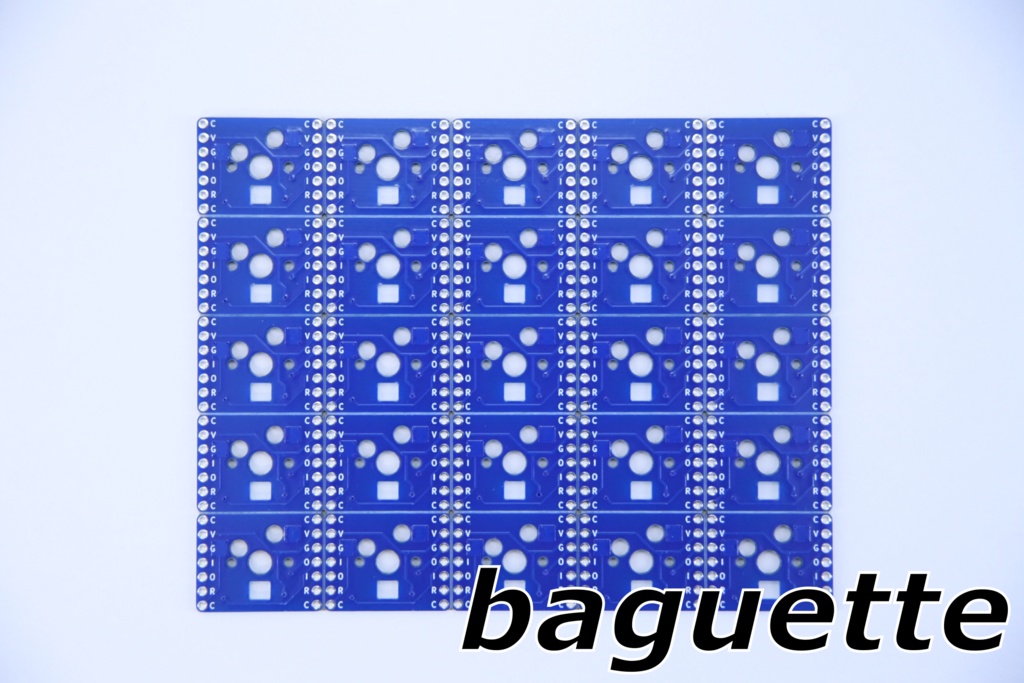

baguette
scone を Kailh MX ソケットに対応させたものです 対応スイッチ Cherry MX 互換スイッチ サイズ（1キー分） 17.78mm x 22.86mm (0.7inch x 0.9inch)

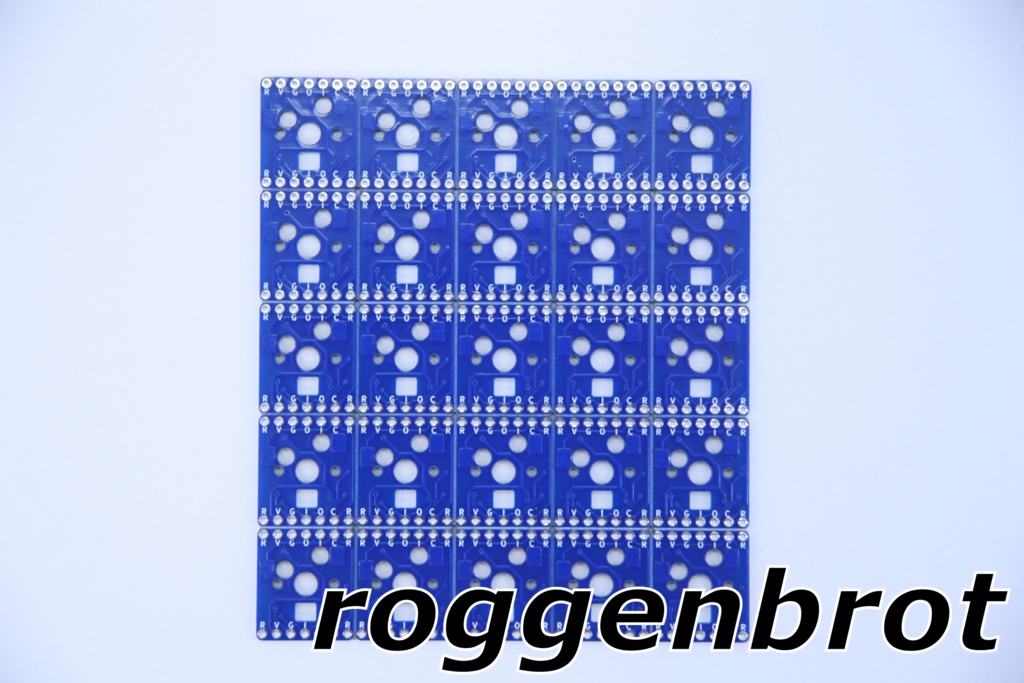

roggenbrot
baguette を90度回転させたものです 対応スイッチ Cherry MX 互換スイッチ サイズ（1キー分） 20.32mm x 17.78mm (0.8inch x 0.7inch)

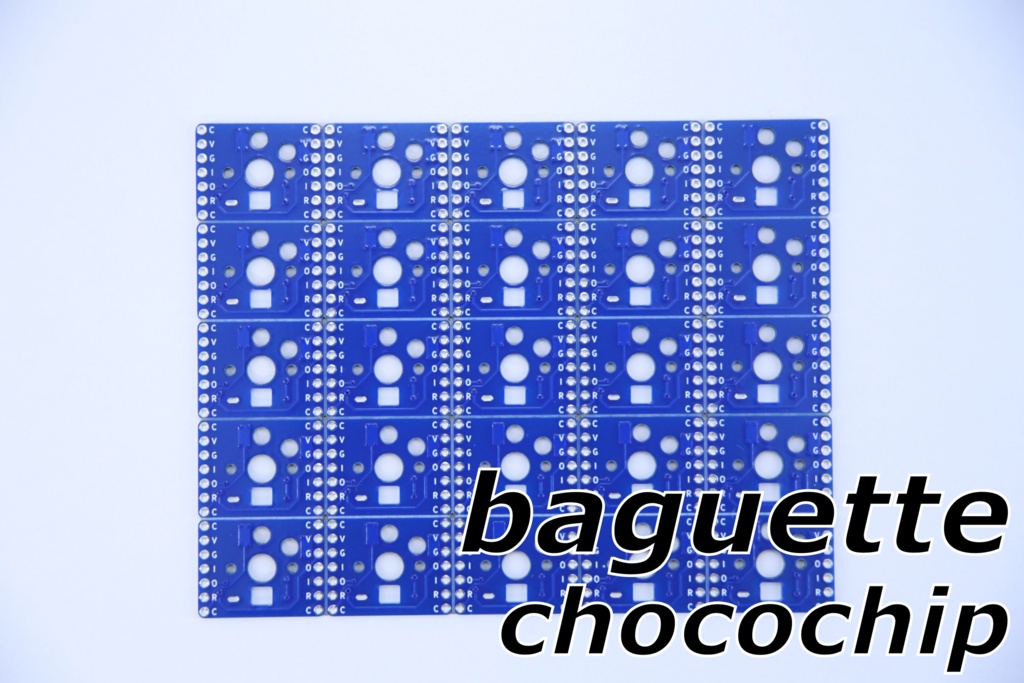

baguette chocochip
baguette の Choc ソケット版です 対応スイッチ Kailh Choc V1/V2 互換スイッチ サイズ（1キー分） 17.78mm x 22.86mm (0.7inch x 0.9inch)

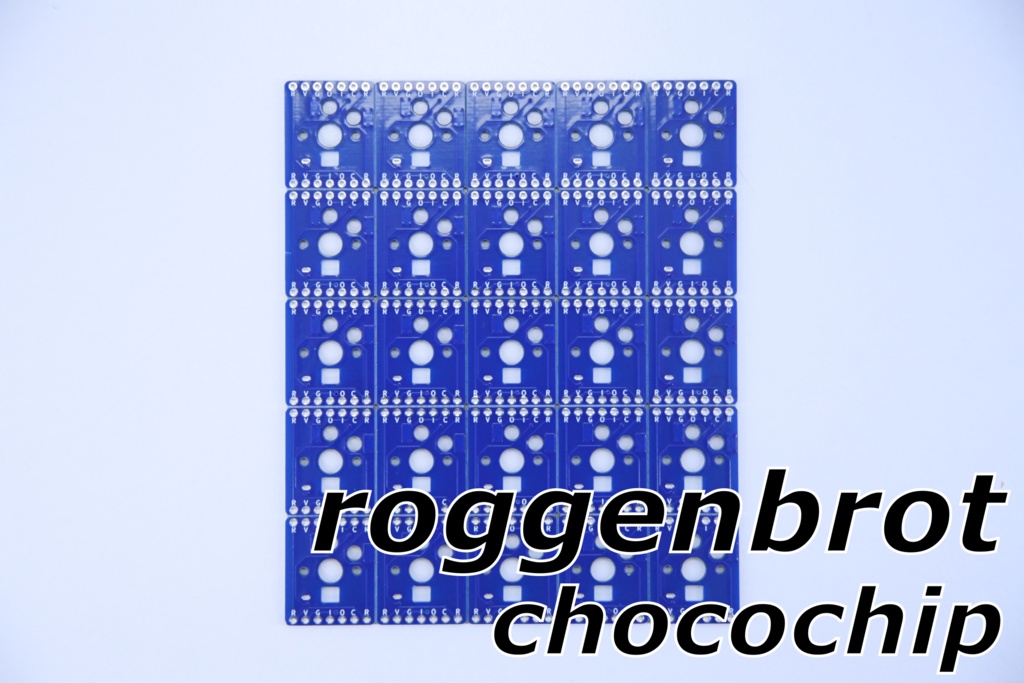

roggenbrot chocochip
roggenbrot の Choc ソケット版です 対応スイッチ Kailh Choc V1/V2 互換スイッチ サイズ（1キー分） 22.86mm x 19.05mm (0.9inch x 0.75inch) ※ Choc ソケットを収めるため、サイズが 0.1inch 刻みではありません ブレッドボードに刺せますが、両側に少しはみ出しますのでご注意ください
