a bit keysmc2s lp
- mc2s lp（キット本体）発送までの日数：9日以内在庫なし物販商品（自宅から発送）¥ 12,980
- [Option] 組み立てサービス発送までの日数：9日以内在庫なし物販商品（自宅から発送）¥ 9,800

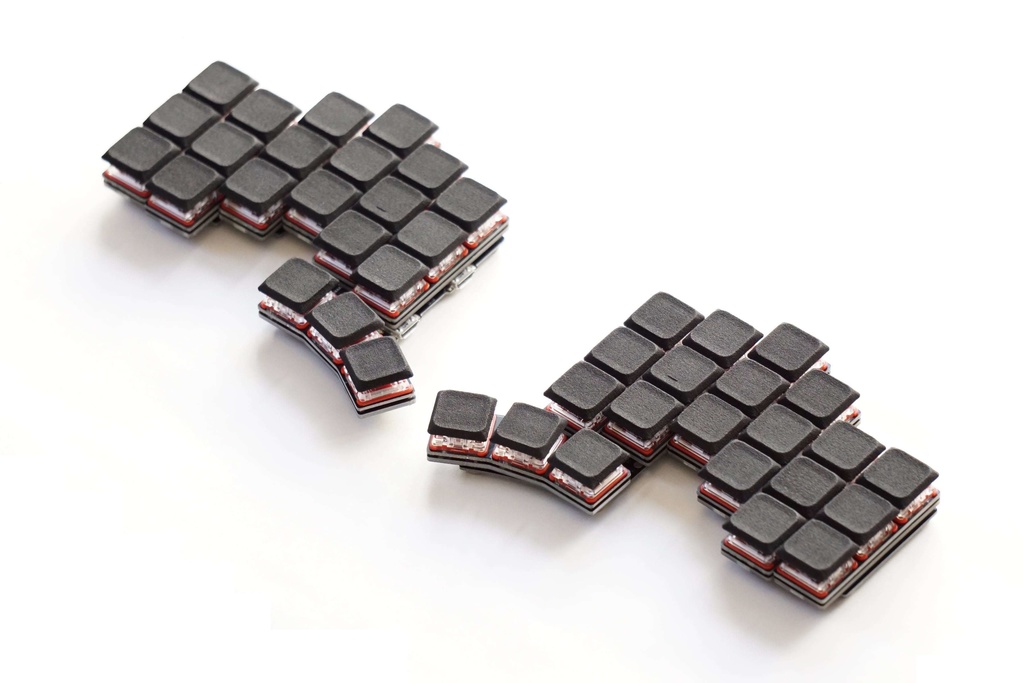

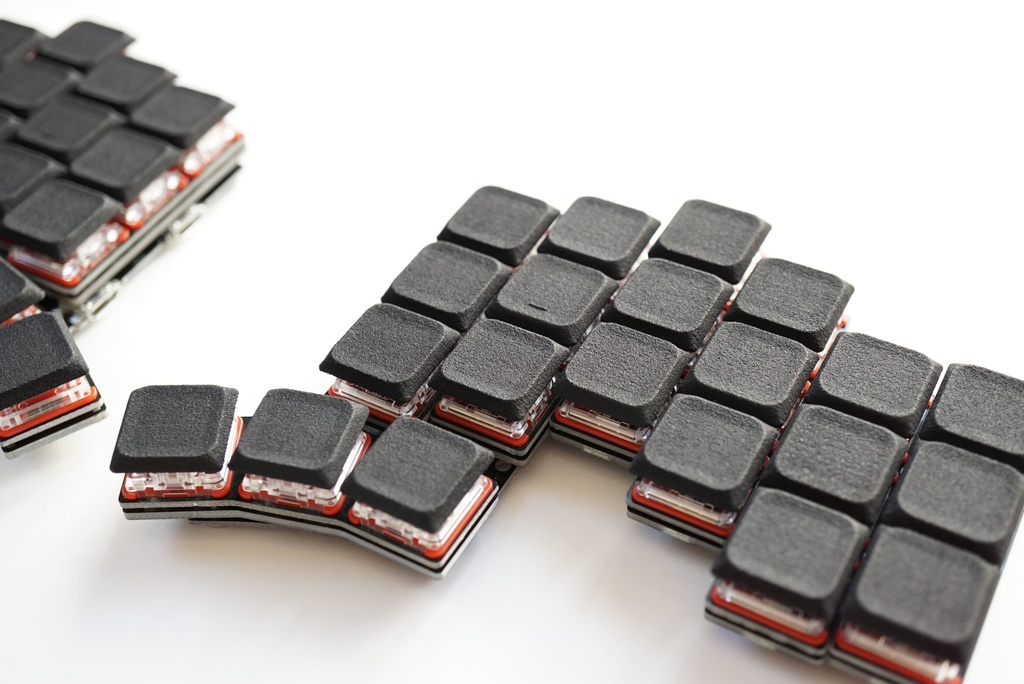

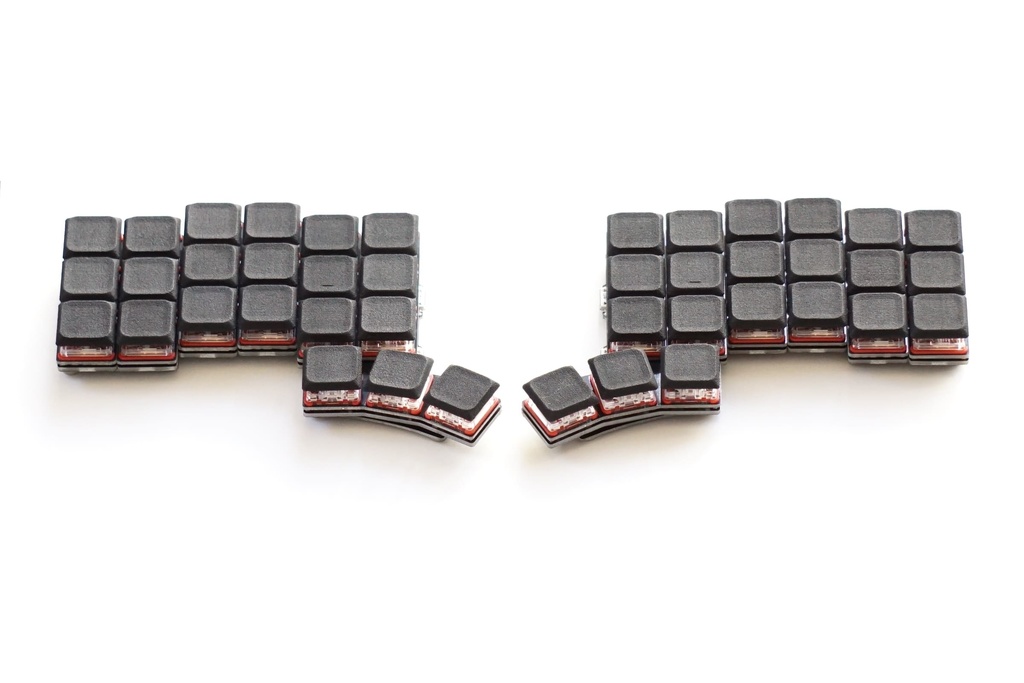

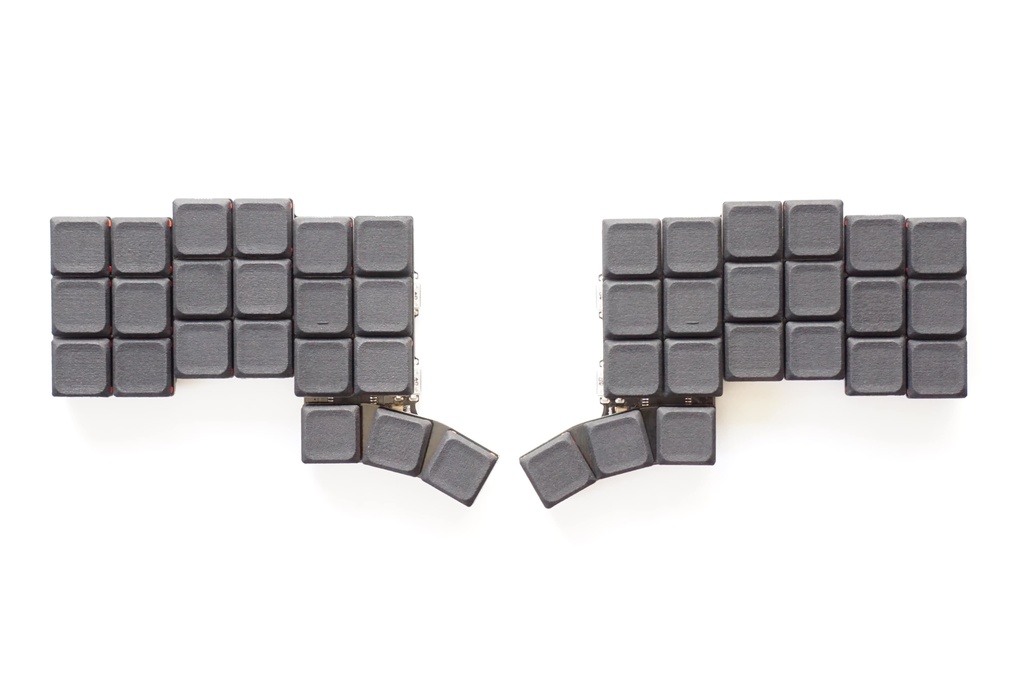

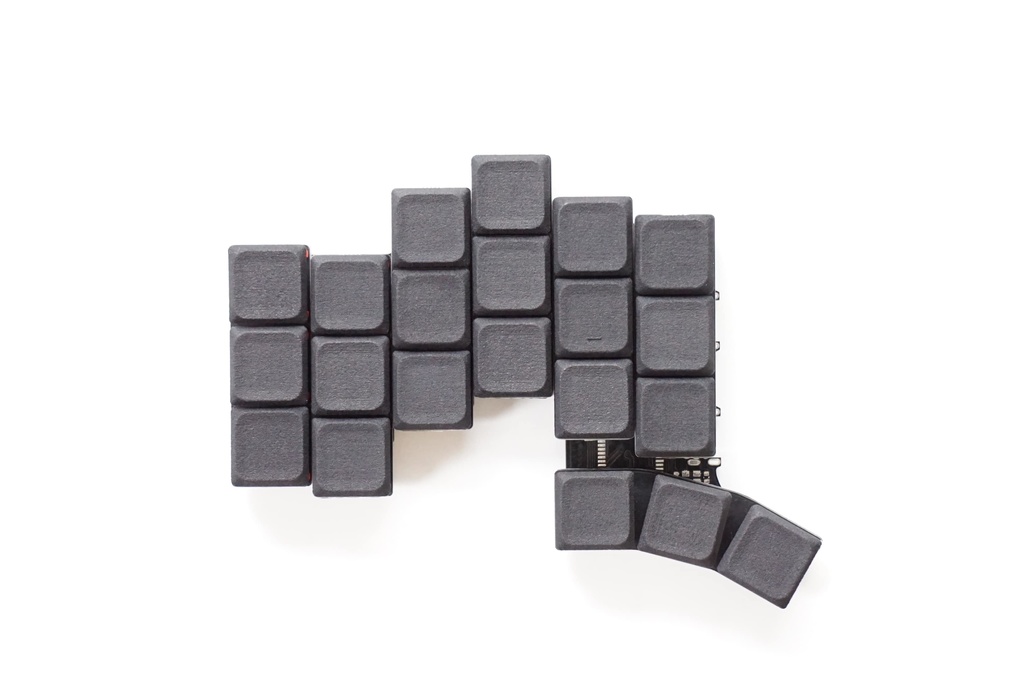

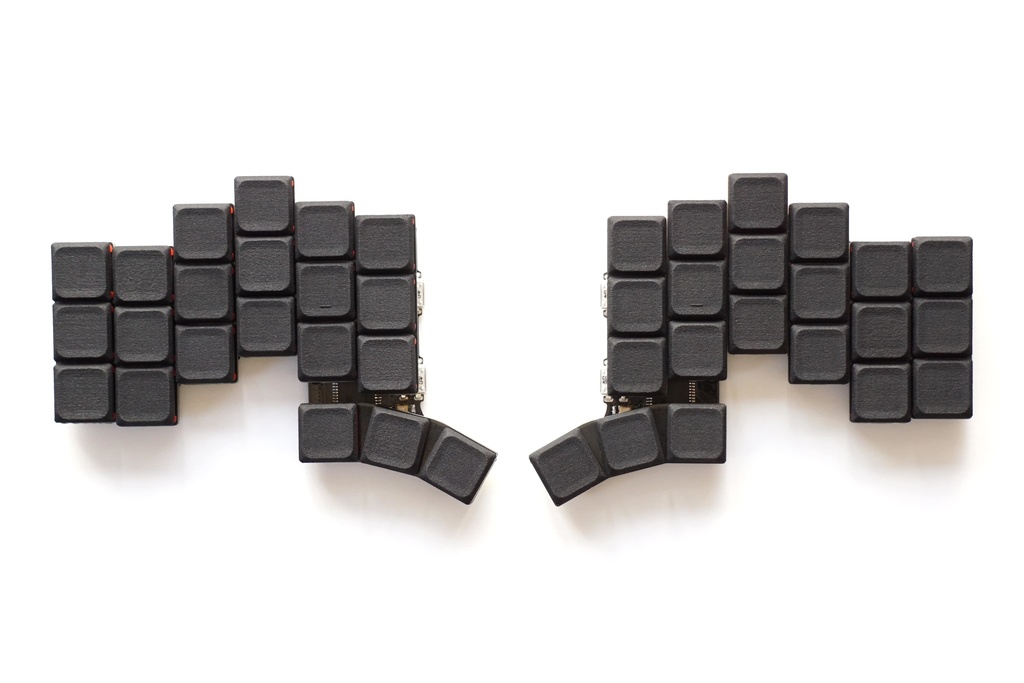

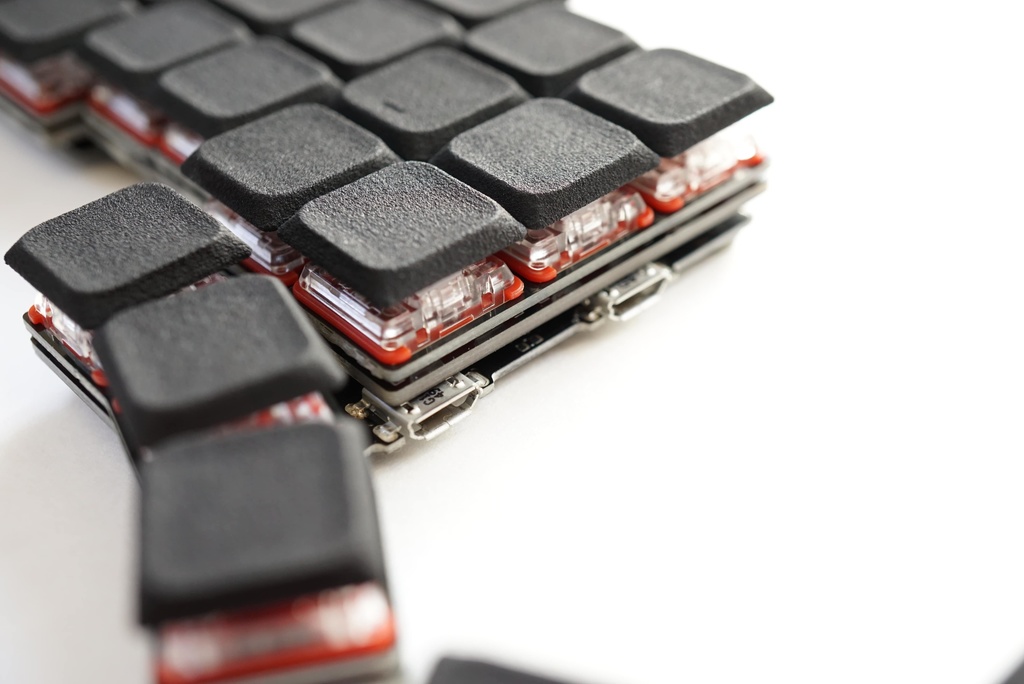

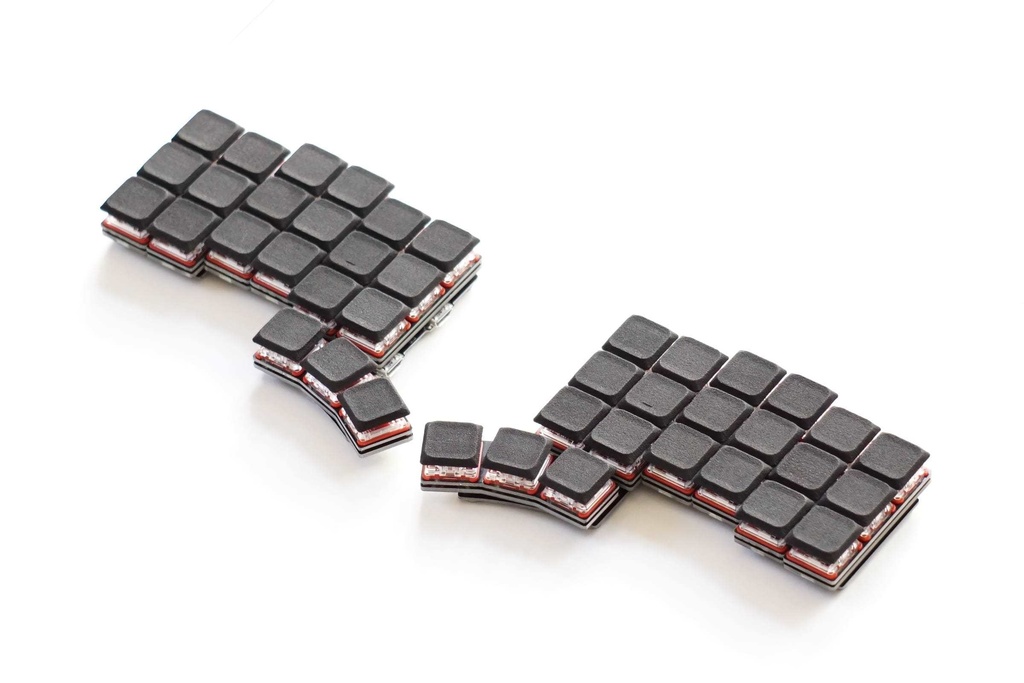

mc2s lp は、自分の手に合わせてカスタマイズ可能な、カラムスタッガード キーボードです。 さらに、究極の小ささ、薄さを兼ね備えています。 自分の為だけのキーボードを。 全ての電子部品をはんだ付けして組み立てます。難易度がやや高めです。また、キースイッチ等は別途購入が必要です。 上記をご理解の上、お買い求め下さい。
特徴
・自分の指の長さに合わせ、物理配列を柔軟にカスタマイズ出来ます。 ・0.8U（16mm）ピッチのコンパクトなキー配列です。わずか 48mm x 96mm に収まります。 ※片手 3行 x 6列 のサイズ。親指除く ・choc スイッチを採用しており、標準キーキャップを搭載した状態で、高さ 15mm です。 ※キーキャップ上端からボトムプレート底面まで ・左右分割キーボードです。自然な姿勢で打鍵出来ます。 ・左右合計で42キーを搭載し、実用性を確保しています。 ・全部品を表面実装とし、高さを抑えました。pro micro は使用せず、MCU を直接マウントします。 ・物理配列を変更したい場合、（はんだ付けが必要ですが、）再調整可能です。 ・ベゼルを可能な限り細くしました。コンパクトさを追求した設計です。 ・QMK Firmware を使用します。キーマップを自分専用にカスタマイズ出来ます。 ・VIA にも対応しています。GUI で簡単にカスタマイズ可能です。
キット内容
・トッププレート 12 ・トッププレート（親指） 2（左右共通） ・ミドルプレート 12 ・ミドルプレート（親指・左） 1 ・ミドルプレート（親指・右） 1 ・基板（左） 1 ・基板（右） 1 ・MCU 2 ・水晶発振子 2 ・チップ抵抗 22Ω 赤色 4 + 予備1 ・チップ抵抗 10kΩ 青色 6 + 予備1 ・チップコンデンサ 18pF 黄色 4 + 予備1 ・チップコンデンサ 0.1uF 緑色 4 + 予備1 ・チップコンデンサ 1uF 色なし 4 + 予備1 ・ショットキーバリアダイオード 2 ・スイッチングダイオード 42 + 予備2 ・USB micro コネクタ 4 ・細ピンヘッダ 56 ・ゴム足 12
キット外で必要なもの
・キースイッチ（ロープロファイル） 42 ・キーキャップ（0.8Uのみ対応） 42 ・USB ケーブル（TypeA to micro） 1 ・USB ケーブル（micro to micro） 1
ご確認下さい
・細かいはんだ付けが必要です。はんだ付けの詳細はビルドガイドをご確認下さい。 ・0.8U のキーキャップ限定です。入手方法はビルドガイドをご確認下さい。 ・MX 互換品および Kailh Choc V2 には対応していません。
ビルドガイド
https://abitkeys.com/mc2slp/build.html 購入前に必ずご確認下さい。
[Option] 組み立てサービス
キット本体は、はんだ付けが必要です。 このオプションをご購入頂くと、細かなはんだ付けが必要な部品を実装し、お届けします。 細かなはんだ付けが必要な部品を実装し、デフォルト配列の FW 書き込み、動作確認した後、送付します。 ただし、ご自身でのはんだ付けも必要です。ご留意下さい。 ビルドガイドの「細ピンヘッダをカットする」以降をご参照下さい。 組み立てには、1週間程度頂いております。 オプションのみの購入をご希望の方は、事前にご相談下さい。 ※ 組み立てサービスに、本体は含まれません。
