GPK60-38R1RE Poker互換(GH60、DZ60)ケース対応キーボード
- キットのみ(Kit Only)支払いから発送までの日数:3日以内在庫なしあんしんBOOTHパックで配送予定物販商品(自宅から発送)¥ 7,000
- 半田サービスのみ(Soldering service only) / 必ずキットと一緒に購入して下さい(Be sure to purchase with the "Kit Only")支払いから発送までの日数:3日以内在庫なしあんしんBOOTHパックで配送予定物販商品(自宅から発送)¥ 8,000

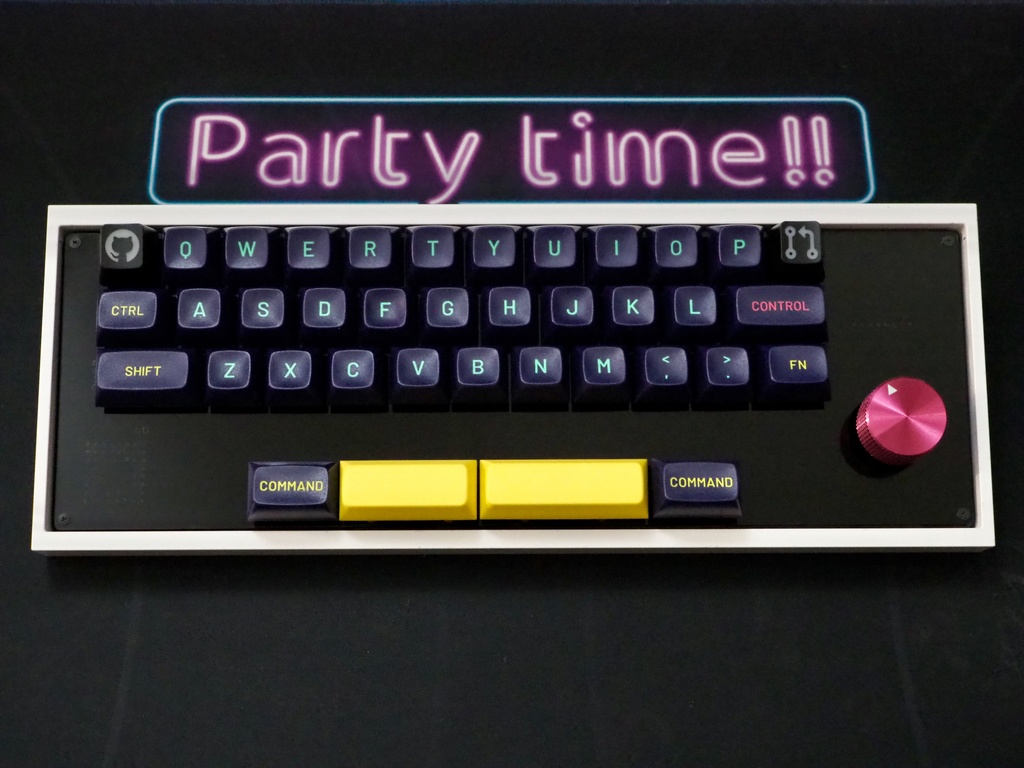

--- 後継機 --- 3本指ジェスチャー対応トラックパッド搭載 Ieneko38RTR https://darakuneko.booth.pm/items/5879386 Poker互換60%ケース対応キーボード GPK60-38R1RE GH60、DZ60などPoker互換60%ケースに対応したOリングガスケットキーボードになります。 本キットを組み立て、Tofuなどの対応ケースに装着することで使用可能になります。 対応ケースはご自身で用意して頂く必要があります。 ファームウェアはVial対応なのでGUIからキーマップなど各種設定変更可能です。 ダイオード、アンダーグロー用LEDはハンダ済みです。 最下段と3段目の間を開けることによって、NMなど3段目のキーを打つ時、窮屈になったり、手をホームポジションから移動する必要がなくなるのでスムーズに打つことができます。 GPK60シリーズ装着確認ケースリスト https://kbdbuild.vercel.app/blog/gpk60_case_list 注意:全てのPoker互換対応ケースに装着出来るかは個人の裁量を超え保証しかねます。 購入者の自己責任でお願いいたします。 GPK60シリーズ用ボトムプレート(ケースなしスタンドアローン化) https://darakuneko.booth.pm/items/3280115 GPK60シリーズ専用ケース https://darakuneko.booth.pm/items/4635239 こちらを使用するとPoker互換60%ケースがなくても使用できるようになります。 About Overseas Shipping https://www.tenso.com/en/static/lp_shop_booth https://www.tenso.com/en/static/guide_country_index
ビルドガイド
https://kbdbuild.vercel.app/blog/gpk60_38r1re_build
半田サービス

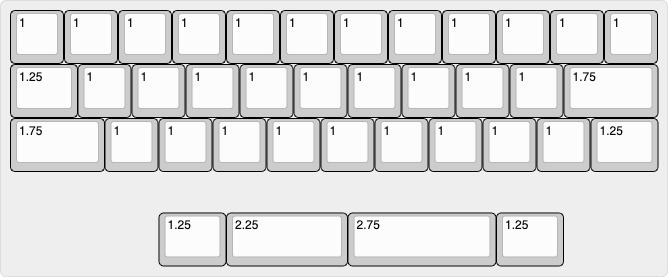

ソケット、マイコンなど半田が必要なものは費用に含まれています。 それらをこちらで用意し、同時に購入されたキットを使って半田を行います。 ご自身で用意するものは以下になります ・Pocker互換(60%)ケース … 1台 ・USB Type-Cケーブル … 1本 ・MX互換スイッチ … 38個 ・MX互換キーキャップ キーサイズマップをご確認ください。 https://booth.pximg.net/3a4d6577-cfc5-4ca5-92b6-a2b233b974d5/i/4478289/b6076713-27d6-48ce-b604-649020a8a7e7.jpg ・ロータリーエンコーダ用ノブ(対応最大直径22mm) ... 1個
キット内容

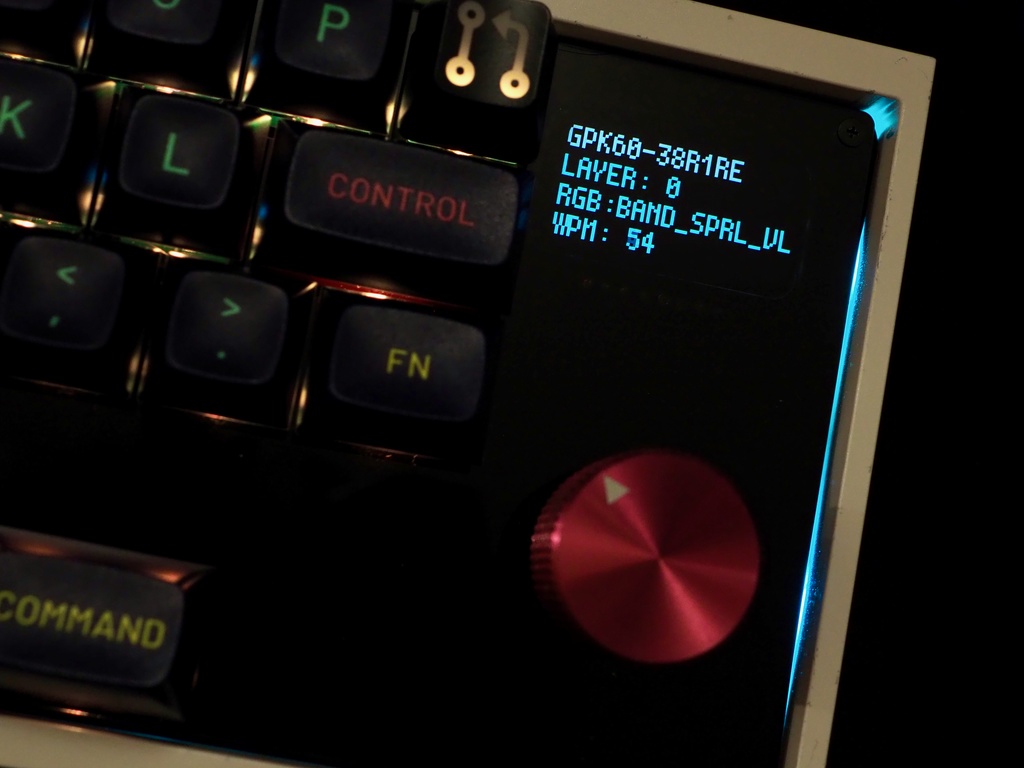

トッププレート … 1枚 メインプレート … 1枚 M2スペーサー 3mm ... 4個 M2ネジ 3mm … 8本 Oリング AS568-263 … 1個 USB Type-CコネクタDIP化キット … 1個 シリコンワイヤー30AWG(両端被覆剥き済) … 4本 細ピンヘッダ 1x52 … 1セット(分割されて入っています) ディスプレイモジュール(ST7789) … 1個 細ピンヘッダ 1x8 … 1セット(ディスプレイモジュール用) ピンセット … 1個 ジャンパーワイヤー … 1本
ご自身で用意して頂くパーツ
PGA2040 … 1個 秋月電子さんなどから購入して下さい。 https://akizukidenshi.com/catalog/g/gM-16762/ 秋月電子さんのページで「セッションの有効期間」などが表示され商品が表示されない時はページを読み込み直してください。 Kailhスイッチ用PCBソケット … 38個 Pocker互換(60%)ケース … 1台 USB Type-Cケーブル … 1本 MX互換スイッチ … 38個 MX互換キーキャップ キーサイズマップをご確認ください。 https://booth.pximg.net/3a4d6577-cfc5-4ca5-92b6-a2b233b974d5/i/4478289/b6076713-27d6-48ce-b604-649020a8a7e7.jpg ロータリーエンコーダ Alps EC12互換 ... 1個 ロータリーエンコーダ用ノブ(対応最大直径20mm) ... 1個 マスキングテープ LEDをつけたい方(なくても動きます) SK6812MINI-E … 38個
必要な工具
はんだこて はんだ ニッパー プラスドライバー(M2ねじが回せるもの) 精密ピンセット(先曲がりタイプ) 黒マスキングテープ(MT01P207など)
免責事項
-製品の使用について 本製品は個人が提供するものであり、使用に際しては自己責任で行ってください。 誤った使用や取り扱いによって生じた損害や事故について、提供者は一切の責任を負いません。 -ビルドガイド ビルドガイドをよくお読みいただき、正しい方法でご使用ください。 特に電子機器の取り扱いには十分ご注意ください。 -保証の制限 本製品は製造上の欠陥に対してのみ、購入日から30日間の保証をいたします。 誤用や改造による故障は保証対象外です。 保証期間内に不具合が発生した場合は、修理交換を検討しますが、対応は提供者の判断によります。 -安全性と適合性 本製品は特定の用途に適合することを保証するものではありません。 使用目的に応じた安全対策を行ってください。 子供が組み立てまたは使用する場合は、必ず大人の監督下で行うようにしてください。 -技術的サポート 提供者は製品に関する技術的サポートを行いますが、問題解決を保証するものではありません。 サポートにより生じた結果について責任を負いません。 -法令遵守 ご購入者は、本製品の使用に際し、適用されるすべての法律および規制を遵守する責任があります。
