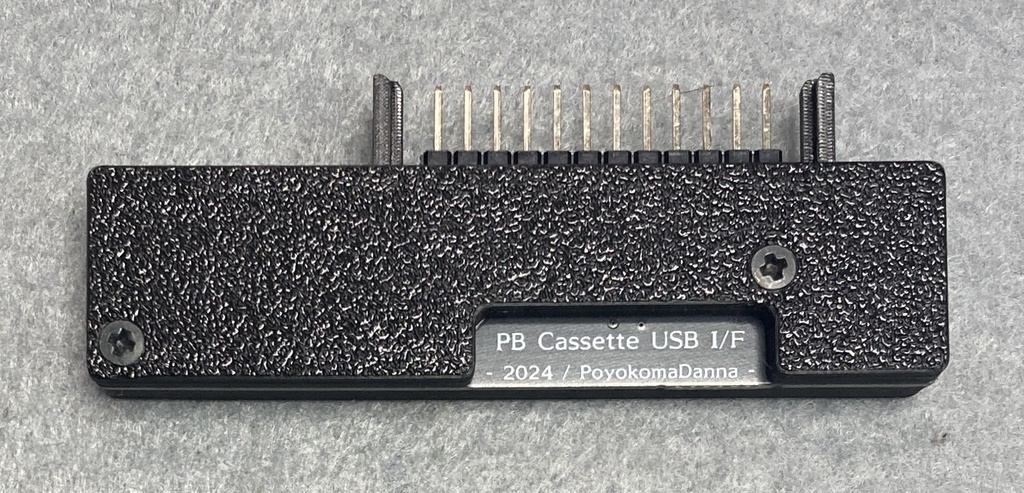

【新型】CASIO PB-100シリーズ用USBシリアル変換モジュール
- USBシリアル変換モジュール支払いから発送までの日数：4日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 3,000
- 交換用新ファーム入AVR単体支払いから発送までの日数：4日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 300
CASIOのポケコンPB-100シリーズ用のUSBシリアル変換モジュールです。 本モジュールをPB-100に接続し、USBケーブル（miniBタイプ）でPCと接続することで、PB-100に入力したプログラムをSAVE、LOADすることが出来るようになります。 旧型をお持ちの方用に新ファーム入AVRの単体配布を開始しました 注意）新型の方はICが基板に直付けのため交換できません
使い方
本モジュールをPB-100に接続し、USBケーブルをPCに接続します。 PCでターミナルソフトを起動し、シリアルの設定を以下で設定します。 9600bps 8ビットデータ ストップビット１ビット パリティなし ソフトウェアフロー また、送信時のウェイトとして文字1ms、改行1msを設定します。 （使用するターミナルソフトに合わせてください） PB-100に何かプログラムを入力して、SAVEすると、２枚目の写真のような文字列が送信されます。 このように、本モジュールはカセットIFの信号を文字に変換して送受信するもので、PB-100に入力したものを文字列として送受信するタイプではありません。 PB-100でLOADを実行した後、SAVEして受信しておいた信号文字列をPCから送信すると、PB-100にロードされます。 単独で保証されるものはPB-100からSAVEした信号文字列をPB-100でLOADするまでです。 プログラムテキストが必要な場合、以下のツールを使用すると、信号文字列をプログラムテキストに変換出来ます。 CASsette IO Utilities http://www.mvcsys.de/doc/casioutil.html#mozTocId83898 SAVEAした文字列はLOADAしても読み込めません。 SAVEAした信号文字列は上記のツールでプログラムテキストに変換可能ですので、一旦プログラムテキストに変換した後、体裁を整えてから 以下の門真なむ氏が修正されたツールを使用して、信号文字列に変換してください Little Limit https://littlelimit.net/pockecom.htm#bas730_mod 詳しいモジュールの内容は以下のページを確認してください。 http://www.pisi.com.pl/piotr433/tape.htm
ドライバについて
USBシリアル変換には秋月電子通商さんで購入したWCH製のCH340Nを使用しています。 ドライバが必要となった場合、以下のページ http://www.wch-ic.com/search?q=CH340&t=downloads もしくは秋月電子通商さんの商品ページからダウンロードしてください
注意点
必ず電源OFFの状態でモジュールの抜き差しを行ってください。 電源ONの状態で差し込むと認識されず、また故障の原因になる可能性があります。
謝辞
本モジュールはPiotr Piatek氏の作成された回路図を元に作成しております。 今回新型の配布にあたりプリンタIF機能を追加したloutre氏作成の新ファームを使用させて頂きました。氏に感謝いたします
