bblite46
- 本体キット支払いから発送までの日数：7日以内在庫なし物販商品（自宅から発送）¥ 8,500
- FW書き込み済みマイコン＋コンスルーセット支払いから発送までの日数：7日以内在庫なし物販商品（自宅から発送）¥ 1,000

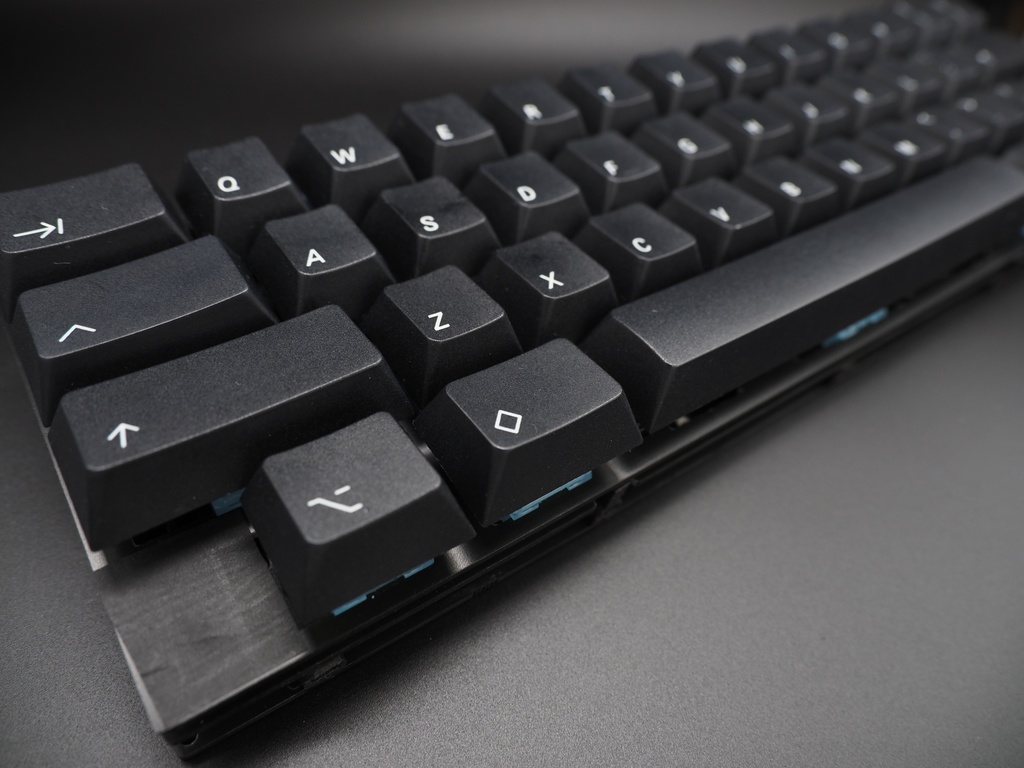

こちらはMX互換スイッチ用の40%/48キーの自作キーボードキットです。 組み立てにはんだ付け作業が必要となります。 本機の特徴は次のとおりです。 ◆ポロンシートで挟んで固定 ◆左Shiftはスプリット対応 ◆2u Backspace搭載可能 ◆手前行は 複数レイアウト (複雑なため画像参照) ◆ドーターボードは背面・左面のどちらにも配置可能 ◆フットプリントをなるべく小さく ◆BMPとボタン電池で無線接続可能 本キットのビルドガイドは以下です。 ★ https://github.com/jpwine/503_kbd_docs/tree/main/bblite46
本体キットについて
本キットの同梱物は次のとおりです。 ★筐体部品 ・支柱 (長) x8 ・支柱 (短) x5 ・ナット (M2/1.6mm) x13 ・小ねじ (M2/4mm) x29 ・ポロンシート x21 ・プッシュリベット x4 ・ゴム足 x4 ・丸スペーサー (3.5mm) x7 ・精密低頭小ねじ (M2) x7 ・小ねじ (M2) x7 ・六角スペーサー (5mm) x8 ★電子部品 ・PCB x1 ・スイッチプレート x1 ・ボトムプレート x1 ・MX互換スイッチソケット x48 ・ダイオード (SMDタイプ) x48 ・ドーターボード x1 ・JST SH型 4ピンコネクタ付きジャンパワイヤ x1 ・Micro USB Type-B（2.0）端子 x1 ・USB Type-C端子 x1 ・RST用タクタイルスイッチ x1 本キット以外に必要なパーツは次のとおりです。 ◆ProMicro (x1) ◆コンスルー 12pin (x2) ◆MX互換スイッチ (x48 ※最大) ◆キーキャップ ◆2U スタビライザー (x4 ※最大) ◆6.25U スタビライザー (x1 ※最大) 本キットの注意事項は次のとおりです。 ・本キットは自作キーボードについての適切な知識をお持ちの方を対象としています ・乱暴に扱うと支柱が壊れる恐れがあります
FW書き込み済みマイコン＋コンスルーセットについて
本セットの同梱物は次のとおりです。 ◆FW書き込み済みマイコン x1 ◆コンスルー 12pin x2 こちらのセットのみの購入はできません。
