minimum TL Split Keyboard 16mm Rev1
- ¥ 10,000

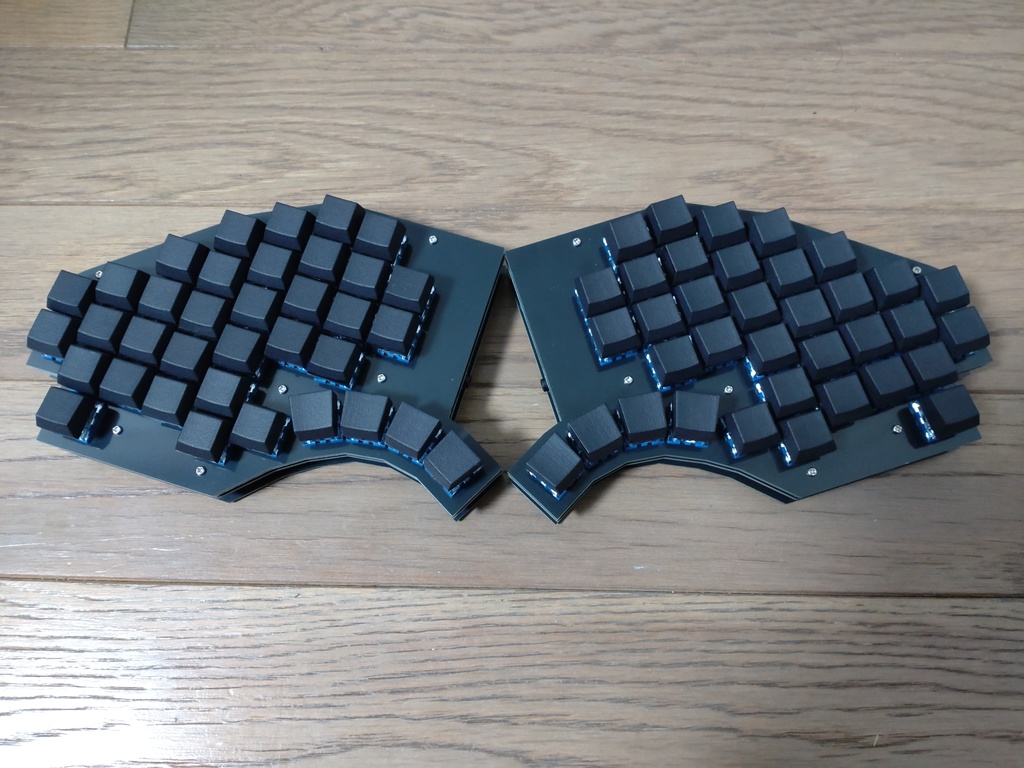

TRON最小化配列を採用した分割キーボード、minimum TL Split Keyboard 16mmのRev1です。 いくつかあるTRON配列の中でも、仕様検討されても一度も販売されていないノートPCなど小さく配置できるようにデザインされた配列で、16mmピッチになっています。 オリジナルのTRON最小化配列に、TRON配列の使いやすさを高めている左右のカーソルキーを追加することで、コンパクトさと使いやすさを両立させています。 キーピッチ(キーの間隔)が16mmピッチと、通常の19mmピッチよりも狭いピッチになっているため、日本人の手のサイズに合ったキーボードです。エルゴノミクス配列でも、小指が届きにくいキーがありますが、16mmピッチなら楽々届きます。 親指キーキャップ8個、PCB、アクリル、スペーサー、ネジのセットになっています。 TRONキーボードの良さは、元祖エルゴノミクスキーボードというだけでなく、指の可動範囲が狭い小指を伸ばさずに済むよう配慮されているところにあります。 □キットに含まれる物 ・左右プリント基板 2枚(左右が別々の基板です) ・アクリルケース(上面) 黒 2枚(左右同じです) ・アクリルケース(下面) 黒 2枚(左右同じです) ・ねじ10mm 14本(左右それぞれ8本利用) ・ねじ6mm 14本(左右それぞれ8本利用) ・スペーサ 14個(トッププレート・プリント基板の間用、3mm) ・スペーサ 14個(ボトムプレート・プリント基板の間用、10mm) ・ダイオード(1N4148) 72個 ・タクタイルスイッチ 2個 ・TRRSジャック 2個 ・カーボン抵抗4.7kΩ 2本(左側基板で使います) ・ゴム脚 12個(左右6個) ・親指キーキャップ 8個 □セット以外に下記の物が必要です。 ・Pro Micro 2個(コンスルー推奨) ・キースイッチ(MX) 72個 ・キーキャップ 64個(0.8Uキーキャップなど) ※通常のキーキャップだと干渉します。0.8uキーキャップ(底面15.5mmのもの)であれば、親指部分の8キー以外には使えます。 遊舎工房さんや、TALP KEYBOARDさんで購入ください。 https://shop.yushakobo.jp/products/tex-ada-blank-keycaps-1 https://talpkeyboard.net/items/5f5444c380933970d139e98c また、TL Split Keyboard用キーキャップを、別途出品しています https://make.dmm.com/item/1220832/ ・TRRS(4極)ケーブル 1本 ・USB Micro Bケーブル(Aオス-Micro Bオス) 遊舎工房(https://yushakobo.jp/shop/)さんTALP KEYBOARD(https://talpkeyboard.stores.jp/)さんなどで揃えてください。 ビルドガイドは、下記を参照してください。 https://github.com/satromi/tlsplit16_rev1/blob/master/buildguide.md
