SUMI, SEIBOKU向けプロトタイピング用トラックボール台（DGBB）
- トラックボール台 俯角10度支払いから発送までの日数：7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 1,500
- トラックボール台 俯角25度支払いから発送までの日数：7日以内残り1点あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 1,500
- トラックボール台 俯角35度支払いから発送までの日数：7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 1,500
- トラックボール台 俯角10,25,35度セット支払いから発送までの日数：7日以内残り1点あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 3,800
- トラックボール台＋俯角指定オプション支払いから発送までの日数：7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 2,500
現在制作中のトラックボール付きマクロパッドの検証用に作成したトラックボール台です。試行錯誤しベアリングのスナップフィットと高さを抑えるのがうまくできたと思うので、興味がある方向けに頒布します。 説明事項が多いのでよくご確認ください。 おすすめは25度ですが、品質が良ければ10度でも回転がスムーズです。35度は最もスムーズですが、横からの力に弱くボールが浮きやすいです。
特徴
- SUMI, SEIBOKU向け - スナップフィット式のベアリング支持 - 34mmトラックボール想定 - 高さを低く抑えるためにセンサー斜め（64度）配置 - トラックボール支持角度調整オプション有
注意点
スナップフィット機構は組み立てを簡単にすることを目的としてます。ベアリング及びシャフトは垂直に引き抜き可能ですが、どの程度繰り返しの引き抜きに耐えられるか不明なので不要な引き抜きはおすすめしません。 家庭用の3Dプリンタで印刷しており、品質にばらつきやサポート材の跡が残っておりますのでご了承下さい。 センサーを斜めに取り付けたことによる移動量の補正問題自体は補正すれば解決するであろことはHID Remapperで確認しました。 ファームウェアのドライバレベルでは未確認です、よかったら一緒に考えてください。 ZMKの場合 https://zmk.dev/docs/keymaps/input-processors の機能を利用すれば倍率変更できるとのことをDiscordで教えていただきました。
注意点 SUMI（PMW3360）の場合
写真7枚目の様にレンズの淵を45度程度に削る必要があります。光学的には影響無いと考えるので8枚目くらいの余裕があると良いかと思います。
含まれるもの（トラックボール台1つあたり）
1. トラックボール台 2. ベアリング台 3. ベアリングシャフト x3 4. M2ネジ x 4 5. M2ネジ穴 x 4 ※トラックボール台とベアリング台は接着して発送します。
含まれないもの
1. ベアリング 2. トラックボール34mm 3. センサー類 4. その他[含まれるもの]に記載がないもの
俯角のバリエーションについて

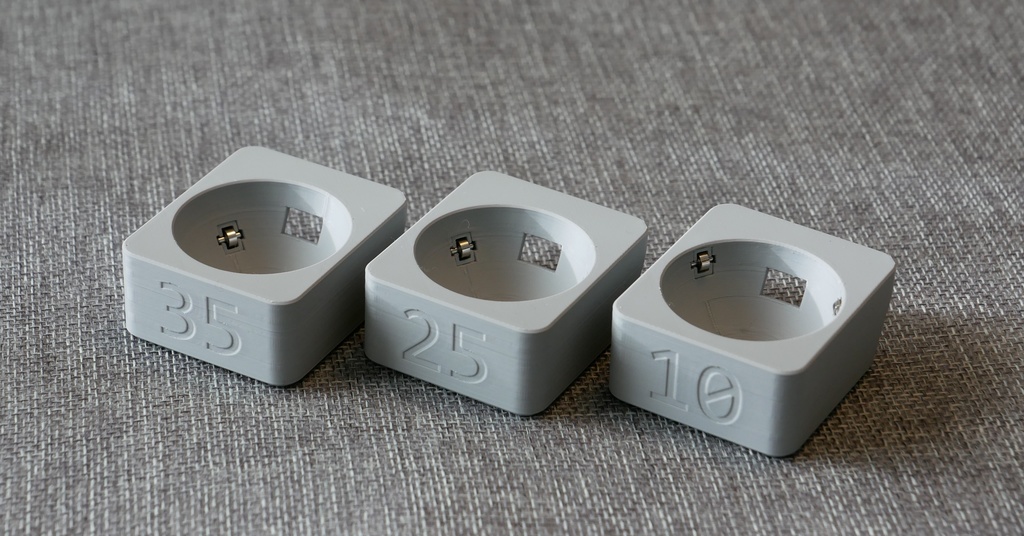

水平方向を0度とし、そこからそれぞれ俯角10度、25度、35度下のバリエーションがあります。
俯角指定オプションについて
俯角を10度から35度の間であれば指定頂けます。購入後ご希望の角度をBoothのメッセージ機能を利用しお知らせください。3Dモデルを作成するので少しお時間頂く場合があります。
ベアリングについて
次のベアリングで検証しています。 DDL-415ZZ https://amzn.asia/d/3RBB5tY - 内径 (d)：1.5 mm - 外径 (D)：4 mm - 幅 (B)：2 mm 品質の良いベアリングを使用することを推奨します。
フィラメントの変更について
2025/04/16 - Bambu Lab PLA ベーシックのグレー (10103) からBambu Lab PLA マットのマットナルドグレー (11104)へ変更。写真より濃い目のグレーになります。
