efde BLE 8keyboard
- efde本体 Left version支払いから発送までの日数：7日以内残り1点あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 12,000
- efde本体 Right version支払いから発送までの日数：7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 12,000
- keycap option (白×4､黒×4)支払いから発送までの日数：7日以内残り1点あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 500

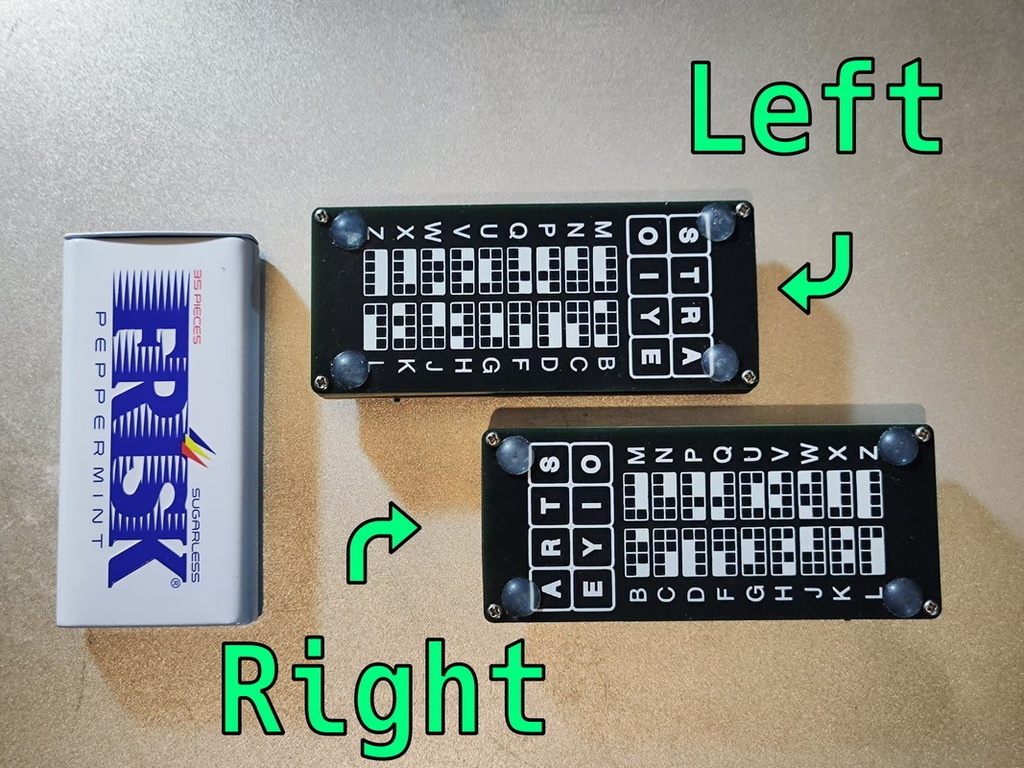

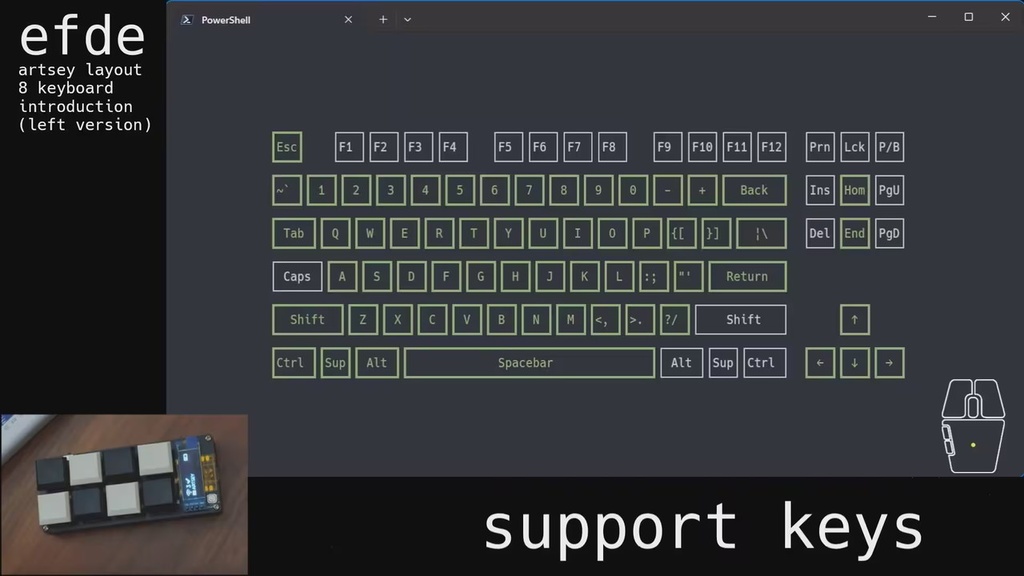

モバイル特化(フリスクサイズ､BLE無線接続可)の完成形を目指した8keyの自作キーボードです そのため配列は [ARTSEY]( https://artsey.io/ ) という配列がベースになります 小さいですがマウスのエミュレートと画像3-4枚目のキーまで対応してます 実際のタイピングの様子を見たい方は動画をご覧ください

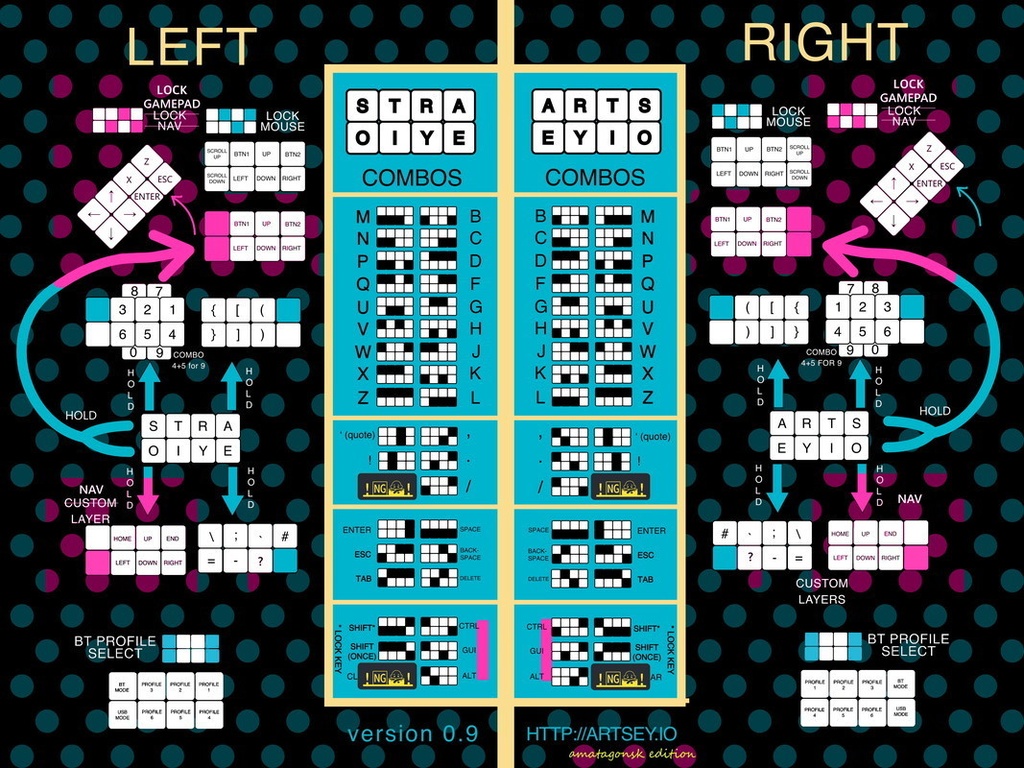

ざっくりとしたartseyio配列概要
- 同時押しでタイピングする配列 - 同時押しのため実際に入力されるのが pull up 時の一瞬になる - a,s,e,o のレイヤ担当キーは押しっぱなしができない - 優先度が "同時押し>レイヤ" なので押しっぱなしにしてから押下判定まで 175ms(デフォルト) のラグがある - → "a,e"の割合の Enter はマウスレイヤでも同時押ししたら Enter になる - レイヤ切り替えが同時押しなので変更不可､したければただのマクロパッドになる - もう少し詳しい作者のARTSEY配列についての感想は[ここ]( https://tag-publish.net/_device/keyboard/artseyio_layout )に書いてあります
組み立て済みefde構成物
- メイン基板 - 背面基板 - seeed Xiao ble - ssd1306 OLED display (0.91 inch) - Lipo battery(600 mAh) - レジンケース - 電源用スライドスイッチ - リセット用タクトスイッチ - Kaihlh choc v1/v2 用ソケット ×8 - Kaihlh choc v1 茶軸 ×8 - m2スペーサー 7mm ×4 - m2ネジ ×8 - ゴム足 ×4
キーキャップオプション
- Kaihlh choc v1 キーキャップ黒 x4 - Kaihlh choc v1 キーキャップ白 x4 - (写真1枚目の left と同じ白黒の市松模様にセットされた状態なります)
その他必要な部品
- Kaihlh choc v1 キーキャップ×8 (キーキャップオプションを選ばなかった方のみ)
zmk firmware
ベースの [ARTSEY]( https://artsey.io/ )/[ARDUX]( https://github.com/arduxio/zmk-ardux ) 配列のefde用のページ [amatagonsk/zmk-ardux_public]( https://github.com/amatagonsk/zmk-ardux_public ) ベースの [ARTSEY]( https://artsey.io/ )/[ARDUX]( https://github.com/arduxio/zmk-ardux ) 配列を作者が自分用にいじったもののページ [amatagonsk/zmk-efde_release]( https://github.com/amatagonsk/zmk-efde_release ) マクロパッド化などをしたい方の参考までにデジタルで - leftレイアウトの割当は "arts eyio" の順に "3,2,1,0, 7,8,9,10" - rightレイアウトの割当は "arts eyio" の順に "0,1,2,3, 10,9,8,7" となっています
サイズとスイッチについて
横:98.0mm × 縦:42.0mm × 高さ:10.2mm(キースイッチ､ゴム足､ネジ､OLEDディスプレイ､スイッチ類を含まず) 動作確認のため `Kaihlh choc v1 茶軸` がセットされた状態で発送されますが `Kaihlh choc v1/v2`ソケットなので取り外してお好みのスイッチに変えることができます
※ 注意事項
リチウムポリマー電池は保護回路を内蔵しておりますが火災など事故の原因になる可能性があります｡十分注意して取り扱ってください https://www.baj.or.jp/battery/safety/safety16.html 当商品により発生した火災などに対して一切の責任を持つことはできません 体積エネルギー密度が400Wh/L以下のPSE対象外品です リチウムポリマー電池を内蔵している為、破棄する際は各自治体ごとの処分方法に従って適切に処理してください 充電する際は電源を付けた状態でケーブルに繋いで下さい｡充電できていればケーブル横の穴から緑の光が確認できます
初期不良について
返送/返金処理ができるかboothに問い合わせたところ 匿名配送が利用できないとのことなので､申し訳ないですが初期不良対応は**基本的にない**ものとご理解の上でそれでもよければご検討ください (修理方法の質問であれば答えます) https://booth.pixiv.help/hc/ja/articles/115001141334 ↑にあるように､当事者で解決してくれというスタンスのようです 配送前に動作確認はしてますが､配送中の振動などにより接点不良が起こるかもしれないです 匿名配送はヤマト運輸さんでできるっぽいですが､匿名振込となると色々と制約があるので
link
### booth efdeストアページ(このページ) https://amatagonsk.booth.pm/items/6586054 ### github artsey配列/ファームウェアページ https://github.com/amatagonsk/zmk-efde_release/ ### blog ご使用の前に的な注意事項 https://tag-publish.net/_device/keyboard/efde_artsey_document
