マクロパッド ”若紫” 自作キーボードキット
- 通常版ショップの通常発送日数：支払いから16日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 7,700
- チャレンジキットショップの通常発送日数：支払いから16日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 4,700
はじめに メインキーボードのお供に、単独でいろいろなことが出来るミニキーボード・・・シンプルで可愛らしい・・そんななんでもありなものがあったら良いなと思い開発しました。 コンピューター上でのいろいろな操作を割り当てる（キーボードベース）ことで様々な機能を持たせることができます。 トグルスイッチの切替えによりキー及びロータリーエンコーダーの機能の割り当てを瞬時に切り替えることが出来るため１台で様々な機能を持たせたり、異なる環境での使用をスムーズに実現します。 本キットは組み立て必要な自作キーボードキットです。 基板は完成済みですのではんだ付けの必要はありません。 ケースの組み立て、組み込み、キースイッチ、キーキャップを自分で選び用意してご自身の手で組み上げる仕様です。 ある程度ビルドガイドをしっかり読んで手順通りに組み立てる必要があるため、人によっては難しい内容となっています。 それを越えた先には自分で道具を組み上げる楽しさを味わえるキットです。 全て自分で部品の調達をし組み立てる代わりに手頃な価格のチャレンジキットもあります。 ご理解の上ご購入願います。
特徴

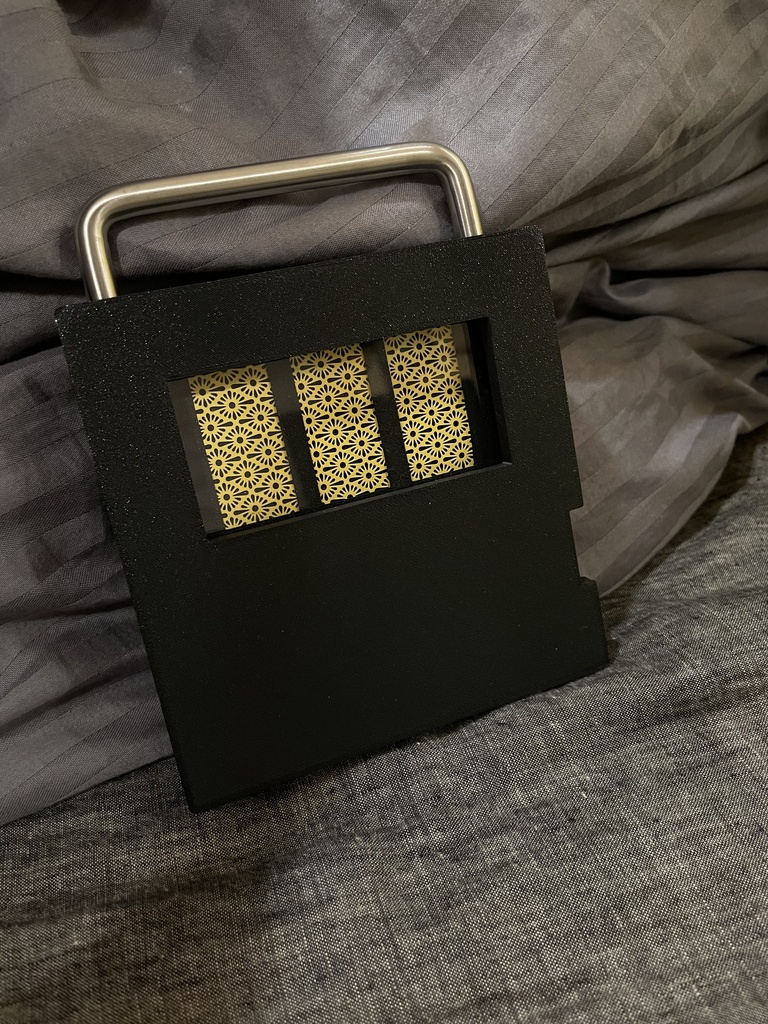

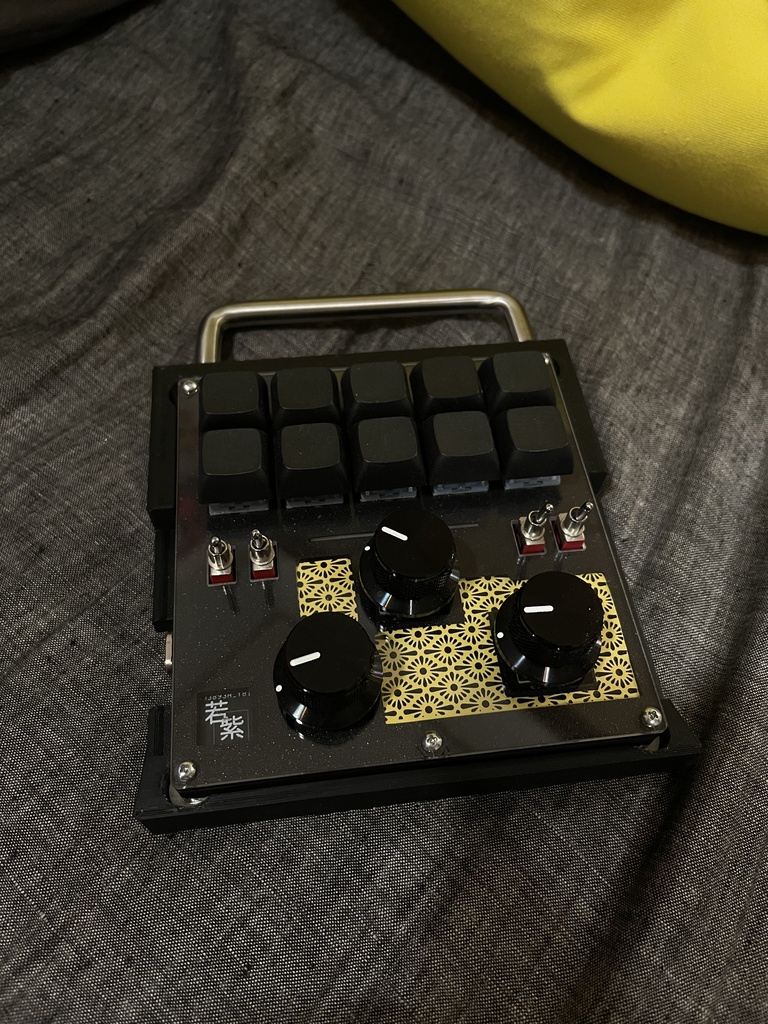

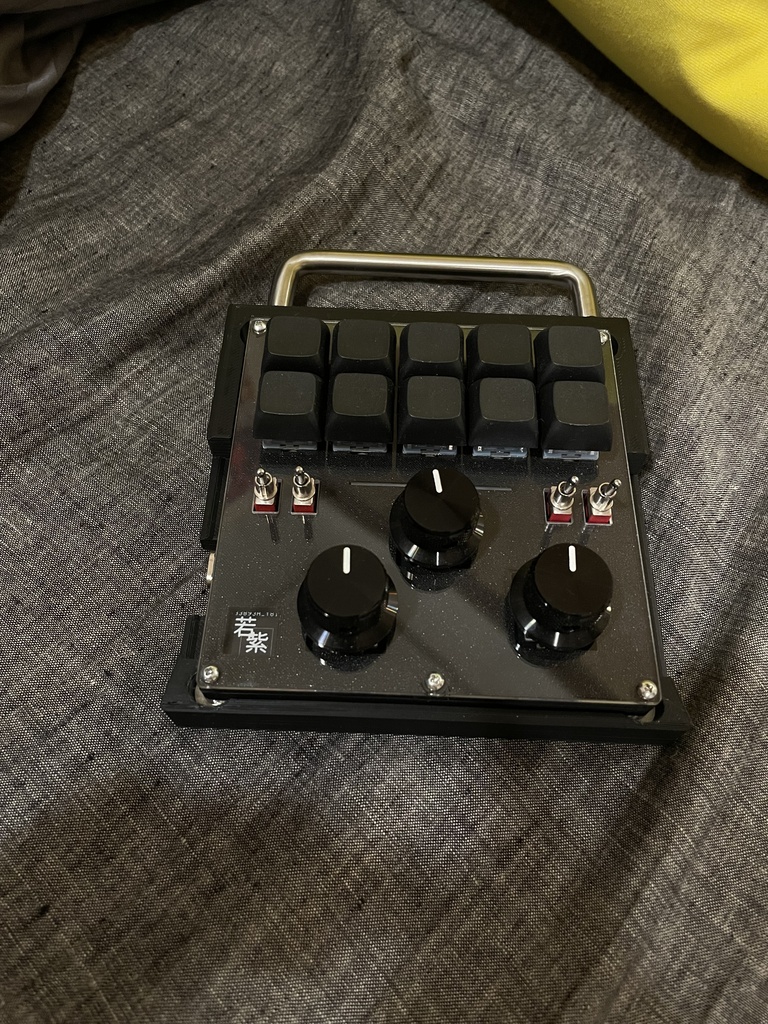

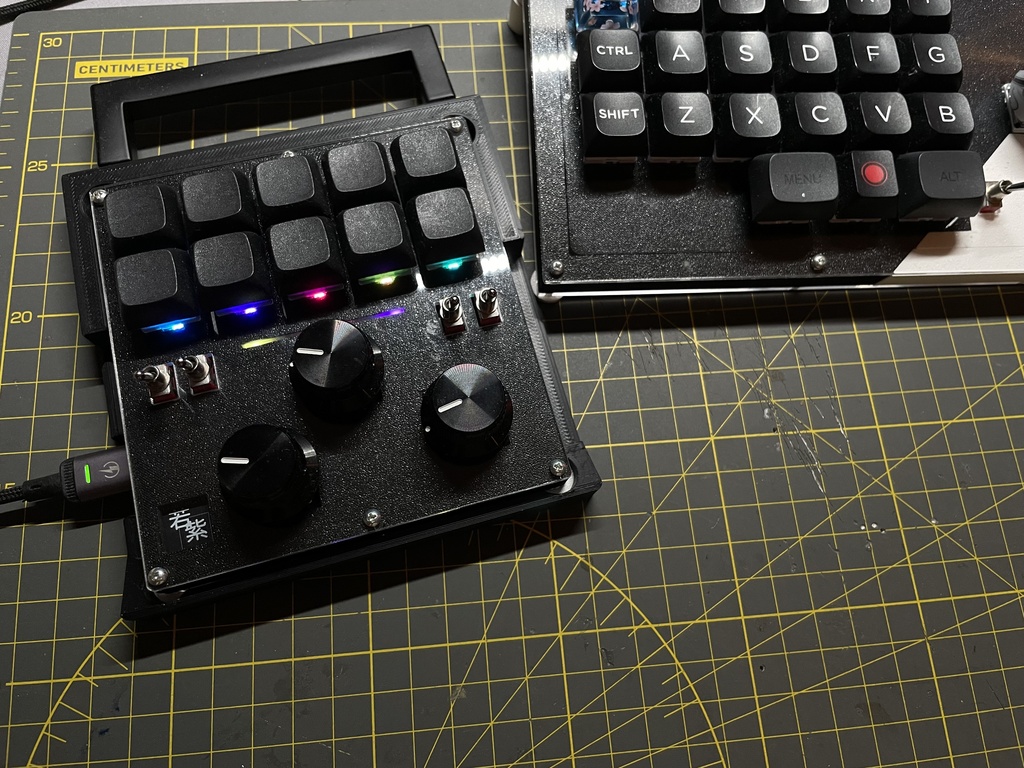

若紫は以下の特徴を備えるマクロパッドです。 -１０キーオーソリニア配列（直交配列） -３つのロータリーエンコーダー（プッシュボタン付き） -４つのトグルスイッチによる機能変更（レイヤー変更） -LEDによるライティング -機能状態を示すLEDインジケーターバー -自由に柄など（0.5mm以下の紙など）を自分で作ることができるカスタムプレート -取っ手付きフレームケース付き -※カスタムプレート写真では千代切り紙（バックストリートファクトリー製）を使用した例です。キットには同梱されません。 -キーキャップ、エンコーダーノブ、キースイッチ等は見本です。キットには付属しませんのでご自身で用意してください。 -ファームウェアはQMK/Vial対応です。
ビルドガイド・ファームウェア
-ビルドガイド・ファームウェア https://github.com/Eromis-keeb/hiyokochan_f10_wakamurasaki.git -HOW TO ガイド https://note.com/eromis_sumomorry/n/nddd1c667d807?sub_rt=share_pw
キット内容
キット付属のもの ※通常版、チャレンジキットにより異なります 通常版 若紫 基板（完成）x1 トッププレート（アクリル） x1 取っ手 x1 ミドルプレート上 x1 ミドルプレート下 x1 カスタムミドルプレート上 x1 カスタムミドルプレート下 x1 ボトムプレート（アクリル） x1 取っ手用フレームケース(3DP製) x1 スペーサー x6 ネジ類 マグネット脚 x4 ケース用マグネットx4 ケース用部品 チャレンジキット 若紫 基板 （要はんだ付け）x1 トッププレート（アクリル） x1 取っ手 x1 取っ手用ネジ類 ミドルプレート上 x1 ミドルプレート下 x1 カスタムミドルプレート上 x1 カスタムミドルプレート下 x1 ボトムプレート（アクリル） x1 取っ手用フレームケース(3DP製) x1 マグネット脚 x4 ケース用マグネットx4 ケース用部品
各自用意する組み立て・使用に必要な部品 ※通常版、チャレンジキットにより異なります
通常版 MX用キースイッチ x10 MX用キーキャップ x10 USB−Cケーブル（A to C推奨） x1 チャレンジキット MX用キースイッチ x10 MX用キーキャップ x10 RP2040-ZERO x1 MX用スイッチソケット x10 SK6812MINI-E x13 Millmax（なくても作れます）※非対応基板もあり x15 高さ2.0mmコンスルー(12ピン) x2 SMDダイオード x14 EC12互換ロータリーエンコーダ(プッシュスイッチ付き)高さ17.5mmの物を想定 x3 トグルスイッチ x4 スペーサー（9mm） x6 M2ネジ（5-6mm） x6 M2ネジ（7-8mm） x6 ロータリーエンコーダーノブ（直径22mmくらいまで） x3 USB−Cケーブル（A to C推奨） x1 部品はTALPKEYBOARDさん、遊舎工房さん、秋月電子通商さん、マルツオンラインさんで調達しています。
あると便利必要な工具など ※通常版、チャレンジキットにより異なります
通常版 ドライバー ピンセット マスキングテープ 根気・やる気 チャレンジキット はんだこて はんだ フラックス ニッパー ピンセット（鶴首推奨） ドライバー 耐熱マット マスキングテープ 情熱・根気・やる気
免責事項
-製品の使用について 本製品は個人が提供するものなので完璧ではありません。工業製品のような完成度を求める方はご遠慮ください。また使用に際しては自己責任で行ってください。 安全には配慮して作っていますが一般的に考えられる使い方を前提としています。 扱う上での基本的な知識や経験を必要とするものですので、HOW TOガイド、ビルドガイドをしっかり読んだ上で組み立て、使用するようにしてください。 それらを怠った上で、誤った使用や取り扱いによって生じた損害や事故について、提供者は一切の責任を負いません。 -ビルドガイド ビルドガイドをよくお読みいただき、正しい方法でご使用ください。 特に電子機器の取り扱いには十分ご注意ください。 使用しない時は必ずケーブルを抜いてコンピューターとの接続を解除するようにしてください。 -保証、サポートについて 本製品は製造上の欠陥に対してのみ、購入日から30日間の保証をします。 誤用や改造による故障は保証対象外です。 フリーマーケットなど中古品の購入はサポートも保証も一切受け付けません。 保証期間内に不具合が発生した場合は、交換を検討しますが、対応は提供者の判断によります。 -安全性と適合性 本製品は特定の用途に適合することを保証するものではありません。 あくまでコンピューター用の入力機器として設計しています。目的に応じた安全対策を必ずしっかり行ってからご使用ください。 子供の組み立てや使用は想定していませんが、組み立てまたは使用する場合は、必ず大人の監督下で行うようにしてください。 -技術的サポート 提供者は製品に関する技術的サポートを行いますが、全ての問題解決を保証することはできません。 特定の条件下では動作しないことも考えられます。 なるべく解決には努めますが、サポートにより生じた結果について責任を負いません。 また、態度や言動など振る舞いが適切でないと判断した場合は一切のサポートを打ち切ります。 -法令遵守 ご購入者は、本製品の使用に際し、適用されるすべての法律および規制を遵守する責任があります。
