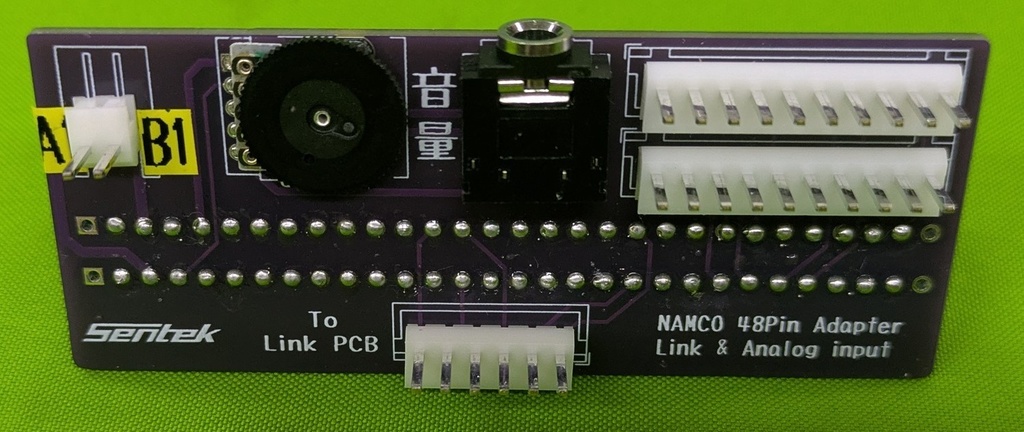

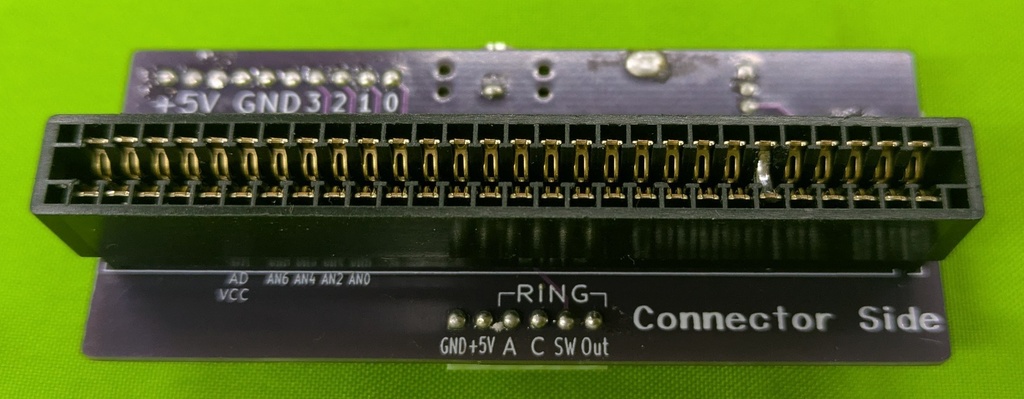

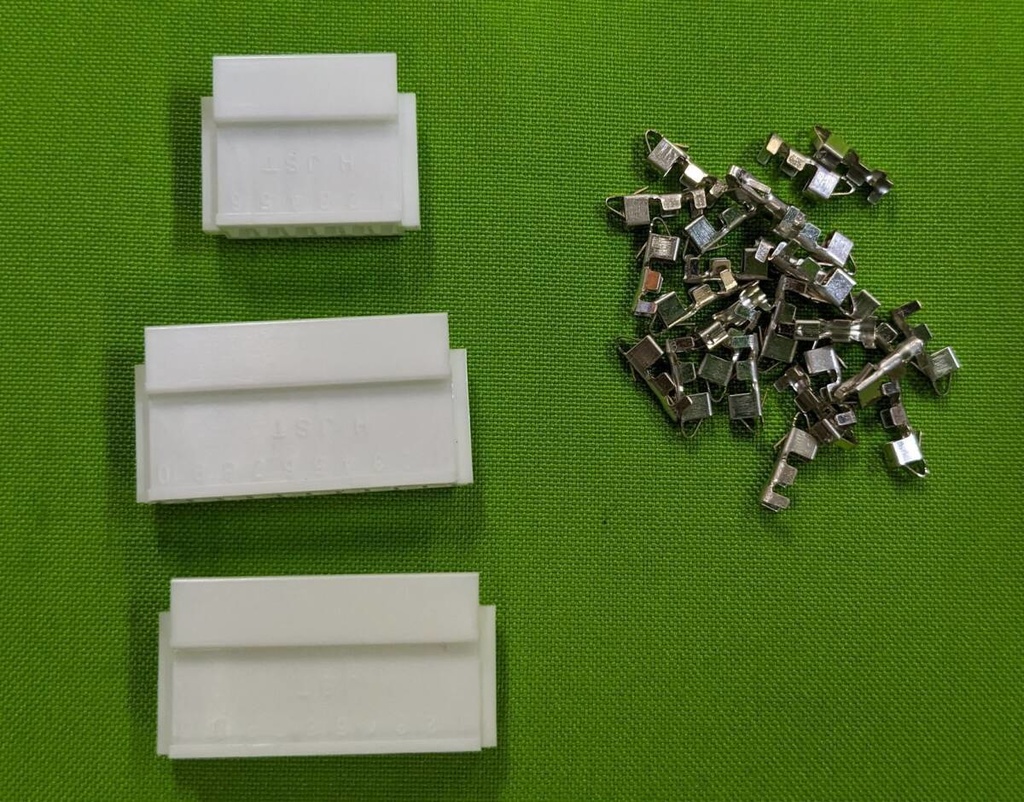

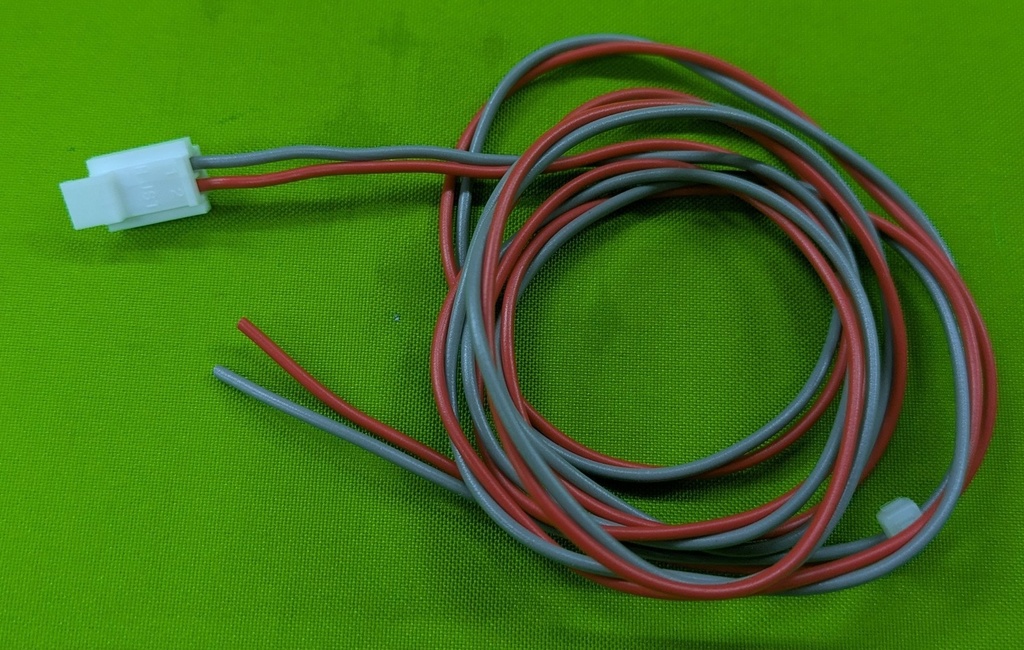

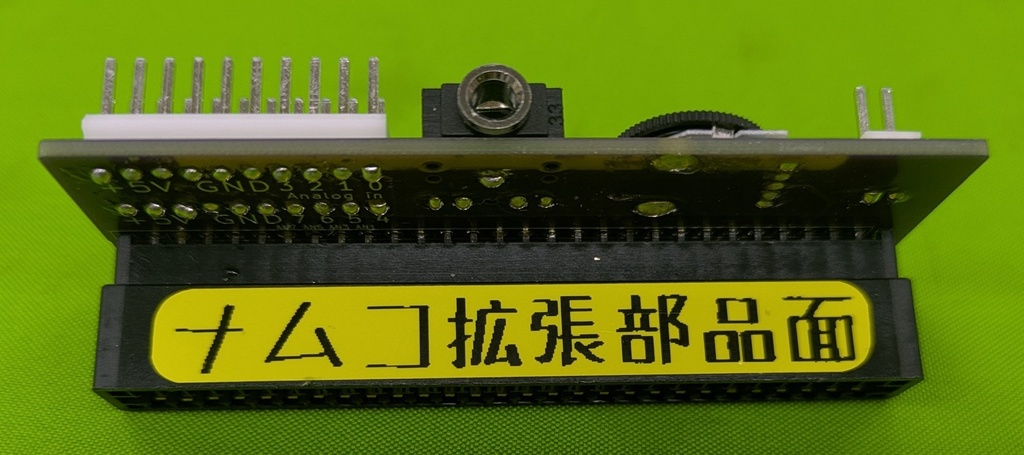

表題のアダプタコネクタです。 ナムコの拡張48Pに挿して使用します。 コネクタは汎用の56Pを使っていますが、 キー溝の位置に半田を渡してあります、エッジズレ防止になっています。 以下の機能がございます。 ＊ステレオ右スピーカー出力 2Pのコネクタにて。100cmの末端切り捨てのケーブルをお付けします。 赤が＋灰が－です。 ＊VR付きヘッドホン端端子 残念ながらこれは対応している基板が限られます。 システムⅡ、NA-1、のようです。取説の配線図にてご確認ください。 ＊アナログ信号取り出しポート 各10Pのコネクタにて引き出します。 ファイナルラップ系・メタルホーク・ダートフォックス スティールガンナー系などに対応します。 ほとんど下段のポート４～７で足りるのですが、 ラッキー＆ワイルド用にポート０～３も引き出しました。 各ポートの位置は以下。（）は参考まで。 実際の取説をご参照下さい。ラッキー＆ワイルドは当方でもわかっていません。 ポート０ A19 ポート１ B19 ポート２ A20 ポート３ B20 ポート４ A21 (1P-X) ポート５ B21 (2P-X)(ステアリング) ポート６ A22 (1P-Y)(ブレーキ) ポート７ B22 (2P-Y)(アクセル) ＊通信出力 6Pのコネクタにて。 配線次第で複数枚の基板の通信プレイができます。 すみませんが、詳細は把握できておりません。 各ポートは信号名が表記されています。 コネクタキットを付けますので、ご活用ください。 尚、各ポートには電源ラインがありますので、 未使用でもコネクタをかぶせておいた方が安心です。
