COROPIT自力修理チャレンジキット
お一人様2個まで
- ブラック支払いから発送までの日数：7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 6,500
- ホワイト支払いから発送までの日数：7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 6,500
- グレー支払いから発送までの日数：7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 6,500
本商品は、一部コンデンサが誤って実装されたCOROPITと、正しい仕様のコンデンサ4個をセットにした「自力修理キット」です。 基板には設計と異なるコンデンサが4つ実装されています。正常な動作をさせるためには、それらのコンデンサを取り外し、本キットに付属の正しいコンデンサに交換していただく必要があります。 その他の情報はCOROPITと同じです。 https://kinoya.booth.pm/items/6830658
注意事項（※ご購入前に必ずお読みください）
・玄人向けのキットです ・組み立てに関するサポートは行いません ・写真とビルドガイドで判断してご自身で完遂できる方のみご購入ください ・コンデンサの取り外しがやや大変です ・追いはんだと、K型の小手先がおすすめです ・コンデンサが小さいのではんだ付けするのも大変です ・PMW3610のはんだ付けも必要です
内容物

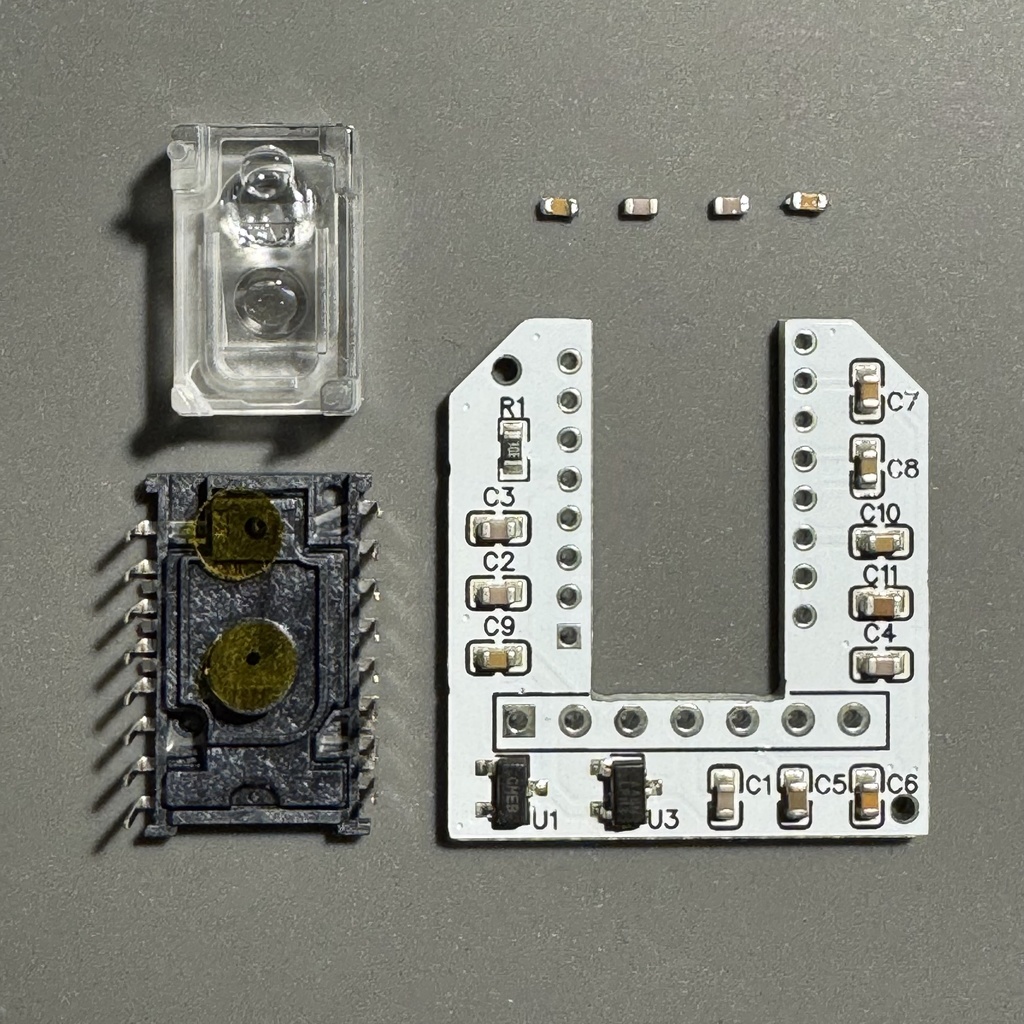

・COROPIT基板（コンデンサ誤実装） ×1 ・正しいコンデンサ ×4 ・COROPITトラックボールケース（ベアリング取り付け済み） ・PMW3610（レンズ含む）
ビルドガイド
1) C1,C2,C3,C4を基板から外す 2) 付属のコンデンサをC1,C2,C3,C4にはんだ付けする 3) PMW3610をはんだ付けする（上下の向きに注意） 4) 保護シールを2枚はがす 5) PMW3610にレンズを取り付ける 6) レンズ裏面の突起を170度に冷ましたはんだごてで溶かして抜けなくする
