T-EA31ADP
- T-EA31ADP-TypeA (2両分入)支払いから発送までの日数：7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 400
- T-EA31ADP-PCB (未実装基板・4個入)支払いから発送までの日数：7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 400

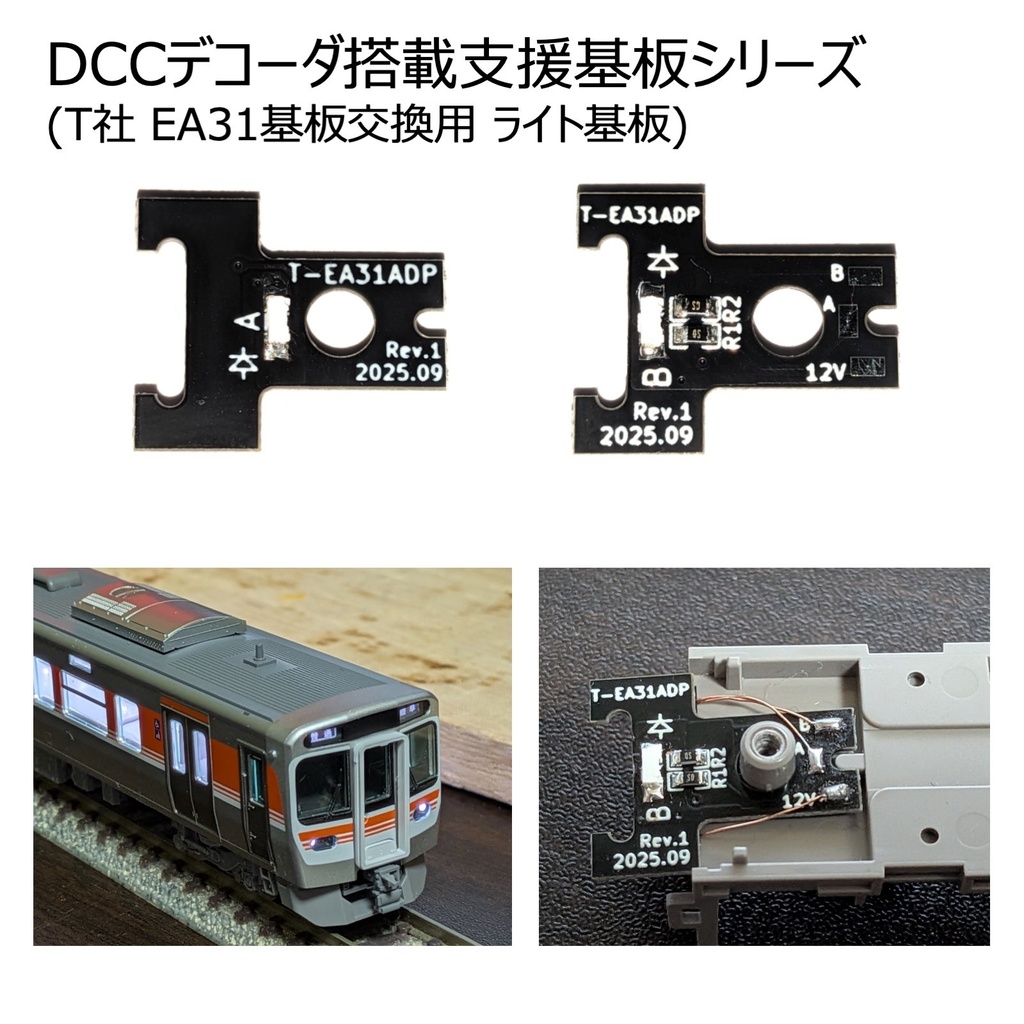

【DCCデコーダ搭載支援基板】 TOMIX製鉄道模型車両の一部に搭載されているライト基板と交換し、DCCデコーダのファンクション端子との配線を容易に行えるようにする基板です。 ※この基板にはDCCデコーダ機能は搭載されておりません。 別途DCCデコーダを用意の上で、配線を接続してご利用ください。
適合する車両製品・基板の型番
本製品は、「EA31」と刻印のある基板を搭載している車両に適合する形状で設計してあります。 当方では、下記車両製品への適合を確認しております。 ○ TOMIX 315系 (品番98598 / 98820) なお、該当する基板を搭載したすべての製品に適合することを保証するものではありませんので、あらかじめ写真とお手元の車両製品に搭載されている基板の形状をご確認ください。 詳細については、公式Wikiもご覧ください。 https://wiki.mt40.info/doku.php?id=adapterboard:t-ea31adp
製品の特徴
・「前進」「後進」「+12V」のパッドを用意し、両極性対応のデコーダを用意することなくDCCデコーダの搭載が可能。 ・製品に搭載されている基板と交換して搭載可能になります。 ・配線等は床板等に穴を開けて各自工夫してください。 公式Wikiに搭載方法の説明もございます。こちらも参照ください。 https://wiki.mt40.info/doku.php?id=dccdecoder:%E6%90%AD%E8%BC%89%E4%BA%8B%E4%BE%8B:m02light-n:tomix-98598-tc314_tc315 ※注意事項※ ※接続するDCCデコーダは別途ご用意ください。 ※基板本体にカプトンテープ等の絶縁処理を行っておりません。使用の際は十分な絶縁処理を行ってください。
製品バリエーションについて
【T-EA31ADP-TypeA】 TOMIX 315系 (品番98598 / 98820) に使用できるよう、基板両面に白色LEDと1kΩ抵抗を実装しています。 1編成分をカバーできるように、基板2枚のセットとなっています。 【T-EA31ADP-PCB】 部品未実装のT-EA31ADP基板 4枚と実装する1kΩ抵抗器 8個のセットとなります。
注意事項・免責事項
【頒布製品の保証・交換について】 下記ページに記載しております。 https://wiki.mt40.info/doku.php?id=warranty 【免責事項】 サークル「MT40」にて頒布している各種製品の保証は、製品本体のみに適用されるものとし、搭載作業に伴うお客様の鉄道模型車両の故障、および搭載加工を行う過程において、お客様の車両が破損した場合や、お客様ご自身がケガをされた場合等に対する責任は負わないものとします。 あらかじめご理解の上、ご購入をお願いいたします。
