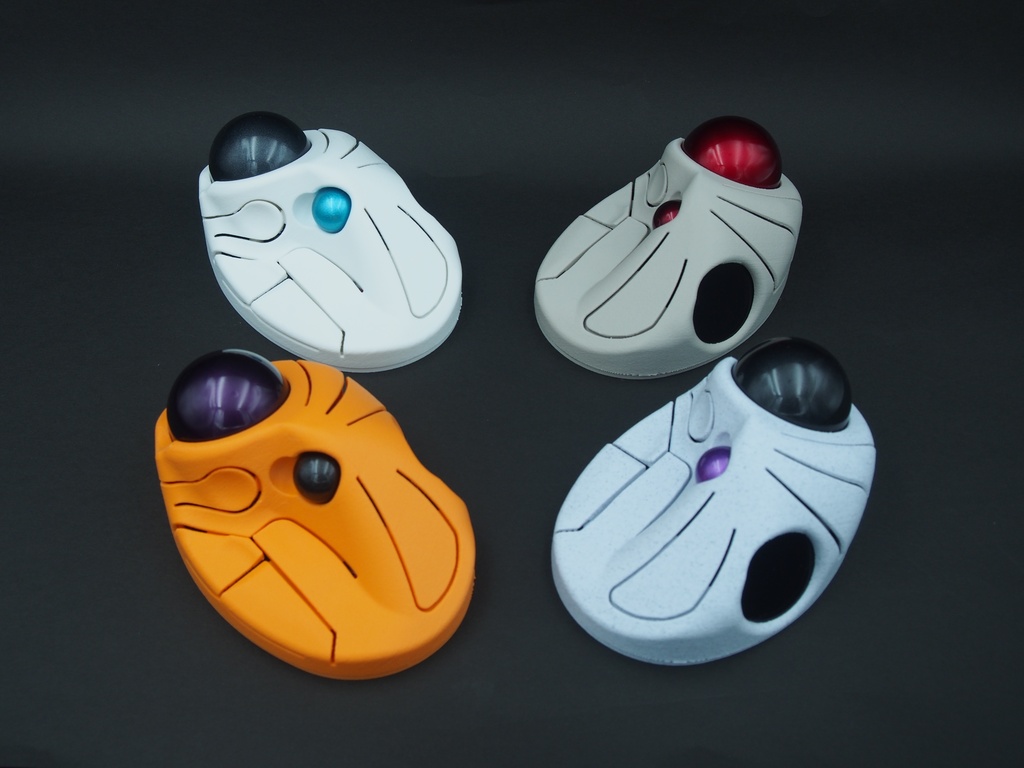

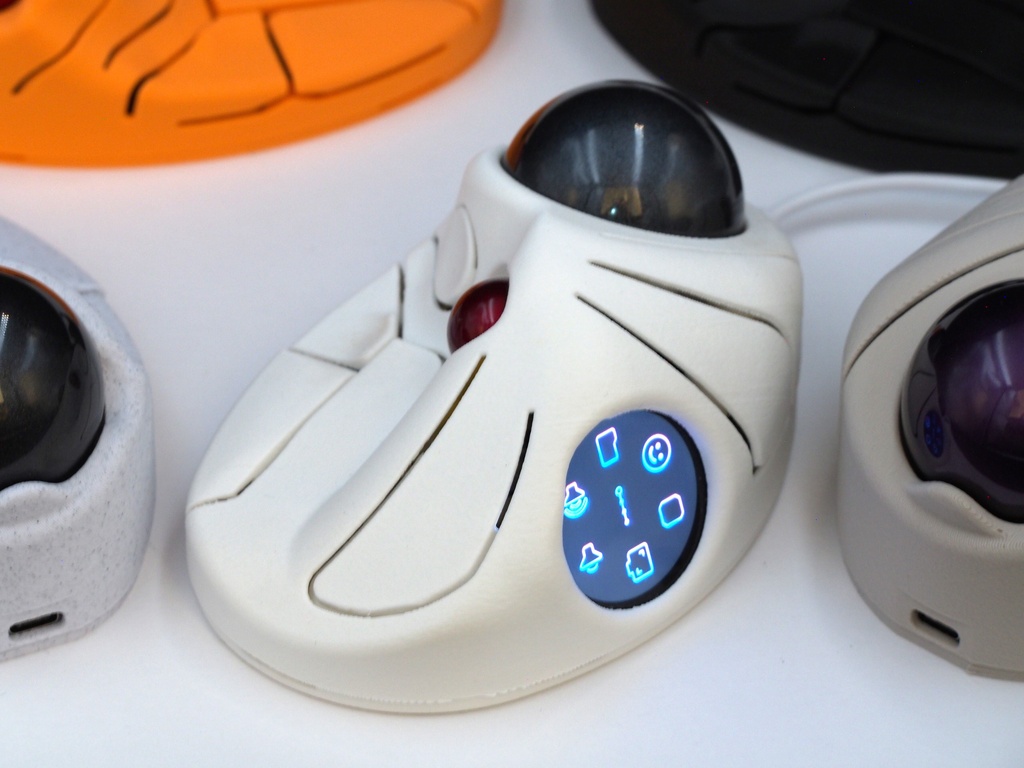

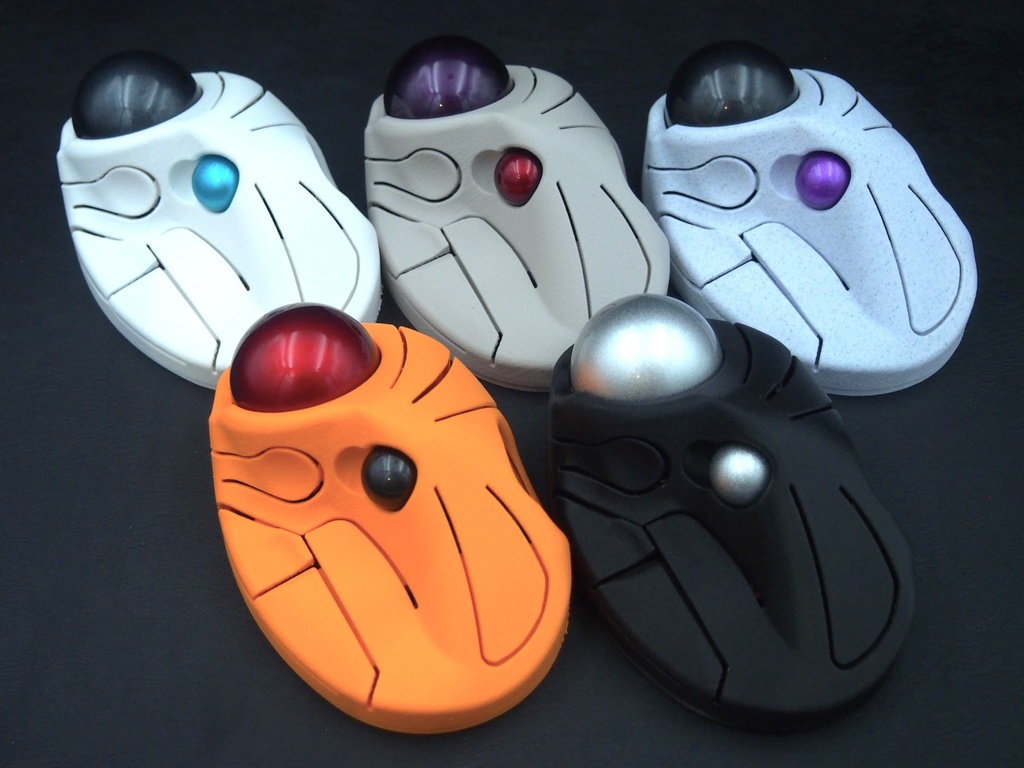

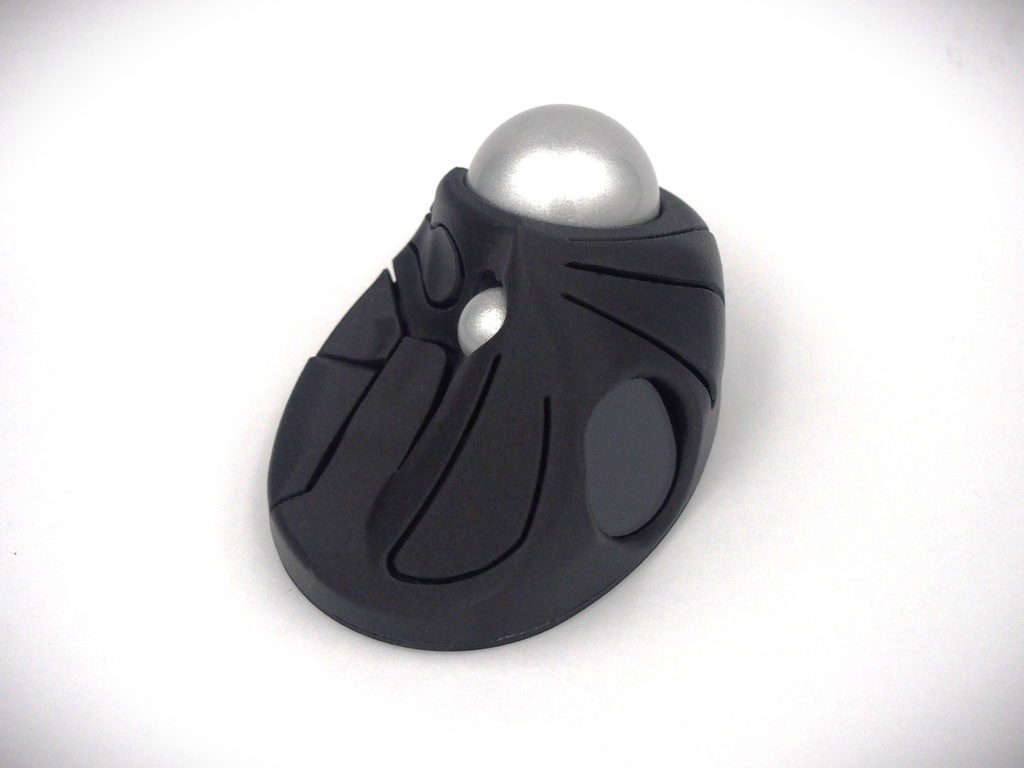

omni TBはデュアルトラックボールとタッチディスプレイを搭載したトラックボールマウスの自作キットです。 ※付属品と別途購入が必要な部品について説明文をご確認下さい。 ※当面は簡易的な梱包になります。 ※19.05mmのPOM玉白がおまけで付きます。操作感は19mm用トラックボールに劣ります。（無くなり次第終了） ※組立済みについて、ボール抜き工具(19mm用)は本体内に収納している場合があります。ボトムプレートを開けると取り出せます。 ■ ご購入前に 本製品は、個人が設計・製作・販売するDIY向けの製品です。 キット版と組立済み版を用意しています。 キット版の組み立てには、はんだ付け、配線、電子部品の取り扱い、ねじ締結、ファームウェアの書き込みなどの作業が必要です。 必要な工具や作業環境は、購入者ご自身でご用意ください。 組立済み版は、主要部品を組み付けて動作確認を行った後、発送します。 ただし、44mmおよび19mmのトラックボールは付属しないため、組立済み版をご購入の場合も別途ご用意いただく必要があります。 3Dプリントによる積層痕やサポート材を除去した跡、微小なバリ、色味や寸法の個体差が生じる場合があります。 3Dプリント品の特性としてご了承ください。 PLA樹脂は高温により変形する場合があります。直射日光が長時間当たる場所、夏季の車内、暖房器具の近くなど、高温になる場所での使用・保管は避けてください。 ※参考までに、酷暑日の日中に車に放置したところ、組立済みは変化を感じられず、組立前のケースは少し変形が見られました。 ■ 仕様 メイントラックボールサイズ：44mm サブトラックボールサイズ：19mm タッチディスプレイ：1.28インチ円形タッチスクリーンディスプレイ (wave share) 推奨スイッチ：D2F-01F ■ 付属品　 メインケース ボトムケース タッチディスプレイベース マウスセンサーベース ボール抜き工具(19mm用) マウスセンサー(PMW3360) 基板 タッチディスプレイ用配線 FFCケーブル 支持球ホルダ(3mm) 支持球3mm 支持球2mm ゴム脚 M2.6ねじ、ナット M2ねじ(長)、ナット M2ねじ(短) ■ 別途購入が必要な部品(リンクは購入先の参考です。) 44mmトラックボール 1個 https://a.aliexpress.com/_c3zJCxw9 https://a.aliexpress.com/_c4OE5kIt 19mmトラックボール 1個 ※軽量玉推奨です https://booth.pm/ja/items/8738863 https://shop.beekeeb.com/products/19mm-trackball RP2040-Zero 1個 https://www.switch-science.com/products/7886/ 1.28インチ円形タッチスクリーンディスプレイ (wave share) 1個 https://www.switch-science.com/products/9027?_pos=6&_sid=88367ffc3&_ss=r https://www.waveshare.com/1.28inch-Touch-LCD.htm スイッチ D2F-01F 7個 https://akizukidenshi.com/catalog/g/g114313/ ※組立済みをご注文の場合、RP2040-Zero 、タッチスクリーンディスプレイ、スイッチ D2F-01Fを組み込んだ状態になります。 ※一部動作確認済みの互換品を使用します。 ※44mm、19mmのトラックボールは別途必要です。 ■ オプション　※別途購入することで取り付けが可能です。 振動モータ：こちらでの販売はありません。下記の振動モータを取り付けることが可能です。 https://a.aliexpress.com/_c3A80C0d ※配線が必要です。 　モータと基板を直接配線しても問題ないですが、2ピンPHコネクタの「配線付きハウジング」と「ベース(サイド型)」があると組立、メンテナンスがしやすいです。 スラストベアリング：市販のスラストベアリングの玉をセラミック玉に変更した物を販売予定です。（セラミックに交換しなくても使用する事は出来ます。） ベアリング https://amzn.asia/d/0aRS7IYy セラミック玉（3mm） https://ja.aliexpress.com/item/1005010702098561.html?channel=twinner ※市販品を購入する場合、玉のサイズが規格で決まっていないため、サイズが合う事を確実に保証出来ません。 ■製品の使い方 https://mass-work.github.io/omni_kbd_hp/#/usage ■ビルドガイド https://github.com/mass-work/vial-qmk/blob/vial/keyboards/omni_kbd/doc/omniTB_build_guide.md ■その他 一部部品が仮組されている場合があります。分解してから組み立ててください。 初期不良や不足品などがあった場合は、booth経由でご連絡願います。 組立のサポートは omni kbd のディスコードサーバーにて行います。 下記リンクからサーバーに入り、サポートチャンネルにてご連絡下さい。 https://discord.gg/dQM3sVPgT6 ※本ページの内容について、予告なく変更の可能性があります。 　購入時は記載の内容を確認の上、ご購入いただくようお願いいたします。 ■免責事項 ・製品について 本製品は、自作キーボードの組み立ておよび使用を目的としたキットです。 購入者ご自身の責任において組み立てを行い、使用してください。 また、本製品の使用または使用不能に起因して発生するいかなる損害についても、 販売者は責任を負いません。 ・安全性について 製品の組み立てや使用において発生する怪我や事故、その他の損害について、販売者は一切の責任を負いません。 半田付け作業や電子部品の取り扱いには十分に注意し、安全な環境で行ってください。 小さな部品が含まれているため、お子様やペットの誤飲を防ぐよう保管にはご注意ください。 ・技術サポートについて 本キットはDIY向け製品であり、組み立ての成功や動作の保証をするものではありません。 提供される説明書やサポートは、一般的な参考情報として提供されるものであり、全ての問題を解決することを保証するものではありません。 ・改造やカスタマイズについて 本製品を改造またはカスタマイズした場合、その結果生じる問題については一切の責任を負いません。 改造やカスタマイズに関しては、購入者の判断と責任において行ってください。 ・保証および返品について 製品に初期不良が認められた場合を除き、返品・交換には対応いたしかねます。 初期不良が発生した場合は、商品到着後30日以内にご連絡ください。それ以降の対応はお受けできません。 ・法的遵守 本製品の使用は、購入者の地域における全ての法律および規制に従って行ってください。
