wristball2（お苦しみキット）
- 支払いから発送までの日数：7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 5,000

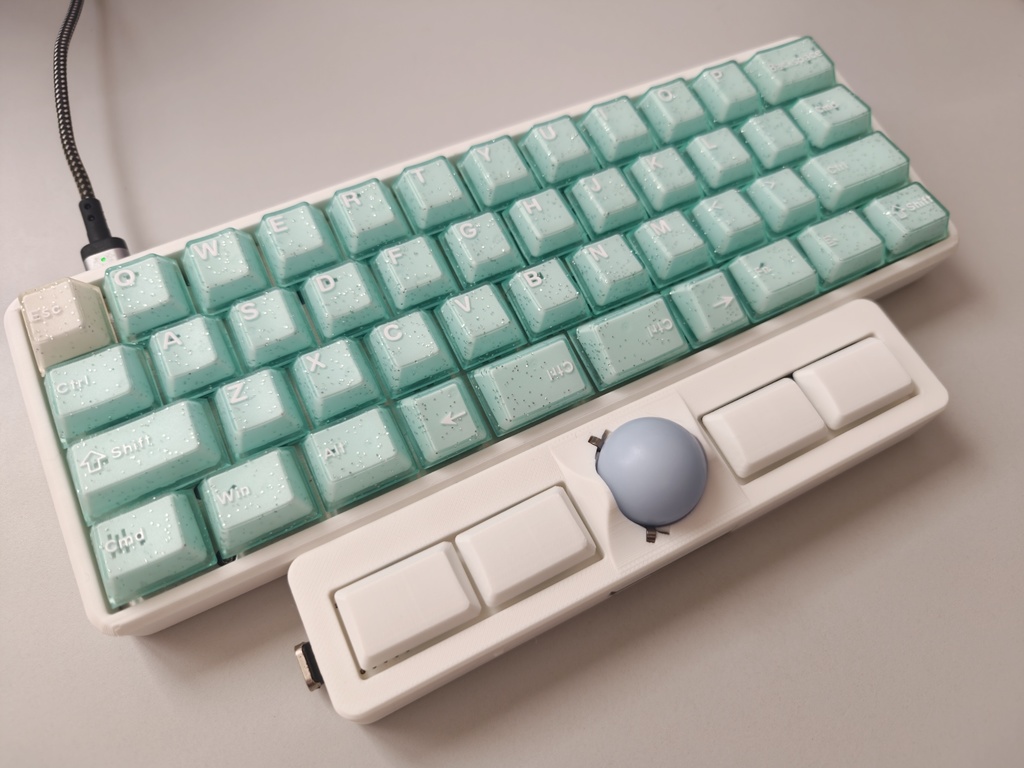

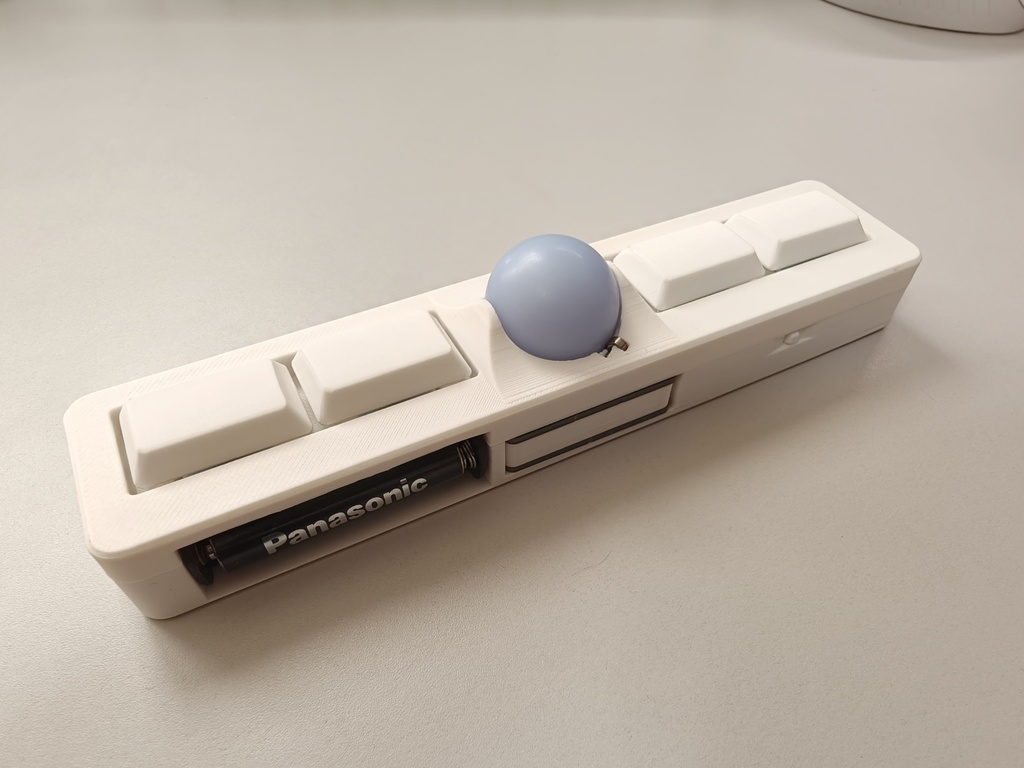

wristball2はトラックボールを載せた無線トラックパッドです。 キーボードとリストレストの間に入れて後付けトラックボールマウスとしてお使いいただけます。 本製品は自作キーボードのお苦しみキットとなっております。 お苦しみの名の通り、パーツを自分で調達して、ケースを3Dプリンターで印刷して、ビルドガイドなしに組み立てる必要があります。 サポートもないので組み立てる自信のある方のみご購入ください。 7割ぐらいの部品がすでにはんだ付けされていて、はんだ付けが必要な部品は7種類です。 本製品の回路設計の一部は、cormoran氏のDYA Dashキーボード (https://github.com/cormoran/dya-dash-keyboard) の 回路図を参考にしています。 Original schematic design: MIT License Copyright (c) cormoran https://github.com/cormoran/dya-dash-keyboard
組み立て時の参考
このポストを参考に組み立ててください。 https://x.com/gohanda_kbd/status/2008527224631423374 必要な部品のURLはこちらでまとめています。 https://gohanda11.github.io/keyboard_buildguide/wristball2.html
キット内容
・PCB：1枚 ・センサー基板：1枚 ・ピンヘッダー：2個 ・ピンソケット：2個
キット以外に必要なもの
・XIAO nRF52840：1個 ・単四電池(充電池推奨)：1個 ・Chocスイッチ：4個 ・ロープロキーキャップ(1.5u)：4個 ・Chocソケット：4個 ・単四電池ホルダー：2個 ・M2ねじ(10mm)：4個 ・インサートナット(M2*3㎜*4㎜)：4個 ・ゴム足(Φ6*2mm)：4個 ・PMW3610：1個 ・25mmトラックボール：1個 ・ベアリング(外径4mm、内径1.5mm、幅2mm) : 3個（ベアリング支持時） ・平行ピン(Φ1.5*8mm)：3個（ベアリング支持時） ・支持球：3個（支持球支持時） ・ケースデータ（購入後に購入履歴からダウンロード） ・3Dプリンター ・はんだセット ・ドライバー ・USB-C
はんだ付けが必要な部品
・Chocソケット ・ピンソケット ・コンスルーとXIAO nRF52840 Plus ・電池ホルダー ・PMW3610 ・ピンヘッダー
対応スイッチ
・Choc
ケースデータについて
販売しているデータ(STEP)は私の所有する3Dプリンター(P1S)に合わせて調整しています。 ご自身の3DプリンターやJLC3DPなどで印刷すると不具合があることがあります。自己責任でケースの作成をお願いします。 ・オリジナルのままでの使用：非商用のみ ・改変した場合：商用利用可能 ・データファイル自体の再配布・販売禁止(改変した場合も同様) ・改変後の3Dプリント製品等の販売は可能
3Dプリンターについて
ケース印刷のために3Dプリンターが必要です。 お持ちでない場合はBambu Lab A1 miniがおすすめです。 https://jp.store.bambulab.com/products/a1-mini
