マルチジョイント（有孔ボード/ワイヤーネット）
- ダウンロード商品¥ 0

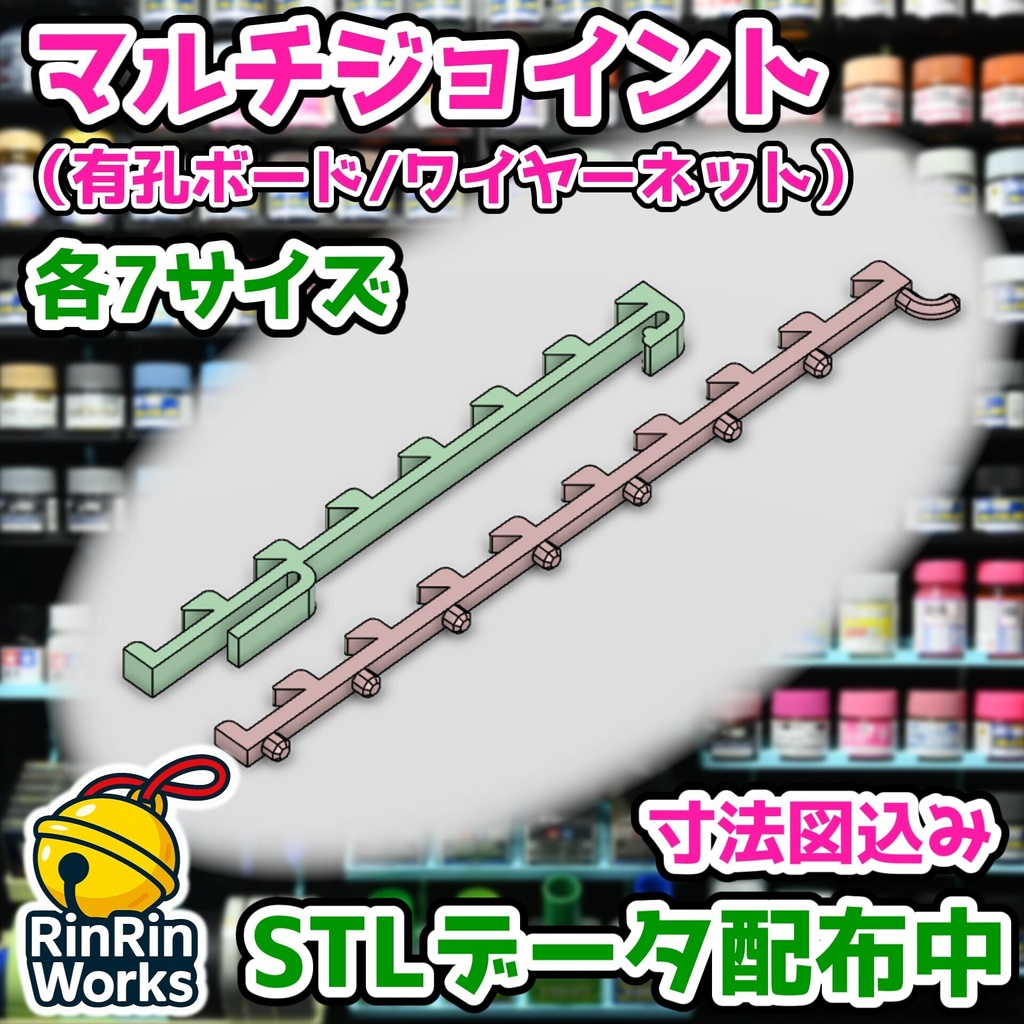

有孔ボードに取り付けて使える、3Dプリント用マルチジョイントのデータセットです。 りんりん製作所で展開しているマルチジョイント規格に対応しており、各種ホルダーを着脱して使用できます。 本データには、マルチジョイント本体（有孔ボード/ワイヤーネット）と動作確認用の汎用トレイの3Dデータ、ジョイント部の寸法図が含まれています。
【特徴】
・シンプルな形状で容易に着脱可能なジョイント方式です。 ・有孔ボードやワイヤーネットの拡張性を高め、レイアウトの自由度が向上します。 ・一般的な有孔ボードやワイヤーネットより細かいピッチでホルダーを配置可能です。 ・横方向はピッチに依存せず、任意の位置に取り付けできます。
【対象の有孔ボード/ワイヤーネット】
有孔ボード ・ピッチ：25 mm ・穴径：5 mm ワイヤーネット ・ピッチ：約 34 ～ 40 mm ・ワイヤー径： 約 2.5 mm以下 ※ご使用の有孔ボード/ワイヤーネットやプリント環境によっては取り付けできない場合があります。
【データ内容物】

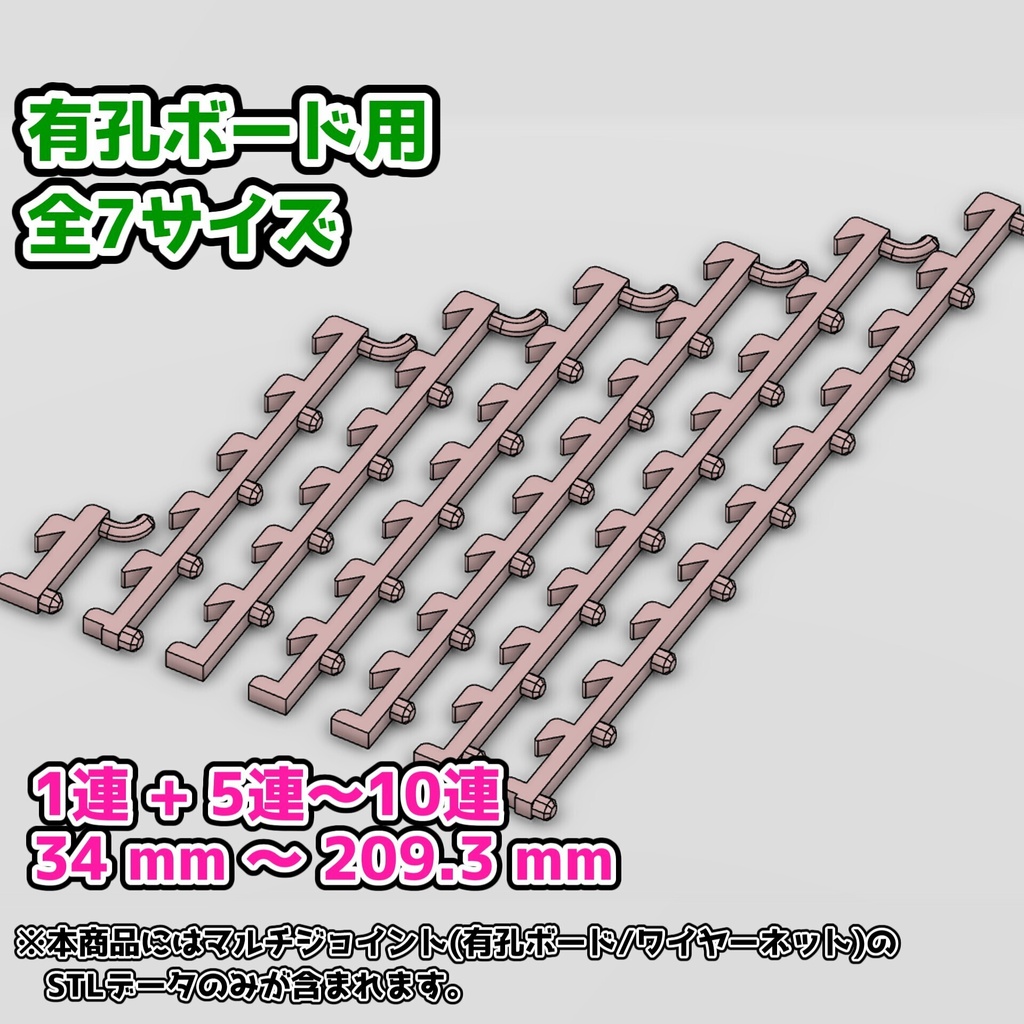

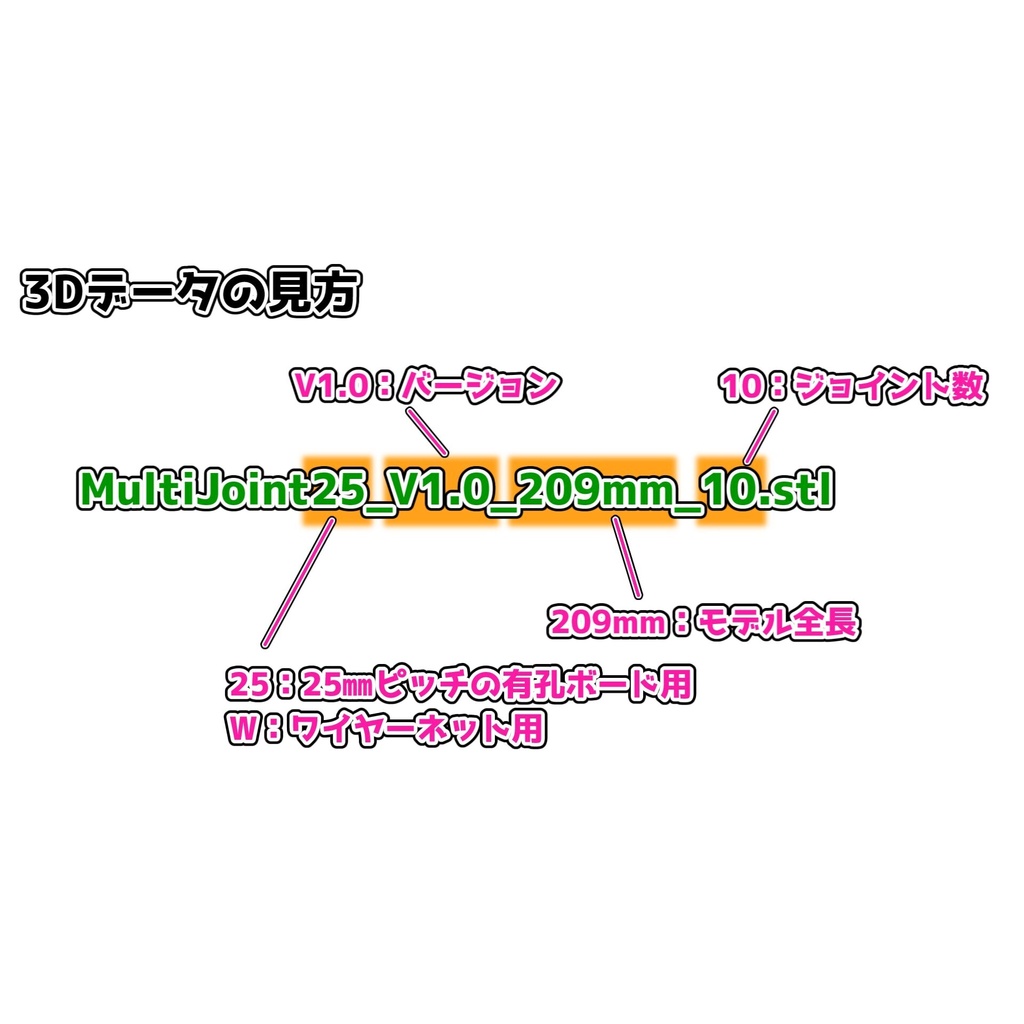

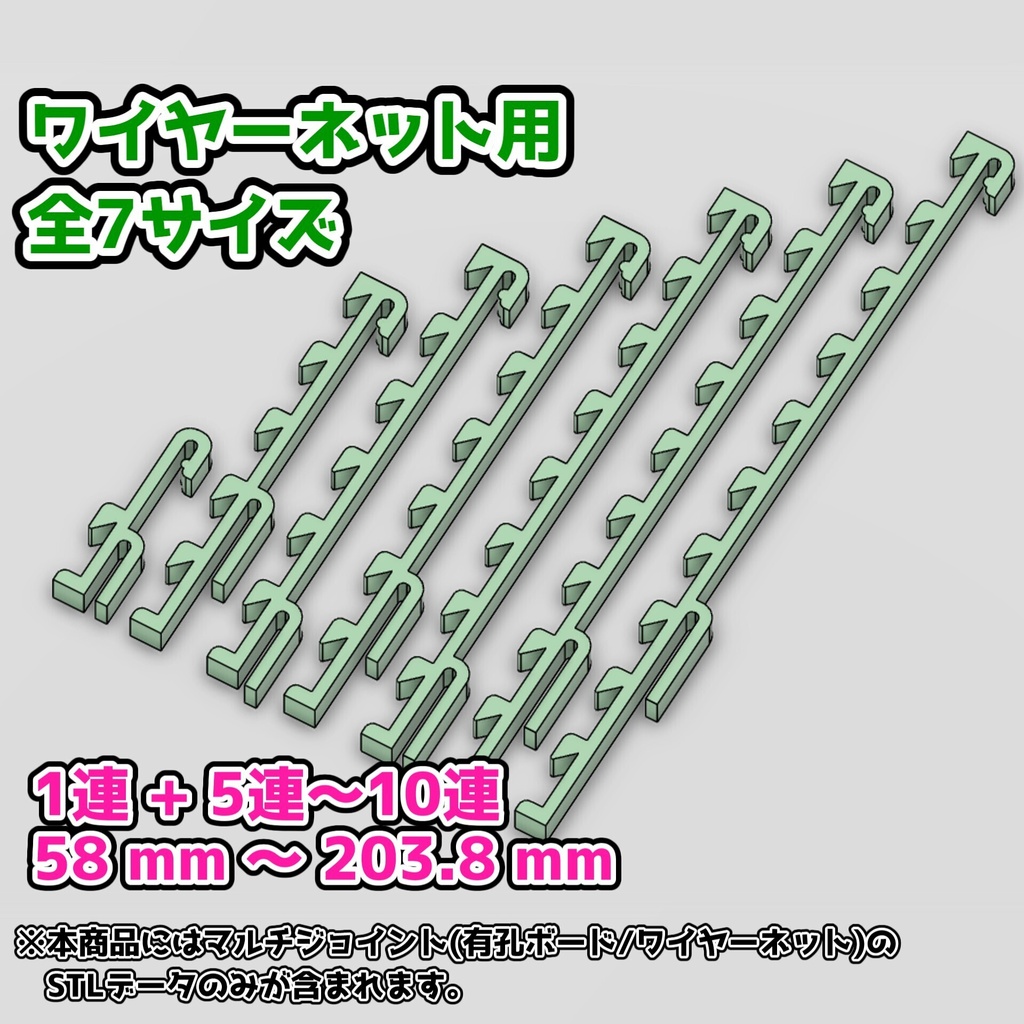

・マルチジョイント（有孔ボード用）3Dモデル：STL形式 × 7種類 ・マルチジョイント（ワイヤーネット用）3Dモデル：STL形式 × 7種類 ・汎用トレイ：STL形式 × 1種類 ・ジョイント部分の寸法図：PNG形式 ・readme（注意事項・配布元情報）
【注意事項】
・本データの公開期間は未定です。 ・予告なく公開・配布を終了する場合があります。 ・データ内容は予告なく更新される場合があります。 ・本データの成形および動作確認は eSUN マットPLAを使用しています。 ・3Dプリント結果はプリンター設定や素材により異なる可能性があります。 ・プリント時のトラブル・破損については保証いたしかねます。 ・使用時は安全に十分ご注意ください。
【利用規約】
・本データは 個人利用の範囲 でご使用いただけます。 ・データの 再配布・転売・二次配布 を禁止します。 ・改変したデータの再配布も禁止します。 ・3Dプリントした物の 販売（物販） はご遠慮ください。 ・商用利用をご希望の場合はご相談ください。
【更新履歴】
2026/1/31：β版公開 2026/6/20：V1.0公開 V1.0 ・ファイル名を β版 → V1.0 に変更しました （※3Dモデル本体の形状に変更はありません） ・1連タイプのマルチジョイント のSTLデータを追加しました ・ワイヤーネット対応マルチジョイント のSTLデータを追加しました
【解説動画について】
YouTubeにて本データの説明動画を公開しています。 取り付け方法や使用例を確認できますので、事前のご視聴をおすすめします。 また、マルチジョイント関連の製作動画も多数投稿していますので、ぜひあわせてご覧ください。
