ミニッツ Mini-Z F1 モーターケース(F1STD,LM) Ver0 3Dプリント用データ
- ダウンロード商品¥ 2,480
ミニッツF1純正モーターケースセット「MF17」および純正シャフトの生産終了に伴い、互換開発した 「01-STD-Motor case」 と、ミニッツLMシャフトが装着できる 「03-LM-Motor case」 をセットとして販売します。 設計コンセプトは、モーター位置を可能な限り低く配置し、低重心化と冷却性能の向上を同時に実現すること。さらに、精度確保のために 専用リヤサスプレートを一体化設計 とし、剛性と取り付け精度を高めています。 サスプレートのばね力は、純正樹脂タイプの「M」に近い特性を持ち、「S」はMFW18に近い、テストでは「H」を使用し、実際にベストラップを更新しています。 ミニッツGPサーキット30Sで約2000周の耐久テストを行い、割れなどの問題は確認されていません。ベアリング使用を推奨し、バリを丁寧に処理すればスムーズに装着できる設計です。 素材は高品質PLAを推奨。モーター接触部にはABSが最適ですが、テストではPLAでも十分な耐久性を確認済み。万が一破損してもデータ製品のため再印刷が可能で、長期的に安心して使用できます。
利用規約
• 本商品は 3Dプリント用データ です。完成品は付属しません。 • データは 個人利用の範囲内 で自由にプリントしてご使用いただけます。 • データの 再配布・転売・共有、および 改変データの配布・販売 は禁止します。 • デジタル商品の性質上、購入後の返品・返金はできません。 • プリント環境により仕上がりが異なるため、製品保証はできません。 • データをダウンロードした時点で、本利用規約に同意いただいたものとみなします。 • 内容をご理解いただける方のみご利用ください。 • ご不明点があればお気軽にお問い合わせください。 • 安心してご利用いただけるよう、今後も改善を続けてまいります。 • Katsu 3D Lab では Mini-Z、SIMAGIC などのパーツを中心に展開しています。 Terms of Use • This product consists of 3D printing data only. No finished item is included. • You may print and use the data freely for personal use. • Redistribution, reselling, sharing, or distributing modified versions of the data is strictly prohibited. • Due to the nature of digital products, refunds cannot be provided after purchase. • Print quality may vary depending on your printing environment; therefore, no product warranty can be offered. • By downloading the data, you are considered to have agreed to these Terms of Use. • Please purchase only if you understand and agree to these conditions. • If you have any questions, feel free to contact us. • We will continue improving our products so you can use them with confidence. • Katsu 3D Lab mainly offers parts for Mini-Z, SIMAGIC, and related systems. 使用条款 • 本商品为 3D 打印数据，不包含任何实体成品。 • 您可在 个人使用范围内 自由打印和使用本数据。 • 严禁 以任何形式对数据进行 重新分发、转售、共享，亦不得发布或销售 修改后的数据。 • 由于数字商品具有可复制性，购买后恕不接受退款或退货。 • 打印效果会因设备、材料及环境差异而有所不同，本店无法对成品质量提供保证。 • 自您下载数据之时起，即视为已充分理解并同意本使用条款的全部内容。 • 若您对条款或商品内容有任何疑问，欢迎随时与我们联系，我们将尽力为您提供协助。 • 为提升您的使用体验，我们将持续改进与优化产品。 • Katsu 3D Lab 主要提供 Mini-Z、SIMAGIC 等相关系统的零件数据，欢迎关注后续更新。
更新履歴
商品内容

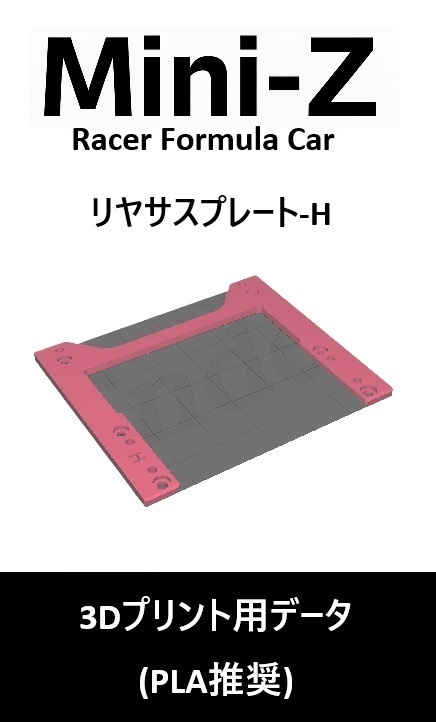

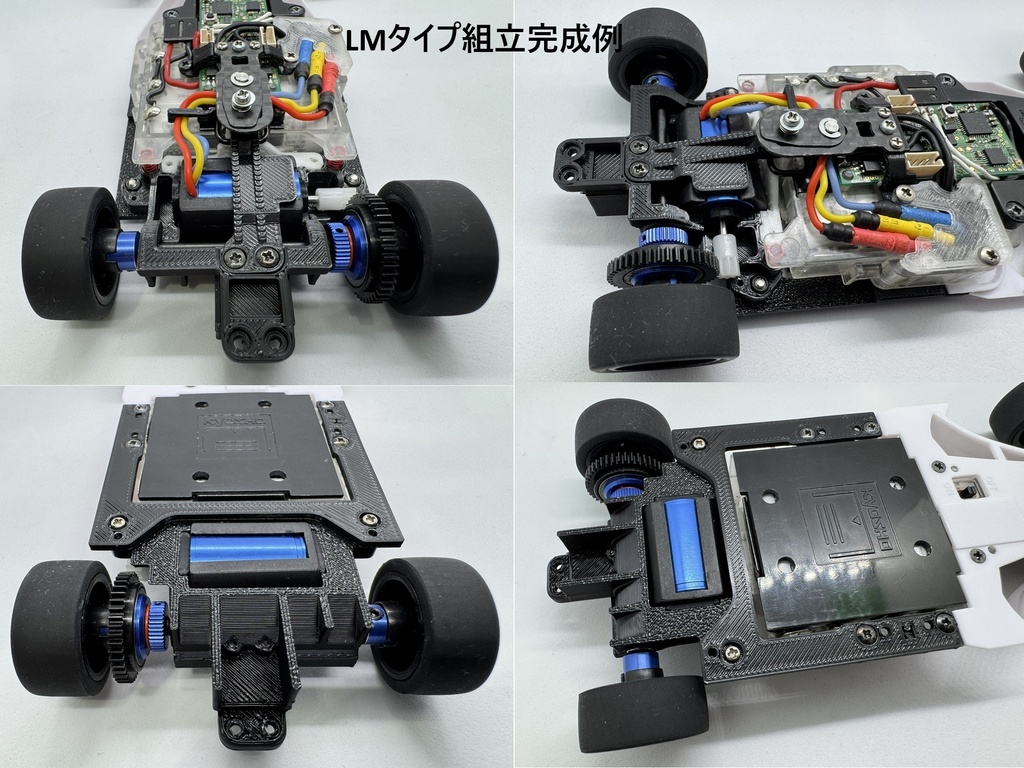

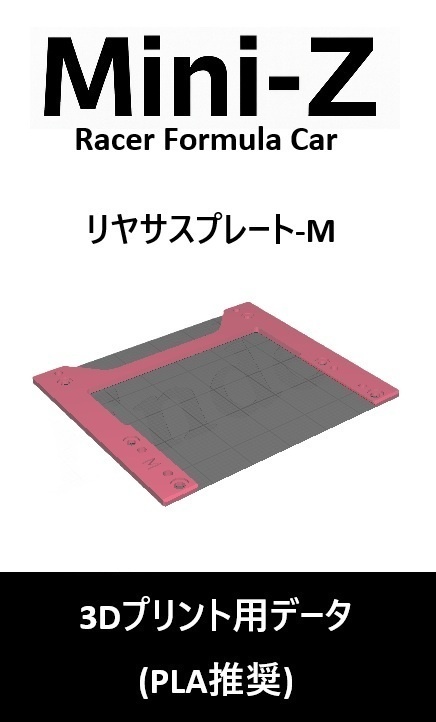

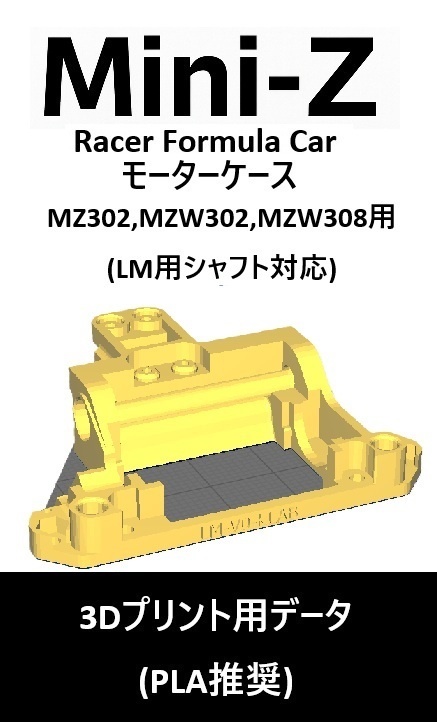

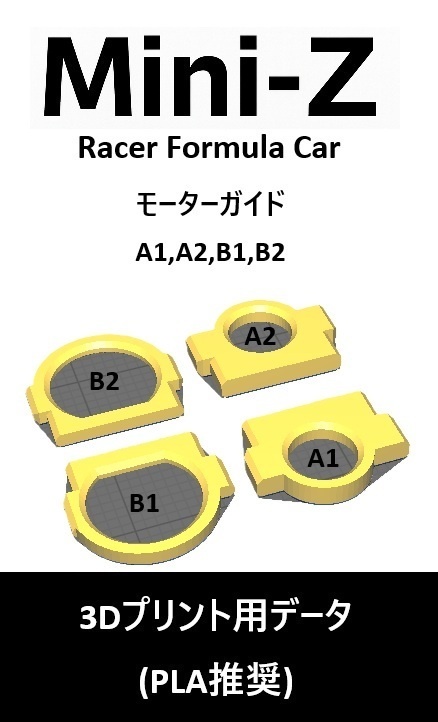

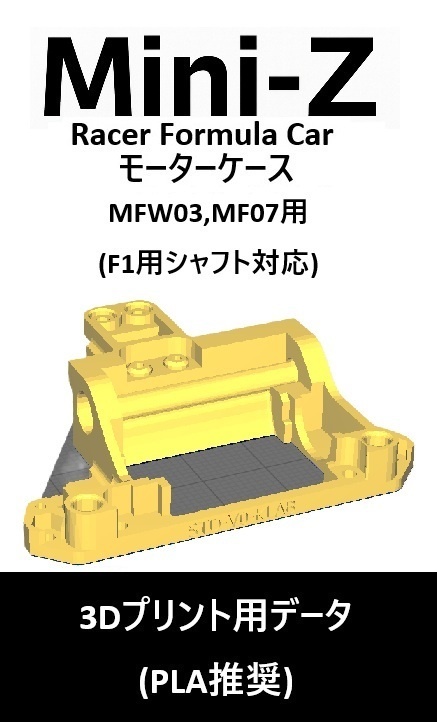

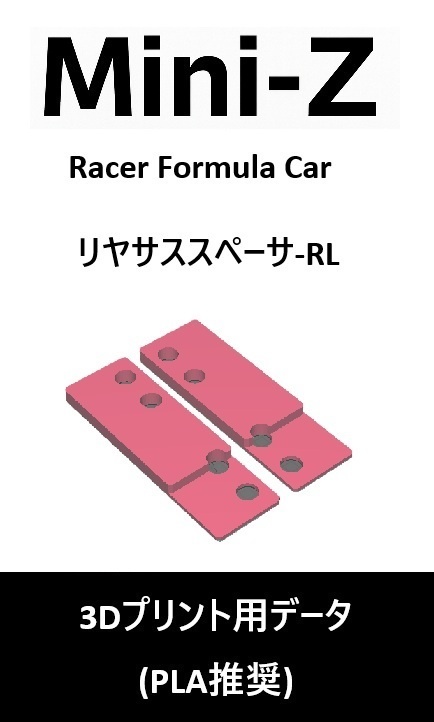

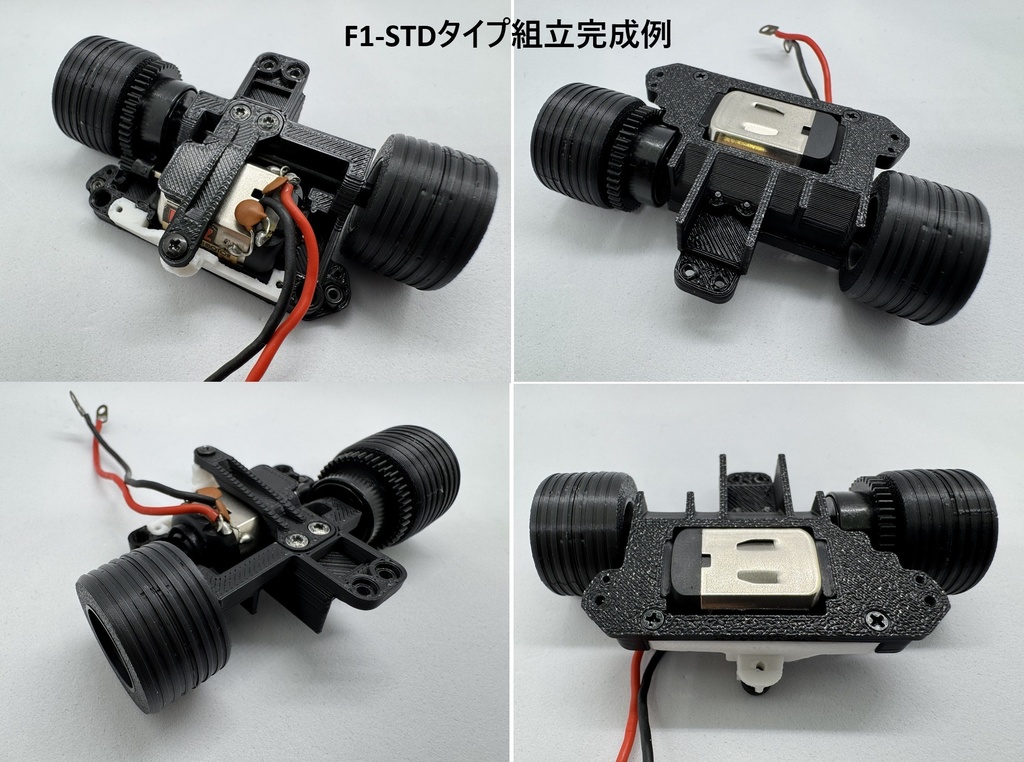

• 3Dデータ(STL)_材質 PLA(密度100%推奨) 01-STD-Motor case-V0-361a 02-STD+LM-Motor BK-V0-361b 03-LM-Motor case-V0-376a 04-Motor Guide A1-V0-369 05-Motor Guide A2-V0-363 06-Motor Guide B1-V0-370 07-Motor Guide B2-V0-364 08-Motor Stopper-V0-372 09-Rear Sus plate-H-V0-398 10-Rear Sus plate-M-V0-400 11-Rear Sus plate-S-V0-401 12-Rear Sus Spacer(RL)-V0-399 (04_05_08はABS密度100%でも可) • 組立図(JPG) 組立図1 組立図2 • 完成例(JPG) 完成例-STD 完成例-LM • 利用規約 利用規約.TXT • 印刷方向参照(PNG) 01-STD-Motor case 02-STD+LM-Motor BK 03-LM-Motor case 04_05_06_07_Motor Guide 08-Motor Stopper 09_12_Rear Sus plate-H_Rear Sus Spacer(RL) 10_12_Rear Sus plate-M_Rear Sus Spacer(RL) 11_12_Rear Sus plate-S_Rear Sus Spacer(RL) 合計25個のファイル
組立について

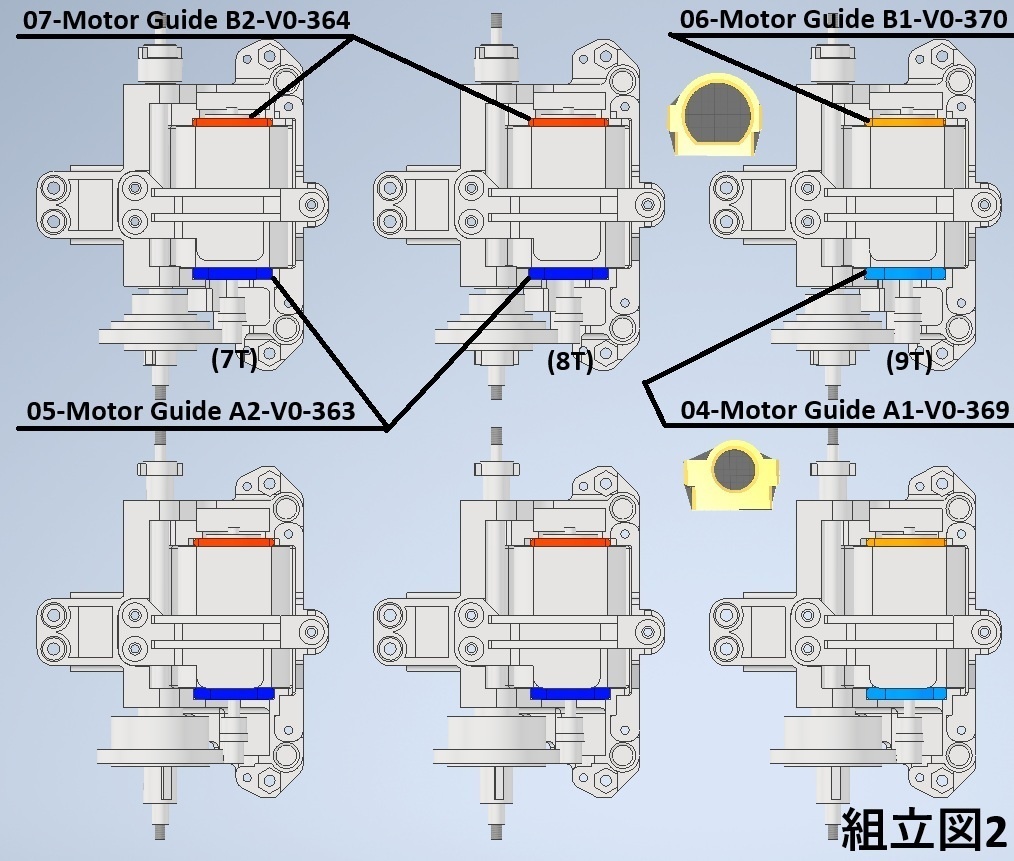

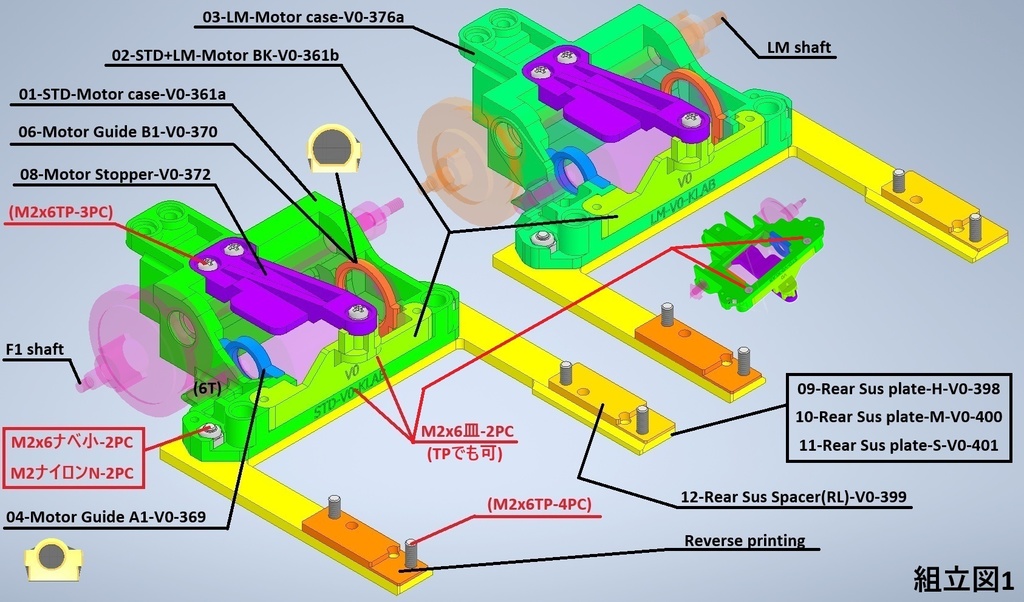

1.組立図1,2を参照 2.ねじは赤字をご準備下さい。 3.添付STL_01～12以外の部品は別途ご準備願います。 4.取付穴はφ2キリ、タップ下穴はφ1.5キリで通してから組立推奨(組立が簡単になります) 5.モータガイドはモータケース下面と同面まで押し込んだ位置が適正位置です。
対応ボディ（確認済）
・MP4-20 ・MP4-22 ・F248 ※その他のボディも取付可能と思われますが未確認です。
