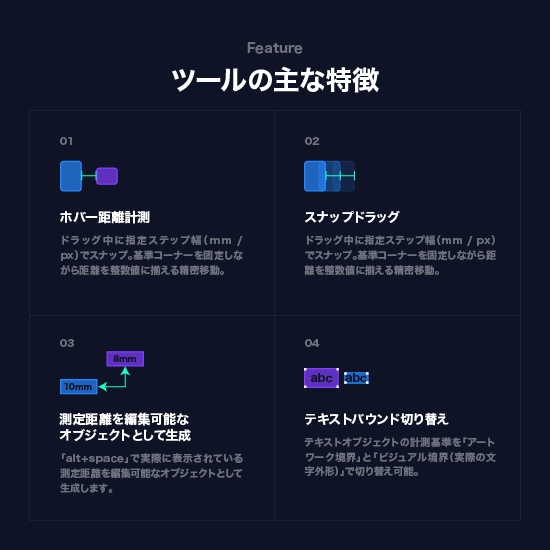

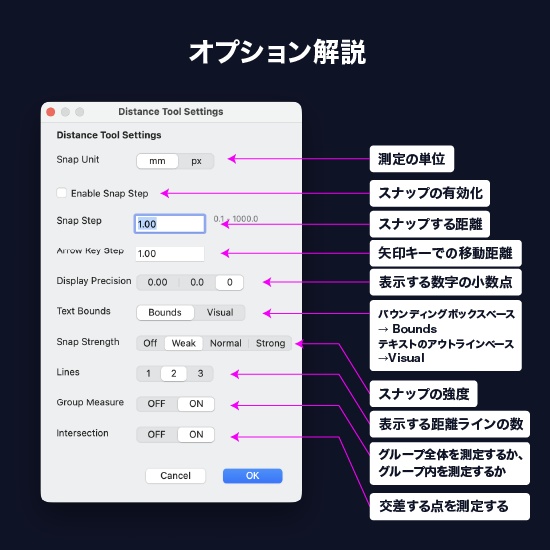

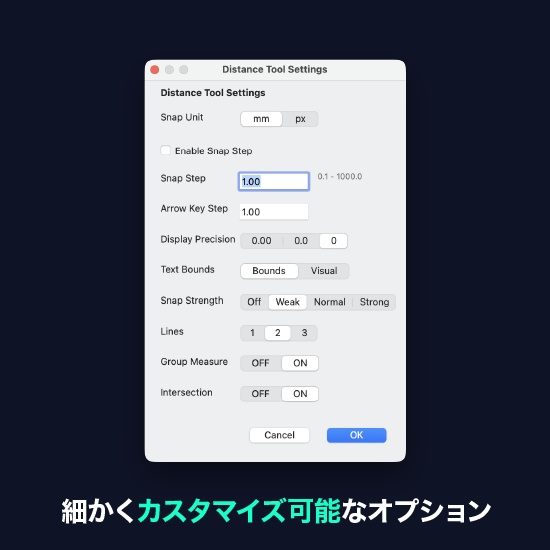

●概要 ※詳しくは動画をご覧ください。 このツールは、Adobe Illustrator上でオブジェクト間の距離を視覚的に確認しながら、選択、移動、スナップ、距離の書き出しまで行うための距離計測ツールです。 基本は「選択中のオブジェクト」と「カーソル下の参照対象」との距離を、その場でラインと数値で表示します。 ●主な機能 ・Alt+Hoverで距離をオーバーレイ表示します ・距離表示は水平・垂直ベースで、数値ラベルと矢印付きラインで表示されます ・オブジェクトが別オブジェクトの内側にあるケースでは、通常は通常処理を優先し、Altを押したうえで大きい参照オブジェクト上をHoverしたときだけ、上下左右4方向の距離表示になります ・ガイドも距離参照対象として扱えます ・Lock Guidesが有効なとき、ガイドはクリック選択やドラッグ対象になりません ・マーキー選択では、ロックされたガイドや異常に大きい疑似オブジェクトを拾わないようになっています ・グループ測定のON/OFFがあります ・Group ONでは、グループ全体を1つのバウンディングボックスとして測定します ・Group OFFでは、グループ内部の個別オブジェクトを測定対象として扱います ・交点測定のON/OFFがあります ・Intersection ONのときは、選択オブジェクトとは別の2オブジェクトの交点をHoverすると、その交点から選択オブジェクトまでの距離を測れます ・交点にはシアンのマーカーが表示されます ・交点が選択オブジェクトの内側や帯域内にある場合も、必要に応じて上下左右の補助距離線が追加表示されます ・矢印キーで選択オブジェクトを移動できます ・スナップ刻みを設定すると、移動量や距離表示を指定単位で扱えます ・Alt+Spaceで、現在表示中の距離オーバーレイを実際のアートワークとして書き出せます ・書き出し結果は別レイヤーに生成され、1つのグループにまとまり、ラベルはライブテキストです ●設定できる項目 ・単位：mm / px ・スナップ刻み ・矢印キー移動量 ・スナップ刻みの有効 / 無効 ・表示桁数 ・テキスト境界の判定方法：Bounds / Visual ・スナップ強度 ・距離線の本数：1 / 2 / 3 ・Group Measure：OFF / ON ・Intersection：OFF / ON ●制約 ・基本の距離計測は、パス形状そのものではなく、バウンディングボックス基準の水平距離・垂直距離が中心です ・Intersection ONだけは例外で、交点という「点」を基準に測定します ・交点測定は、実際に交差しているパス同士に対してのみ有効です。交差がなければ通常測定に戻ります ・このツールは、常時寸法線を保持するCAD的なツールではなく、基本はHover中の一時表示です。恒久的に残したい場合はAlt+Spaceでアート化します ・書き出しは「その時点で表示されている距離表現」の出力です。元のオブジェクトとの拘束関係は持ちません ・Alt+Spaceのショートカット実装はmacOS前提です ・複数選択時の移動はできますが、距離表示の基準は実質的に主対象となる選択オブジェクトベースです ●一言で説明するなら Illustrator上で、選択オブジェクトと周囲オブジェクト、ガイド、交点との距離を即座に見ながら操作でき、必要に応じてその距離表示をそのままアートとして書き出せる距離計測ツールです。 ●YouTubeタイトル案 Illustratorで距離を見ながら操作できる計測ツールを作った Illustrator用距離計測ツール｜距離表示・移動・スナップ・書き出し対応 Illustratorでオブジェクト間の距離を即確認できる便利ツール ガイドや交点まで測れるIllustrator用距離計測プラグイン Illustratorの距離確認を爆速化する計測ツール ●おすすめタイトル Illustratorで距離を見ながら操作できる計測ツール｜距離表示・移動・スナップ・書き出し対応 ●YouTube説明文 Illustrator上で、選択中のオブジェクトと周囲のオブジェクト、ガイド、交点との距離をその場で確認しながら操作できる距離計測ツールです。 Alt+Hoverで距離をオーバーレイ表示し、水平・垂直ベースの距離を数値ラベルとラインで直感的に確認できます。 さらに、矢印キーによる移動、スナップ刻みの設定、交点ベースの距離測定、距離表示のアート書き出しにも対応しています。 主な特長 ・Alt+Hoverで距離を即表示 ・数値ラベル付きの距離ラインを表示 ・ガイドも距離参照対象として測定可能 ・Group ON/OFFでグループ単位と個別オブジェクト単位を切り替え可能 ・Intersection ONで、別オブジェクト同士の交点から距離測定可能 ・矢印キーで選択オブジェクトを移動可能 ・スナップ刻み、移動量、表示桁数などを設定可能 ・Alt+Spaceで表示中の距離オーバーレイをアートワークとして書き出し可能 このツールは、CADのように寸法線を常時保持するものではなく、必要なときに距離を見ながらすばやく調整するための実務向けツールです。 恒久的に残したい距離表現は、その場でアートとして書き出せます。 Illustrator上での位置調整、余白確認、ガイド基準の調整、交点基準の確認を効率化したい方におすすめです。 +今ならおまけで！！ 選択範囲内のオブジェクトのみを選択するプラグインも同梱！！！！！！ 不具合報告・お問い合わせ gitanes.job@gmail.com
