ヘッドホンアンプ 基板 黒響-type AHPA
- 支払いから発送までの日数：7日以内ゆうゆうBOOTHパックで配送予定物販商品（自宅から発送）¥ 1,200

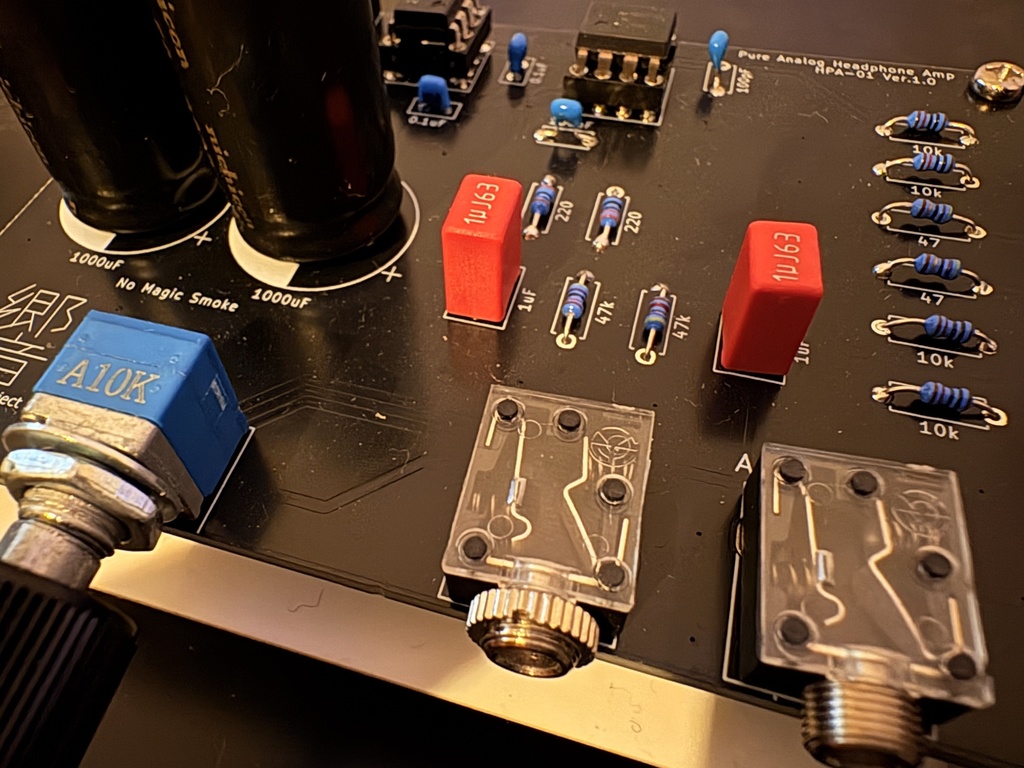

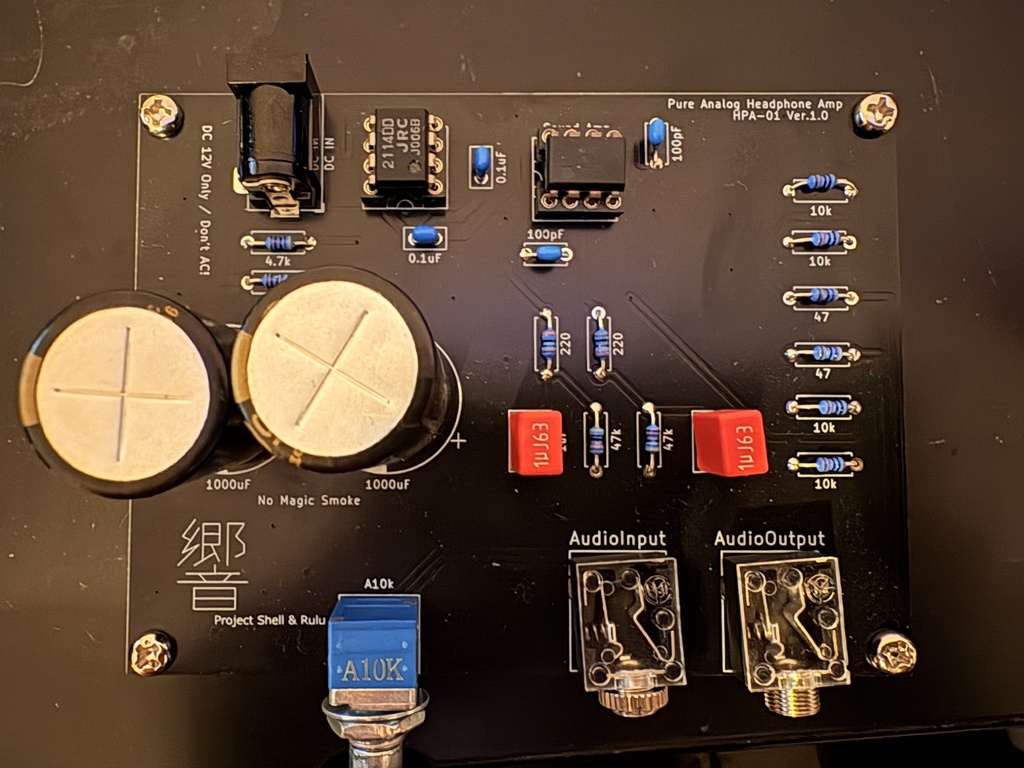

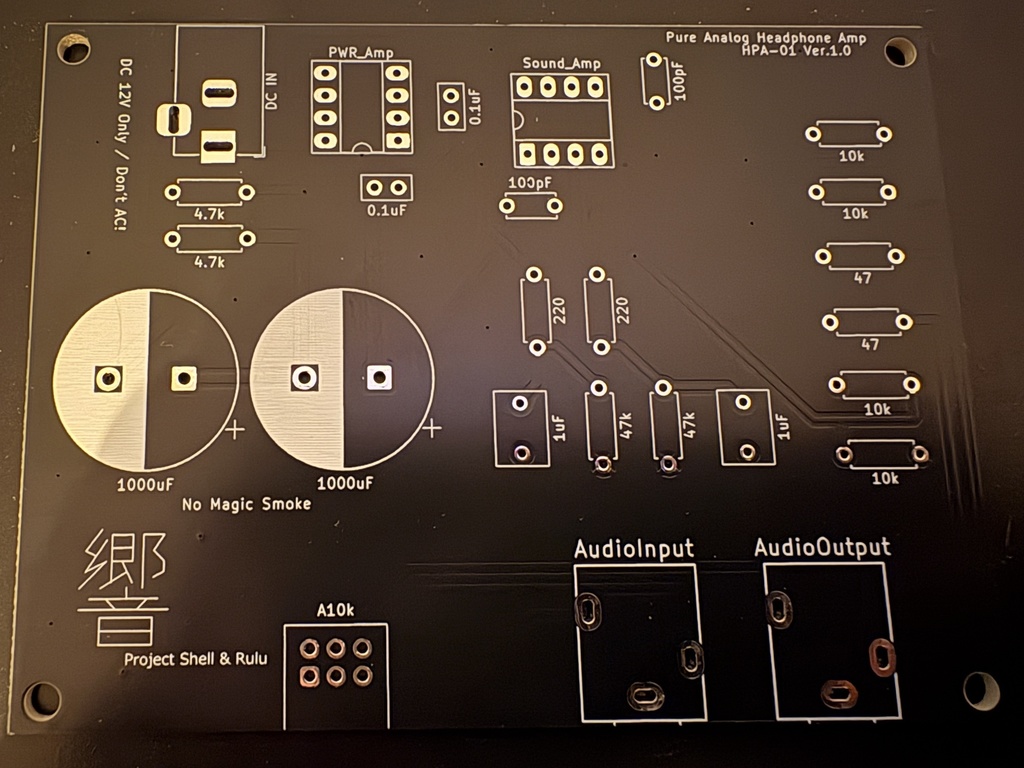

本製品は、ご自身で部品をはんだ付けして、本格的な音を楽しめるステレオヘッドホンアンプを作るための「プリント基板」です。 本来、こういったアンプを動かすにはプラスとマイナスの両方の電源（両電源）を用意するなど少し複雑な仕組みが必要ですが、この基板は一般的なACアダプターなどの電源（単一電源）をひとつ繋ぐだけで手軽に動作するよう設計されています。 【写真】 1枚目：基板本体 2,3枚目：完成版イメージ 【基板サイズ】 ・長辺：95mm ・短辺：72mm Bタイプサイズで作成しています。 【内容物】 ・基板のみ購入 基板のみの発送になります。 ・完成版 組み上げたアンプ本体の発送になります。 ACアダプタは付属しませんので別途購入してください。 電源スイッチなどが無いのでスイッチ内蔵の2.1mm内径の12V～15V推奨です。 【主な特徴】 ・初心者向け 比較的大きめ・少なめのパーツで構成しています。初心者の方向けの基板となっています。 ・ノイズを抑えたクリアな音質 基板の内部で、動作の基準となる安定した電圧（仮想グラウンド）を作り出す仕組みを取り入れており、雑音の少ない綺麗な音を再現します。 ・ダイレクトで高音質な設計（OCL方式） 音の出口にあたる部分に、音質低下の原因となりやすいコンデンサを配置しない「OCL方式」を採用しています。これにより、音の信号をピュアなままヘッドホンへ届けることができます。 ・組み上げ前の状態なので好きなパーツなどでカスタム可能です。
【注意事項（ご購入・組み立ての前に必ずお読みください）】

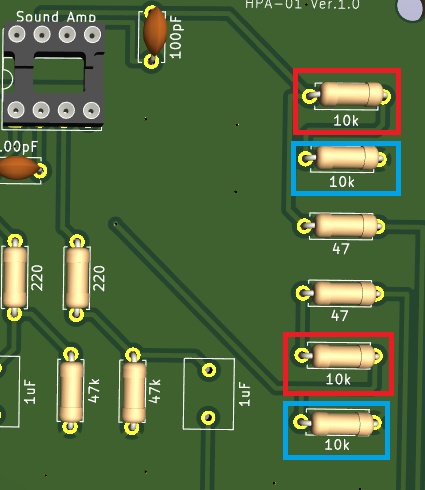

・本製品は基板のみの販売です 完成品ではありません。ご使用になるには、ご自身ではんだ付けをして組み立てる必要がございます。指定の電子部品や電源、ケーブル類は別途ご用意ください。 ・【重要】大切なヘッドホンを繋ぐ前のテストについて（OCL方式の注意点） 本製品は高音質化のために、音の出口にコンデンサを通さない「OCL方式」を採用しています。そのため、万が一はんだ付けのミスや部品の故障があった場合、ヘッドホンに本来流れてはいけない電気（直流電圧）が直接流れ込み、ヘッドホンを壊してしまう危険性があります。 組み立てが終わった後は、いきなり高価なメインのヘッドホンを繋がず、必ず「壊れても構わない100円ショップなどの安価なイヤホン」を使って、正常に音が鳴るか（異音がないか）のテストを行ってください。 ・下記の必要部品通りに組み上げた場合の増幅率は2倍です。 それ以上の増幅率にする場合は、写真4枚目の赤枠の抵抗値を大きくするか青枠の抵抗値を小さいものに変更してください。 例）赤枠を20kΩに変更 または 青枠を5kΩに変更 → 増幅率3倍 【免責事項】 ・動作・安全性の無保証 本製品はご自身で部品を集めて組み立てていただく電子工作用の基板という性質上、組み立て後の動作保証、およびご使用中の安全性の保証は一切いたしかねます。 ・サポートについて 組み立てに関する技術的なサポート（個別のトラブルシューティング、部品選びの個別相談、はんだ付けの指導など）は行っておりません。あらかじめご了承ください。 ・ノークレーム・ノーリターン お届けした基板本体に明らかな製造不良（回路パターンの断線など）がある場合を除き、原則としてノークレーム・ノーリターン（返品・交換不可）とさせていただきます。 ・本基板を使用したことによる、接続機器（スマートフォン、パソコン、ヘッドホンなど）の破損、事故、損害について、当方は一切の責任を負いかねます。ご自身の責任において、安全に十分配慮して電子工作をお楽しみください。 【仮想グラウンド仕様に伴う重要なご注意（故障を防ぐために）】 本製品は「仮想グラウンド」という特殊な仕組みを用いて高音質化を図っています。入出力ジャックのマイナス側（GND）には、一般的な機器のマイナス極とは異なる電圧がかかっているため、**以下の接続を行うと回路がショートし、基板や接続した機器が破損する大変危険な状態となります。 **絶対におやめください。 ・再生機器と電源を「共有」しないでください 【NGな例】 パソコンから音声を入力している時に、同じパソコンのUSB端子から（変換ケーブルなどを使って）本アンプの電源を取る。 【正しい使い方】 本アンプの電源は、必ず「独立したACアダプター」や「モバイルバッテリー」など、単独の電源から供給してください。 ・他のアンプやスピーカーへ出力しないでください 【NGな例】 本アンプの出力を、コンセントに繋がっている別のアンプやアクティブスピーカーの入力端子に繋ぐ。 【正しい使い方】 本製品の出力先は、必ず「ヘッドホン」または「イヤホン」のみとしてください。 ・金属製ケースに組み込む際の注意 金属製のケース（アルミケースなど）に入れて使用する場合、入力・出力ジャックの金属部分がケース本体に直接触れないように絶縁してください。（ケースを通じてショートするのを防ぐためです） 【完成版（組み立て済みモデル）をご購入の方への注意事項】 基板単体ではなく「完成版」をご購入されるお客様は、上記の注意事項に加えて以下の点も必ずお読みいただき、ご了承のうえでご購入をお願いいたします。 ・基板が露出したオープン構造です（据え置き推奨） 完成版は、商品画像の「完成版イメージ」の通り、アクリル板とスペーサーを用いた構造です。基板本体が外に露出しているため、持ち運びには適しておらず、机の上などでの「据え置き」でのご使用を想定しております。 ・水分や金属接触によるショートにご注意ください 基板や電子部品がむき出しになっているため、動作中に金属製の物（クリップや工具、ケーブルのプラグなど）が基板の裏表に触れたり、水分（飲み物や汗など）がかかったりすると、ショートして故障や発火の原因となります。設置場所や取り扱いには十分にご注意ください。 ・周囲のノイズの影響について 本製品は金属製のケースで覆われていない（シールドされていない）ため、スマートフォン、Wi-Fiルーター、その他の強い電波や電磁ノイズを発生させる機器の近くで使用すると、音声にノイズが混入する場合がございます。ノイズが気になる場合は、周辺機器から離してご使用ください。 ・発送までのお時間について（受注後の組み立て） 完成版は、ご購入いただいてから部品の調達および組み立て作業を行うため、ご注文から発送までに1週間以上お時間をいただくことがあります。あらかじめご了承ください。 ・組み立て品質に関する免責事項 はんだ付けなどの組み立て作業は、個人の手作業にて行っております。もちろん正常に音が出ることの動作確認は行いますが、プロの業者や工場生産品のような「完璧な仕上がり（はんだの美しさや、僅かな部品の傾きがないこと等）」を保証するものではございません。外観の完璧さを求められる方は、誠に恐縮ですがご購入をお控えいただきますようお願いいたします。
【必要部品】
・電源ジャック MJ-179PHなど x1 ・ACアダプター 12～15Vのもの x1 ・金属皮膜抵抗 1/4W 4.7kΩ x2 220Ω x2 47kΩ x2 10kΩ x4 47Ω x2 ・２連可変抵抗（ALPS RK097など基板取付用） Aカーブ 10kΩ ・電解コンデンサ 1000uF～2200uF x2 ・積層セラミックコンデンサ 0.1uF x2 (X7R特性のもの) 100pF x2 (C0G特性のもの) ・フィルムコンデンサ 1uF x2 (完成イメージ写真はWIMA製のもの) ・オペアンプ（2回路入） 電源用（PWR_Amp） オススメはNJM4556AD x1 音声用（Sound_Amp） オススメはLME49720 x1 ・オーディオジャック 3.5mmステレオミニジャック MJ-352W-O x2 その他アクリル板やスペーサーなど
