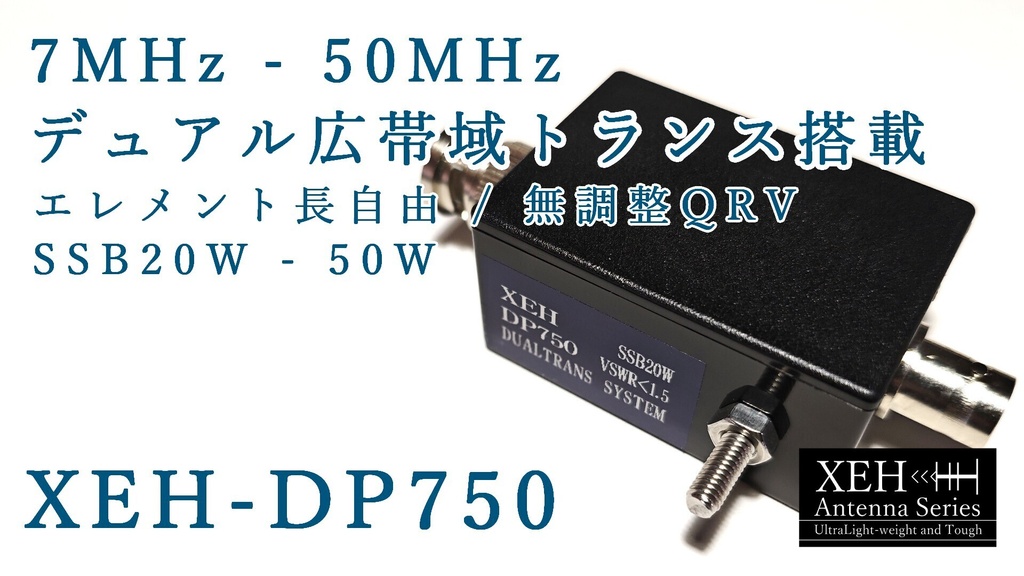

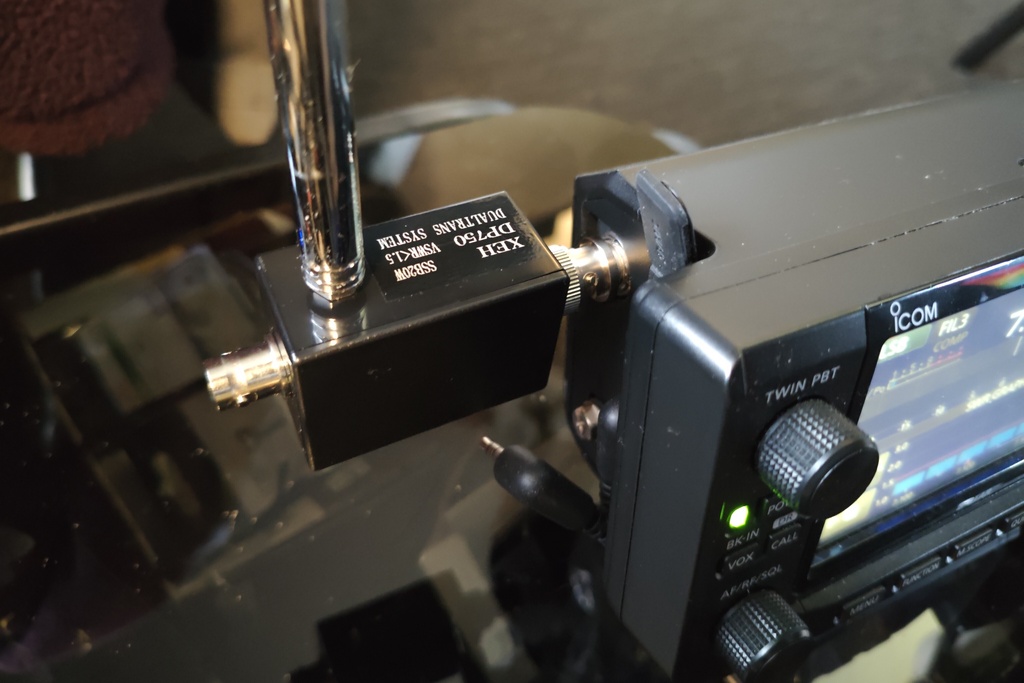

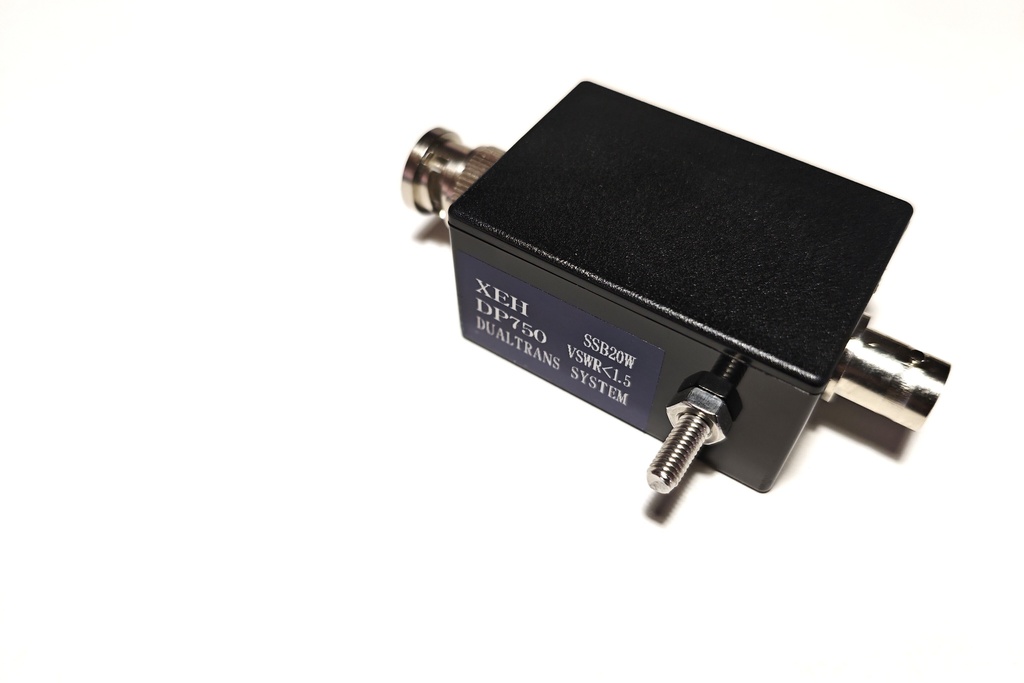

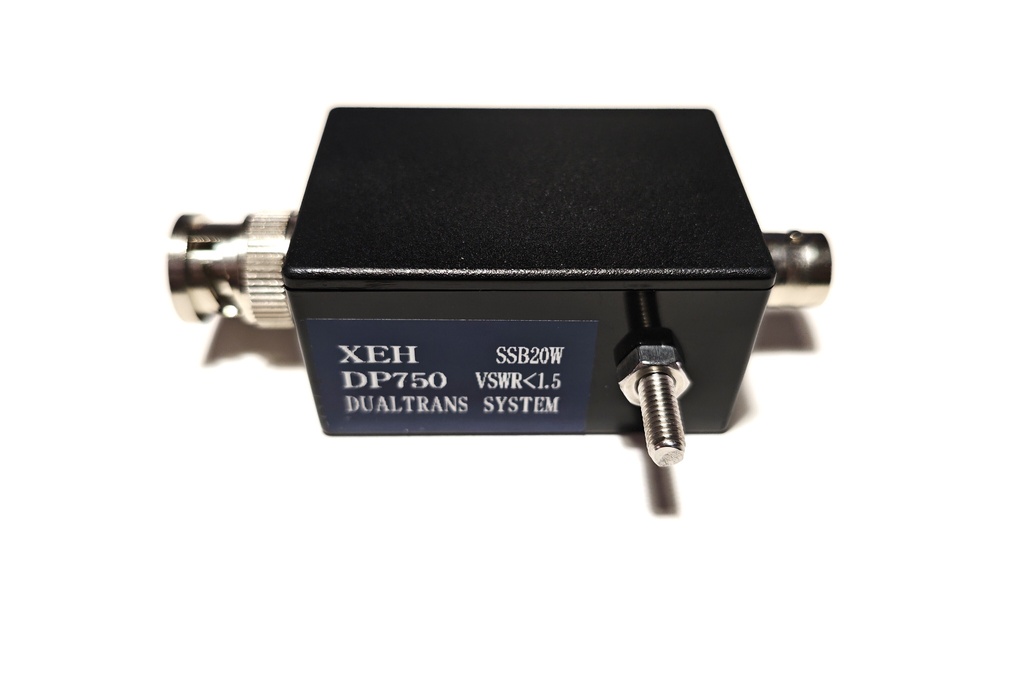

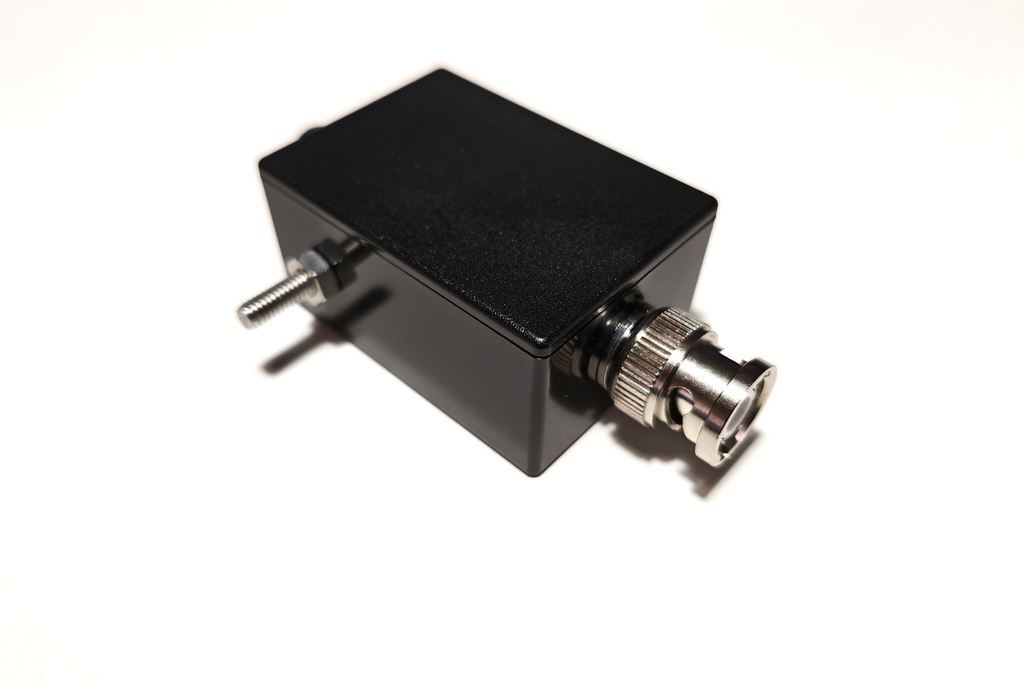

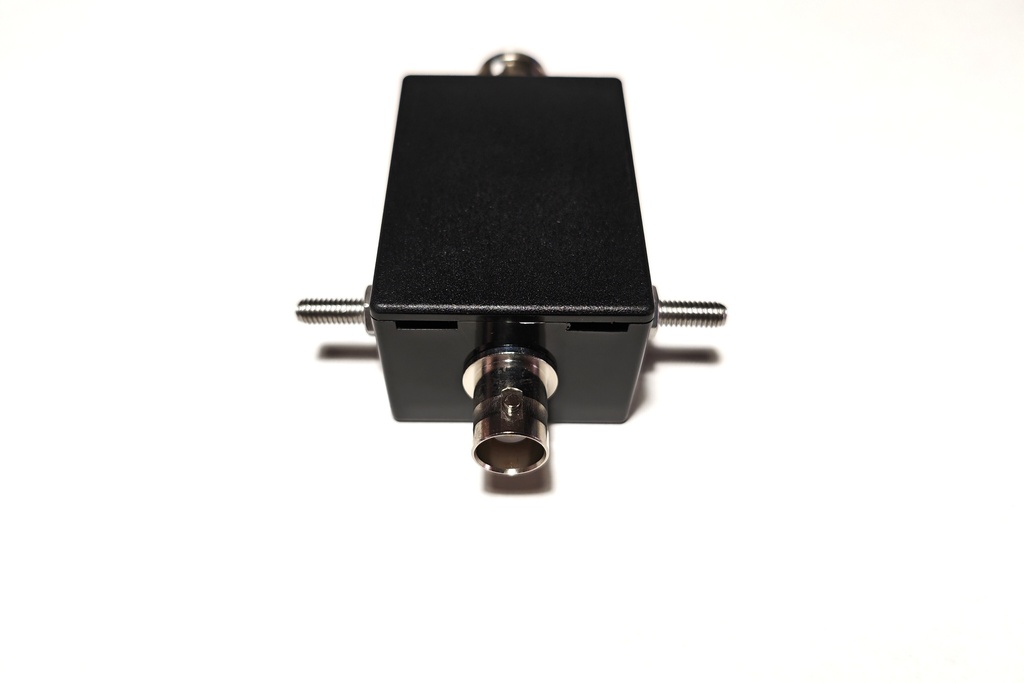

XEH-DP750 デュアル広帯域トランス搭載 7MHz~50MHz無調整QRV
- 1.2mロッドアンテナ2本セットこの商品の発送予定日: 2026年7月29日ごろ支払いから発送までの日数:7日以内あんしんBOOTHパックで配送予定物販商品(自宅から発送)¥ 11,530
- 1.2mロッドアンテナ1本セットこの商品の発送予定日: 2026年7月29日ごろ支払いから発送までの日数:7日以内あんしんBOOTHパックで配送予定物販商品(自宅から発送)¥ 10,530
- 給電部のみこの商品の発送予定日: 2026年7月29日ごろ支払いから発送までの日数:7日以内あんしんBOOTHパックで配送予定物販商品(自宅から発送)¥ 9,530

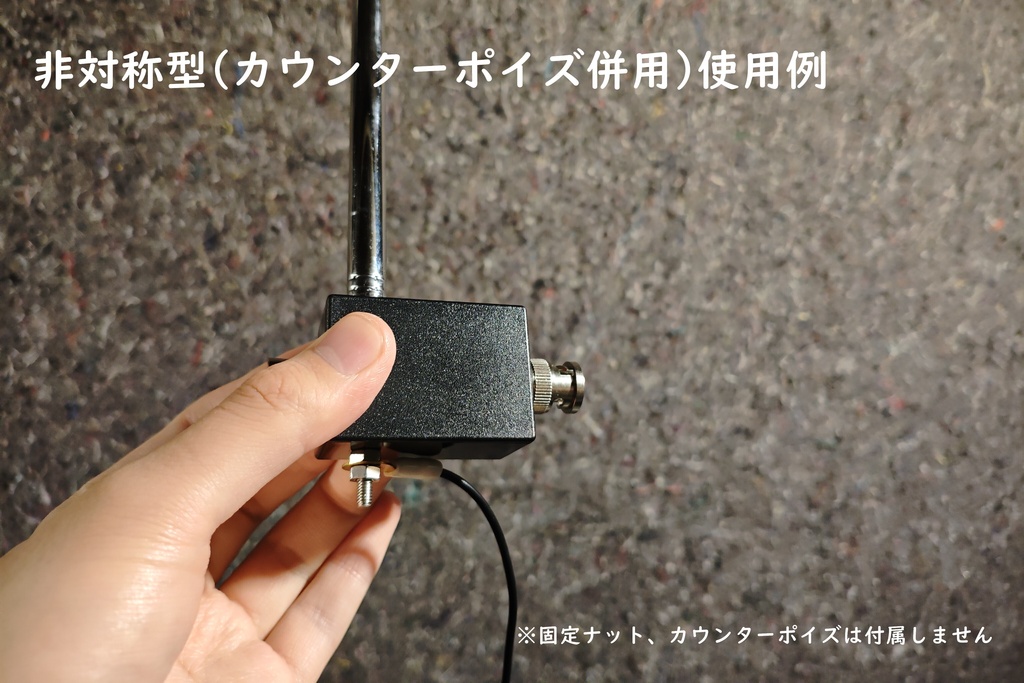

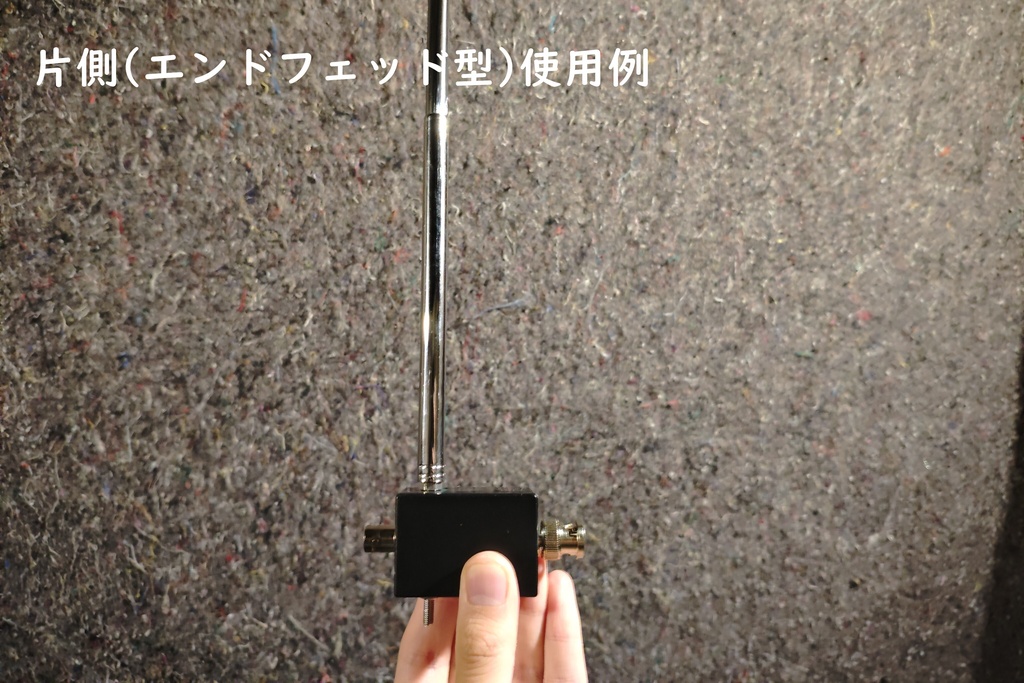

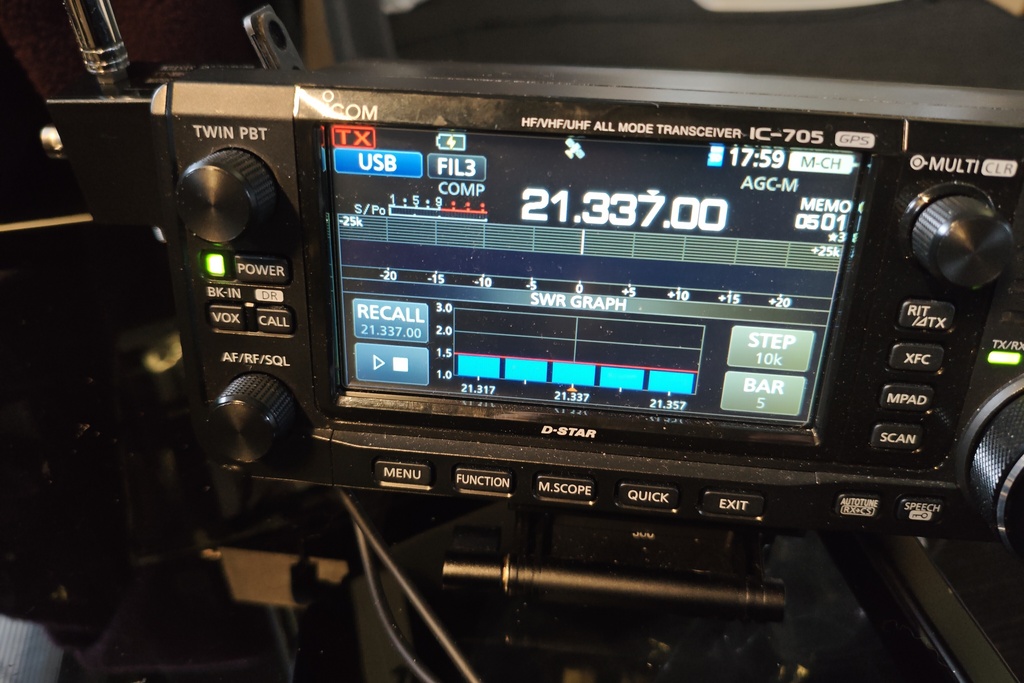

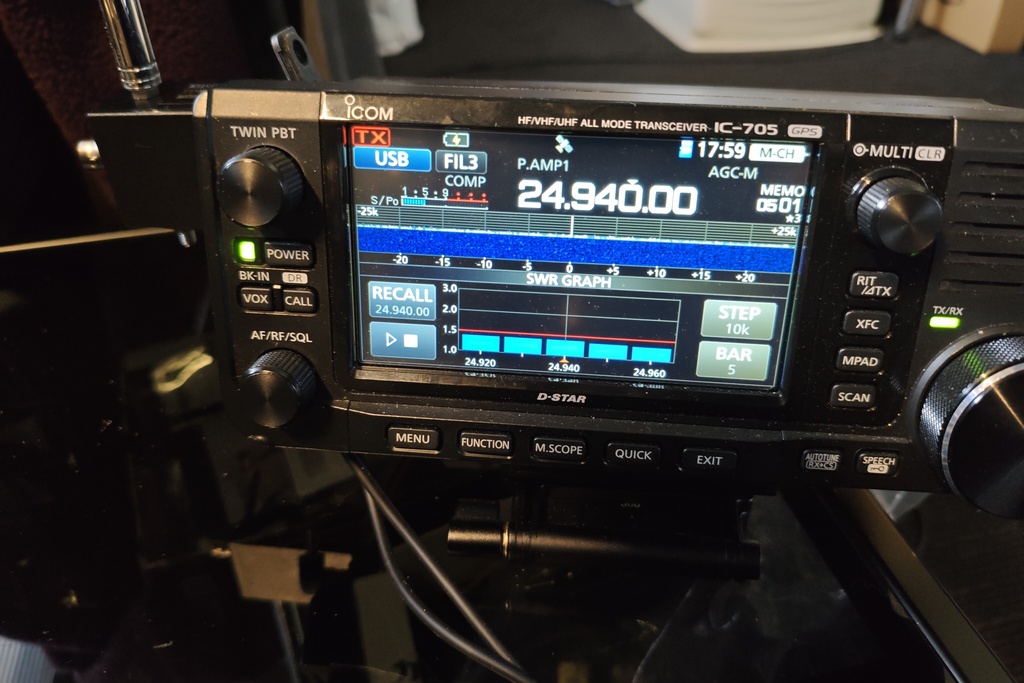

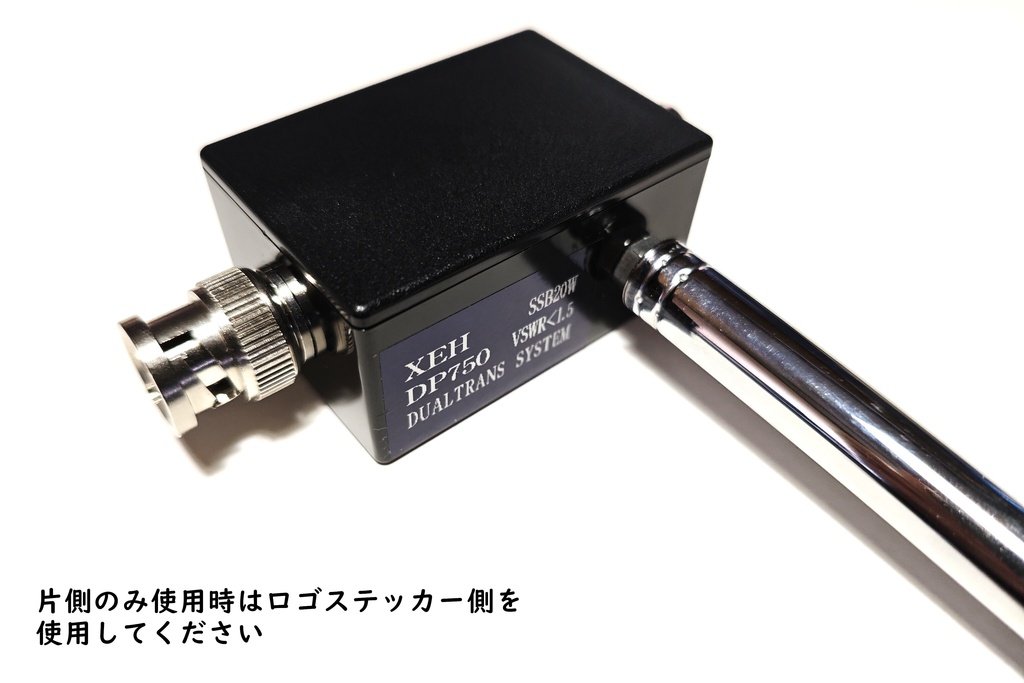

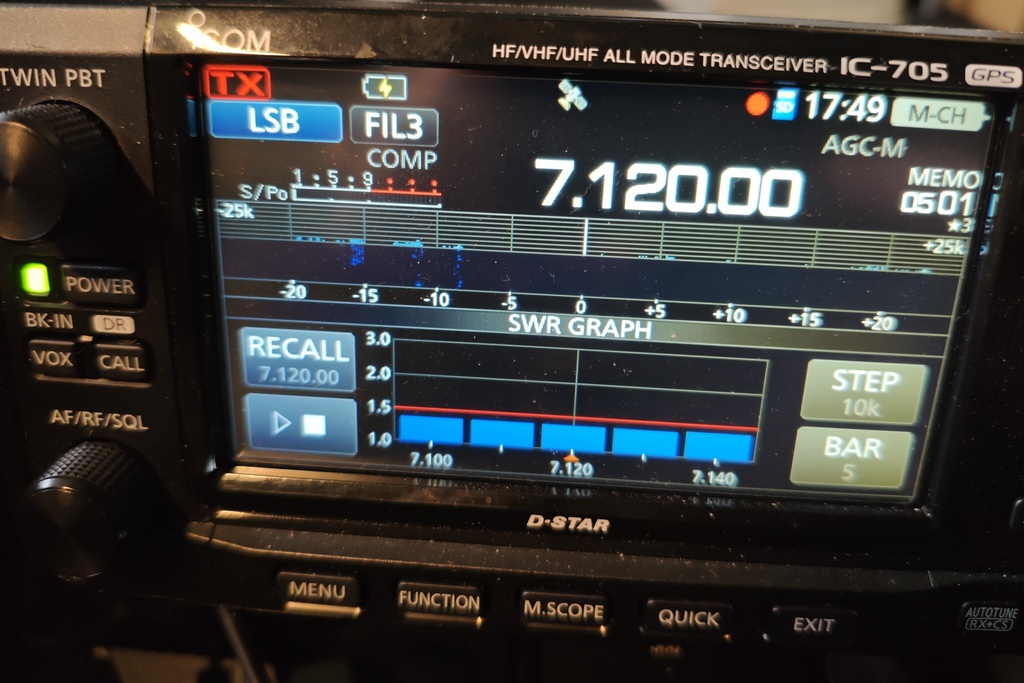

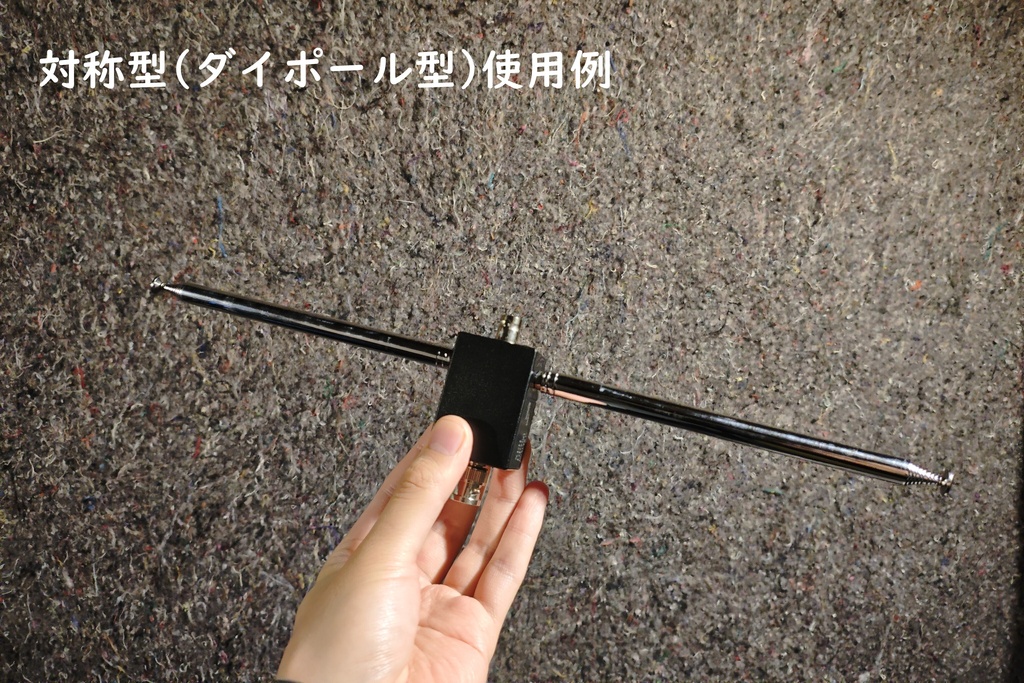

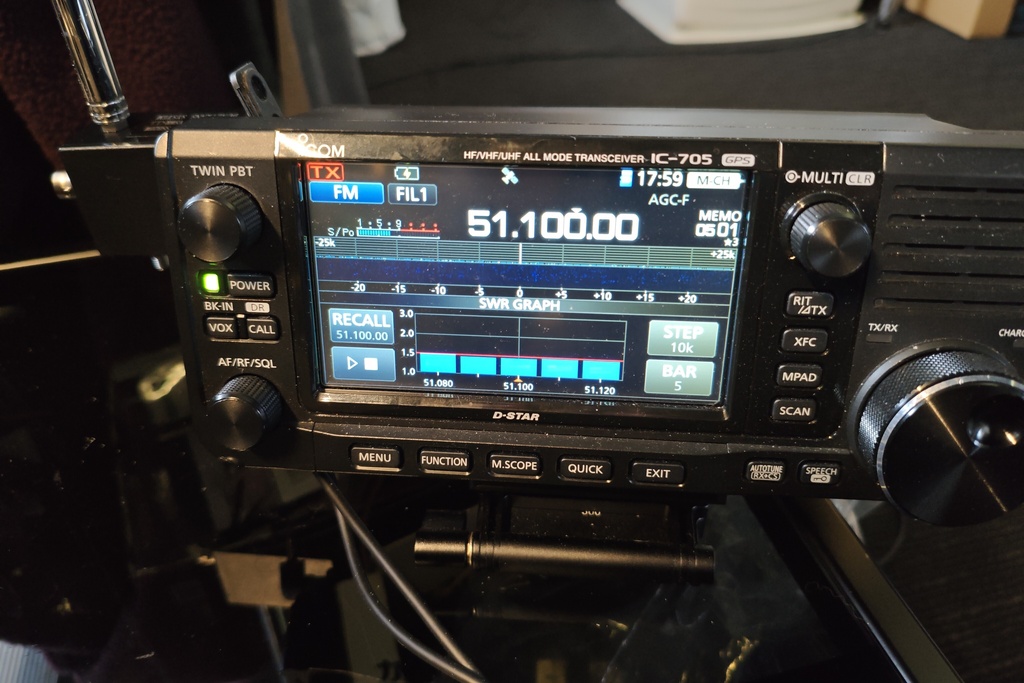

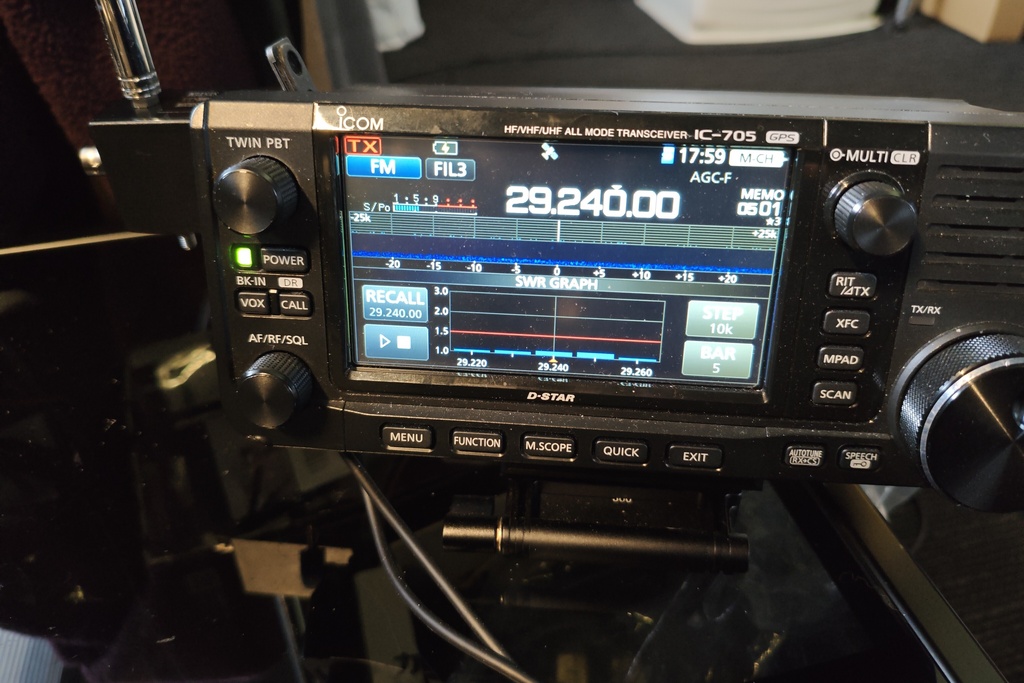

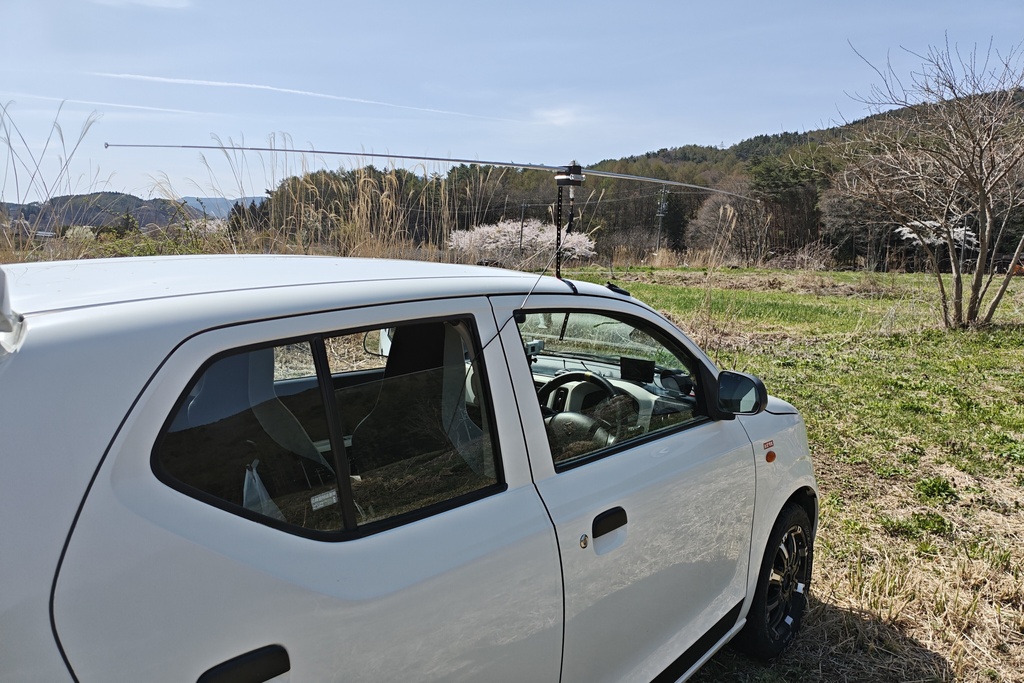

XEHシリーズ累計頒布数650本突破! 調整不要(※1)でQRV可能な広帯域トランスをデュアル化、ダイポール動作が可能になりました。サイズ感はXEH-EF750のまま、ダイポール動作時には効率を改善し耐入力も向上しました。また、従来のようにエンドフェッド型として使用することもでき、運用スタイルに合わせて自分のシステムに組み込むことができます。 ※広帯域トランスのコアに希少な選別品が必要なため、一度に入手できる数に限りがある場合があります。そのため注文数が多い場合は納期が変動することがあるので予めご了承ください。また頒布開始直後のみ納期を1ヶ月ほどとしていますが、コア不足等なければ注文順におおよそ1週間を目安に発送する予定です。 【特徴】 ・超広帯域、調整不要 専用設計の広帯域トランスを内蔵し、アンテナを設置するだけでシビアな調整作業なく7MHz~50MHzの全バンドでQRVできます。また、片側エレメントのみ使用する場合は電圧給電となりカウンターポイズなしで使用可能です(片側のみ使用する場合はロゴステッカーが貼ってある側の端子を使用してください)。さらに片側をカウンターポイズとして使うことで、ダイポール状態ほどではないですが効率と耐入力を改善することもできます。 ・デュアルトランス化 これまでの広帯域トランスは信号線側にのみ搭載されていましたが、GND側にも全く同じ広帯域トランスを搭載することでデュアル化。より効率よく輻射できるようになると同時に、負荷を分散することで耐入力も向上しました。ロッドエレメント使用時、SSBで20W、FT8でも7Wまで使用可能です。(片側のみ使用する場合はSSB/10W、FT8/2Wまで) ・様々な形式に対応 左右の端子に同じ長さのエレメントを使用する対称型(ダイポール型)、片側エレメントのみを使用するエンドフェッド型、片側をエレメントとしもう片側をカウンターポイズとした非対称型等、自由に使い分けることができます。これらすべてで、調整やコイル交換といった作業は必要ありません。最大性能を出すには対称型、手軽に運用するにはエンドフェッド型、手軽さやサイズと性能のバランスは非対称型がおすすめです。 ・一定条件で最大50Wまで 耐入力が向上し定格でSSB20Wになりましたが、エレメント長が十分であればSSBで50Wまで使用可能。テストでは片側10m×2の7MHzフルサイズにて、数QSO程度であれば問題ないことを確認しています。CW/FT8でも10W程度まで耐えられるので、そのときのエレメントの長さを考慮しつつオーバーパワーが可能です。ただし必ずリグ内蔵のSWR計で監視しながら行い、SWR悪化の兆候が出たら出力を絞ってください。(最大でSWR2.0が目安です) ・SWRをシビアに気にしなくてもよい時代へ 無線機を設置し、アンテナを装着すればQRV完了です。シビアな位置調整やSWR調整、長さ調整等は原則として不要です。「HFに出たいけど難しそう……」「昔は調整作業含めて楽しかったけど今は手軽に出たい」「POTA/SOTA運用を手軽かつコンパクトにしたい」「常置場所でどう頑張ってもSWRが落ちない」等、HFのハードルを大幅に下げることができます。 ・自由なエレメント長 使用可能なエレメント長は基本的に制限がありません。自局の環境で最も長いエレメントを選択すればよいため、SWRに囚われず最大限の長さを使用することができます。 ・ATUの代わりに ATUと比べて電源不要、小型、エレメントに制限がない、調整不要、といったメリットがあります。常置場所でメインのアンテナが設置されている環境でも、「サブのリグにもアンテナが欲しい」のような用途に1本のエレメントを追加するだけでコンパクトに設置できます。 (※1)周囲の影響が一定以下の状態でSWR1.5以下。周囲の影響等により特性が変化する可能性があるのでリグ内蔵のSWR計等で確認しながら送信することを推奨します。SWRは最大で2.0程度に収まるようにワイヤーの設置位置等を調整してください。ワイヤーエレメントは付属しません。なお無線機へ接続時にSWRが適正になるよう設計されているため、NanoVNA等で測定すると若干高い値が出ますが異常ではありません。 【Q&A】 Q.広帯域トランスとは? A.インピーダンス変換器です。定格の周波数範囲内で、2次側のインピーダンスによらず1次側を50Ω前後に強力に変換します。損失がATU等のチューナーと同程度で高効率に動作する、従来知られていなかった現象を利用した仕組みです。 Q.ダイヤル類がないけどどうやってマッチングさせるの? A.従来の調整行程は不要です。また電源も不要です。任意の長さのエレメントを繋げば、同時にすべてのバンドでおおよそVSWR1.0~1.5前後になります。周囲の影響で2.0を超えてしまう場合が稀にありますが、その場合は位置を変えてください。共振点(奇数倍など)も気にする必要はありません。 Q.具体的な送受信性能は? A.同じエレメント長であればATUと同等以上です。エレメント長がダイポールと同等になれば同等水準の送受信性能になります。 Q.短くてもよく飛ぶアンテナなんでしょ? A.違います。あくまでも任意の自由なエレメント長を調整不要で送信可能にする技術です。輻射効率は送信する周波数の波長に対するエレメントの長さで決まります。ただし、エレメントの形状に制約が少ないためより効率の良いエレメント形状を探すことは可能です。 Q.どんなエレメントで使える? A.付属のロッドアンテナはもちろん、お好きな長さのロングワイヤーが使用可能です。また開発時のテスト項目には含まれていませんが、ATUエレメント、カーボン釣竿、HF用モービルホイップ等でも使用実績があるようです。テレビ受信用八木アンテナの固定ワイヤーやベランダの手すりをエレメントとした例もあるようです。 Q.SWRが下がりません A.広帯域トランスは実際の運用時に定格内で使用することを想定して設計されています。リグ内蔵ではない測定器ではターゲットとする値に変換する関数が必要なので、ご自身のVNA等で測った場合はより大きい値に見えます。またリグ内蔵のSWR測定モードはFT8同様の連続波相当になるため、誤ってオーバーパワーで測定していることも考えられます。外部の測定器で測っていないか、測定モードでオーバーパワーになっていないかをご確認ください。なお、稀にモバイルバッテリー等の外部電源と相性が悪く、それが原因でSWRが上昇する例があるので併せてご確認ください。 Q.ブロードバンドアンテナなのでは? A.いわゆる進行波型のブロードバンドアンテナ(T2FD/伝送線路トランス等)とは異なります。ブロードバンドアンテナはVSWRを低下させるためにほとんどのエネルギーを熱として消費し捨ててしまいます。そのためQRPではほとんど実用になりません。一方広帯域トランスは熱として消費されるのはごく一部で、ほとんどのエネルギーをエレメントから輻射しようとします。そのため、同じ長さでもブロードバンドアンテナより高い効率を持ちます。 Q.手作りで不良率はどれくらい? A.約0.15%です。現時点で明らかな不良はなく、疑いが1件です。これについても対策済みなので以降疑い含めた不良の発生報告はありません。全品VNAによる測定と動作テストをしながらできる限り慎重に組み上げています。 Q.取扱説明書はある? A.コスト削減のため用意しておりません。本商品ページの説明で代用とさせていただきます。ご不明な点はメッセージよりお問い合わせください。 【禁止事項と知的財産権について】 本製品群に使用されている広帯域トランス技術のリバースエンジニアリング及び技術的流用を禁止します。知的財産権は全て開発者(まるしぃ/JJ0XEH)に帰属します。 ・定格 周波数 :7.0MHz - 54MHz(送信) / FMラジオ(受信) / VHFエアバンド(受信) 型式 :デュアル広帯域トランス型 利得 :- 広帯域トランス:第1世代×2 インピーダンス:50Ω VSWR :1.5以下 耐入力 :20W - 50W(SSB) / 7W - 10W(FT8またはそれに準ずる負荷) ※最低値は付属ロッドエレメント2本使用時。ピーク耐入力はエレメント長によって変動します。 コネクタ :BNC エレメント端子:M4ネジ×2、BNC 全長 :72mm(全長)×60mm(全幅)×25mm(全高) 重量 :59.8g 耐熱温度 :70℃未満 備考 :本アンテナに搭載の広帯域トランスは7MHz~50MHz全域でインピーダンス整合を行いVSWRを低下させることが可能ですが、実際の送信性能はエレメントの長さに依存します。送信性能を向上させるにはより長いエレメントを使用してください。仕様、価格は予告なく変更する場合があります。 初期不良について:発送前に全品特性と状態を検査しているため、配送時の破損と同封品の欠品が初期不良の対象となります。初期不良があった際はメッセージからお知らせください。 保証について :通常保証対象です。初期不良ではなく、一定期間内に通常の使用下で破損させてしまった場合は有償になりますが対応可能な場合があるのでメッセージからお問い合わせください。なお、いかなる理由でも分解や改造等を行った場合は故障の原因と責任の所在を特定できなくなり、初期不良等を含む全ての保証が無効となるためご注意ください。不具合を感じた際はメッセージにてお知らせください。(トラブルシューティングのためにメッセージで分解をお願いする場合がありますがこれを除きます) 在庫について :受注生産となります。発送が予定日を大幅に超えてしまう場合は別途お知らせ致します。また、部材が廃盤となり入手困難となった場合はやむなくキャンセルをお願いする場合があります。 キャンセルと返品について:基本的に発送後のキャンセルは承れないことをご了承ください。また、初期不良を除き返品等は受け付けておりませんのでご注意ください。メーカー製の製品と異なりそういった対応に要する費用を上乗せしていないためご理解のほどよろしくお願いします。 免責事項 :本アンテナを使用したことによって生じたいかなる損害についても、制作者は責任を負わないものとします。 XEHシリーズ:軽量コンパクトで低価格なアンテナシリーズ。特に初心者層に向けて、よりよい環境で無線運用してほしいという願いで開発しています。
