I-Vカーブトレーサキット(現在販売に向けて準備中)
- キット品支払いから発送までの日数:7日以内在庫なしゆうゆうBOOTHパックで配送予定物販商品(自宅から発送)¥ 3,500
- はんだ付け済品支払いから発送までの日数:7日以内在庫なしゆうゆうBOOTHパックで配送予定物販商品(自宅から発送)¥ 4,600

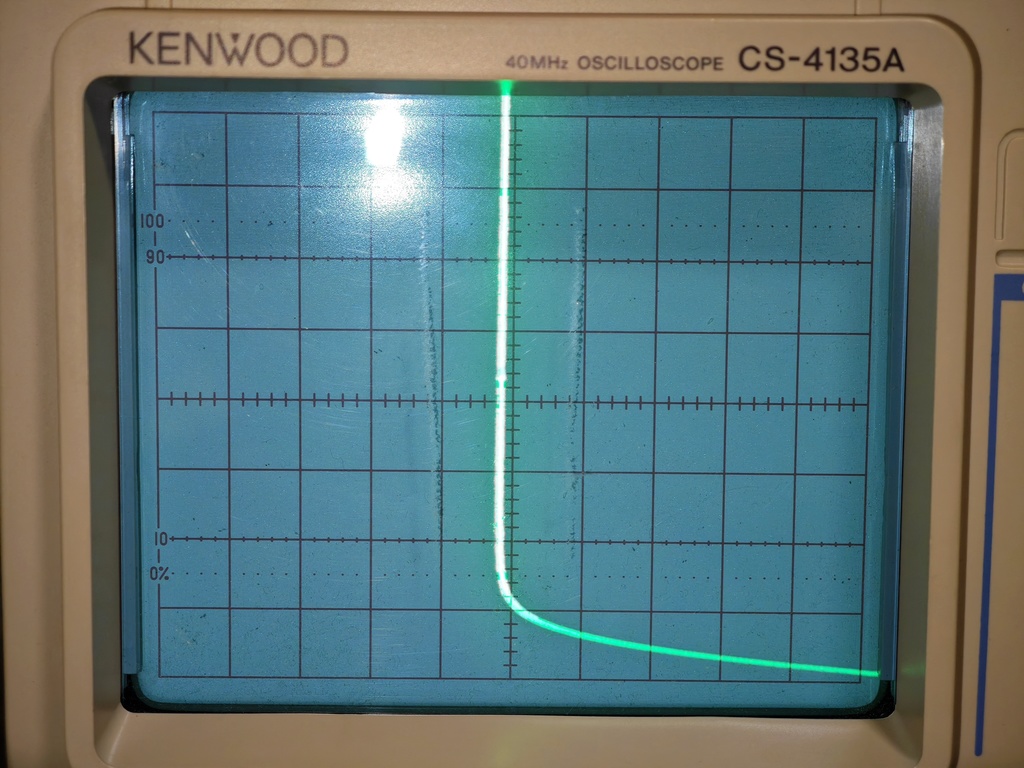

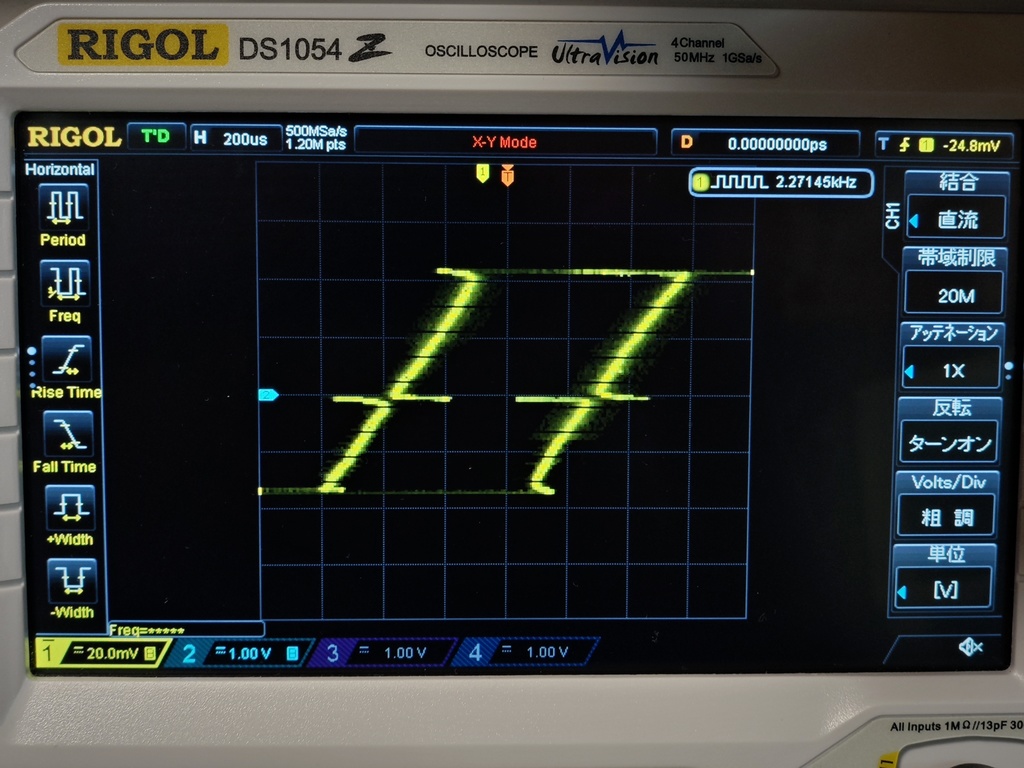

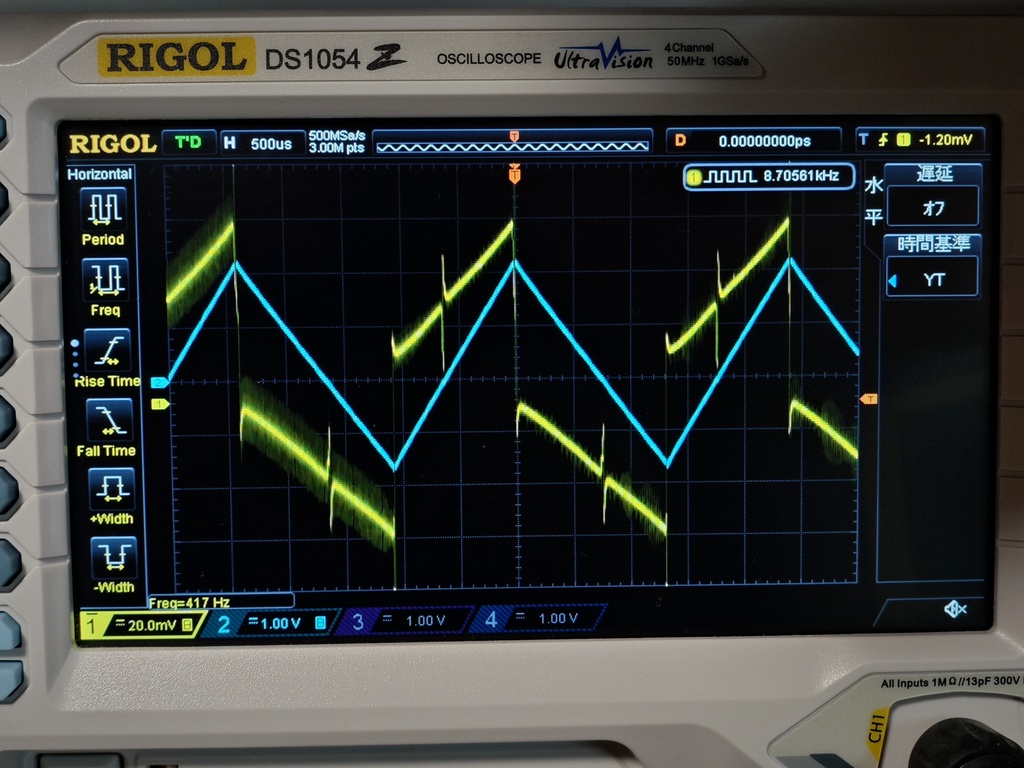

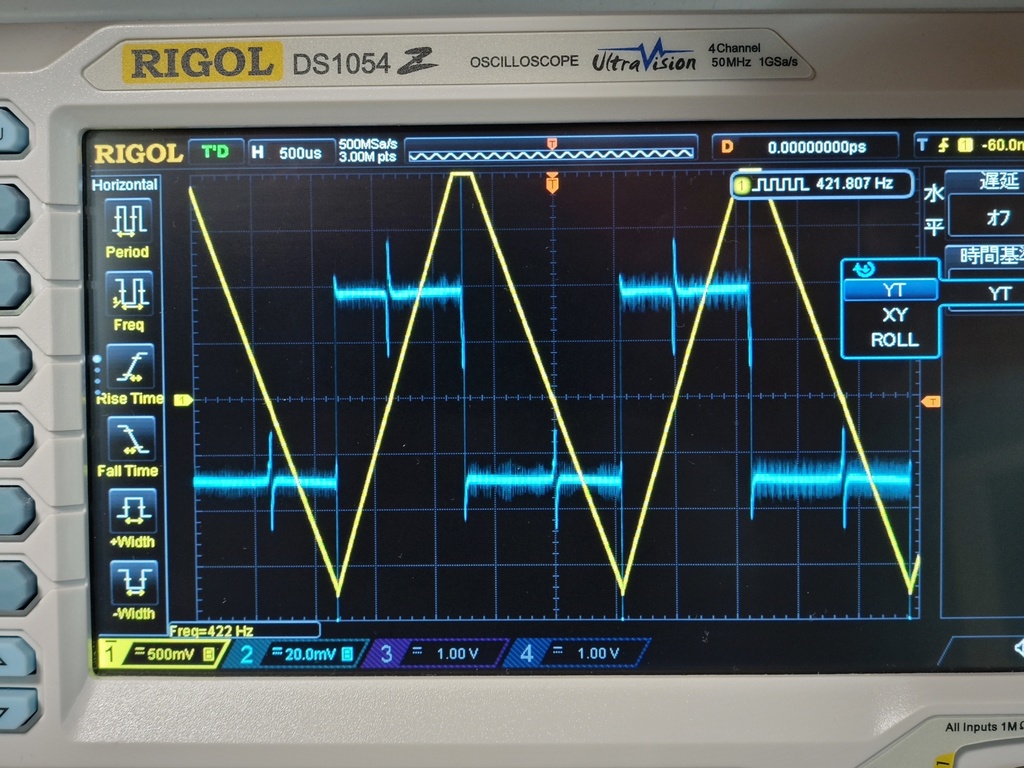

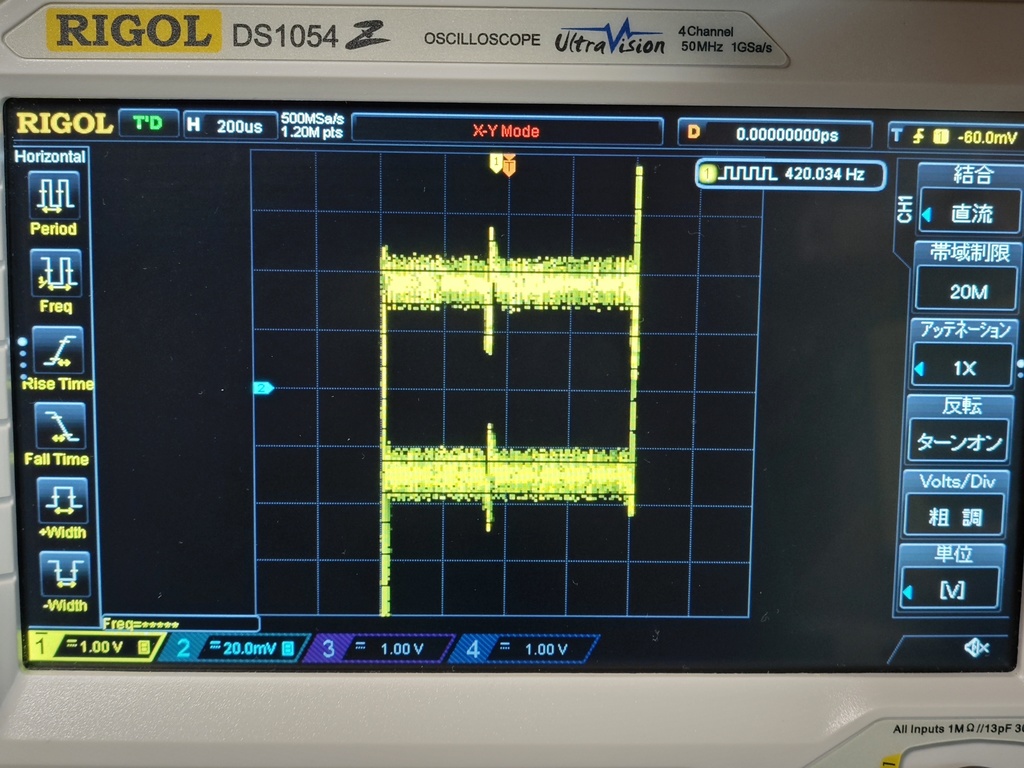

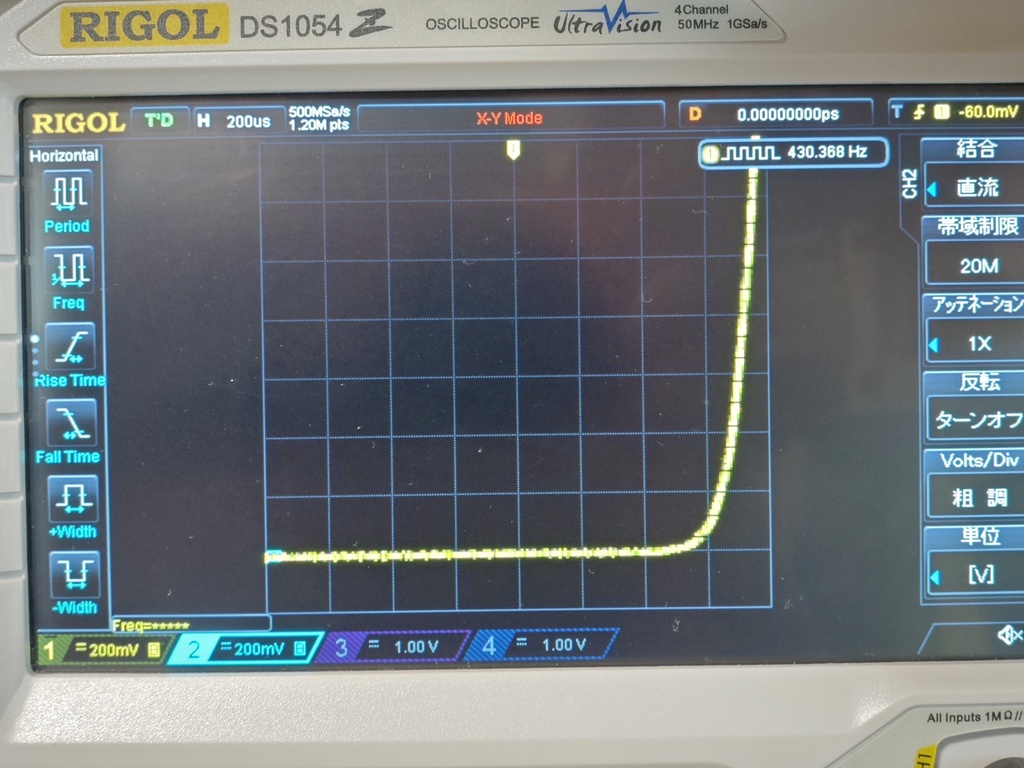

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ オシロX-Y表示で見る I-Vカーブトレーサキット 006P 9V電池1個で動作・DIP部品オンリー ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ お手持ちのオシロスコープのX-Y表示モードで、ダイオード・LED・抵抗・コンデンサなど2端子部品の電圧--電流(I-V)特性をリアルタイムに観測できる小型トレーサキットです。 006P 9V電池1個だけで動作するフローティング設計のため、外部電源やACアダプタは不要。机上のスペースを取らず、オシロにつなぐだけですぐ使えます。 オペアンプ(LM324)で生成した約400Hzの三角波を±4.5Vの振幅でDUTに印加し、50Ωのシャント抵抗で電流を電圧に変換、オシロのX-Y表示で正負両極性のI-V特性をリアルタイムに描画します。色違いLEDのVf比較、ジャンク部品の素性確認、ツェナー電圧の実測、コンデンサ・コイルの位相ずれ観察など、教科書で読んだ理論を「画面で見える」体験に変えます。
■ 特徴
・006P 9V電池1個で動作(外部電源・ACアダプタ不要) ・三角波掃引で正負両方向のI-V特性を同時取得 ・お手持ちのオシロスコープのX-Y表示で直接観測(DSO・アナログ管問わず) ・基板サイズ50×50mmの小型・コンパクト ・DIP/THT部品オンリーの構成。はんだ付けが少しできれば組み立て可能 ・DUTソケットは2.54 / 5.08 / 7.62mmの3種リードピッチに対応
■ 何が測れるか

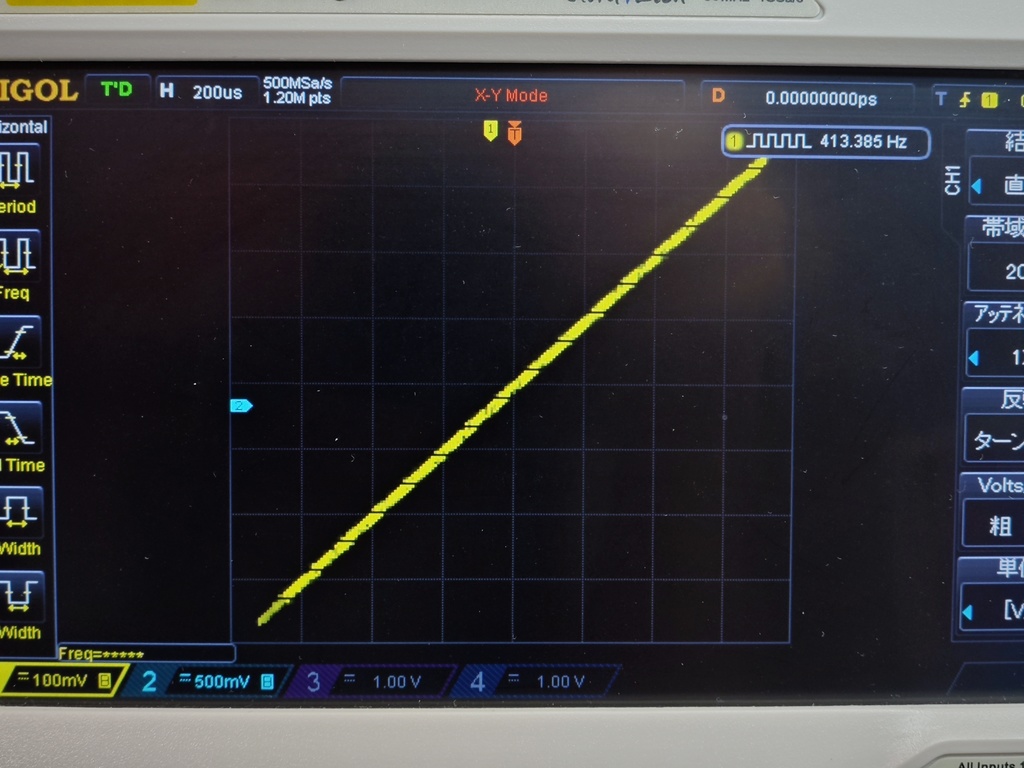

・ダイオード(1N4148, 1N4007など) ・LED(赤・緑・青・白) ・抵抗器 ・コンデンサ・コイル ・ヒューズ・サーミスタ ※ 大電解コンデンサや極性のある素子の逆接続試験は禁止(破裂の恐れ)。詳細は付属取扱説明書を参照してください。 ※ トランジスタの3端子的なジャンクション特性測定には対応していません(DUTは2端子部品が対象)。
■ 主な仕様

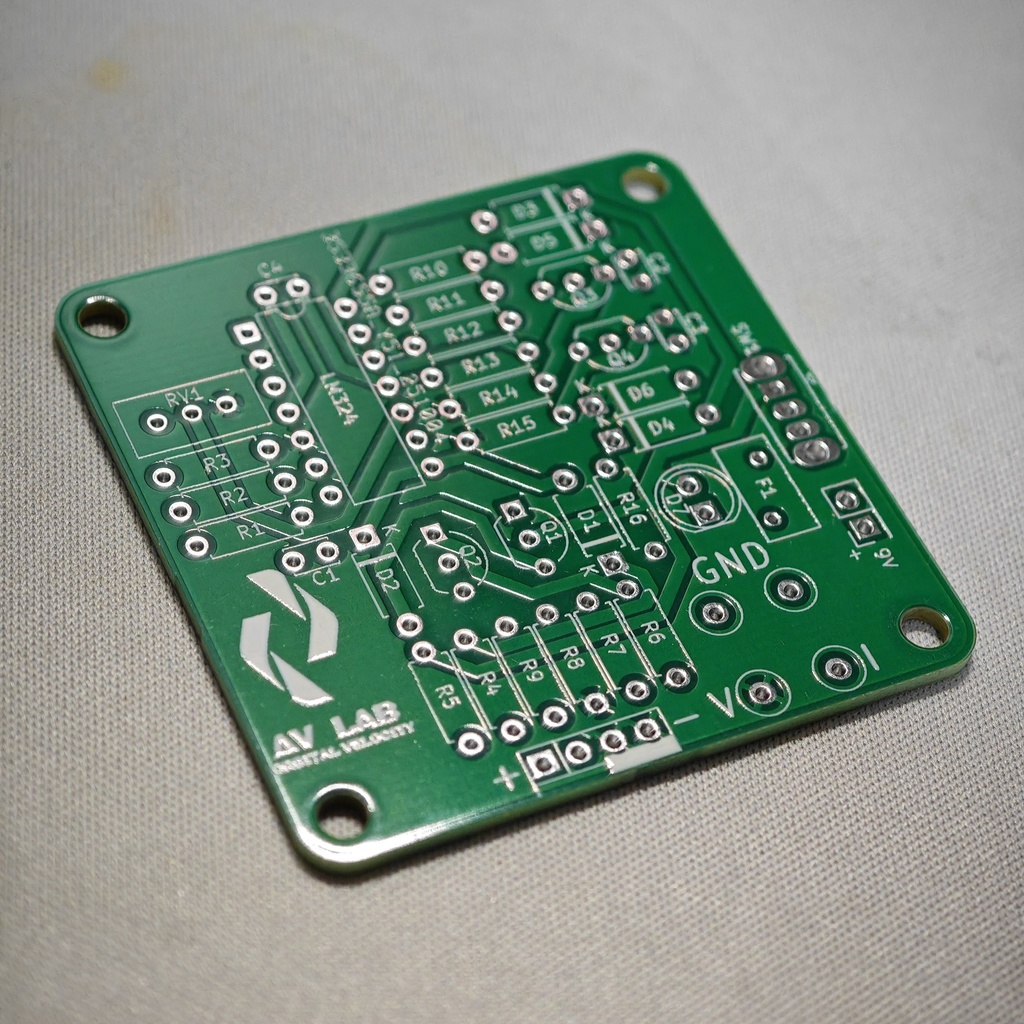

・使用IC: STマイクロエレクトロニクス LM324 ・電源: 006P 9V 1個(同梱外) ・内部電源: 自励発振による±5V生成 ・掃引出力: ±4.5V、約400Hz三角波 ・シャント抵抗: 50Ω ・最大測定電流: 約±90mA ・直列保護抵抗: 100Ω ・基板サイズ: 50×50mm、基板厚1.6mm ・取付穴: 4隅にΦ3.0 ・DUTソケット: 2.54 / 5.08 / 7.62mmリードピッチ対応 ・テストポイント: V、I、GND、+9V ・動作確認用LED・電源スイッチ実装 詳細な電気特性は使用半導体(LM324)のデータシートを参照してください。
■ 販売バリエーション

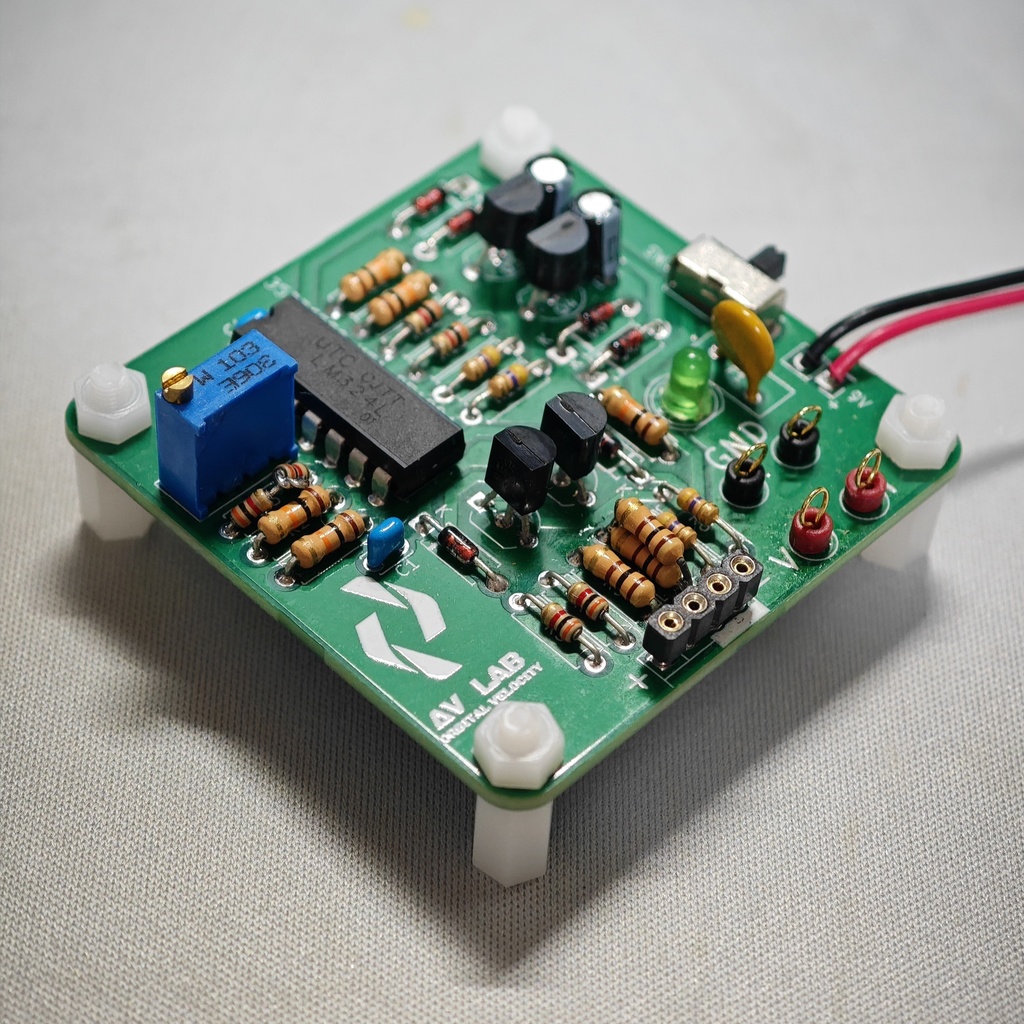

・キット品(基板+電子部品一式+006P電池スナップ):3,500円 └ ご自身ではんだ付けして組み立てるタイプ。DIP/THT部品のみの構成です。 ・はんだ付け済み品(基板に部品実装+動作確認済み):4,600円 └ 開封してすぐオシロにつないで使える完成品。RV1(半固定抵抗)の振幅調整も実施済み。
■ 同梱物

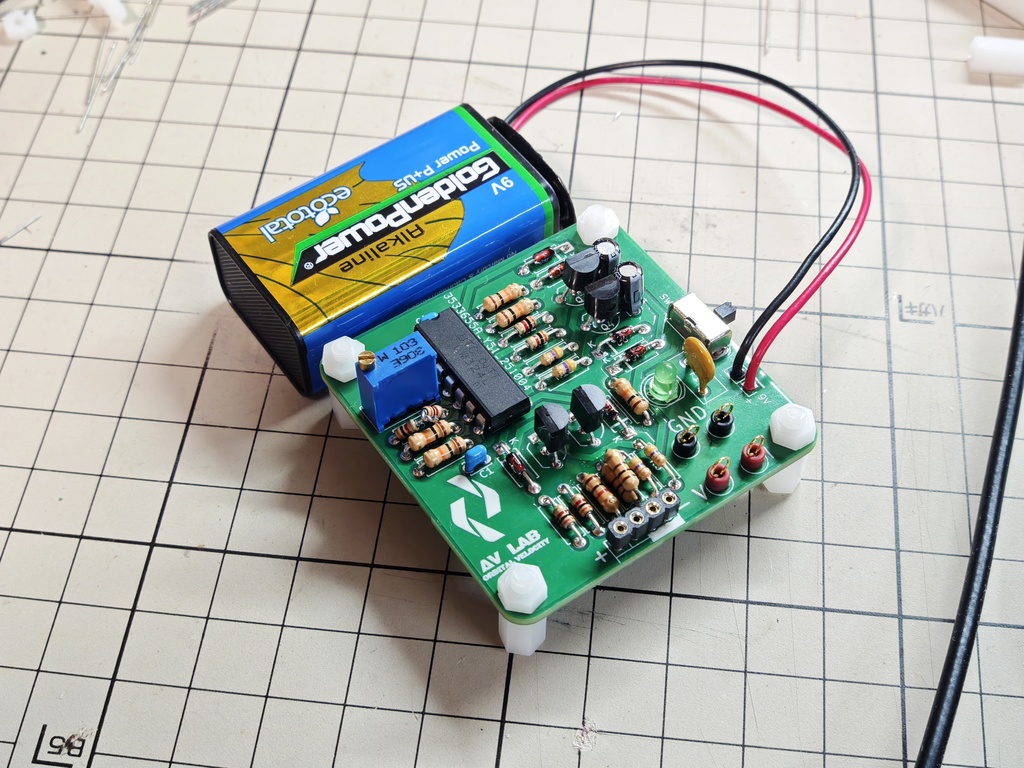

・I-Vカーブトレーサ基板(キット品は未実装、完成品は実装済み) ・電子部品一式(キット品のみ) 抵抗、コンデンサ、ダイオード、トランジスタ、LM324(DIP)、半固定抵抗、電源スイッチ、LED、ピンソケット、ピンヘッダ、四隅スペーサ等 ・006P電池スナップ(電池への接続用) ・取扱説明書(リーフレット、PDF版もBoothメッセージで配布)
■ 別途必要な物(同梱外)
・006P 9V電池 └ アルカリ・マンガン問わずお手持ちの9V電池をご利用ください。 ・X-Y表示モード対応のオシロスコープ └ デジタルオシロ(DSO)・アナログオシロいずれも可。CH数2以上、入力インピーダンス1MΩ標準のもの。 ・オシロ接続用プローブまたはBNC--ミノムシクリップケーブル └ プローブの先端と基板テストポイントを接続できれば形状は問いません。
■ 推奨用途
・電子工作初心者の学習教材として ・電子回路実験の演習・授業用デモ ・趣味でジャンク箱の半導体の素性を確認したい方 ・LEDの色とVfの関係、ダイオードの順方向特性、ツェナーのブレークダウンなどを目で見て理解したい方 ・お手持ちのオシロを「I-Vカーブトレーサ」に化けさせたい方
■ 注意事項
・本キットは評価・実験用途向けです。動作や適合性を保証するものではありません。使用により生じたいかなる損害についても、製作者は責任を負いません。 ・電解コンデンサ等、極性のある素子の逆接続試験は行わないでください(破裂の恐れがあります)。 ・オシロスコープのGNDクリップは必ず基板のGNDテストポイントに接続してください。+9V端子等への接続はオシロ側機材の破損の恐れがあります。 ・本キットおよび付属部品の再頒布・他者譲渡を禁止します。個人での実験・学習用途に限ります。 ・半固定抵抗RV1は出荷時調整済みです。素人調整によるダメージは保証対象外です。 ・キット品の組み立てに失敗した場合の交換・返金には対応できません。組立前にBOM(部品表)と基板シルクをよく確認してください。
■ 製作・販売
ΔVラボ X (旧Twitter): @DeltaV_Lab Email: contact@deltav-lab.org ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
