BItDeck10
- 支払いから発送までの日数：7日以内ゆうゆうBOOTHパックで配送予定物販商品（自宅から発送）¥ 7,500

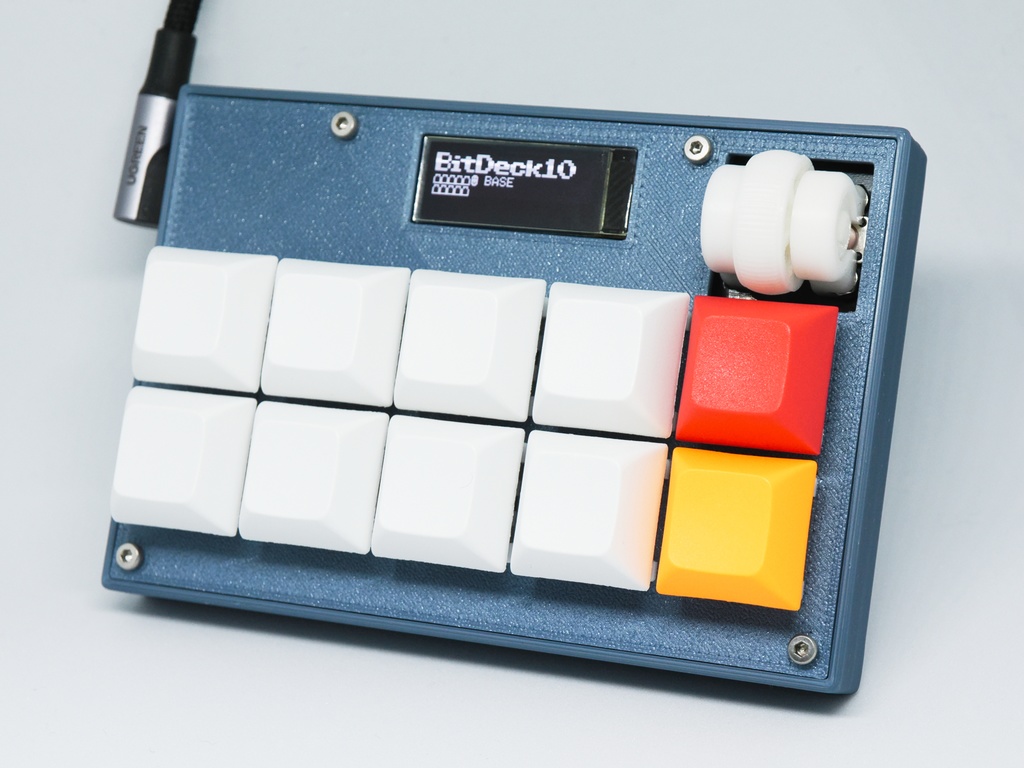

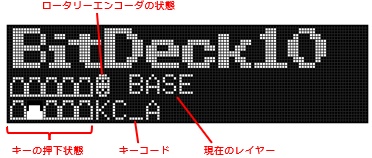

キー10個、プッシュボタン付きのロータリーエンコーダ1個、状態表示用の白黒OLEDを備えたマクロキーボードの組立キットです。 必要な部品は付属しているので、はんだごてなど基本的な工具さえあれば、部品の追加購入なしですぐ組み立てられます。 キーマップはVIA/Remapによるカスタマイズが可能です。 OLEDにはキーやロータリーエンコーダの状態、押下中のキーコード、現在のレイヤーが表示されます。 本製品ははんだ付けが必要な組み立てキットになります。ビルドガイドをご確認の上、ご購入ください。
ビルドガイド
ビルドガイドは下記URLを参照してください。 https://github.com/morisobaR/BitDeck10/blob/main/doc/readme.md
付属品
BitDeck10基板 1枚 BitDeck10ボトムケース 1個 BitDeck10 アッパーケース 1個 Seeed Studio XIAO RP2040 1個 OLEDモジュール 1個 小信号用ダイオード 1SS178 11本 Kailh キーソケット 10個 Outemu Linear Red キースイッチ 10個 キーキャップ DSA PBT 白 10個 キーキャップ DSA PBT 赤 1個 キーキャップ DSA PBT 橙 1個 ロータリーエンコーダ ALPS EC10E1220503 1個 タクトスイッチ 北陸電気工業 KSMC613A 1個 ロータリーエンコーダ THQWGD001Cパーツ 1セット ピンヘッダー 1x4 1個 ピンヘッダー 1x7 1個 プラスネジ M2-0.4 5mm 2個 ナット M2-0.4 2個 キャップボルト M2-0.4 10mm 4個 ゴムシート 約3x10x2mm 1個 ゴム足 個4 六角レンチ 1.5mm 1本 ※PC接続用のUSB-Cケーブルは別途ご用意ください
組立に必要な工具類
はんだごて（15～20W程度のもの） こて台 こて先クリーナー はんだ（電子工作用） ニッパー プラスドライバー 0番 USB-Cケーブル（データ通信対応のもの。PC側はTYPE-Aでも可） つまようじ 2本（組立後のRESET/BOOTボタン押下用）
謝辞
本製品には、はやしたろう様作のTHQWGD001の設計を利用させていただいております。 利用にあたって快く許諾いただき、また、素晴らしい設計を公開していただき感謝いたします。 ※本製品の使用に関するTHQWGD001の問い合わせは、はやしたろう様には行わないでください。 https://booth.pm/ja/items/5967252 https://note.com/taro_hayashi/n/nf608af2136d1
免責事項
1. 組み立てに関する責任 本製品は購入者ご自身による組み立て（半田付け作業を含む）が必要です。 組み立て不良、配線ミス、部品の取り付け間違い等に起因する動作不良・故障について、当方は一切の責任を負いません。 2. 作業時の安全について 組み立てには半田ごて等の工具を使用します。作業中の火傷、けが、事故等について、当方は責任を負いません。 十分に安全に配慮し、適切な環境で作業を行ってください。 3. 電気的トラブル・機器への影響 本製品の使用により、接続したPCや周辺機器に不具合・損傷が生じた場合でも、当方は責任を負いません。 特にショートや誤配線による損傷には十分ご注意ください。 4. 互換性・動作保証について 本製品はすべてのOS、ソフトウェア、機器との互換性および完全な動作を保証するものではありません。 使用環境により動作が異なる場合があります。 5. 部品の個体差・外観について 3Dプリント部品には積層痕や微細な歪みなど、製造上の個体差があります。これらは仕様であり、不良品ではありません。 また、部品の色味や質感が写真と異なる場合があります。 6. 改造・カスタマイズについて 本製品の改造、ファームウェア変更、部品交換等は購入者の責任で行ってください。 これらに起因する不具合や損害について、当方は責任を負いません。 7. サポート範囲について 基本的な組み立てに関する情報は提供しますが、すべての環境や応用的な使用方法についてのサポートは保証していません。 また、個別のトラブル解決をお約束するものではありません。 8. 免責の範囲 本製品の使用または使用不能から生じたいかなる損害（直接的・間接的損害を含む）についても、当方は一切の責任を負いません。
