CLEAVE HHJP - HHKB日本語配列互換 / 完全無線 / Choc MX両対応 キーボードキット
- [本体] 組み立てキット版- ブラックショップの通常発送日数：支払いから7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 7,000
- [本体] 組み立てキット版- ホワイトショップの通常発送日数：支払いから7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 7,000
- [本体] 電子部品実装済み版（マイコンを除く）- ブラックショップの通常発送日数：支払いから7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 16,000
- [本体] 電子部品実装済み版（マイコンを除く）- ホワイトショップの通常発送日数：支払いから7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 16,000
- [オプション] 簡易ケースキット - ブラックショップの通常発送日数：支払いから7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 9,000
- [オプション] 簡易ケースキット - ホワイトショップの通常発送日数：支払いから7日以内残り1点あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 9,000

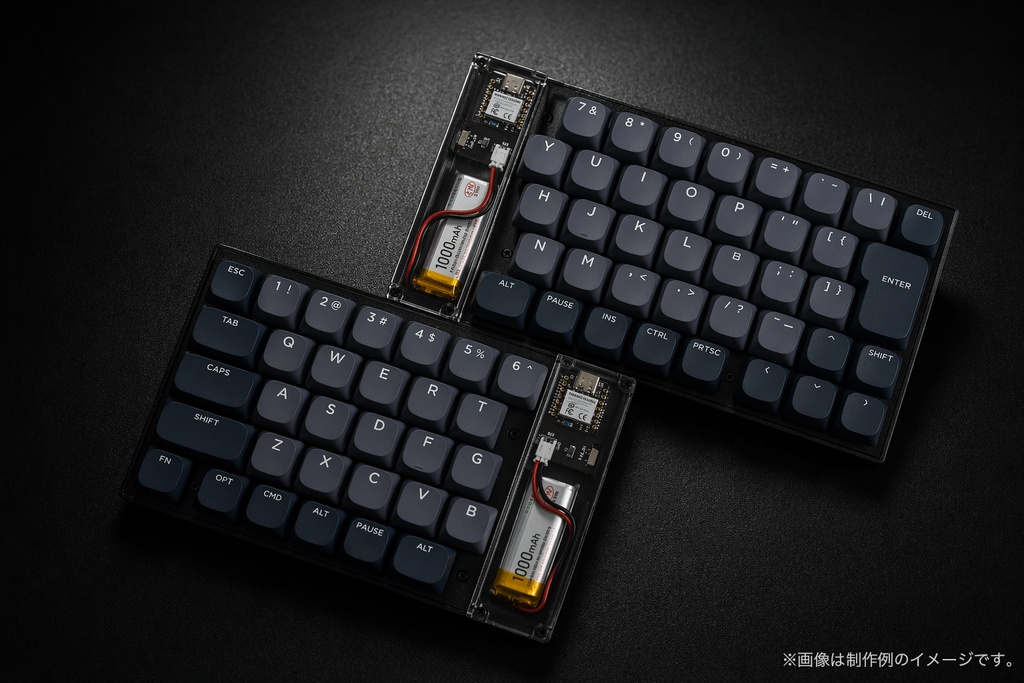

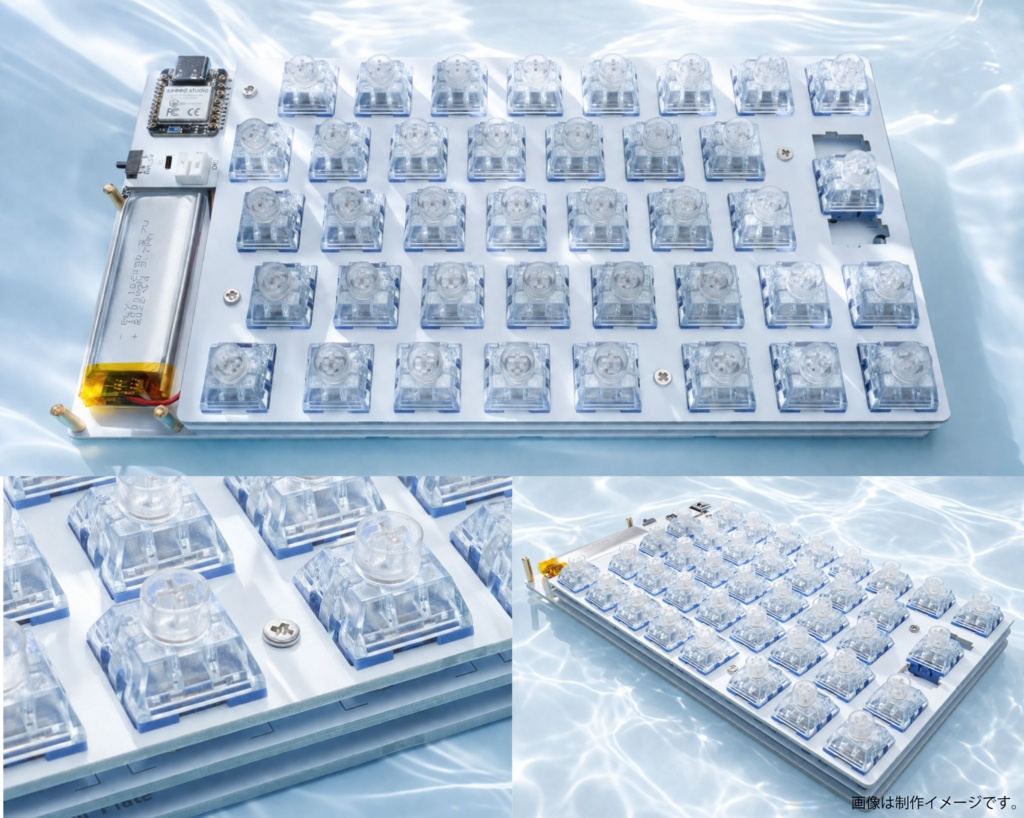

日本語配列互換 / 完全無線 / Choc MX両対応のキーボード自作キット「CLEAVE HHJP」です。 設計・制作秘話はこちらからご覧になれます。 👉️ https://note.com/07jp27/n/n56802cfb6eae
はじめにお読みください
この商品は購入者様にて組み立てが必要な「自作キーボードキット」です。 制作には以下の作業が発生します。 ・はんだ付け 組み立てキット版の場合、最小でSOD-123サイズのはんだ付けが必要です。 電子部品実装済み版の場合も、マイコンの取り付けにはんだ付けが必要です（SOD-123のような微細なはんだ付けは不要です）。 ・ケースの用意 標準のケースを使う場合、3Dプリンタまたは印刷サービスなどでケースを用意する必要があります。ケースのデータはビルドガイドと一緒にGitHubから入手できます。 ※「[オプション] 簡易ケースキット」を選べば3Dプリントは不要です。 ・本キットの他に別途用意いただく部品があります。 詳しくは「別途用意する必要がある部品」をご覧ください。 ご購入前に必ずビルドガイドをお読みになり、ご自身で組み立てができるかをご確認ください。 https://github.com/Rimebeck/CLEAVE-HHJP/tree/main/build-guide
特徴

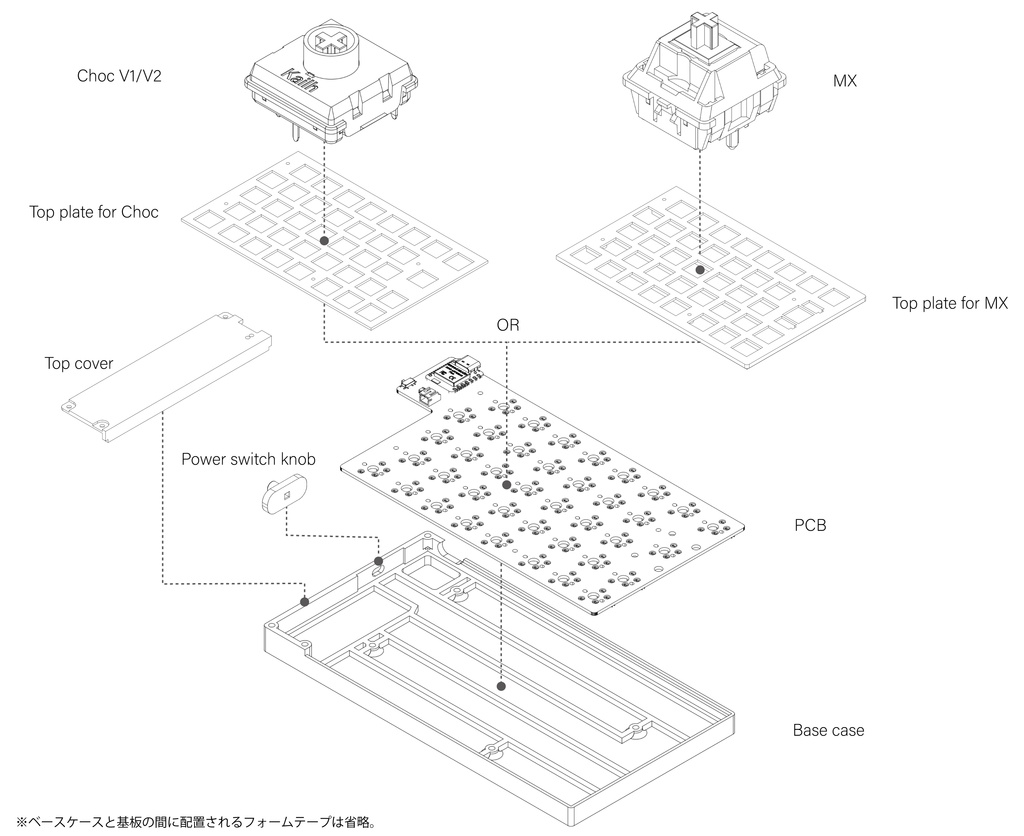

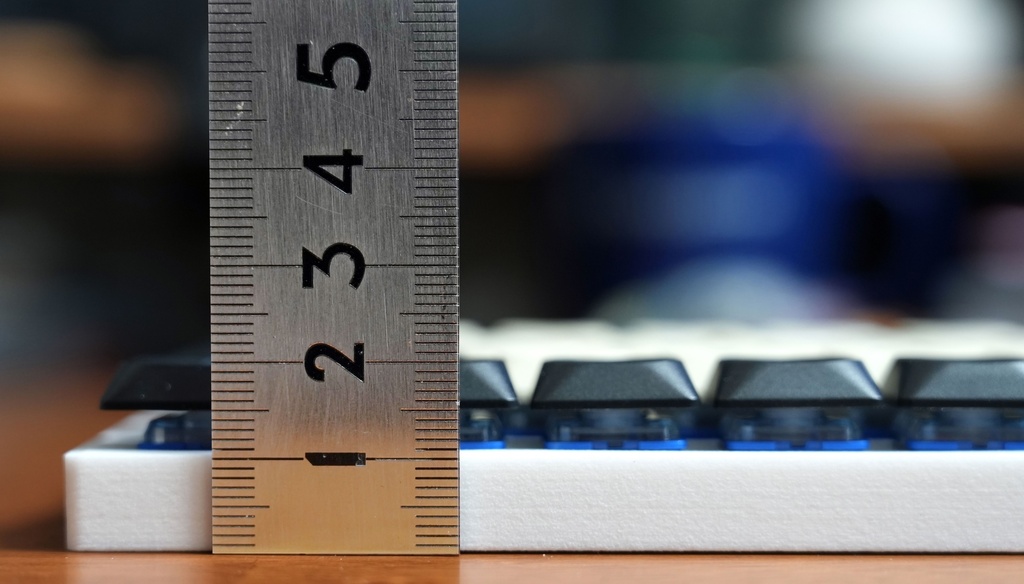

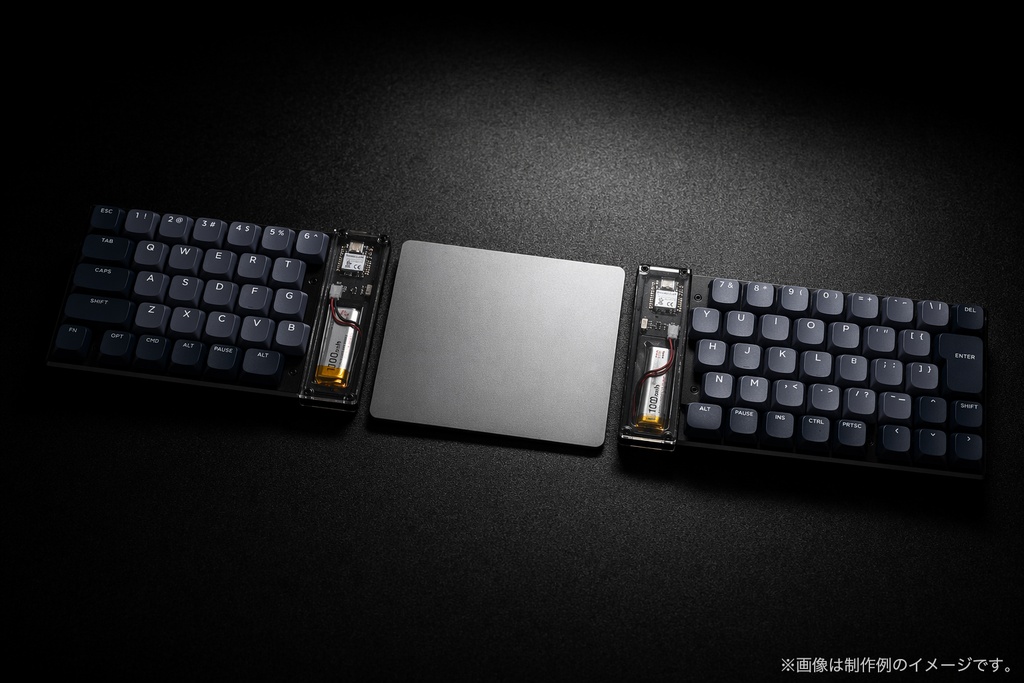

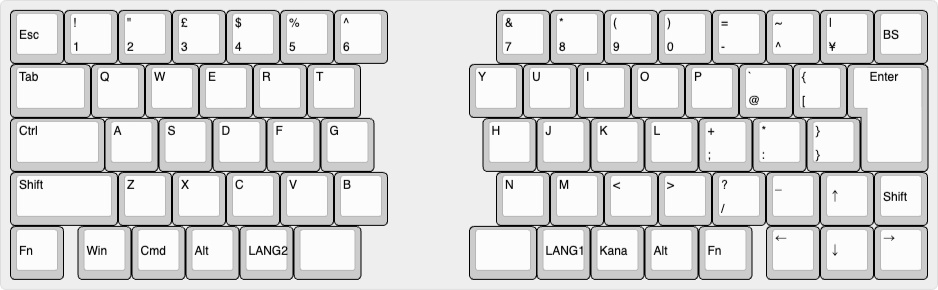

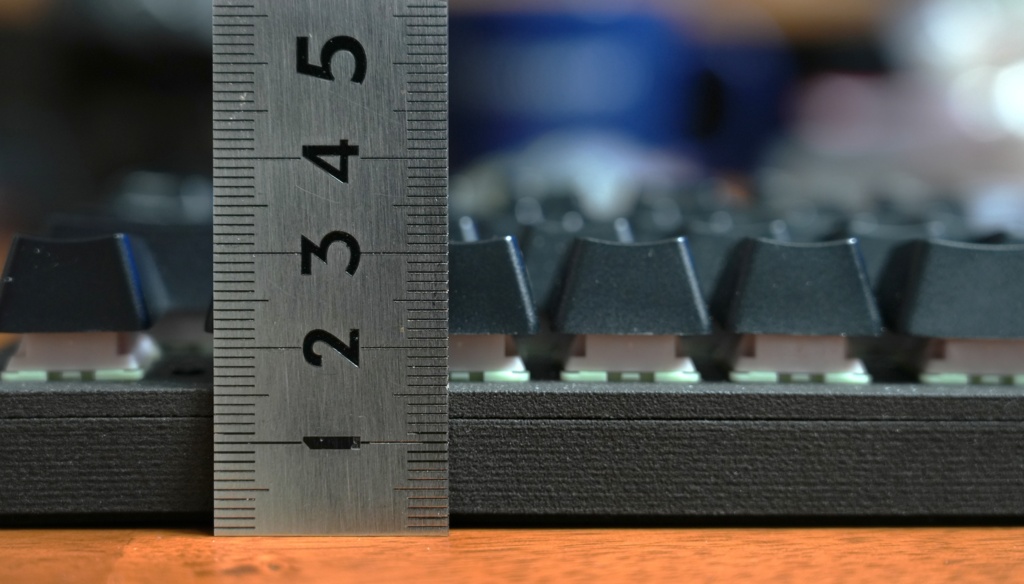

1. HHKB日本語配列互換 HHKB日本語配列に慣れた手の動きをそのまま活かせる、キーレイアウト。HHKBらしい操作感を保ったまま、左右分割キーボードならではの自然な姿勢でタイピングできます。ZMK Studioを使用してキーマップを変更することも可能です。 2. 完全無線 左右のキーボード間も、PCとの接続もケーブルレス。 Bluetooth接続により、デスク上をすっきり保ちながら、好きな位置・角度に左右を配置できます。最大5台の接続先を切り替えられるため、PC、タブレット、スマートフォンなど複数環境での利用にも対応します。 （PC - キーボード間はUSB接続も可能） 3. Choc/MX 両対応 ロープロファイルで薄く軽快に使えるChoc、豊富な選択肢から打鍵感を追い込めるMX。Cleave HHJPは、Choc V1/V2互換スイッチとMX互換スイッチの両方に対応できます。ホットスワップソケットによって一度組み立てた後も気分によって切り替えられます。
お届け時の組み立て状態を選べます
CLEAVE HHJP は、お届け時の組み立て状態が異なる2つのキットから選べます。完成するキーボードはどちらも同じで、違いは「届いた時点でどこまで組み立て済みか」だけです。ご自身のスキルや「どこから組み立てたいか」に合わせてお選びください。 ※マイコン（Seeed Studio XIAO nRF52840 Plus）は、どちらのキットでも付属しません。別途ご用意ください。 ■ 組み立てキット版 すべての電子部品を、ご購入者様ではんだ付けして組み立てるタイプです。最小でSOD-123サイズのはんだ付けが必要です。 こんな方におすすめ： - はんだ付けを含めて自作を楽しみたい - できるだけ費用を抑えたい ■ 電子部品実装済み版 組み立てキット版に含まれる電子部品と、MX / Choc両方のホットスワップソケットが基板にはんだ付けされた状態でお届けします。組み立てキット版では別途ご用意いただくMX/Chocの両方のホットスワップソケットも実装済みです。 マイコンはご購入者様にて購入・実装（はんだ付けが必要）いただく必要があります。 こんな方におすすめ： - 細かい部品のはんだ付けに自信がない - なるべく早く使い始めたい ※マイコンの回路端子までの導通をテストした状態でお送りします。 ※予備の電子部品は同梱しません。 ※実装工程で工程由来の微細なカスレや汚れが基板につく場合があります。機能に問題はありません。 ※ホットスワップソケットはMX / ChocともにKailh社製です。
ケースの選択肢

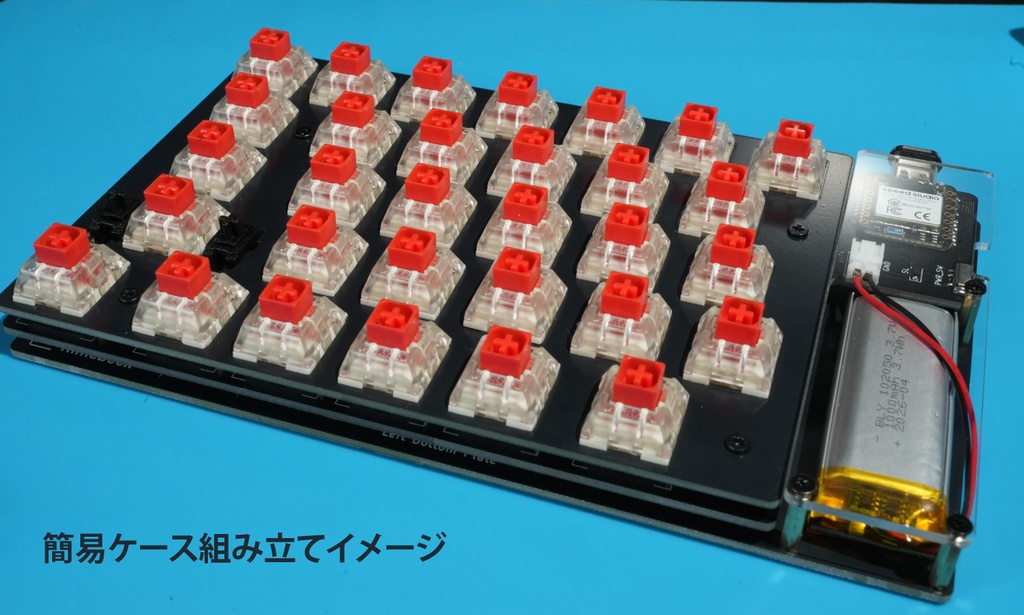

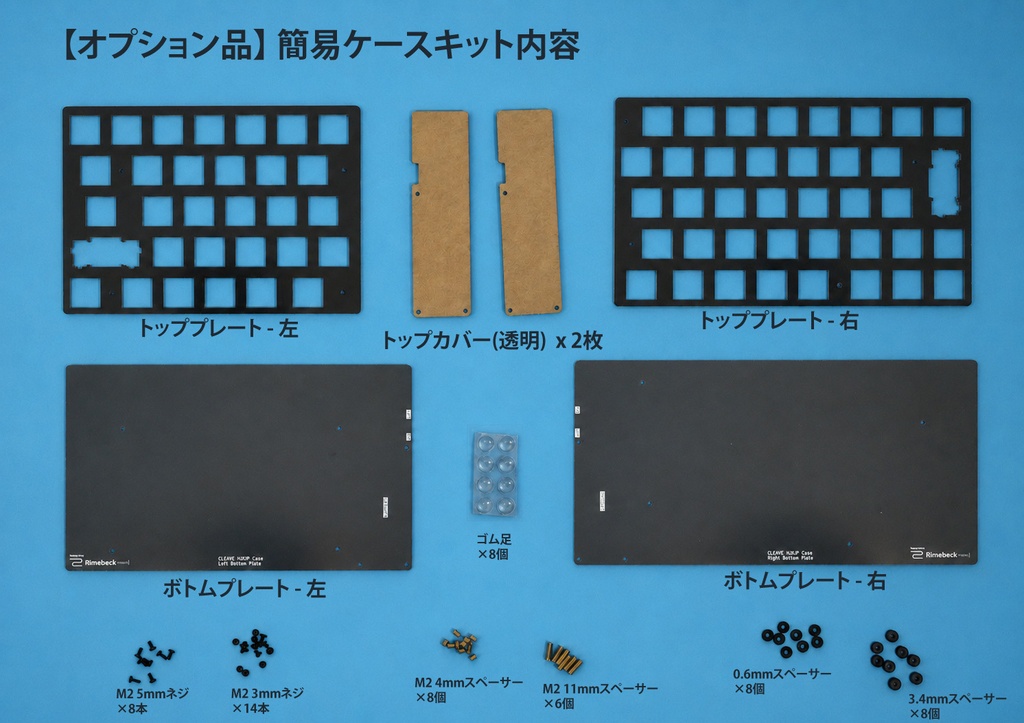

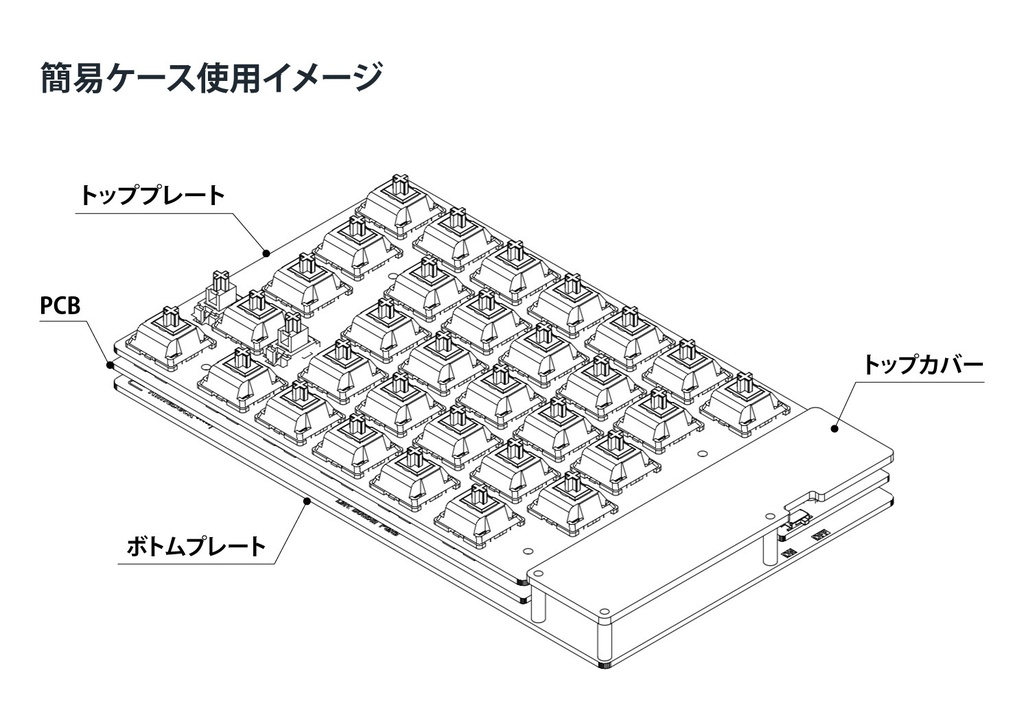

本製品のケースを用意する方法には３つのパターンがあります。 いずれのケースでも、MX / Choc両方のキースイッチに対応し、お好みのスイッチに合わせてご利用いただけます。 1. 標準ケースを3Dプリント ビルドガイドのリポジトリで公開されているケースの3Dモデルを、ご購入者様自身で3Dプリントするか、3Dプリントサービス業者に発注してケースを用意する方法です。打鍵感にこだわりたい方や持ち運びが多い方におすすめです。 2. 簡易ケースキットを使う 3Dプリント不要で組み立てることができるケースキットを使用します。3Dプリントのハードルが高い方や早くキーボードとして使い始めたい方におすすめです。購入時に本体に加えて「[オプション] 簡易ケースキット」もカートに追加してください。 ※簡易ケースキットの内容品の一部に3Dプリントされた部品を使用しています。3Dプリント特有の積層痕やバリが発生する場合がありますが、組み立て後には見えない部分になります。 ※本体のキットに付属している標準ケース用の部品を一部流用します。 3. 独自ケースを設計 ビルドガイドのリポジトリで公開されている基板の設計ファイルを使って、ご購入者様が独自にケースを設計することができます。とことん自分好みにカスタマイズしたい方におすすめです。 ※ケースの設計は自己責任で行ってください。

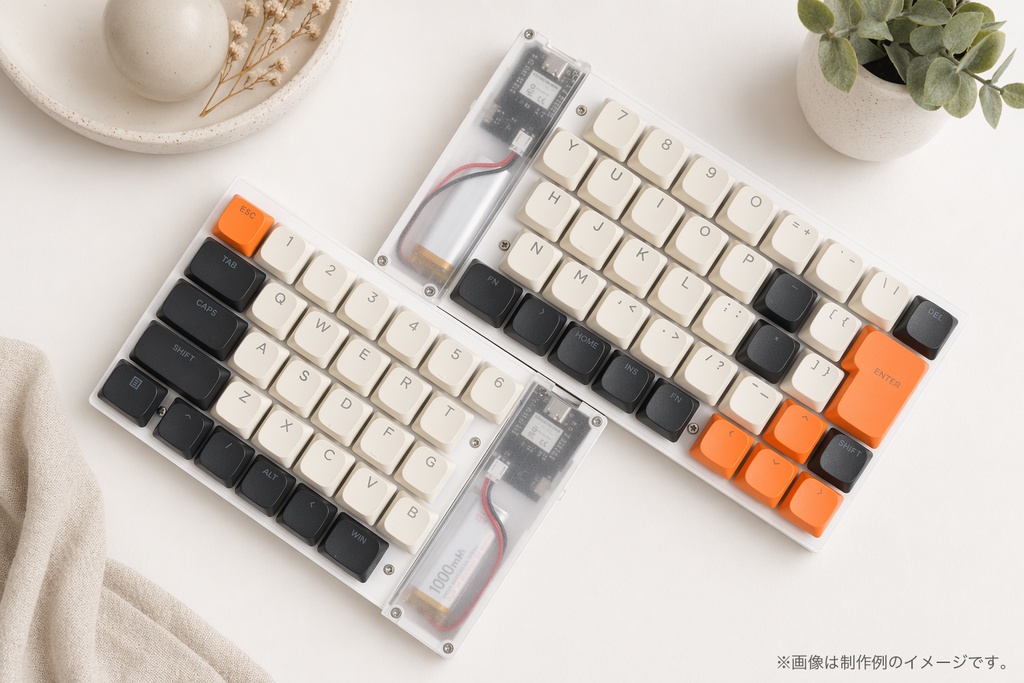

カラーバリエーション

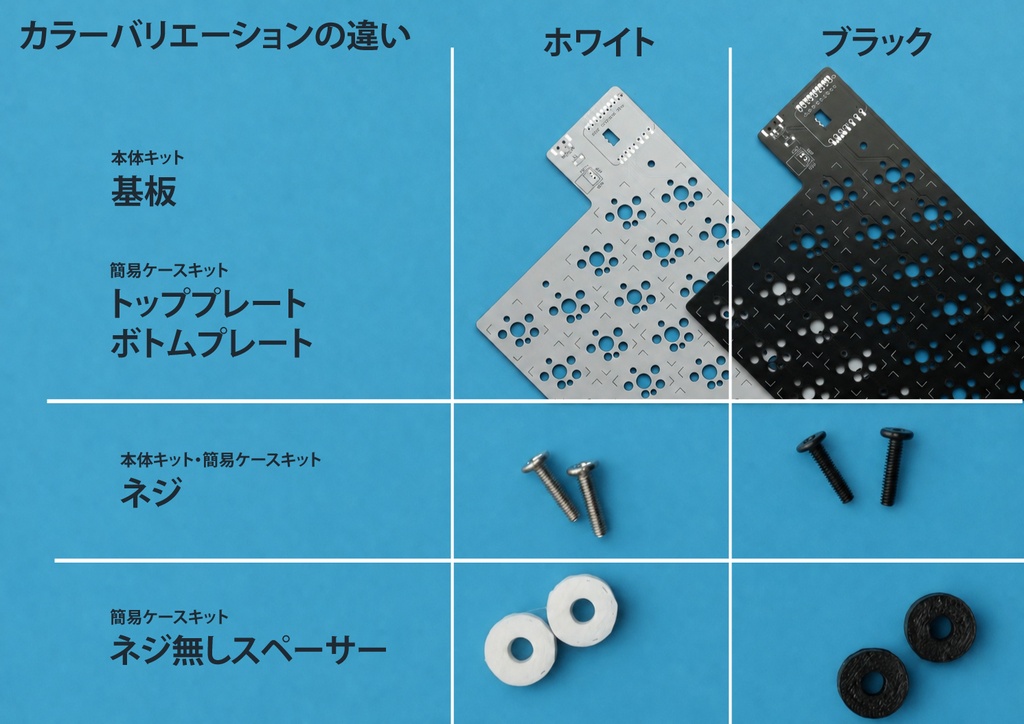

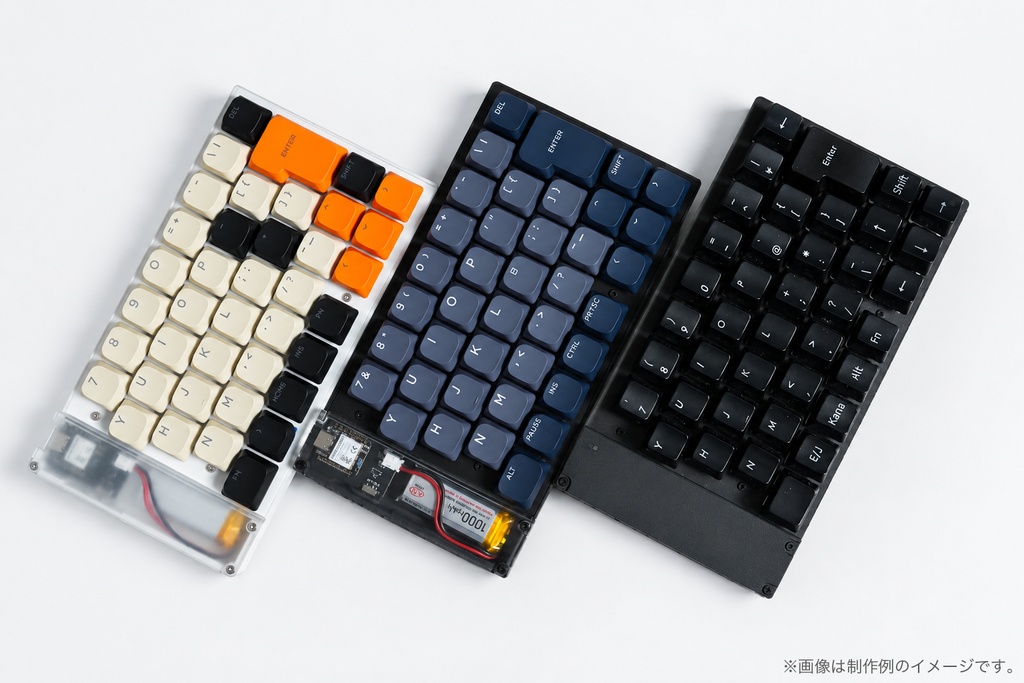

ブラックとホワイトの２パターンを用意しています。 以下の3点の色が異なります。実際の色味などは画像をご覧ください。 ・基板の色：ブラック / ホワイト ・ネジの色：ブラック / シルバー ・簡易ケースキットのネジ無しスペーサー：ブラック / ホワイト 上記以外の付属部品はカラーバリエーションに関係なく共通です。電子部品実装済み版のホットスワップソケットも黒色ソケットです。

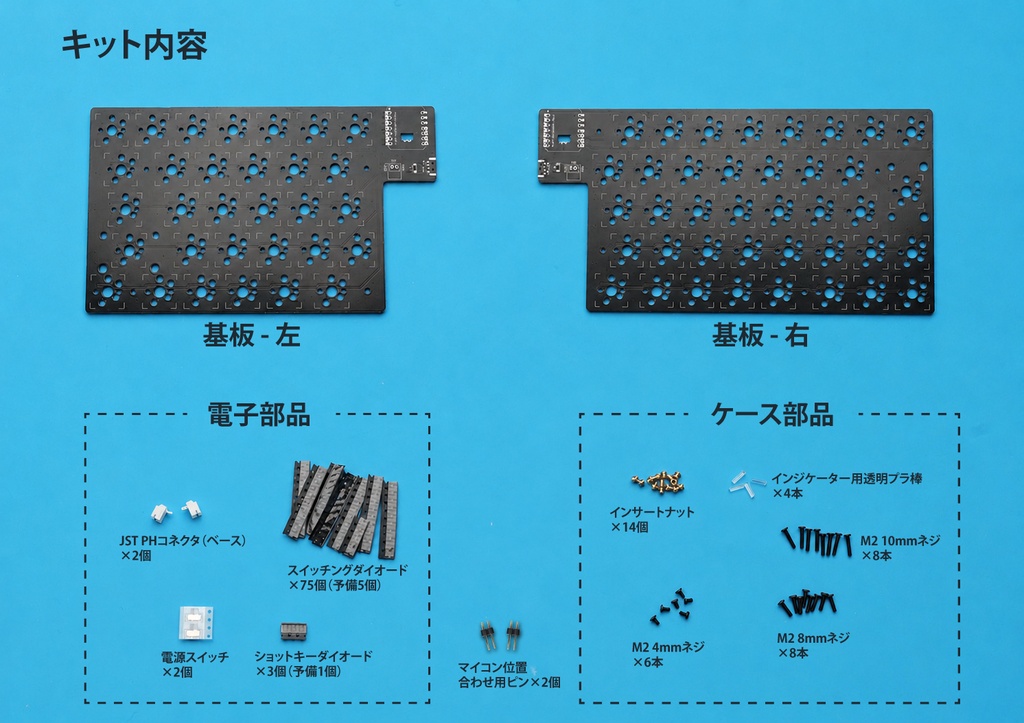

キット内容品
本体部品 ・基板 - 右 ✕ 1枚 ・基板 - 左 ✕ 1枚 ・スイッチングダイオード ✕ 75個（予備5個） ・ショットキーダイオード ✕ 3個（予備1個） ・電源スイッチ ✕ 2個 ・バッテリー用コネクタ（ベース） ✕ 2個 ・マイコン位置合わせ用ピン ✕ 2個 ケース部品（標準ケース用） ・M2 インサートナット ✕ 14個 ・M2 ネジ 8mm ✕ 8本 ・M2 ネジ 10mm ✕ 8本 ・M2 ネジ 4mm ✕ 6本 ・インジケーター用透明プラ棒 ✕ 4本 「ケース部品」は標準ケース用です。簡易ケースキットを使う場合は、このうち一部を流用します。 不足する部品は簡易ケースキットに含まれています。
別途用意する必要がある部品
本キットの他に以下の部品を用意してください。 ・Seeed Studio XIAO nRF52840 Plus（マイコン） ・バッテリー（PHコネクタつき） ・お好きなChoc/MX対応キースイッチ ・お好きなChoc/MX対応キーキャップ ・Choc/MX用ホットスワップソケット（電子部品実装済み版の場合は用意不要です） ・ケース 詳しくは以下のビルドガイドを参照してください。 https://github.com/Rimebeck/CLEAVE-HHJP/blob/main/build-guide/00-PREPARE.md
概算費用
本キットがキーボードとして使えるようになるための概算費用の目安は以下のとおりです。（工具を除く） 総額：¥20,000～ ・本キット：選択する版による（組み立てキット版 ¥7,000～） ・マイコン：¥4,000程度 ・3Dプリント標準ケース：¥3,000程度（自家プリントの場合） ・その他別途用意する部品：〜¥5,000 ＋お好きな対応キースイッチおよびキーキャップ ※総額は部品の購入先、在庫、為替、MX/Choc両対応か、選ぶケースの方法・素材などによって変動します。
使用上の注意・免責
※本キットで提供される部品および情報等の取り扱いの不備により発生した事故等の責任は負いかねます。発煙などが生じた場合は直ちに使用を取りやめてください。特にリポバッテリーには発火等の危険性があります。注意事項をよく読み、適切に取り扱うよう注意してください。 ※本製品はPFU社のHappy Hacking Keyboardとは関係ありません。
