小型DAPLink
- ピンヘッダ付き（基板厚増し用ゲタ基板含む）支払いから発送までの日数：4日以内残り1点物販商品（自宅から発送）¥ 700

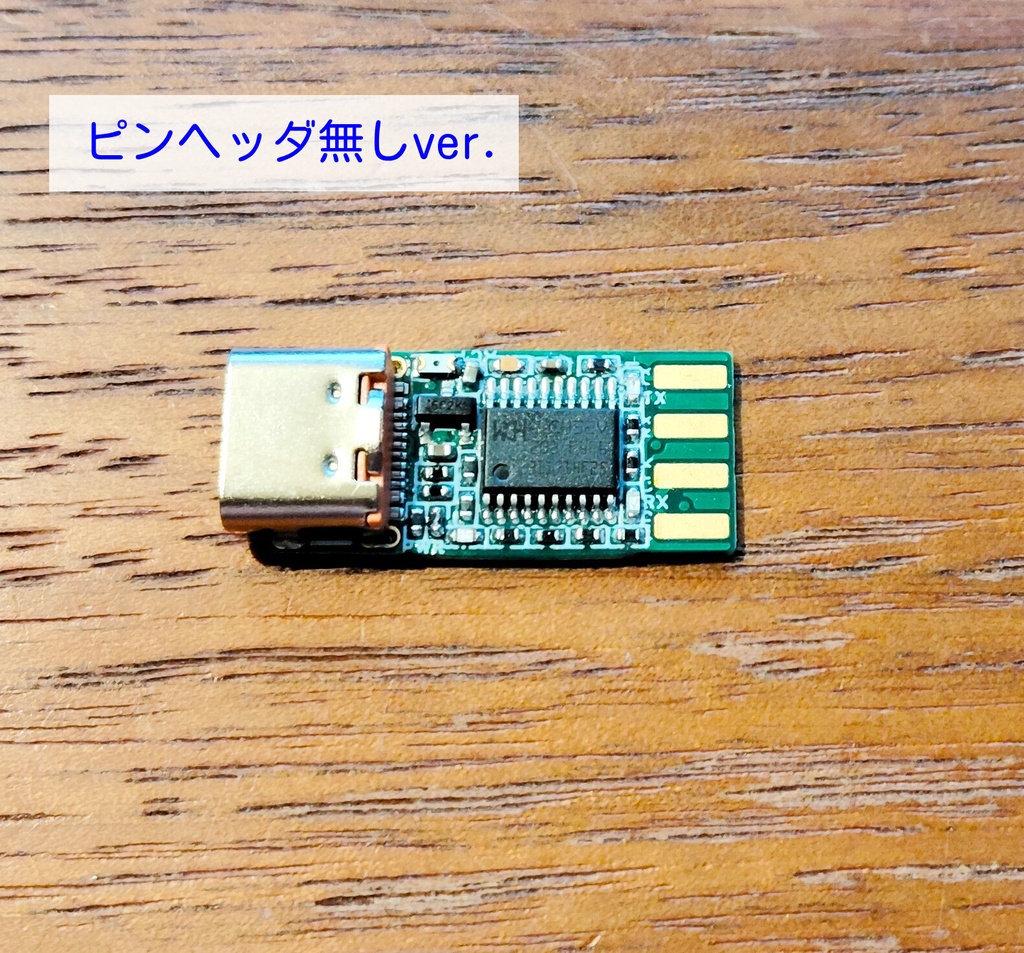

- ピンヘッダ無し（ピンヘッダ＋基板厚増し用ゲタ基板無し）支払いから発送までの日数：4日以内残り1点物販商品（自宅から発送）¥ 680
- エコ版（詳細は本文ご参照ください）支払いから発送までの日数：4日以内残り1点物販商品（自宅から発送）¥ 600

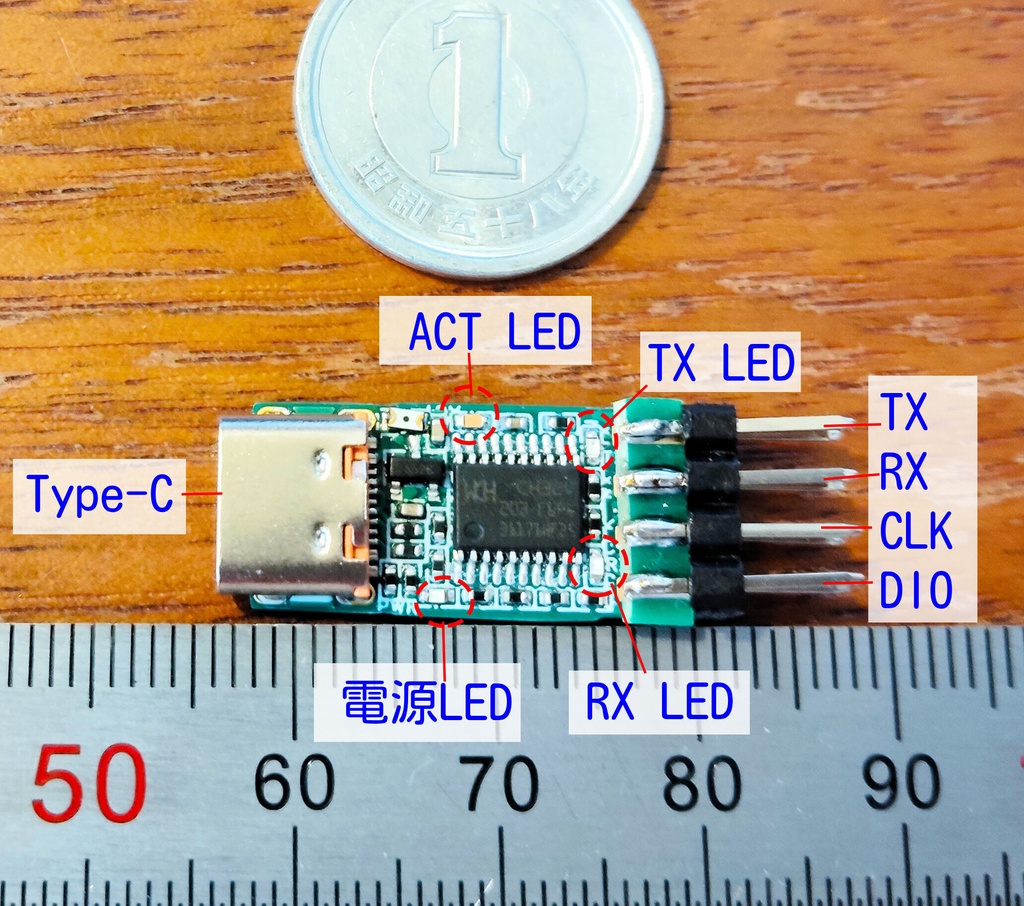

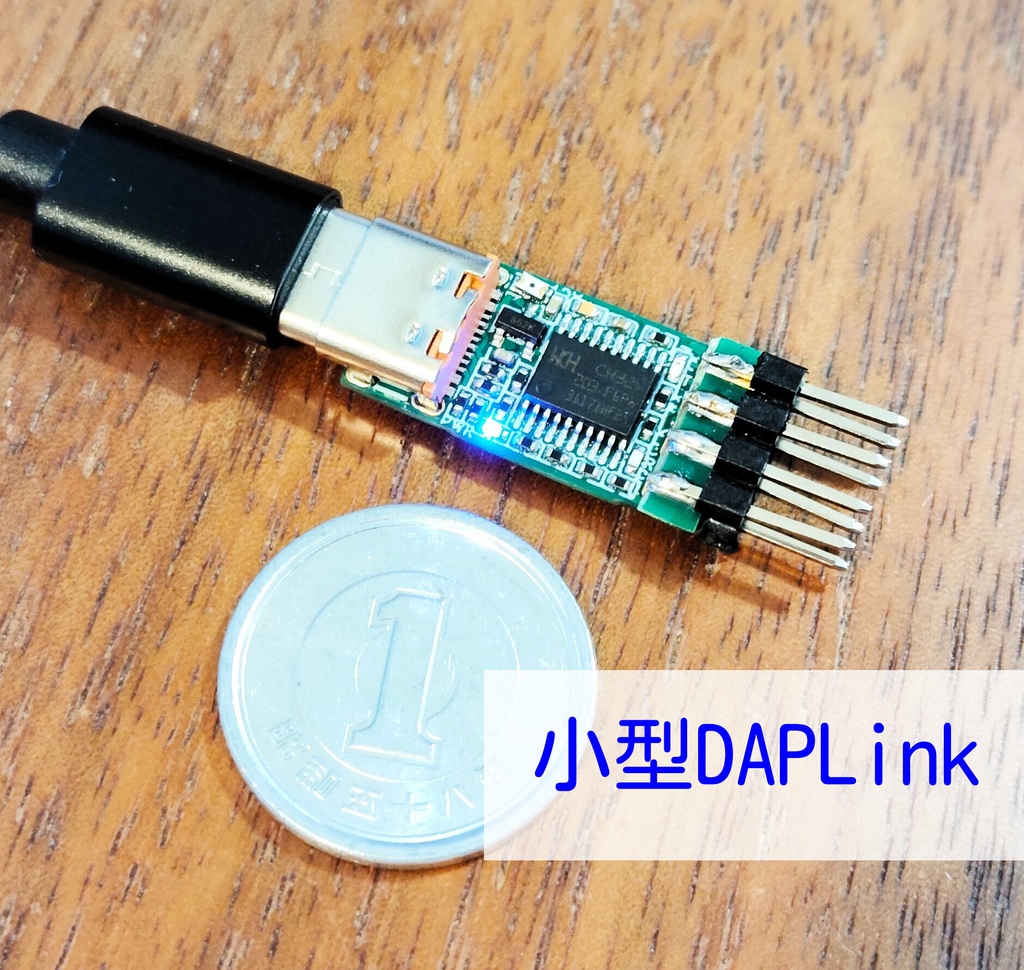

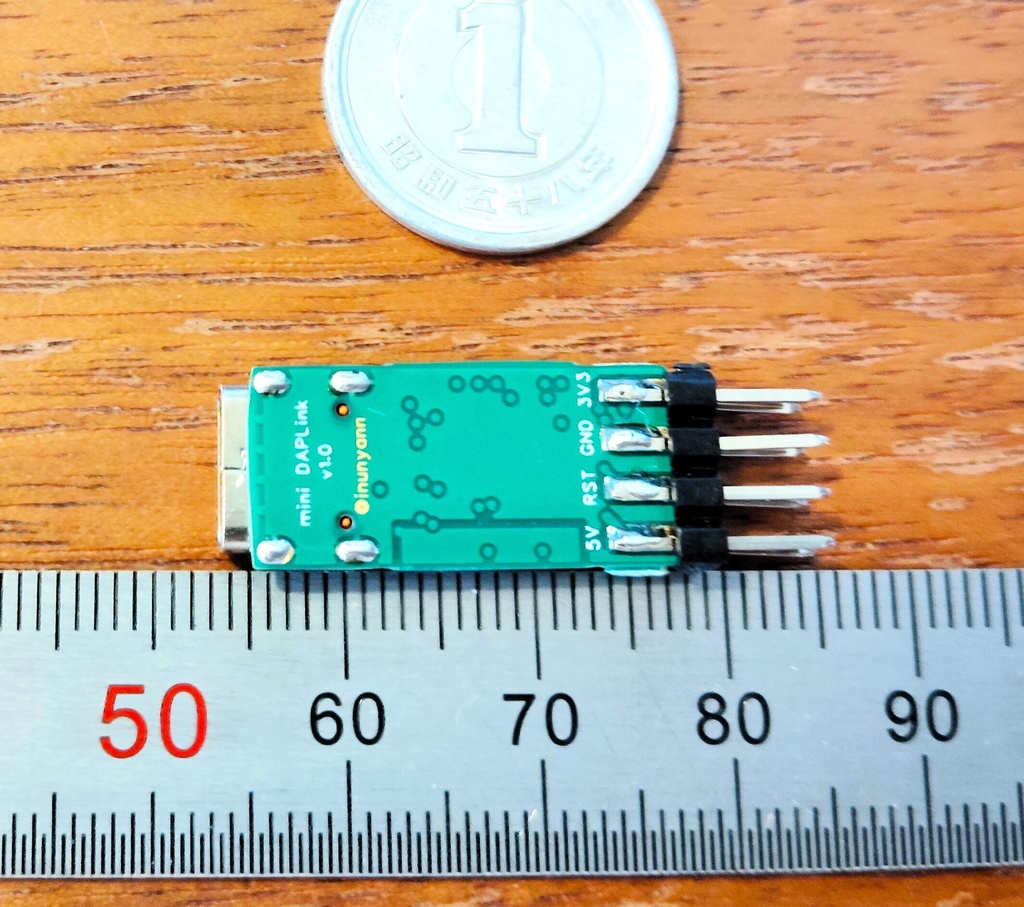

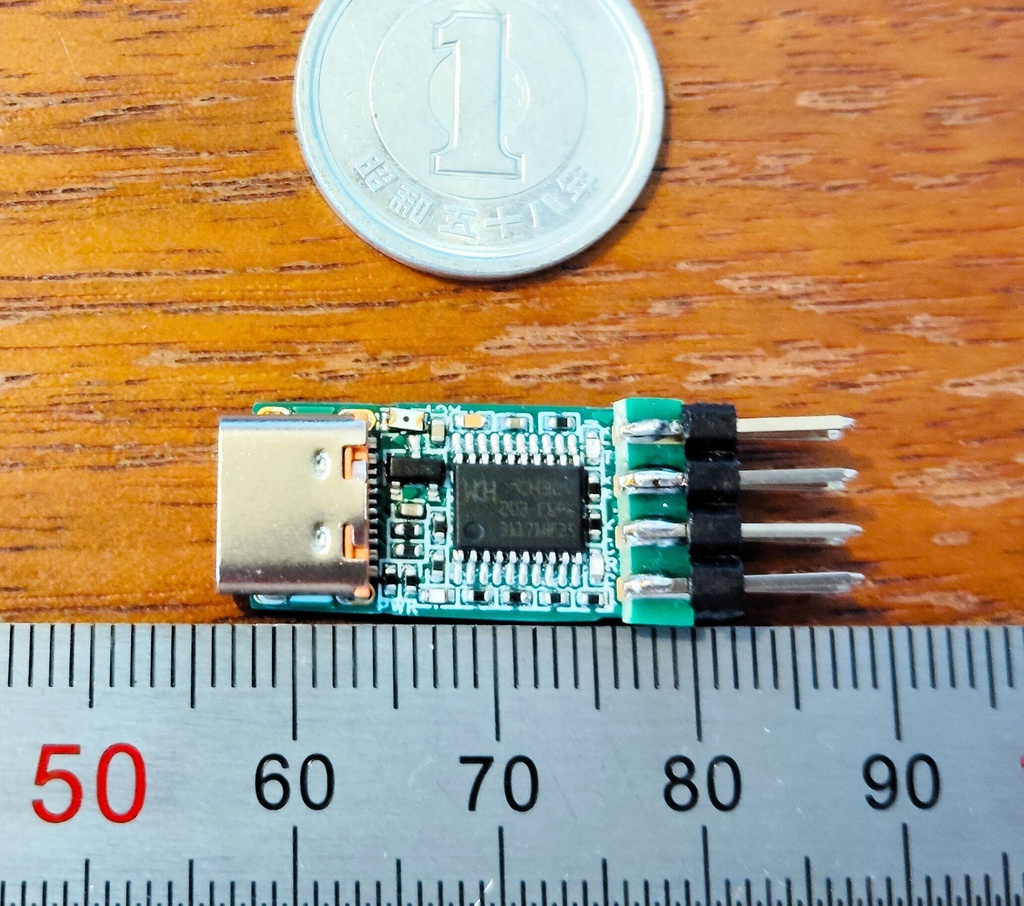

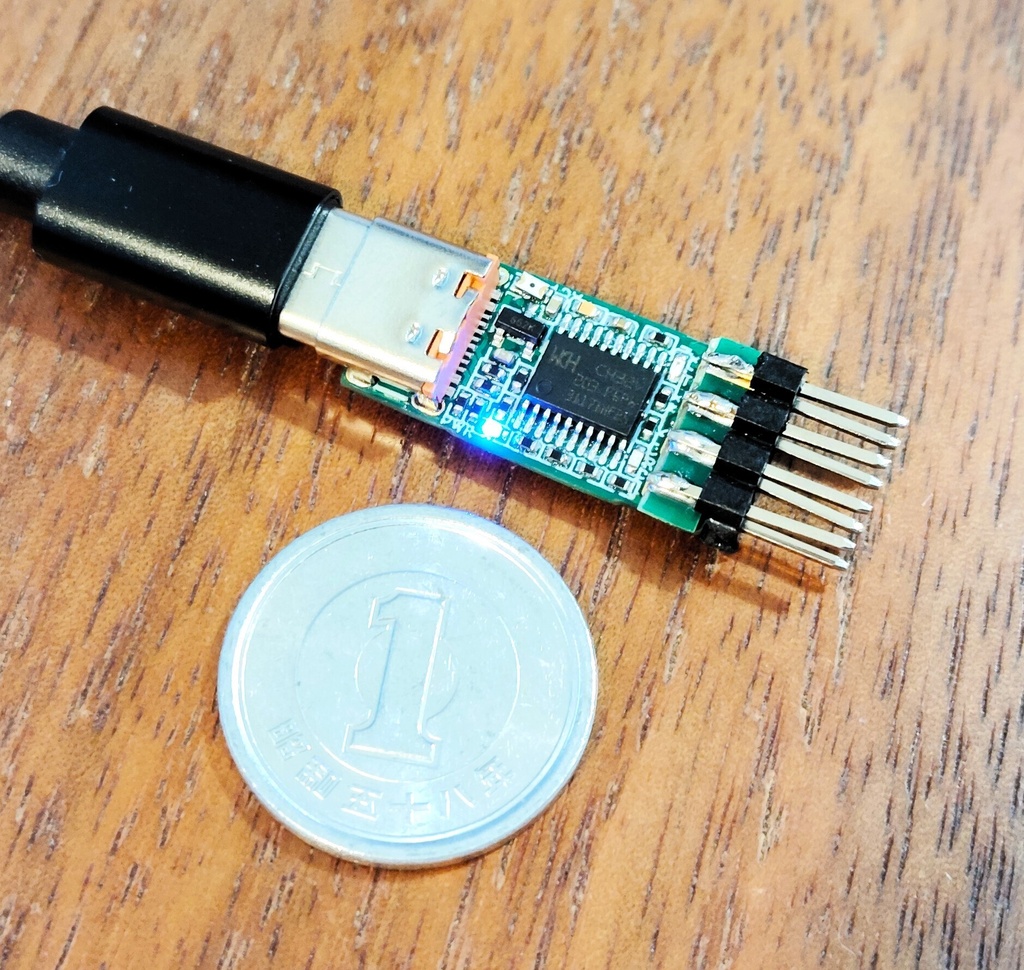

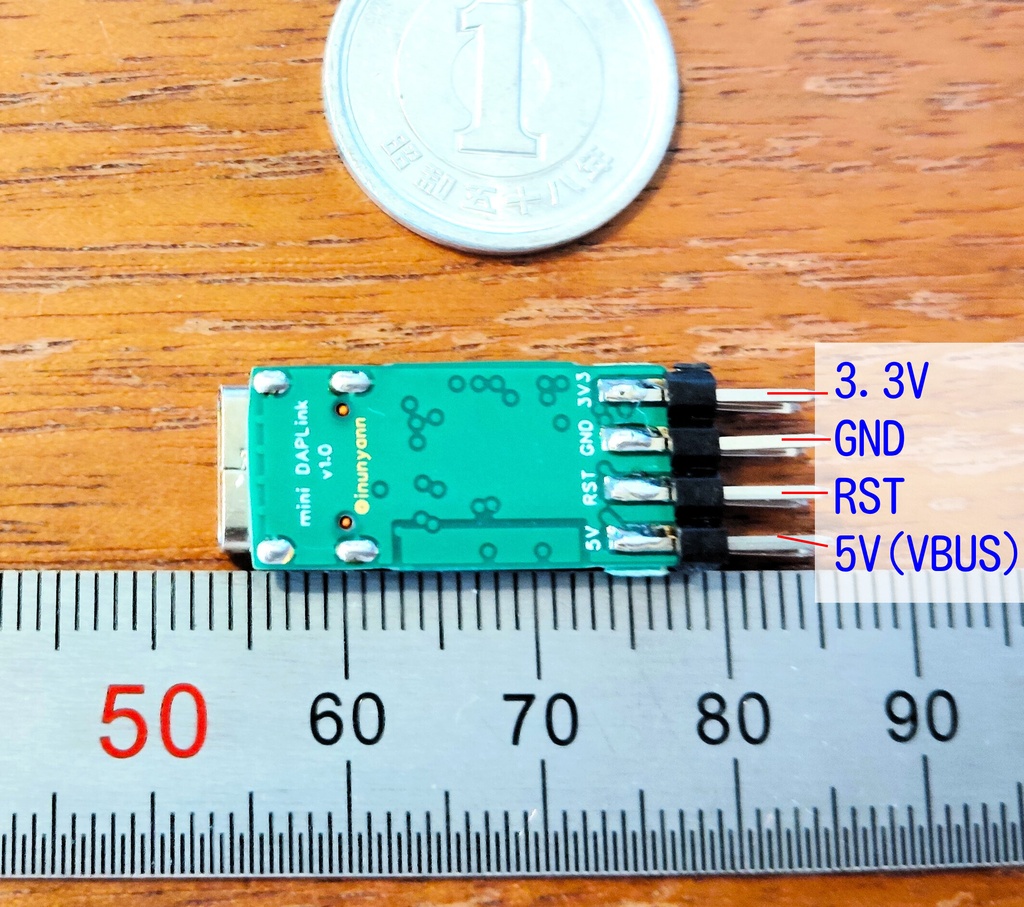

小型DAPLinkです（CMSIS-DAP互換） 小さく作りました サイズ：32 x 11 x 6 mm（ピンヘッダを含む） 重量：1.7g（同） ピンヘッダにはDIO, CLK, RST, TX, RX, 3.3V, GND, 5V(VBUS)を引き出しています 350mAのリセッタブルヒューズを搭載しています（5V+3.3V合計値。3.3VはLDO仕様により200mAまで） Type-CはPD対応です（C~Cケーブルが利用可能です） pyOCDで動作確認済みです JTAGインタフェース（TDO, TDI）のピンヘッダへの引き出しは行っておりません FirmwareとしてXIVN1987/DAPLink（https://github.com/XIVN1987/DAPLink）2025年10月版（2026年5月時点で最新）を書き込んでおります（MCUはCH32V203です）

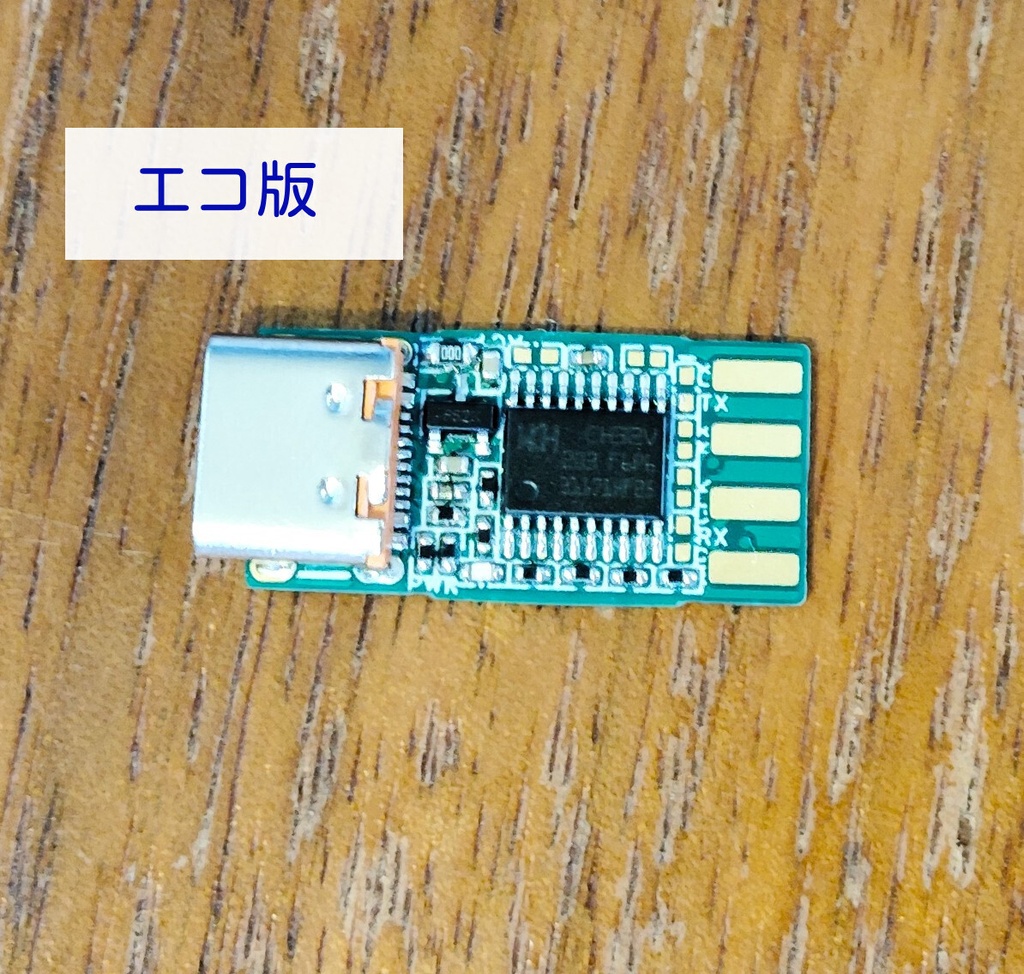

【バリエーション】エコ版の構成について
エコ版は以下の通り構成変更したものです ・リセッタブルヒューズ非搭載（なお、3.3V LDO仕様としての200mA制限は残ります） ・LED（およびLED用抵抗）は電源LED 1つのみ、他の3つは省略。LEDの色は変更となることがあります ・ピンヘッダおよびピンヘッダのための基板厚増し用ゲタ基板無し
