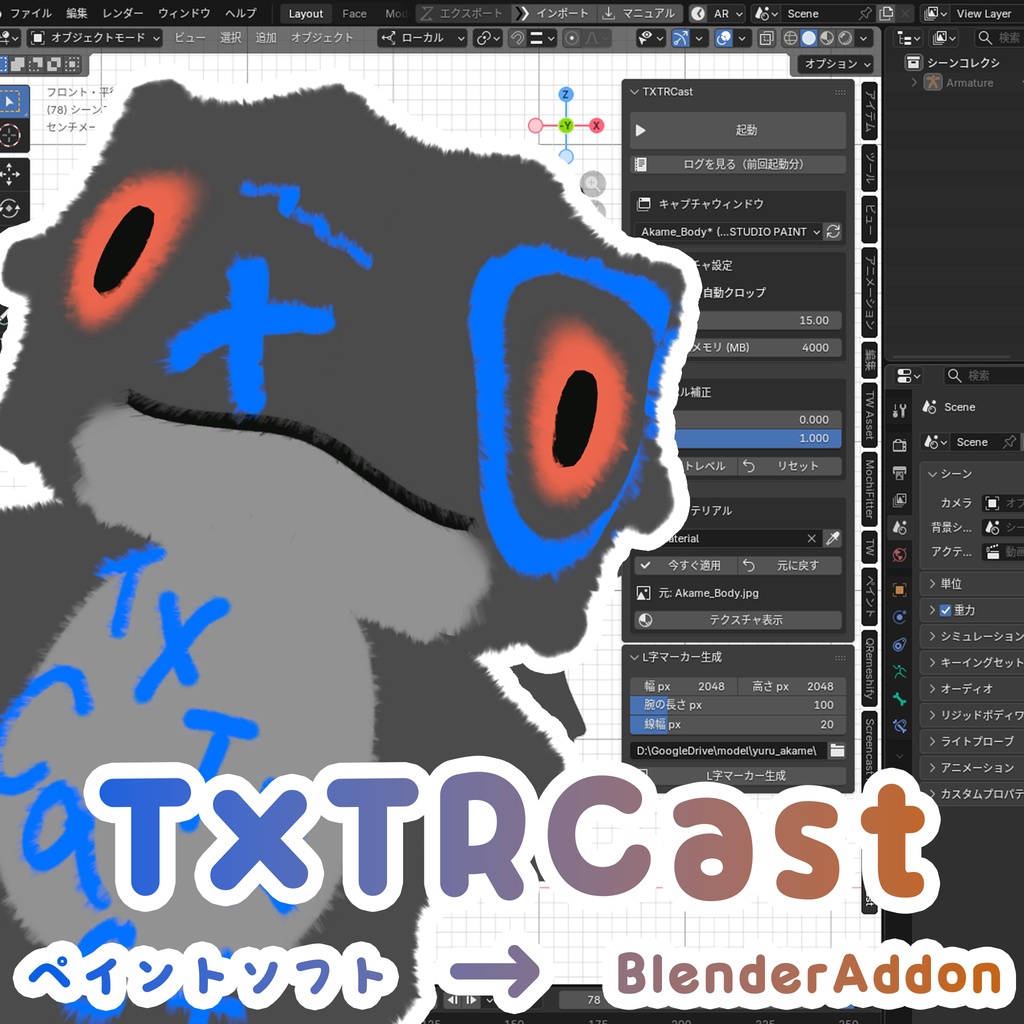

「TXTRCast」リアルタイムテクスチャ同期BlenderAddon
- 通常版ダウンロード商品¥ 0
- ドーナツ代（中身は一緒）ダウンロード商品¥ 500
ペイントソフトで書いた瞬間 Blender の3Dモデルに反映される テクスチャペイント支援アドオンです。
動作環境
・Windows 10 / 11 専用（Mac・Linux 非対応） ・Blender 4.0 以上 ・Clip Studio Paint、Photoshopほか、画面に映るペイントソフト全般 推奨画面サイズ2k以上（デュアルディスプレイを推奨）
ご利用にあたって
・本アドオンは 無料・現状渡しでの配布です。BOOST（投げ銭）で応援いただけると励みになります。 ・個別サポート（動作保証・環境対応・使い方の質問対応）は行っていません。 ・同梱のはじめてガイド・README・パネルの診断表示をご確認ください。 ・不具合報告は歓迎しますが、修正をお約束するものではありません。 ・ライセンスは GPL-3.0（ソースコード同梱。改変・再配布はライセンスに従い自由）
インストール
2. アドオンのインストール 1. 配布 ZIP（`txtrcast-x.x.x.zip`）をそのまま使う（解凍しない） 2. Blender を開く 3. **編集 → プリファレンス → アドオン → 右上のドロップダウン → ディスクからインストール** ZIP を選択 4. アドオン一覧に **TXTRCast** が表示されたらチェックを入れて有効化
使いかた
基本的な流れ 1.サイドバーにTXTRCastのタブ Blenderで解像度を合わせてL字マーカーを生成 2. ペイントソフトでキャンバスを開いてマーカーを配置（追加で新規ウィンドウでウィンドウを複製しておくこと推奨） ３. Blender の TXTRCast パネルで ・ キャプチャウィンドウ → 🔃 ボタンで一覧更新 → ペイントソフトのウィンドウを選ぶ ・ 適用マテリアル → テクスチャを貼りたいマテリアルを指定「今すぐ適用」を押す ・「起動」ボタンを押す 4. ペイントソフト で描くと Blender ビューポートにリアルタイム反映される 画面キャプチャ方式のため、四隅のマーカーが遮られずに映る「キャンバス専用ウィンドウ」 （クリスタの「ウィンドウ → キャンバス → 新規ウィンドウ」で作成）を使うのが確実です。 画面上の解像度が足りないとうまくいかないことがあります。2k以上のモニターをおすすめします。 インストールから同期開始までの手順は、同梱のQUICKSTARTで順を追って説明しています。
免責事項
本アドオンは現状有姿（As-Is）で提供され、動作の完全性や特定の目的への適合性について、いかなる保証もいたしません。 本アドオンの導入・使用によって生じた、いかなる障害、データ損失、不具合、その他の直接的・間接的な損害についても、製作者は一切の責任を負いかねます。ご自身の責任と判断にてご使用ください。 本アドオンはWindows APIやプロセス間通信（共有メモリ）を利用しているため、お使いのセキュリティソフトによる誤検知や、BlenderおよびOSの動作に影響を与える場合があります。ご使用前に重要なプロジェクトデータのバックアップを取ることを強く推奨します。
