スローなコントローラー・ ノッチマスコン型
- ショップの通常発送日数：支払いから7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 17,800
鉄道模型（Nゲージ）用の走行電源コントローラーです 「スローなコントローラー・スタンダード」と同様の速度制御方式を採用し、ステップノッチマスコン制御の動作モードが追加されています マスコン操作では、走行中の車両速度も考慮した実車により近い物理モデルを適用し制御しています 従来のスタンダード版と同じくアナログダイヤルで走行できる動作モードにも切り替えられる機能上位互換モデルです 本コントローラーは車両側の改造は一切不要で高精度な走行速度制御をお楽しみいただけます
主な仕様
機能： 速度・加速度制御型鉄道模型用走行電源装置 入力電圧：9～14V （同梱のACアダプター使用を推奨） 電源入力：2.1mm センタープラス DCジャック （同梱のACアダプターが接続可能） 出力電流：最大平均電流 約 0.5A 最大ピーク電流 約 0.6A 環境温度：およそ 0～40℃ 但し結露しないこと 寸法： 70mm × 125mm × 40mm （突起物除く） 質量： 約 160g ケース材質：ABS
内容物

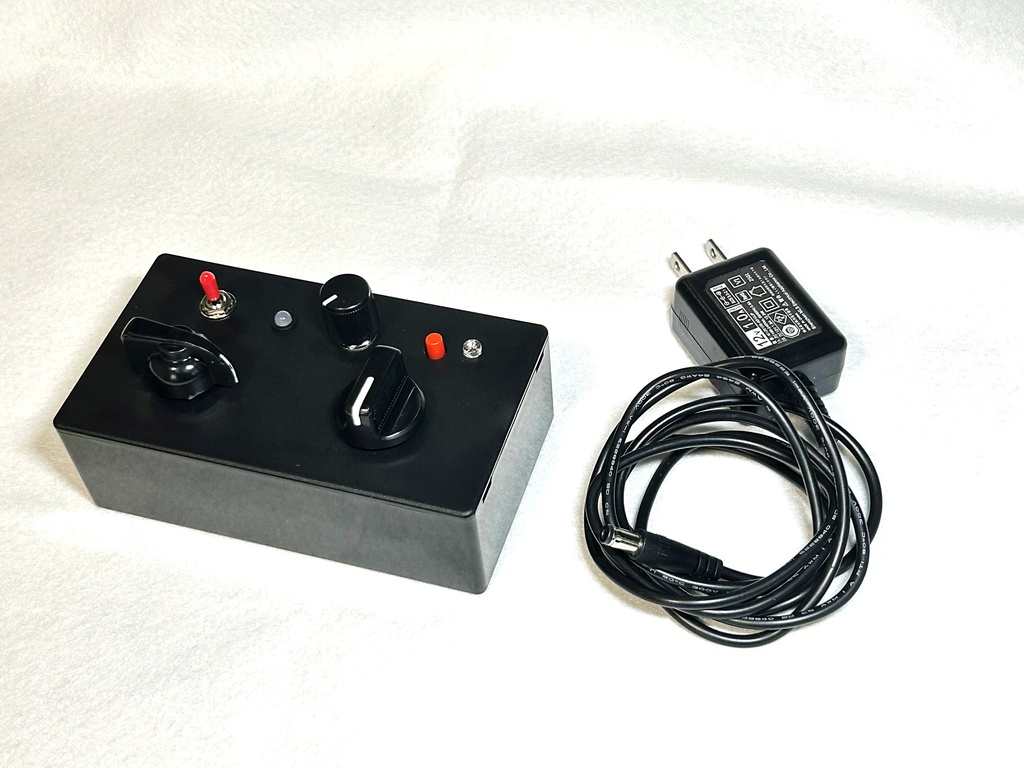

● コントローラ ● 12V ACアダプター 説明書は購入後ダウンロードできます （紙媒体での説明書などは同梱しておりません） 商品は画像１枚目の２点です （レールと接続する電気コードは含みません）
ご使用方法

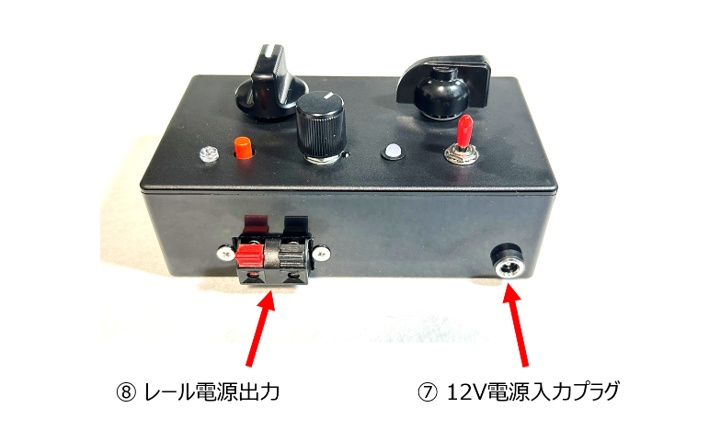

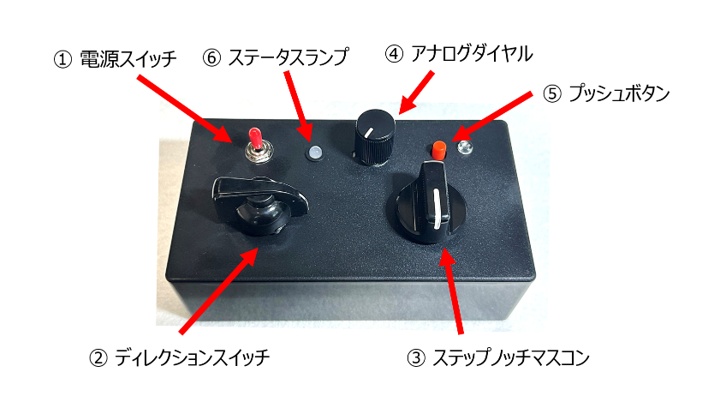

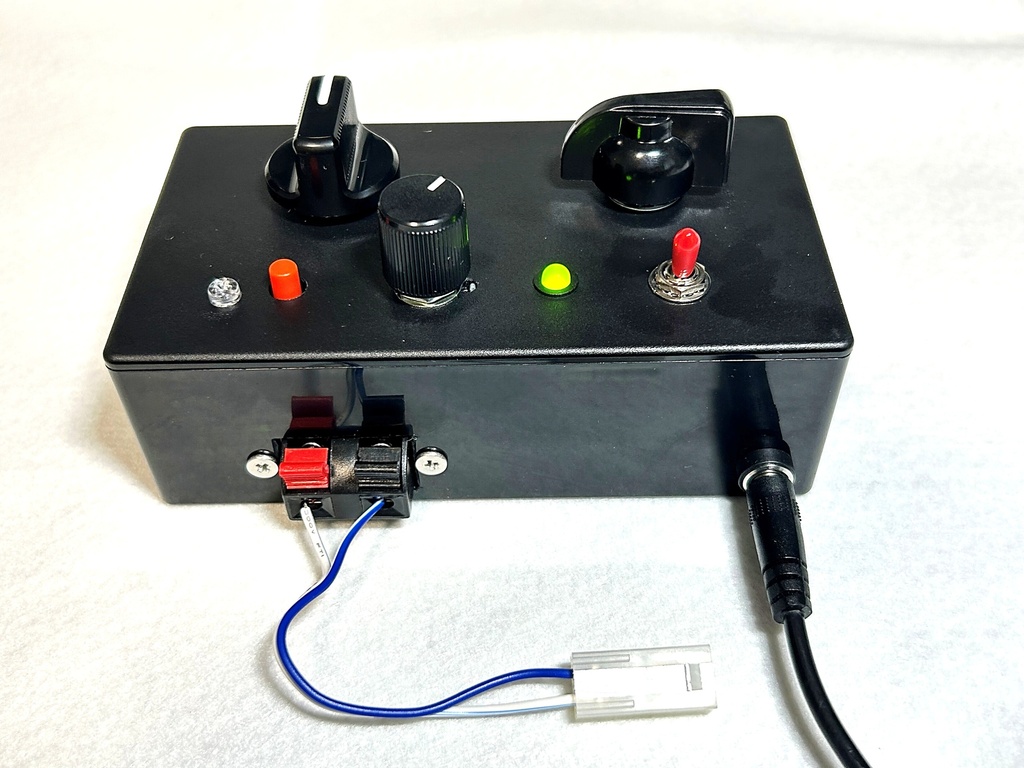

１. 接続方法 ACアダプターの出力プラグを電源入力ジャックに接続します コントローラーのレール電源出力ターミナルと走行させる線路を、ご使用者様にて別途ご用意頂いた電気コードで接続します ２. 操作方法 ３種類の動作モードがあります （１）ステップノッチモード ステップノッチマスコンを操作し加速度を指示します 実物の車両に近い操作で走行制御ができます （２）無段階モード アナログダイヤルで走行車両の速度を直接指示します スタンダード版と同等の走行制御です （３）ダイレクトモード アナログダイヤルを操作し出力電圧を指示します 速度制御は無効のため一般的なパワーパックと類似の操作になります 詳細については購入後にダウンロード頂ける説明書に記載しております
ステップノッチ動作モード

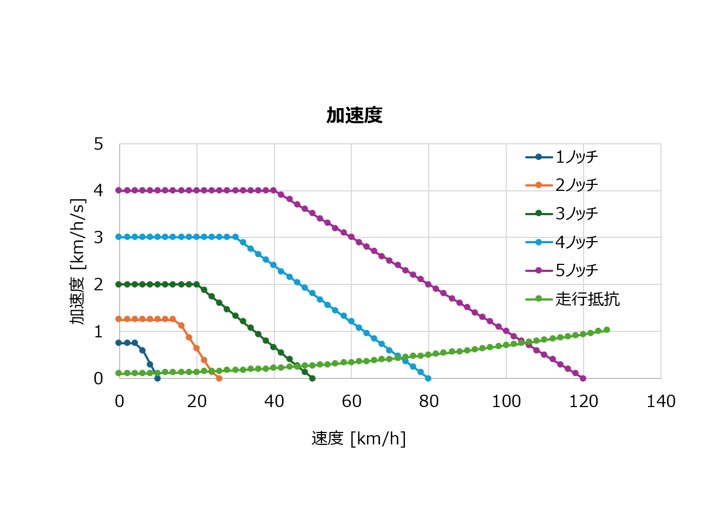

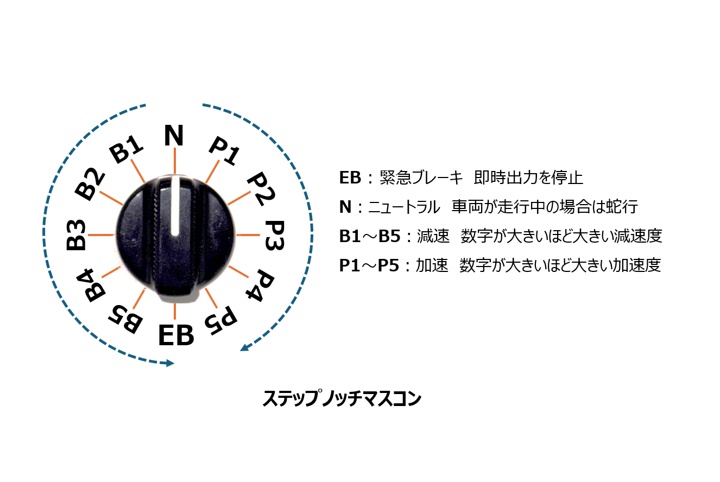

マスコンノッチは12ポジションあります（画像５枚目） スイッチを回転させ、加速、減速または蛇行を操作します P1～P5 ノッチと車両の走行速度により加速度が変化します（画像６枚目） 加速時は同じノッチポジションのままでも走行速度が速くなっていくと徐々に加速度が小さく（速度のあがり方が徐々に緩やかに）なります また、車両の走行速度による走行抵抗を疑似的に付加しており、実際の加速度は高速になるにつれ走行負荷のぶんより小さくなります そのため、各ノッチポジションの加速度と走行抵抗がバランスすると各ノッチポジションでの最高速度となり、それ以上速度は上がらなくなります Nポジションは惰行走行します 走行速度に応じた走行抵抗に相当する減速度で惰行速度は徐々に遅くなり、やがて自然に停止します 減速についても同様にブレーキノッチポジションにより制動力が変わり、ブレーキと走行抵抗の両方の減速度により速度が遅くなっていきます これらの速度制御は、走行している車両の速度をリアルタイムで計測することにより、走行速度に応じた物理モデルを適用することができます 大手メーカー品やガレージメーカー様で提供されている、走行速度に依存せずノッチポジションだけにより加減速を制御するマスコン式コントローラーとは根本的に制御方式が異なり、よりリアルに速度を制御できます
主な適合車両
高い精度で速度制御の動作を確認をしている主な車両は以下になります 国産Nゲージ市販車両の多くをカバーしております 【KATO】 GM-3, GM-5 モーター搭載車 スロットレスモーター搭載車 コアレスモーター搭載車 【TOMIX】 M-9, M-13 モーター搭載車 【グリーンマックス】 コアレスモーター動力ユニット 上記以外のモーター搭載車両でもモーターの特性や車両の駆動構造が類似している場合は、同程度の速度制御ができている動力車も多数確認できています
ご注意事項
１. 本品は鉄道模型（Nゲージ）の走行用電源の用途のみ想定しています。 特に、Nゲージ以外のスケールの車両（HOゲージ等）は、動作の確認をしておりません。 ２. ご購入後のサポートはございませんのでご了承お願いいたします。但し、商品到着後１カ月以内に初期不良が確認できた場合は、修理対応させて頂きます。物理的な破壊や改造などが認められた場合や、ご購入者と異なる方からの申し出の場合は、その限りではありません。 ３. 本コントローラーへ供給する電源電圧の上限は14Vとなっており、入力電圧が15Vを超えた場合、電気的に破壊されることがあります。同梱のACアダプターの使用を推奨します。 ４. 本品は、国内大手メーカーから販売されているNゲージ車両の一部の動力車で動作確認をしておりますが、全ての市販車両で同様の効果が期待できることは確認しておりません。 ５. 本コントローラーは、アナログ制御（非DCC）専用となっております。デジタル制御（DCC）には対応しておりません。 ６. 速度制御の精度や、低速での走行を安定させるためには、できるだけ理想的な条件での走行をお勧めします。具体的には、レールから車両搭載のモーターまでの安定した給電を確保するために、レールの清掃、車両側の集電機構の清掃が非常に効果的です。安定した集電ができない場合は、車両の速度が急に変化する場合がございます。 ７. 本品は民生用の量産部品を使用しております。製作には細心の注意を払っておりますが、製造工程上、筐体や部品に微細な擦れ・小傷などが残る場合がございます。実用上の問題はございませんので、あらかじめご了承お願いいたします。
その他お知らせ
１. 本コントローラーの基板は難燃性のプリント基板を使用しており、設計上の安全性について配慮しております。 ２. 出力電流を検知して自動で出力を遮断する機能がありますが、それとは別に、本コントローラに入力される電源電流が1.1Aを超えた場合は、コントローラ内部への電源供給を遮断する二重の安全機能がございます。この機能は、通常の使用では起こりえない故障などの異常時でも安全を確保するために実装しております。 また、ACアダプターも出力短絡保護機能を搭載しているものを同梱しています。 いずれにおきましても、本コントローラーを使用したことによる車両等の損傷や破壊、その他事故等についてはご使用者の責においてご使用をお願いいたします。 ３. 初期不良以外の故障など 初期不良以外の故障などで修理が必要になった場合は、実費で修理対応可能な場合がございます。商品の状態や交換が必要な部品の調達可否などで判断となるので、修理が必要な場合はご一報頂ければ検討いたします。 なお、今後の生産計画は未定です。 また、予告なく仕様や機能、または価格を変更する場合がございます。 上記全てご理解いただいた後にご注文をお願いいたします。 よろしくお願いいたします。 PAT. P, 2025-2026, All rights reserved by Corgi Workshop
