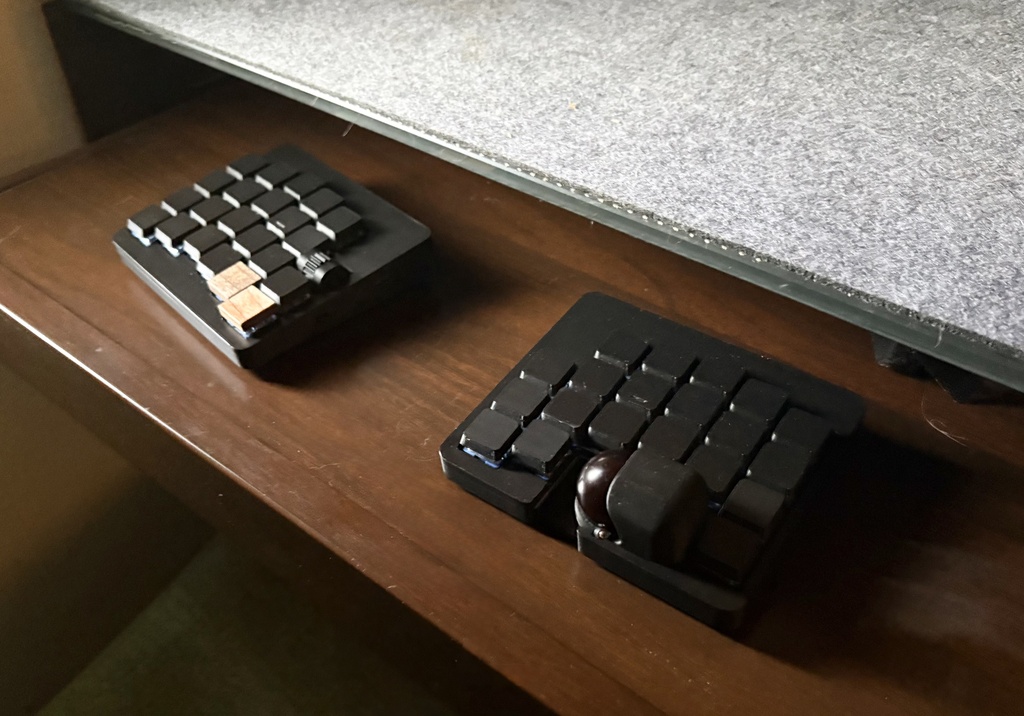

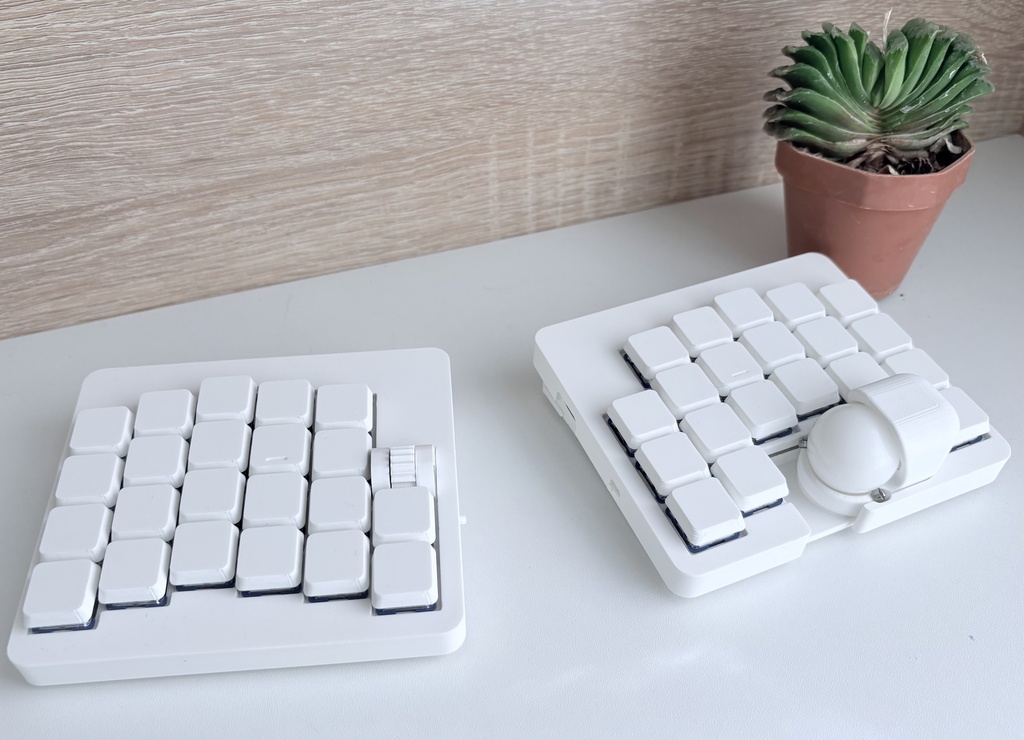

BobTailESC ─ トラックボール付きワイヤレス分割キーボード【完成品・はんだ付け不要】
- 白ショップの通常発送日数：支払いから7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 35,000
- 黒ショップの通常発送日数：支払いから7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 35,000
BobTailESC は乾電池の存在感を感じさせないことにこだわって制作した分割キーボードです。 兄弟機である Bobtailの電池を魅せるとは異なるアプローチとなっています。
bobtailって？ESCって？

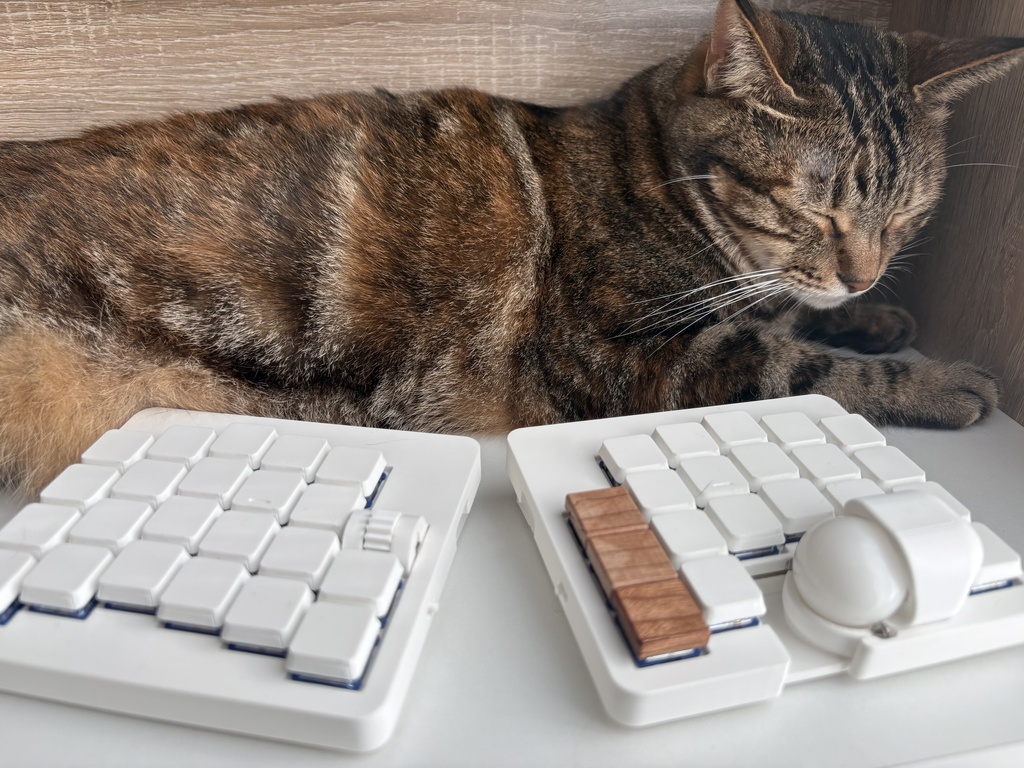

Bobtail の名前の由来は 丸い尻尾が特徴の猫「JapaneseBobtail」からきています。 キーボードを上下をひっくり返すと猫の顔に見えて、トラックボールが尻尾に見えることから名付けました。 ESC は Escape です。 bobtailは電池がちょうど首輪の位置にありましたが、首輪が首輪が外れたので、逃げ出したほうの個体、という位置づけです。
こんな方に
・無線・トラックボール付きの分割キーボードが欲しいが、はんだ付けは自信がない / 時間がない ・デスクの見た目にこだわりたい ・狭ピッチ（17mm）配列を試してみたい ・ケーブルを机の上から減らしたい
はんだ付け不要の完成品です
動作確認済みの状態でお届けします。キースイッチ・キーキャップも装着済みです。電池を入れてペアリングすれば、その日から使えます。 別途ご用意いただくのは電池だけです。
電池持ち抜群
乾電池駆動で駆動しますあ、日常的に使用していても電池が切れるまで使い切れたことがないため、正確な連続使用時間が測定できていません。半年は持つとおもわれます。 トラックボール搭載の無線キーボードは電力を多く消費しがちですが、消費電流を抑えた設計になっています。充電を意識せずに使えます。
電池の存在が形に出ません
ケース越しに触っても、電池の形や大きさが分かりません。キー周辺の余白でケースの厚みを確保し、余白の幅を調整して電池のある領域とない領域の段差をなだらかにしています。「ここに電池がある」と分かる膨らみや段差をつくらないことを条件に設計しました。 背面カバーはスナップフィットです。工具不要、スライドさせるだけで開きます。表面にネジが出ないため、留め具も視界に入りません。
積層痕を抑えた表面仕上げ
ケースは FDM（熱溶解積層方式）の3Dプリンタ製です。目に入る上面等には積層痕が残らないようツルツルに仕上げています。

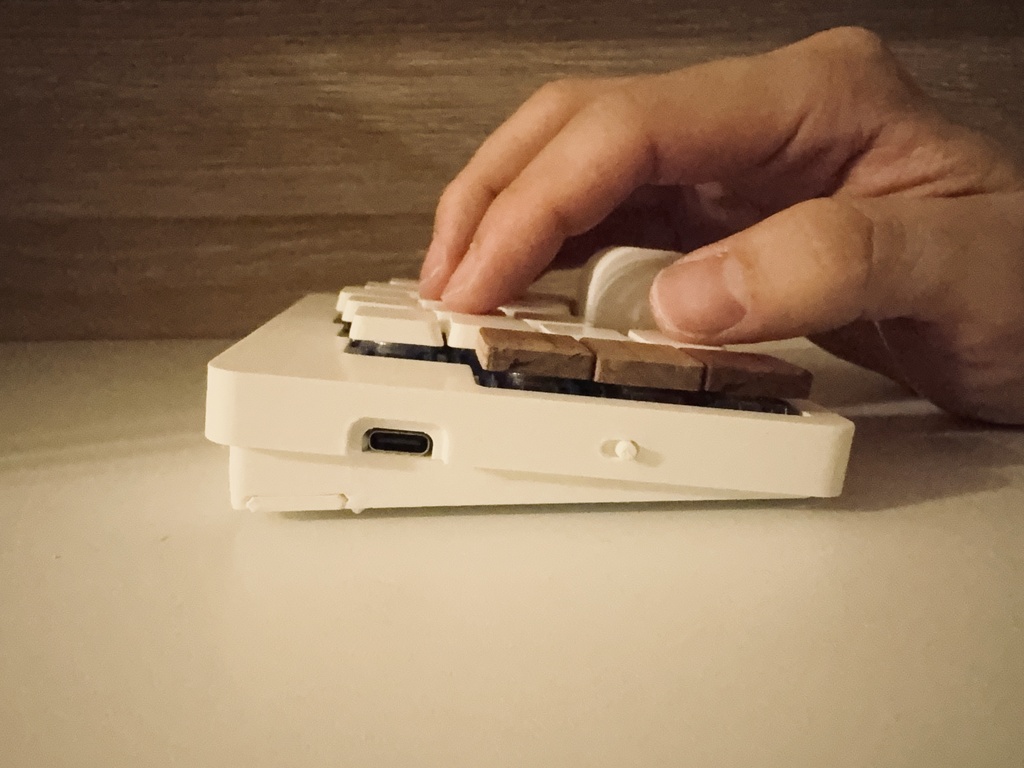

チルト脚不要の7度傾斜
電池を基板裏面の上部に配置しているため、奥側に7度の傾斜がついています。チルト脚などの追加パーツは不要です。 この傾斜により、トラックボールが手のひらと干渉しにくくなり、手のひらでボールを誤操作を減らせます。
操作まわり
◇ 17mm 狭ピッチ カラムスタッガード 一般的な 19mm ピッチより指の移動量が少なく、手を広げずに打てます。指の長さに沿って縦にずらした配列です。 ◇ 右手側トラックボール ホームポジションから手を離さずにポインタ操作ができます。 ◇ 左手側ロータリーエンコーダー マウススクロールをノブで操作できます。割り当て変更によって音量調整なども可能です。 ◇ 無刻印キーキャップ 刻印がないぶん、キーマップを自由に変更しても見た目が破綻しません。 ◇ キーマップはブラウザから変更可能 ZMK Studio を使えば、ファイルの編集もビルドも不要でキー配置を変更できます。より細かい設定をしたい方向けに、リポジトリを直接編集する方法も用意しています。
仕様
配列 ： カラムスタッガード（左右分割） キーピッチ ： 17mm キー数 ： 42キー 接続 ： Bluetooth LE ファームウェア ： ZMK マイコン ： Seeed XIAO nRF52840 電源 ： 単4乾電池 ×4本 連続使用時間 ： 半年?（実測値なし） キースイッチ ： Kailh Choc v2 Deep Sea Silent Islet Switch リニア静音 キーキャップ ： 3DP製・無刻印 ケース ： FDM 3Dプリント製 電池カバー ： スナップフィット（工具不要・スライド式） 傾斜 ： 7度（チルト脚なし） トラックボール ： 25mm（右手側） ロータリーエンコーダー ： 1個（左手側） 本体サイズ ： 【要確認】 重量 ： 【要確認】 【同梱物】 ・BobTailESC 本体（左右セット） ・キースイッチ実装済み ・キーキャップ装着済み ・トラックボール ※ 電池は付属しません。単4電池を4本ご用意ください。 ※ USBケーブルは付属しません（キーマップ変更時のみ必要です）。
ご購入前にご確認ください
・本製品は個人が設計・製作した自作キーボードです。量産品と同等の品質保証はいたしかねます。 ・キーピッチ 17mm は一般的なキーボード（19mm）より狭く、慣れるまで数日かかる場合があります。 ・PC側のキーボード設定は US配列 に変更してご使用ください。 ・手作業による組み立てのため、外観に微細な傷等がある場合があります。 ・初期不良がある場合はお手数がご連絡ください。対応いたします。 【サポート】 ご質問：BOOTHのメッセージ機能、または X（@na__ka__no）まで
リンク
・ファームウェアリポジトリ https://github.com/na-ka-no/zmk-config-BobTail
