tabula
- 黒ショップの通常発送日数：支払いから7日以内残り1点あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 20,000
- 白ショップの通常発送日数：支払いから7日以内残り1点あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 20,000
- 本体のみ 黒ショップの通常発送日数：支払いから7日以内残り1点あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 15,000
- 本体のみ 白ショップの通常発送日数：支払いから7日以内残り1点あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 15,000
自分で使うために作った、実用のためのキーボードです。 シンプルな構成と外観、柔らかいタッチと打鍵音、 安心して使える堅牢性を目指して設計しました。
特徴

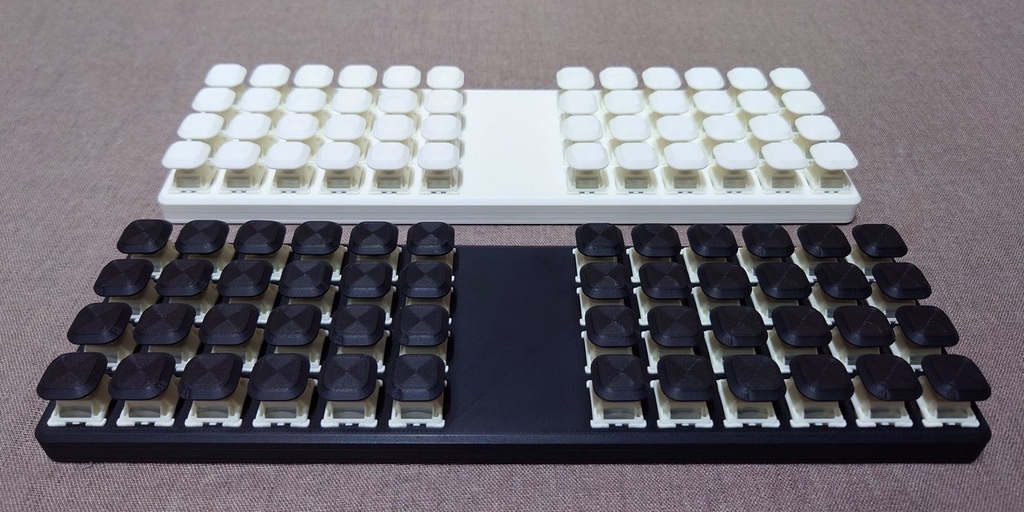

● 左右に離れた48キーの格子配列 ● 3Dプリントによる筐体とキーキャップ ● 筐体内部の振動防止のスポンジシート ● キーキャップの静音リング ● Vialをプリインストール ● Cherry MX互換のホットスワップソケット ● GATERON Smoothie Linear Switch ● 組み立て済み
出品一覧
● tabula - 本体・キースイッチ・キーキャップの標準セット - 色: 黒/白 - キースイッチ: GATERON Smoothie Linear Switch - 予備のキーキャップ ● tabula 本体のみ - キーキャップ・スイッチが必要ない人のための本体のみ - 色: 黒/白
使用方法

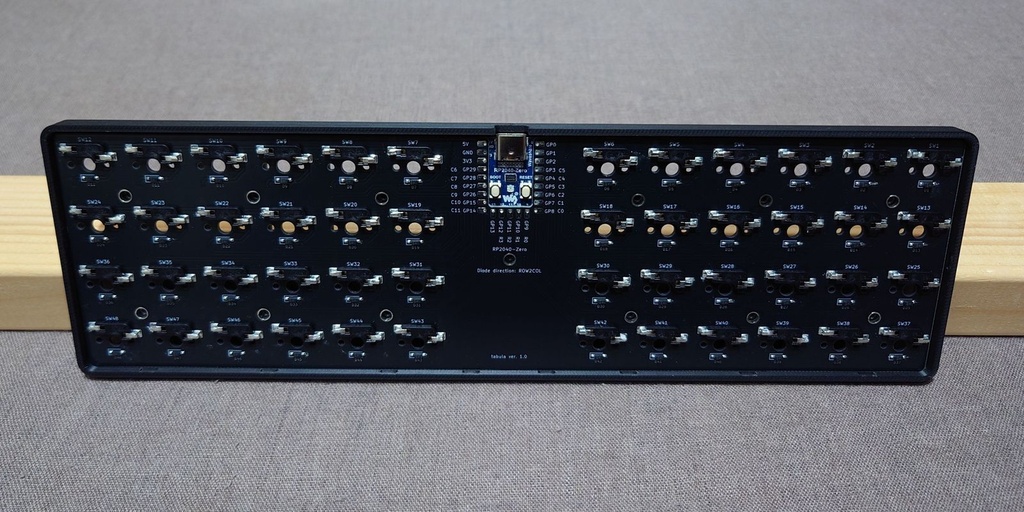

キーマップの設定は、本機にあらかじめ書き込まれているVialを用いるか、ファームウェアを自作することで行ってください。 ファームウェアとしてVialを用いる場合は、[ Vial Web ] ( https://vial.rocks/ )でキーマップを設定してください。 ファームウェアを自作する場合は、QMK Firmwareなどでファームウェアを作成して書き込んでください。 本機の回路構成は、4×12のキーマトリクスにRP2040-Zeroを接続したものです。 ファームウェア作成に必要な情報は次のとおりです。 ● キーマトリクスとRP2040-Zeroの割り当て - Controller: RP2040 - (R0, R1, R2, R3) = (GP9, GP10, GP11, GP12) - (C0, C1,..., C11) = (GP8, GP7, GP6, GP5, GP4, GP3, GP29, GP28, GP27, GP26, GP15, GP14) - Diode direction: ROW2COL ● 筐体裏の穴について - 筐体裏の小穴はRP2040-Zeroを操作するためのものです。 - 左から、BOOTSEL、LED、RESET となっています。 - 中央はLED用の穴なので押してはいけません。 ● RP2040-Zeroにファームウェアを書き込む方法 1. RP2040-zeroをUSBストレージとして認識させて、uf2ファイルを転送してください。 2. しばらく待つと新しいファームウェアが読み込まれます。 ● RP2040-ZeroをUSBストレージとして認識させる方法 - BOOTSELを押しながらRESETを押してください 。 - QMK Firmware/Vialが動作している場合は、QK_BOOTキーでも可。 ● リファレンス - [ QMK Firmware ] ( https://qmk.fm/ ) - [ Vial ] ( https://get.vial.today/ ) - [ RP2040-Zero ] ( https://www.waveshare.com/wiki/RP2040-Zero ) - Web上の解説記事なども参考にしてください。
設計・仕様

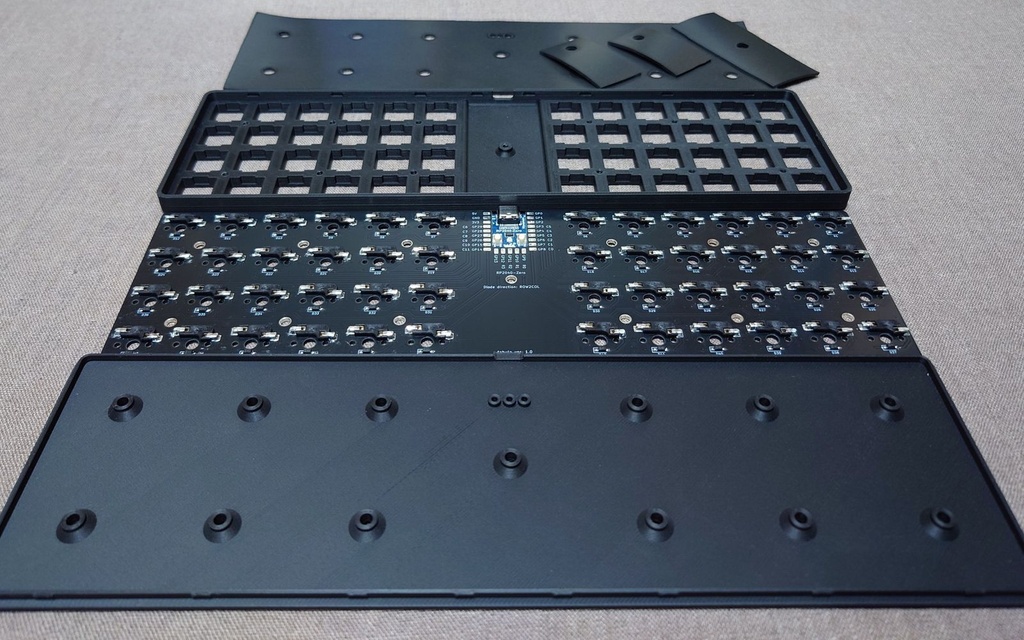

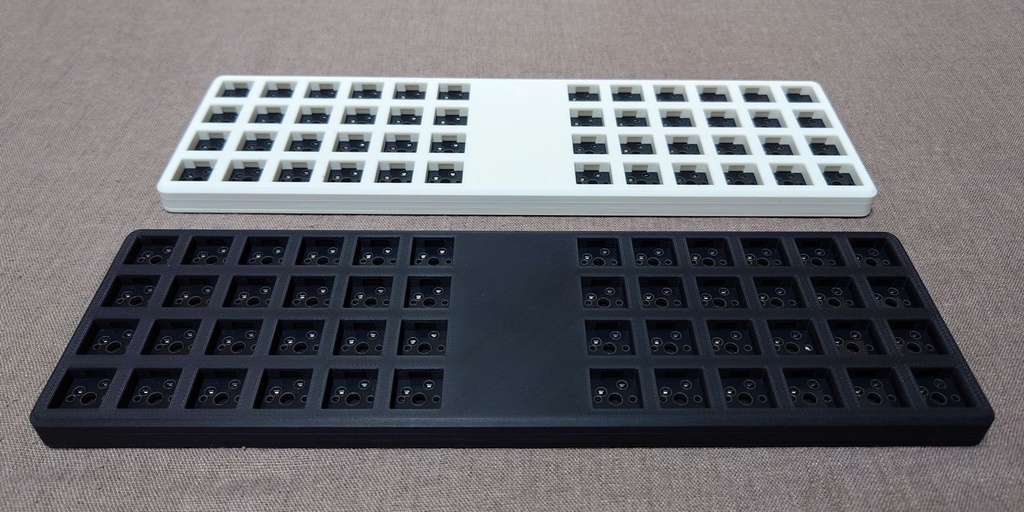

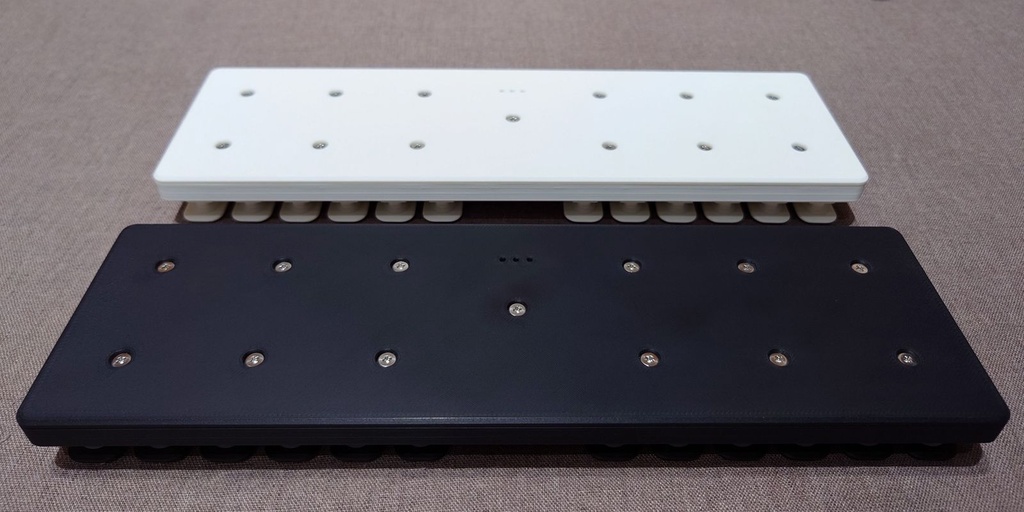

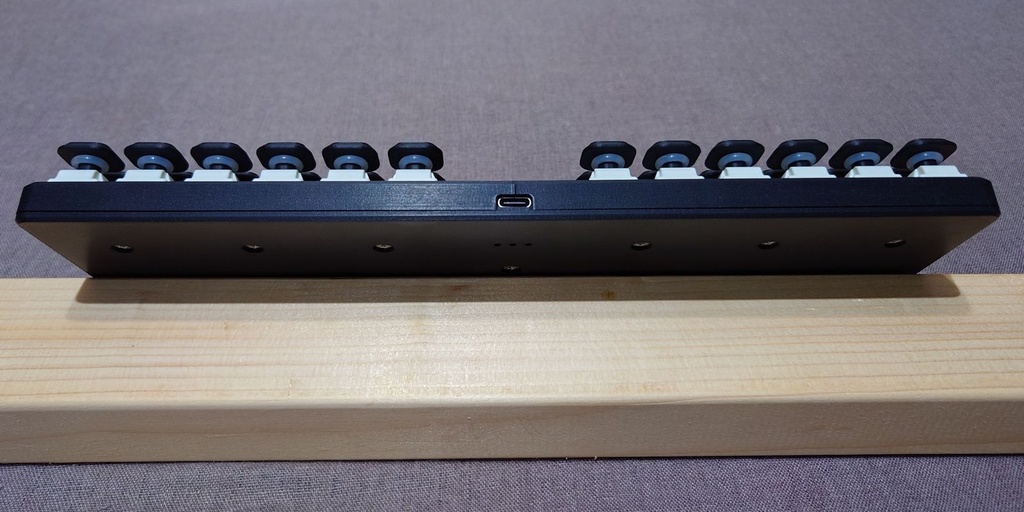

● 3Dプリントについて - 筐体とキーキャップは3Dプリントで作られています。 - すべてインフィル100%で作成しています。 - 質感の良いものを目指していますが、3Dプリントには原理的に避けがたい瑕が生じます。あくまで実用品として多少の瑕はご容赦ください。 ● 筐体について - 中央の隙間はキー2個分です。 - 内部に振動防止のスポンジが入っています。 - キースイッチは爪がかかるようになっています。取り外すときは専用の工具を使ってください。 - 底面に滑り止めはついていません。必要に応じて適当な対策をしてください。ゴムマットなどの上に置いて使うことを推奨します。 ● キーキャップについて - 静音リングを付けることを想定してステムをやや長くしています(通常4mm程度のところ5mm)。 - 衝撃吸収の効果に期待して、静音リングは厚みのあるもの(厚さ2.5mm)を取り付けています。 ● キースイッチについて - GATERON Smoothie Linear Switch - Type: Linear - Operating Force: 40±10gf - Housing: POM ● サイズ・質量 - 271×81×28mm 363g - 271×81×12mm 243g (本体のみ) ● 使用部品 - WAVESHARE RP2040-Zero - 1N4148W SOD-123F - Kailh Hotswap socket - GATERON Smoothie Linear Switch - M3x8mm 超低頭ねじ SUS304 - SlimFlex 厚さ 1.5mm - O-リング 厚さ 2.5mm - Bambu Lab PLA Matte - goot 鉛フリーはんだ ● その他 - 接続端子はUSB type-Cです。 - スイッチが付属しない場合であっても動作確認のため一度スイッチを取り付けるので多少の跡が残ります。 - Linuxの場合、Vialでキーマップを変更するにはudevの設定を行う必要があります。キーボードとして使用するだけであれば必要ありません。設定のみ他のOSで行うと簡単です。 - 可能であればファームウェアを自作することを推奨します。 - プリインストールされているキーマップは制作者の個人的な設定です。具体的な設定はVial Webを用いて見ることができます。
注意
● 動作確認をして発送しますが、原則としてサポートを行いませんし、動作に責任を持ちません。使用者の責任でメンテナンスして使用してください。 ● 発送方法の都合で注文可能数を1に制限しています。必要であれば複数回注文しても構いません。
履歴
[2026/08/04] 販売開始。需要があるようなら追加で作成します。
