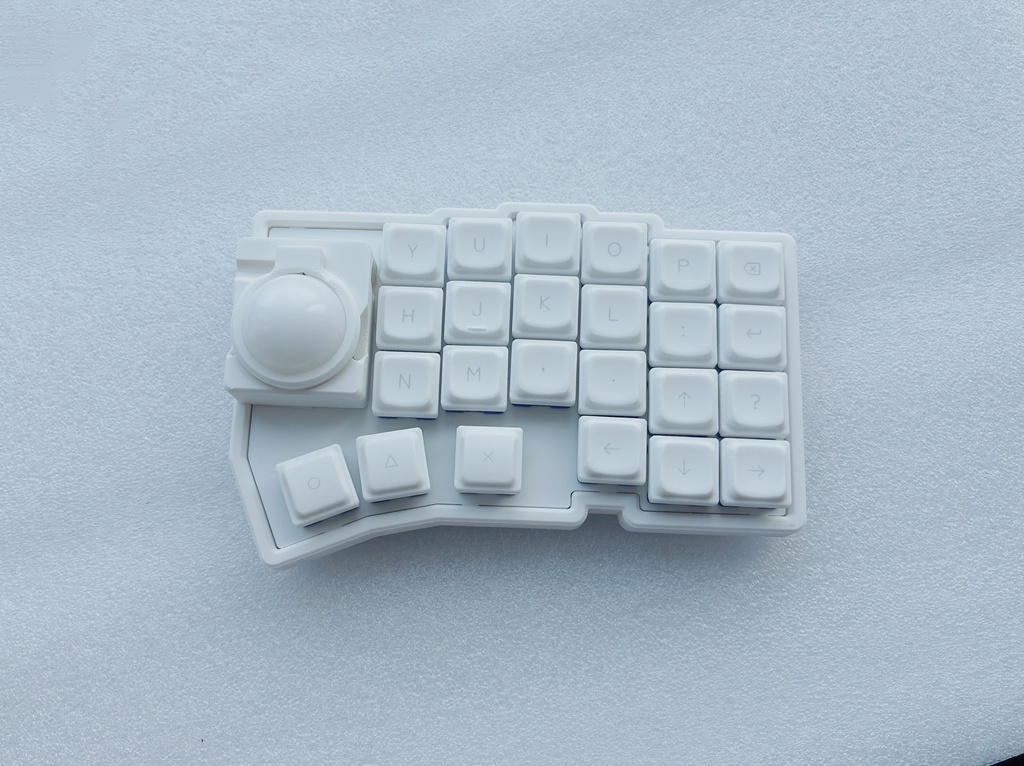

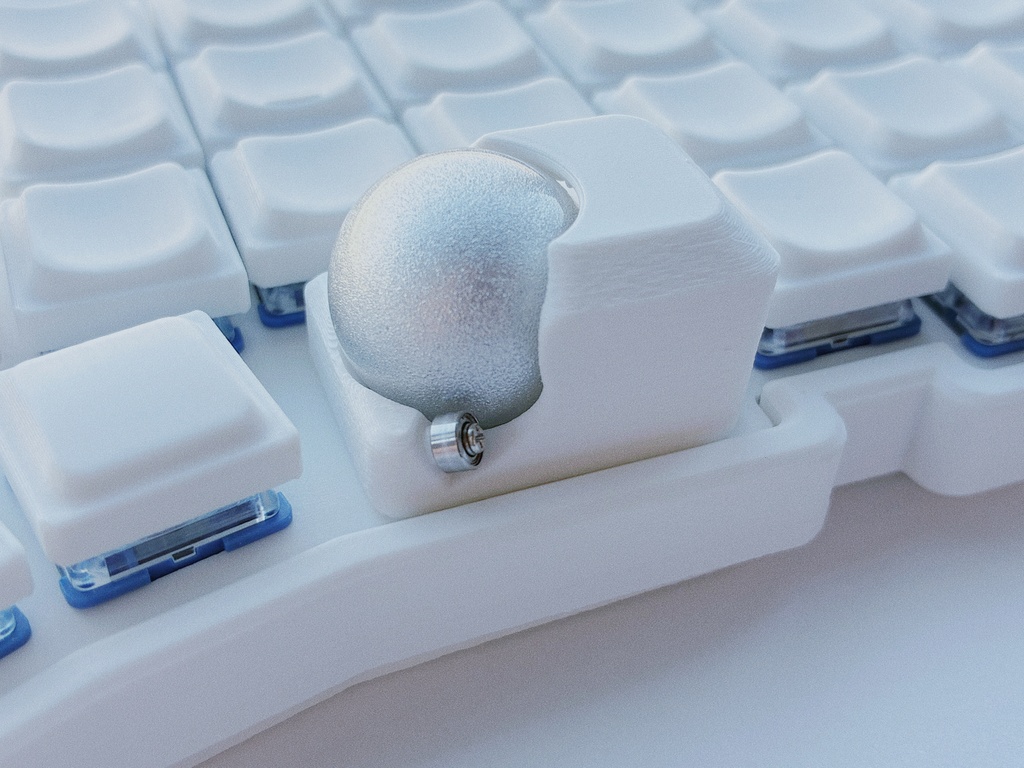

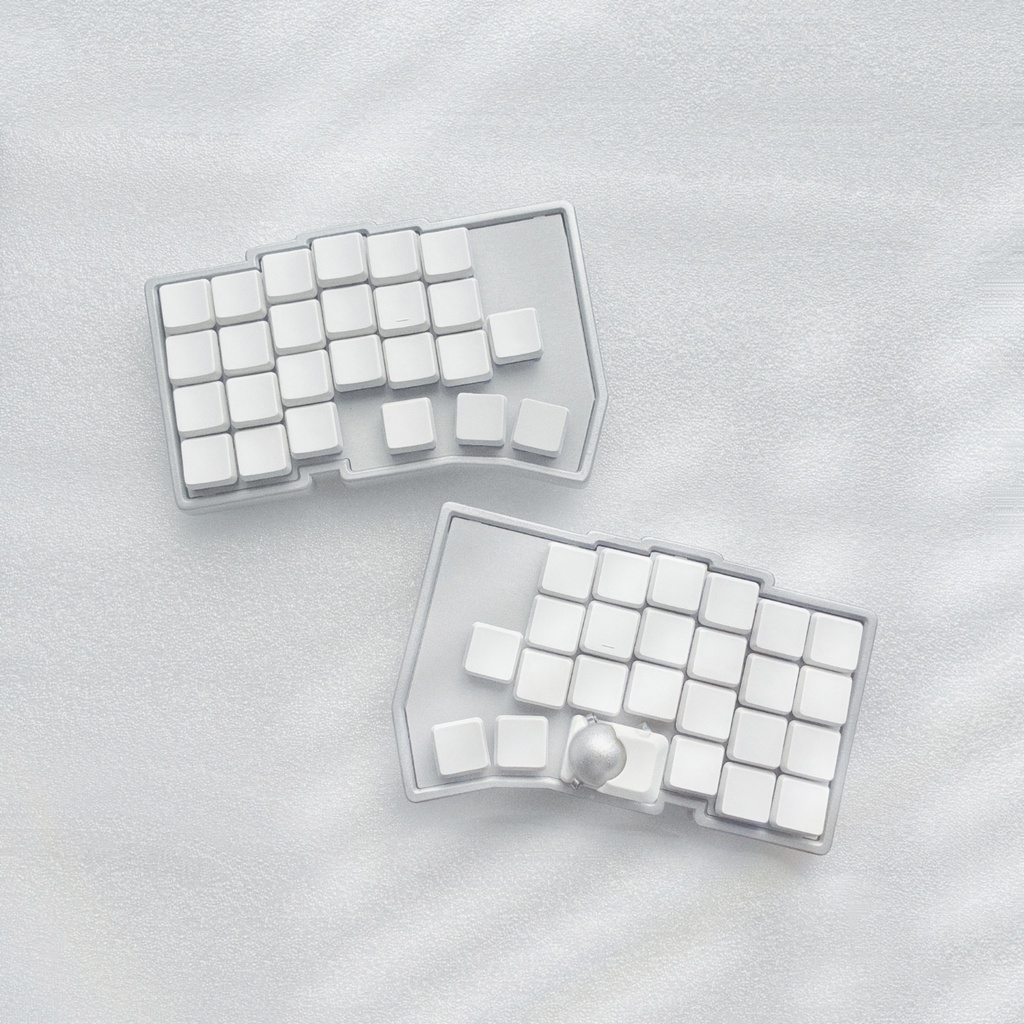

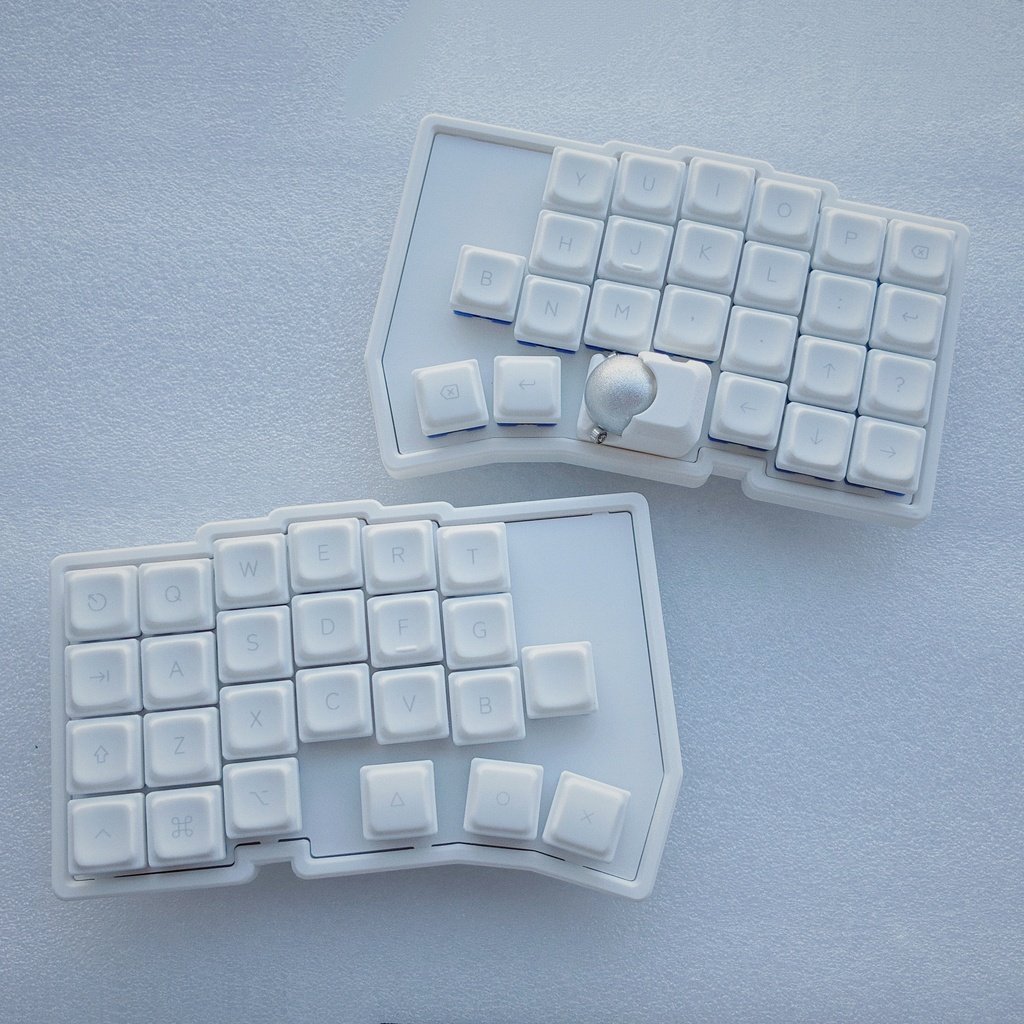

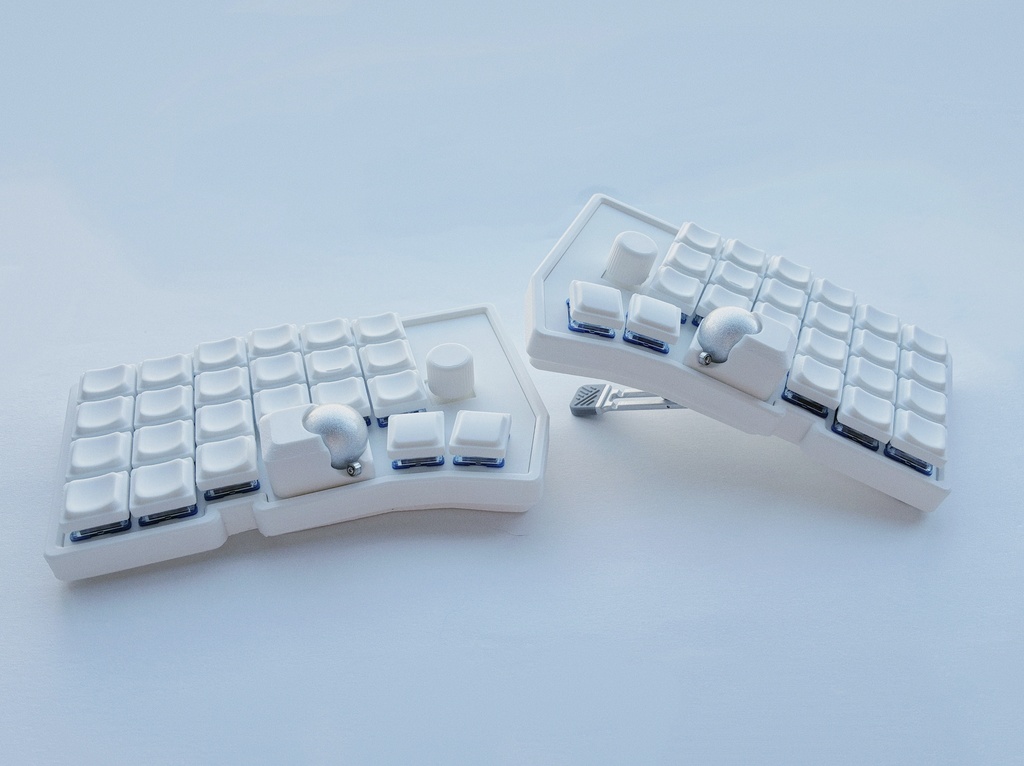

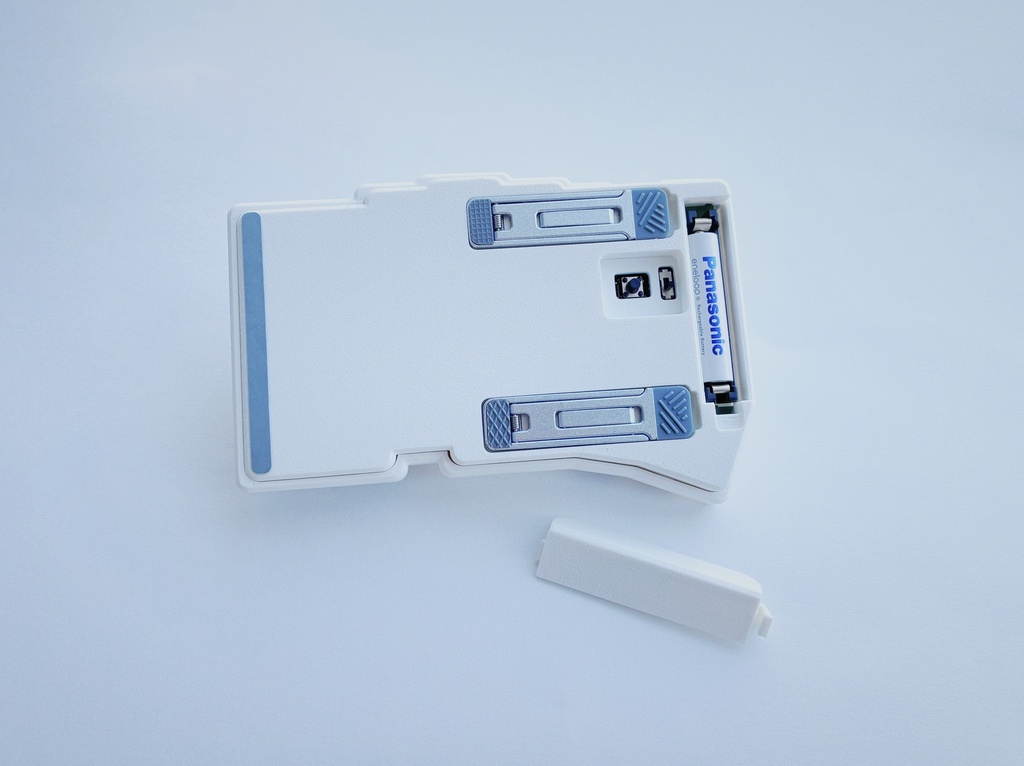

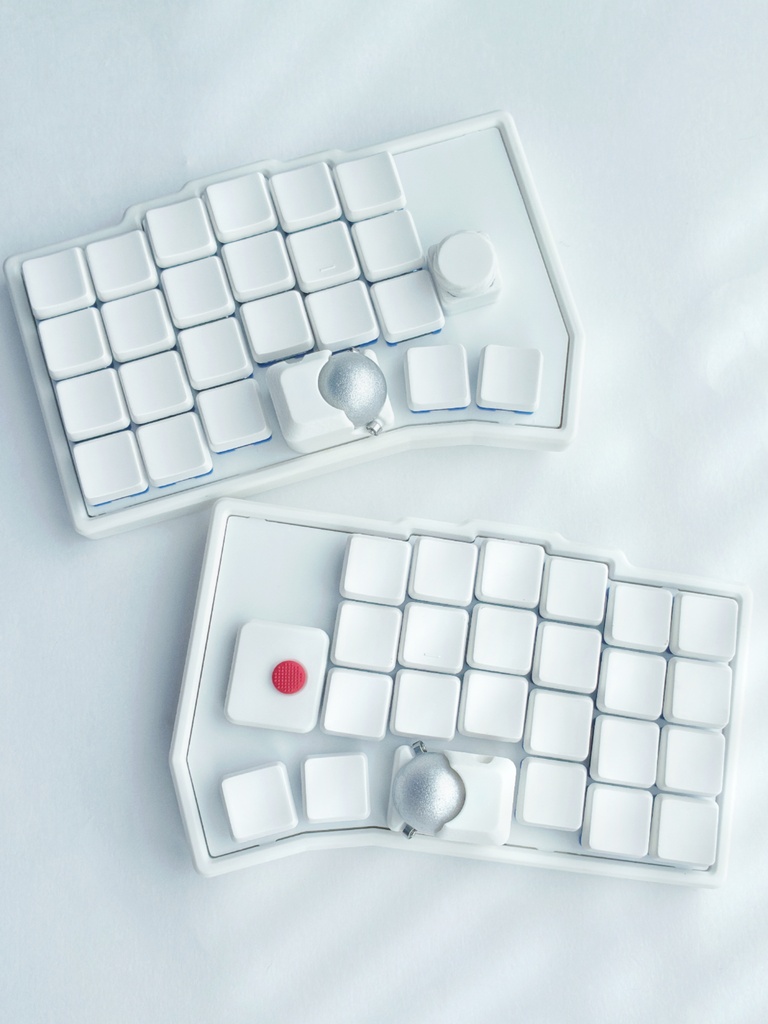

■ 概要 Corcell（コルセル）は、Corne / Cornix の配列から派生した、単4電池駆動の無線分割キーボードです。 17mmピッチのコンパクトな50キー配列に、トラックボールを組み合わせました。低くまとまるロープロファイル構成で、キー入力時や持ち運び時にも扱いやすい設計です。 左右対称に近い構成を採用しており、右手側だけでなく左手側にもトラックボールを搭載できます。右利き・左利きにかかわらず、自分の使いやすい側にポインティングデバイスを配置できる拡張性を持たせています。 バッテリーは乾電池式のため、内蔵リポバッテリーの残量や保管時の充電管理を気にしすぎることなく、電池交換で使い続けられます。 はんだ付け済み、組み立て済みの状態でお届けします。キースイッチ、キーキャップ、単4電池は別途ご用意ください。 ■ 主な仕様 ・キー数: 50キー ・キーピッチ: 17mm ・配列: Corne / Cornix 派生配列 ・接続方式: Bluetooth ・搭載マイコン: XIAO BLE ・対応スイッチ: Choc v2 キースイッチ ・電源: 単4電池駆動 ・ファームウェア: ZMK ・設定対応: DYA Studio / Keymap Editor ・標準トラックボール: 19mm POMボール ・標準トラックボールケース: 右手側 19mmベアリングケース ・トラックボールセンサー: 1基搭載 ・内部フォーム: TPU製フォーム ・ケース構造: ネジレス構造 ・ケース展開: ブラック / ホワイト / アルミプレート&塗装シルバーフレーム / ブラックアルミプレート&ブラック塗装フレーム ■ 特徴 ・左右に対応したトラックボール構成 トラックボールは左右それぞれ1個まで搭載可能です。標準構成では右手側に1基搭載していますが、左手側への搭載にも対応しています。 左利き用として左手側トラックボールケースに変更したい場合は、ご購入後にメッセージでお知らせください。左手側用のトラックボールケースに変更して出荷します。 ・高い拡張性 19mm / 25mmトラックボールに対応し、用途に合わせてポインティングデバイスまわりを拡張できます。 人差し指部分にはmekabuモジュールを使用可能です。また、トラックパッドモジュール、トラックポイントモジュール、エンコーダーモジュールも準備中です。 ・ネジレスケース ケースはネジレス構造を採用しています。工具なしで分解・組み立てしやすく、スイッチ交換やメンテナンスを行いやすい構造です。 ・TPU製フォーム内蔵 トッププレート下に1mm、基板下に2mmのTPU製フォームを入れています。打鍵感の向上を狙い、キーボード内部をしっかり詰めた構造にしています。 自作キーボードらしいカスタム性を持ちながら、なるべく市販製品に近い、密度感のある使用感を目指しました。 ・単4電池駆動 充電式電池、アルカリ電池など、単4電池で動作します。電池は別途ご用意ください。 乾電池式のため、充電タイミングやバッテリー劣化を気にしにくく、電池を交換するだけで使い続けられます。長期間使用しない場合は、液漏れ防止のため電池を取り外して保管してください。 ・トラックボール搭載 標準で右手側に19mmベアリングケースと19mm POMボールを搭載しています。マウスへ手を伸ばす回数を減らし、キーボード上でポインタ操作を行えます。 ・低く収まるロープロファイル構成 Choc v2スイッチ、17mmピッチ、コンパクトなトラックボール構成により、全体を薄く扱いやすくまとめています。デスク上でも持ち運び時でも、トラックボールが邪魔になりにくい構成を目指しました。 ・19mm / 25mmボール対応 トラックボールは19mmボールと25mmボールに対応しています。標準構成は19mm POMボールです。25mmボール構成は別売りオプションで対応予定です。 ・背面マグネット対応 背面マグネットを追加で取り付け可能です。磁石はケース内部のくぼみに取り付けできます。 接着剤で固定するほか、取り付け方向などが不安な場合は、上からマスキングテープなどで仮固定してから取り付けると安全に作業できます。 対応品: ダイソー 超強力マグネットミニ 8コ入 https://jp.daisonet.com/products/4549131156621 JANコード：4549131156621 ・アルミチルト足対応 アルミチルト足を追加で取り付け可能です。取り付けはユーザーご自身で行ってください。 対応品: チルトテンティングスタンド 国内販売-https://shop.beekeeb.jp/products/tilttentingstand ■ セット内容 ・組み立て済み本体 ・19mm POMボール ・右手側 19mmベアリングケース ・トラックボールセンサー 1基 ※キースイッチ、キーキャップ、単4電池は付属しません。 ■ 別途必要なもの ・Choc v2 キースイッチ ×50 ・キーキャップ ×50 ・単4電池 ×2 キーキャップは、17mmピッチに対応した「Arc Caps PBT製 17mm対応 ロープロファイルキーキャップ」をおすすめしています。 https://yukeyshop.booth.pm/items/8702872 カスタム印字をご希望の場合は、「INZI 印字キーキャップカスタムサービス」もご利用いただけます。 https://yukeyshop.booth.pm/items/8337785 ■ ファームウェアとキーマップ ZMKファームウェアを採用しています。 DYA StudioおよびKeymap Editorからキーマップを編集できます。 ファームウェアリポジトリ: https://github.com/yuchamichami/zmk-config-Corcell ■ 修理・メンテナンスについて 使用していく中で修理が必要になった場合は、送料をご負担いただければこちらで確認・修理対応を行います。 交換パーツが必要な場合も、内容を確認したうえでこちらで交換対応いたします。工賃や交換パーツ代が発生する場合は、都度ご相談となります。 ■ ご購入前の注意事項 ・ケースについて ケースは3Dプリント品です。製造の特性上、積層痕、細かな傷、わずかな個体差があります。 ブラック/ホワイトケースはPLA素材です。PLAは熱に弱いため、夏場の車内など高温になる場所での使用・保管は避けてください。 アルミプレート&塗装フレームケースは、加工・塗装の特性上、細かな傷や色味の個体差が生じる場合があります。 ・電池について 単4電池は別売りです。電池の向きを確認してご使用ください。 異臭、発熱、煙などの異常がある場合は、ただちに使用を中止し、電源を切って電池を取り外してください。 使い切った電池は速やかに取り外してください。長期間使用しない場合も、液漏れ防止のため電池を取り外して保管してください。 ・初期不良について 万が一、通常使用における明らかな初期不良がございましたら、商品到着後7日以内にご連絡ください。内容を確認のうえ対応いたします。 ・返品、交換について 商品到着後の返品・交換は原則としてお受けしておりません。初期不良の場合のみ対応いたします。 ※仕様、付属品、価格は予告なく変更する場合があります。 ■ 謝辞 Corcellは、Corne / Cornix の配列・設計思想に影響を受けて開発しています。素晴らしい設計とコミュニティの知見に感謝します。 また、乾電池駆動まわりの設計では DYA Dash の回路を参考にしています。 https://github.com/cormoran/dya-dash-keyboard
