IAI エレシリンダ コネクタ保護カバー(71mm×73mm)
- ダウンロード商品¥ 350

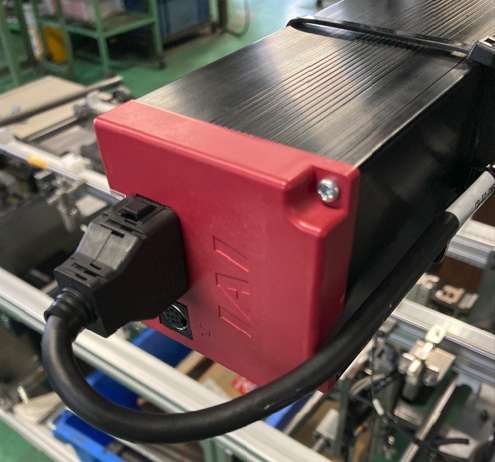

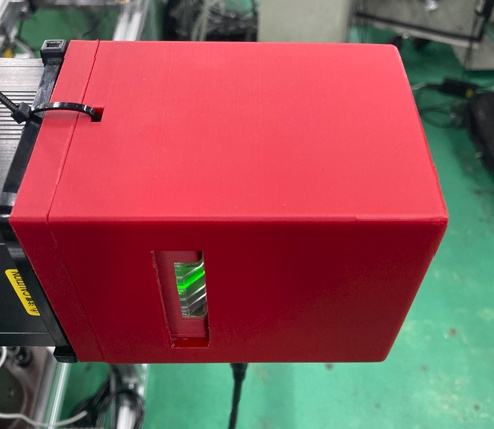

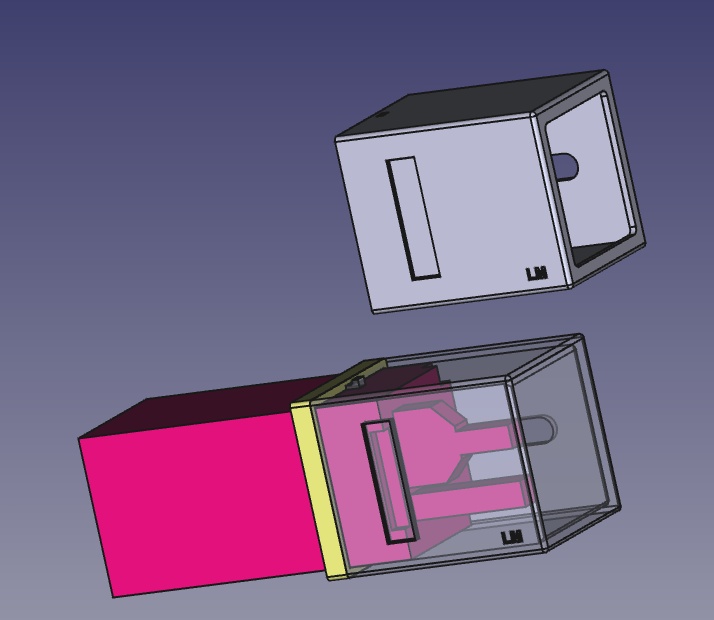

IAI エレシリンダーコネクタ保護カバー IAIのエレシリンダーのモーター部のコネクタカバーです。試作サイズはモーター部の外形が71mm×73mmの物です。 要望があれば、他サイズも作成します。 IAIエレシリンダのコネクタは、モーター部の後ろに突起物として飛び出ていますので、作業中に頭をぶつけて コネクタを破壊というのがだびたび起こります。そんな悲劇を起こさないために作成しました。 本体とカバーのクリアランス0.3mmで作成しております。 使用方法 エレシリンダーの本体にサービスホールが無いため、結束バンドでの取り付けを想定しています。 【カバーストッパ7173.stl】 エレシリンダのモーター部に両面テープなどで固定しカバーが奥まで入り込まない ようにするストッパです。 300mmくらいの長い結束バンドで代用する時には不要です。 【ECカバー7173.stl】 コネクタ部を完全に隠すカバーです。 LED表示部をカッターで抜いてください。 カバー押し込みによるコネクタ破損を防ぐために、LED表示部が見える位置で、固定してください。 【ECカバー7173B.stl】 コネクタ部、後部が開いているタイプのカバーです。 ティーチングペンダントの抜き差しがある場合にお使いください。 【サイズ】 幅 79.3mm 高さ 81.3mm 奥行 100mm
【利用規約 / Terms of Service】
本データ(STLファイル)をご購入いただいた時点で、本規約に同意したものとみなします。 ◆ 許可していること(Allowed) 1. 購入者個人、または購入した法人・団体の1事業所における3Dプリンターでの出力。 2. 本データから出力した「造形物(物理的な現物)」を組み込んだ装置の販売、および業務利用。 ※1つの購入アカウントにつき、1つの拠点(事業所)内でのみ出力・利用が可能です。 3. 3Dプリントするためのデータの改変(サイズ変更、軽微な形状調整など)。 ◆ 禁止していること(Prohibited) 1. 本データ(改変データ含む)そのものの転売、再配布、共有、ネット上へのアップロード。 2. 同一法人内であっても、購入した事業所とは「別の拠点、他店舗、他工場」へデータを共有・転送し、出力させること。 3. 本データを「デジタルデータ」の状態で他者へ譲渡すること(外注の3Dプリントサービス等へのデータ入稿も禁止します)。 4. 型取り(シリコンモールド等)による複製、および金型を用いた工場での大量生産。 5. 自作発言(自身がデザインしたと偽っての販売)。 ◆ 免責事項(Disclaimer) ・本データの利用、および出力品の販売・使用により生じたトラブル、損害、第三者との紛争について、製作者は一切の責任を負いません。 ・出力失敗による返金や技術サポートは対応いたしかねます。 Laboratory Miyazi
【作成環境】
BambuLab A1mini ノズル0.4mm 積層ピッチ0.24mm 0.2mm フィラメント PLA Matte
