買ってきた小物に揺れを付けようとしたら骨が入っておらず、 Blenderを開くところからやり直しになってキレたので作りました。 Unityの中だけで、メッシュの形から骨を生やして揺らします。
ノクターナもっと流行れ！！！！
説明書（同梱の 髪衣装の揺らし方.html）の作例では、実際にノクターナの髪を 揺らしたときの画面と数字をそのまま載せています。 「Nocturna -ノクターナ-【オリジナル3Dモデル】」をお借りしました。 かわいいので、みなさんもぜひ。 (C) ReiYagen https://booth.pm/ja/items/6643517 #Nocturna3D #UnderNo3 ※ データは同梱していません。画像としてお借りしているだけです。
1.4.1 でできるようになったこと
・骨はあるのに動かない飾りが、「揺らす」を押すだけで揺れるようになりました ・囲う・ペンでなぞる画面の絵を、最大 8 倍まで拡大できるようになりました ・別のシーンに同じ名前のアバターを置いても、「もう入っています」と弾かれなくなりました ・左右を 1 本ずつ選んで押しても、2 回目が止まらなくなりました ・（1.4.0）「自動」の判定精度アップ（的中 18% → 80%）、着せる前の衣装単体にも対応

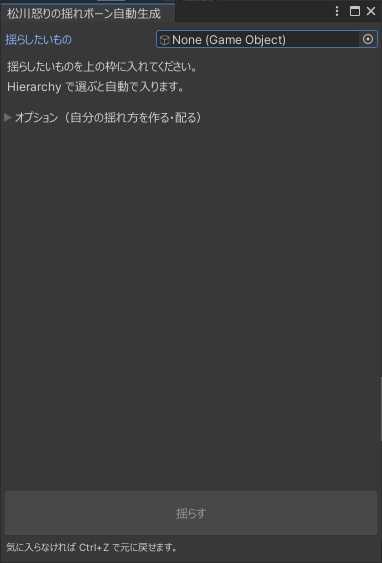

揺らしたいものを選んでボタンを1つ押すだけ。骨が入っていない物にも使えます。
▼ Discord サーバーを作りました 不具合の報告、ご要望、使い方のご質問はこちらへどうぞ。 更新のお知らせもここで流します。 https://discord.gg/GEv3GT52Qp ▼ VCC / ALCOM からも入れられます このツールは VPM（VCC）に対応しています。 Settings ＞ Packages ＞ Add Repository に次のURLを追加してください。 https://raw.githubusercontent.com/Torateihen/SwayGenKit/main/index.json 追加すると、プロジェクトに「松川怒りの揺れボーン自動生成」を入れられるようになります。 新しい版を出すと、VCC に更新として出ます。 unitypackage 版もこのページで配布しています。どちらか片方で構いません。 （unitypackage 版を入れた後で VCC 版に移行しても、古いフォルダは自動で消えます） ▼ こんなことになっていませんか ・買ってきたマフラーやリボンを揺らしたいのに、骨が入っていない ・「Blenderで骨を入れてウェイトを塗ってから」と言われて、そこで止まっている ・PhysBoneの数値が多すぎて、何をどう入れればいいのか分からない ・とりあえず入れてみたら、髪が頭からずれた ・スカートに骨を入れたら、房の境目でメッシュが裂けた このツールは、その全部をUnityの中だけで片付けます。 ▼ ★ いちばんの特徴：骨が入っていない物にも使えます 隠さずに書きます。 骨のある揺れ物にPhysBoneを付けるツールは、すでにいくつもあります。 このツールが違うのは1点だけです。 骨が入っていない物にも使えること。 骨から作るツールはBlenderのアドオンならありますが、 Unityの中だけで完結する物はほとんどありません。 「Blenderを開きたくない」「そもそも入れていない」人のためのツールです。 逆に、骨が既に入っている物だけを扱うのであれば、 部位ごとのプリセットが充実している既存のツールの方が向いています。 ▼ ★ もうひとつの特徴：ボーン名に頼りません 揺れ方を決めるのは頂点の位置と、体のどこに付いているかです。 名前の付け方が独特な海外製アバターや、自作の小物でも同じように動きます。 （Humanoid の割り当てが無い「着せる前の衣装単体」だけは、体の骨がどれかを 知るために骨の名前を手がかりにします。設定で切れば、ボーン名を一切見ません） ・つながっている塊ごとに分けます 左右一対の角やツインテールが1つのメッシュに入っていても、別々に扱います ・輪切りにした断面の広がりで、骨を何本並べるか決めます 紐やしっぽは1本、スカートは一周ぶん、ケープは広がっている範囲だけ ・骨の位置はメッシュの実測から決めます 軸の上に等間隔で並べるのではないので、 スカートの裾の広がりや、曲がった角の反りにそのまま乗ります ▼ ★ 1.1.0 の追加：ペンでなぞって、骨の道筋を直接描けます 自動で作った骨が思っていた通りにならないことがあります。 房がS字に曲がっていたり、途中で向きが変わる紐だったりすると、 形から軸を1本決める方式では、だいたい真っ直ぐな骨になってしまいます。 そこで、なぞった線がそのまま骨になるようにしました。 1. 前・後ろ・左・右・上・下から見た絵が出ます 2. 房の根元から毛先へ向かってドラッグします 3. 引いた線1本ぶんの骨ができます。何本でも引けます 引いた線はまとめて1つの PhysBone にぶら下がるので、 房の数だけ PhysBone が増えることはありません。 「線の太さ」で、その線が受け持つ範囲を決められます。 絵の上に、その太さの帯が薄く出ます。 前から見て前髪の裏に隠れている後ろ髪は、巻き込みません。 見えている面から房1本ぶんの厚みだけを拾い、 そこから先は同じ奥行きを追いかける作りにしてあります。 隠れている房は、横や後ろに切り替えてからなぞってください。 ▼ ★ 1.1.0 の追加：一体になっている衣装を、部位ごとに指定できます スカートも袖も1枚のメッシュになっている衣装向けです。 ・6方向から見た絵の上で、部位を四角で囲えます ・囲いは「どの向きから囲ったか」を覚えます ・「自動で囲う」で、つながった塊ごとの囲いを提案します ・どこに骨ができるかが、黄色い線で絵に出ます ・囲っていない所のウェイトは触りません ▼ ★ 1.3.0 の追加：素体そのものを揺らせるようになりました 髪やスカートは、たいてい体とは別のメッシュなので、 囲った範囲を丸ごと動かしても継ぎ目ができません。 ですが素体の胸やお尻のように、体とひと続きの1枚の面になっている所は、 囲った中だけを新しい骨で動かすと、囲いの内と外で 「動く／動かない」が急に切り替わり、境目が裂けて口が開いていました。 ふちからしばらくの範囲を、元の動きへなだらかに戻すようにしました。 その幅は「ふちを戻す幅(m)」で決められます（既定 3cm、0 で戻さない）。 距離は面をたどって測ります。直線距離だと、折り重なった髪で 裏側へ近道してしまうためです。 実測: 髪では境目をまたぐ辺が 953 本、素体の腰まわりでは 342 本ありました。 どちらもふちでの効かせ具合が平均 0.000（＝完全に元のまま）になっています。 あわせて、入れ物を挟まず体の骨の直下へ2段で付いている短い鎖 （素体の胸など）も拾うようになりました。 ▼ ★ 1.4.0 の追加：「自動」の判定精度が上がりました 形だけで決めていた揺れ方を、「体のどこに・どう付いているか」で決めるようにしました。 胸と前髪はどちらも「短くて垂れた鎖」で、形だけでは区別がつきません。 親の体の骨（Head / Chest / Hips …）・前後左右・兄弟の並びを見て、 頭の下の束なら髪、胸の前の左右一対なら胸、腰の後ろ中央の1本なら尻尾、 腰を一周する束ならスカート、と決めます。 手元の6体（作者が付けた揺れ 45 か所）で測って、 自動の的中が 18% → 80% になりました （髪の長短・スカートとケープを同じ仲間とみなせば 38% → 89%）。 押す前の説明に「頭の下の束」のように理由が出ます。 着せる前の衣装単体（Humanoid の割り当てが無い物）でも揺れ物を探せます。 今までは Armature 丸ごとを1本の鎖として拾っていました。 体の骨がどれかを知るためだけに骨の名前を手がかりにします。 設定で切れば、ボーン名を一切見ません（1.3.0 までの動き）。 ▼ ★ 1.4.0 の追加：動かない骨にメッシュを付けられます 市販アバターには、骨と PhysBone は入っているのに、 メッシュの重みがその骨に付いていない飾りがあります （例: ノクターナの上腕のベルト。重みが 100% 上腕の骨で、ベルトの骨には 0%）。 骨だけが揺れて、見た目は動きません。 「動かない骨にメッシュを付ける…」で、そういう骨を一覧にし、 骨に沿った面（ハードエッジや UV で切れている面の島）だけをその骨に付けられます。 新しい骨は作りません。作者の骨と揺れ方をそのまま活かします。 あわせて、囲いに「裏側は入れない」を足しました。 素体のお尻を後ろから囲うと、骨盤の前側まで拾って「一周する筒」になり、 9本×7段の骨が脚にぶら下がっていました。入れると、見えている面から 10cm までだけを拾います。 ▼ ★ 1.4.1 の追加：「揺らす」を押すだけで、動かない飾りが揺れます 1.4.0 の「動かない骨にメッシュを付ける」は専用の画面からしか付けられず、 メインの「揺らす」を押すと「もう揺れが付いています」で止まっていました。 今は、アバター全体を選んでも、ベルトの骨だけを選んでも、「揺らす」を押すだけで付きます。 押す前の説明に「骨だけ揺れていた所: …を付けます」と出ます。 左右を 1 本ずつ押しても、2 回目は前に組み直したメッシュに重ねて付きます。 あわせて、囲う・ペンでなぞる画面の絵を拡大できるようにしました。 絵の上でホイールを回すと最大 8 倍まで寄れ、中ボタン（か Alt＋左）のドラッグで動かせます。 2 倍以上に寄ると、その向きの絵を細かく撮り直します。袖のベルトのような小さい飾りを囲えます。 別のシーンに同じ名前のアバターを置くと「もう揺れが入っています」と弾かれる問題も直しました。 ▼ 使い方 1. Hierarchy で揺らしたいものを選ぶ 2. メニューの Tools ＞ 松川怒りの揺れボーン自動生成 を開く 3.「揺らす」を押す 以上です。押す前に、何をするかが画面に出ます。 気に入らなければ Ctrl+Z で元に戻せます。 ▼ できること ■ 骨が入っていない物に、形から骨を作ります メッシュを見て、骨を何本・何段作るかを決め、ウェイトを塗り、 SkinnedMeshRenderer に組み直して、PhysBone まで付けます。 房の境目は隣の骨とブレンドするので、スカートでも裂けません。 ■ 骨が入っている物には、PhysBone を付けます 揺れの根元は「動いてはいけない骨」の1つ下に置きます。 メッシュを大きく支えている骨（髪ならHeadなど）を動かすと 髪全体が頭から外れてずれるので、そこは土台とみなして固定します。 ■ 揺れ方をプリセットで選べます 自動（形から決める）／髪（長い・ツインテール）／髪（前髪・短い）／ スカート／しっぽ／リボン・紐／耳／胸／ケープ・マント 既定は「自動」です。形を見て勝手に決めます。 揺れを付けた後でも、プリセットを選び直せば設定だけ変えられます。 ■ 自分の揺れ方を作って、人に配れます オプションを開くと、6つの数値を直接いじれます。 名前を付けて保存すると、プリセットの一覧に出るようになります。 「配布用に書き出す」を押すと .json ファイルが出ます。 ただのテキストなので、そのまま人に渡せますし、 自分の配布物に同梱しても構いません。 ■ FBX を置いただけの髪や服には、Armature ごと作ります 骨が1本も無い FBX でも、Armature を作ってその下に骨を並べます。 作る形は市販の髪プレハブと同じで、 「動かない土台」と「揺れる鎖」を分けた組み方です。 髪のように頭を覆う物は、上側を土台に固定します。 帽子ごと揺れて頭が出てしまうのを防ぐためです。 ■ 骨の細かさを決められます 骨1段の長さを指定できます。短いほど細かく曲がります。 市販の髪プレハブは1段4cmくらいで作られています。 骨の数には上限を持たせてあります（既定64本）。 上限に当たった時は鎖の本数から先に減らして、段数を残します。 曲がり方に効くのは段数のためです。 画面には骨の総数と、VRChatの判定の目安が出ます。 ■ 作った揺れを、あとから外せます 何を作ったかを記録に残しておくので、Ctrl+Z と違って Unity を閉じたあとでも外せます。 作ったあとに自分で足した骨は、逃がして残します。 ■ 使っていない生成メッシュを消せます 骨を作ると、組み直したメッシュがファイルとして残ります。 どこからも使われていないものだけを選んで消せます。 ■ 揺れの診断ができます このツールで作った物でなくても見られます。 根元が体の骨になっている／根元の下に骨が無い／上下で二重になっている ／メッシュを大きく支えている骨が揺れる側に入っている ／揺れは付いているのに、その骨で動くメッシュが無い、を指摘します。 直しはせず、指摘するだけです。 ▼ ★ このツールが「やらないこと」 ・貫通は直しません。コライダーは作りません。揺れを付けるだけです。 ・形が読めない物には何もしません。 頂点が12個に満たない塊、軸方向の長さが1cmに満たない物などは、 間違った骨を入れるより入れない方が害が小さいと判断して見送ります。 その場合は理由を画面に出します。黙って飛ばすことはしません。 ・既に揺れが付いている所には触れません。二重に付けません。 ・1つの入れ物に別種の揺れ物がまとまって入っている場合、 「揺らす」を押すだけだと、まとめて同じ揺れ方になります。 （例：1つの Armature の下に髪とスカートが同居している場合） 分けたい時は、それぞれを選んで別々に実行するか、 1.1.0 で追加した「囲う・ペンでなぞる」で部位ごとに指定してください。 ・元のメッシュは書き換えません。複製して使います。 ▼ プロジェクトへの影響 ・骨を作る時は、揺らした物の下に Armature ／ ＜名前＞_Root ／ ＜名前＞_Sway ／ 鎖 という入れ物を作り、その中に骨を並べます （部位ごとに指定した時は、＜名前＞_＜部位名＞_Sway が部位の数だけ並びます） ・骨がもともと入っている物には、その骨に PhysBone を付けるだけです ・骨を作った場合、組み直したメッシュを Assets/松川怒りの揺れボーン_生成物/ に保存します ブレンドシェイプを多く持つメッシュでは、このファイルが数百MBになることがあります （プロジェクトの Asset Serialization が Force Text の時に大きくなります） ・独自のスクリプト（MonoBehaviour）をアバターに付けません。 アップロード時に問題になるためです ・通信は一切行いません ・シーンの保存は自動では行いません ▼ 必要なもの ・Unity 2022.3 系 ・VRChat SDK - Avatars（PhysBone が使えること） ▼ 価格について このツールは無料で配布しています。 「アルコール消毒代」は中身がまったく同じものです。 「役に立った」と思われた方だけどうぞ。 ▼ 同梱物 松川怒りの揺れボーン自動生成.unitypackage 本体 使い方.txt 説明書 使い方（画像付き）.html 基本の操作を画面付きで 髪衣装の揺らし方.html 骨があるとき／無いときの使い分け LICENSE.txt ▼ 説明書 同梱の「使い方（画像付き）.html」に加えて、 「髪衣装の揺らし方.html」を用意しました。 髪や衣装に骨があるとき／無いときで何が変わるのかを、 実際に動かした画面と数字でそのまま載せています。ブラウザで開いてご覧ください。 ▼ 利用規約 ■ 非商用の範囲でご利用ください 個人での利用は自由です。 このツールで作った揺れ物を含むアバターや衣装を、 無償で配布することも自由です。 ■ 商用利用をご希望の場合は、事前にご連絡ください 次のような場合は「商用利用」に当たります。 ・有償で販売・頒布する物に、このツールで作った揺れ物を含める場合 ・業務、受注制作、法人での利用 BOOTH のメッセージ機能からご連絡ください。 ■ このツール自体の単体での再配布・販売はご遠慮ください 配布物に同梱する場合は、LICENSE.txt と 使い方.txt を 一緒に入れてください。 ▼ 更新履歴 ■ 1.4.1 【直しました】骨はあるのに動かない飾りに、「揺らす」を押しても付きませんでした 専用画面からしか付けられず、「もう揺れが付いています」で止まっていました。 今は「揺らす」を押すだけで付きます。 【直しました】別のシーンに同じ名前のアバターを置くと「もう揺れが入っています」と弾かれていました 【直しました】左右を 1 本ずつ選んで押すと、2 回目が止まっていました（組み直したメッシュに重ねて付きます） ・囲う・ペンでなぞる画面の絵を、ホイールで最大 8 倍まで拡大できるようにしました （中ボタンか Alt＋左のドラッグで移動。2 倍以上に寄ると細かく撮り直します） ・PhysBone の部品を骨とは別の入れ物に置いてあるアバターでも、骨を選んで「揺らす」で付くようにしました ■ 1.4.0 ・「自動」の判定を、体のどこに付いているかで決めるようにしました （手元の6体・45か所で、的中 18% → 80%） ・押す前の説明に、判定の理由が出るようにしました ・着せる前の衣装単体でも、揺れ物を探せるようにしました ・「体の骨の名前を手がかりにする」設定を追加しました（切るとボーン名を一切見ません） ・「動かない骨にメッシュを付ける」を追加しました ・診断に「揺れは付いているのに、その骨で動くメッシュが無い」を追加しました ・囲いに「裏側は入れない」を追加しました ・メッシュを1つも動かしていない骨には付けないようにしました ・鎖の根元を名指しで選ぶのは、骨だけでできている物に限るようにしました ■ 1.3.0 【直しました】骨がある物に付けた揺れが、1つも外せませんでした 1.2.0 で作った「揺れを外す」機能が、骨がある物（配布されている髪や衣装など） では必ず失敗していました。いちばん多い使い方がまるごと外せない状態でした。 申し訳ありませんでした。 【直しました】骨がある物に付けるとき、揺れる骨の数が「0 本」と出ていました 【直しました】骨を名指しで選ぶと「揺らせる骨が見つかりません」になっていました ・素体の胸やお尻のように、ひと続きの面の一部だけを揺らせるようにしました （境目が裂けないよう、ふちから元の動きへなだらかに戻します） ・「ふちを戻す幅(m)」を追加しました（既定 3cm、0 で戻さない） ・2段しかない短い骨の鎖も拾うようにしました（素体の胸など） ・短い鎖を向きで見分けるようにしました（上向きは耳、垂れていれば短い髪） ・揺れ方ごとに骨の細かさを変えるようにしました（髪3〜4cm／スカート8cm） ・揺れの診断を追加しました ・作った揺れを外せるようにしました（Unity を閉じたあとでも外せます） ・使っていない生成メッシュを消せるようにしました ・「外して作り直す」を追加しました ・掛け直したときに、前の生成メッシュを上書きするようにしました ・囲い・ペンでも二度掛けを弾くようにしました ・なぞった線と囲いを保存・読み込みできるようにしました（人にも渡せます） ・Hierarchy で複数選んでいれば、まとめて掛けられるようにしました ・囲いにも左右対称を足しました（ペンだけでなく四角にも） ・骨の名前に入れる語を変えられるようにしました（既定は Sway） ・重い処理に進捗と中止を出すようにしました ・作る前に、揺れる骨が何本になるかを出すようにしました ・一周している物・上を覆う物は、鎖を6本より減らさないようにしました ・「自動」が髪をスカート扱いしていたのを直しました ・Armature を消したメッシュが、囲う・なぞる画面に写らなかったのを直しました ※ 1.2.0 は公開していません。この 1.3.0 に内容をまとめて入れてあります。 ■ 1.1.0 【お詫びと訂正】 「骨がまったく無い FBX に Armature を作る」機能は、1.0.0 には入っていません。 入っているものとして説明していましたが、実際にはこの 1.1.0 からです。 申し訳ありませんでした。 1.0.0 でできたのは、骨がある物への PhysBone 付けと、 骨が無いメッシュへの骨作り（Armature は作らず、親に直接ぶら下げる形）までです。 ・ペンでなぞって、骨の道筋を直接描けるようにしました ・一体になっている衣装を、6方向から見て部位ごとに囲えるようにしました ・骨がまったく無い FBX に Armature を作れるようにしました ・骨が粗すぎたのを直しました（1段の長さを指定できるようにし、既定を8cmに） ・アバター本体を指定しても、体の骨には揺れを付けないようにしました ・もう揺れが付いている所を一覧で出し、そこから選べるようにしました ・PhysBone を Armature の外にまとめている構成でも候補が出るようにしました ・袖のような細い筒や、カールした尻尾を、いくつもの鎖に刲ってしまう問題を直しました ・ピボットがメッシュから離れている FBX で、付け根の上下が逆になる問題を直しました ・髪の上側を土台に固定し、帽子ごと揺れて頭が出るのを防ぐようにしました ■ 1.0.0 最初の公開版。
