射出成形流動解析ツール SpecMFA v1.0
- Commercial版ダウンロード商品¥ 39,800
- Demo版ダウンロード商品¥ 0
【完全オフライン動作】ブラウザで動く高速3Dボクセル射出成形流動解析＆金型設計診断システム『SpecMFA v1.0』
💡 法人・個人事業主様へ
本製品（COMMERCIAL版）は買い切り型ライセンスとなっております。月額費用や年間保守料などは一切発生いたしません。 多くの企業様の「小口経費（4万円未満）の決済枠」でスムーズに購入・即時経費精算いただけるよう、39,800円（税込） にてご提供しております。 金型製作前のフロントローディング成形性検証、手戻り・金型修正費用（数百万円〜）の削減、および成形トライ回数の激減による開発工数の大幅なショートカット（タイパ向上）にぜひご活用ください。
📂 同梱ファイル
・D index.html (本体システムファイル) ・js/ フォルダ (暗号・難読化処理されたモジュール群：全体オーケストレーター、ソルバー、レンダラー、UI、20樹脂物性データベース等) ・assets/ フォルダ (デザイン用スタイル、3D描画ライブラリThree.js、OpenCASCADE WASM幾何解析エンジン、日本語フォントなど) ・D SpecMFA を起動.vbs (ダブルクリックでローカルサーバーを黒い画面なしでステルス起動するWSHファイル) ・D run.bat (起動制御バッチファイル) ・README.txt (取扱説明書 兼 利用規約)
💻 動作推奨環境
インターネット接続のない隔離されたセキュリティ環境・社内イントラネットでも完全動作します。 ・対応OS: Windows 10 / 11 (64bit) ・推奨ブラウザ: Google Chrome / Microsoft Edge / Mozilla Firefox / Apple Safari (すべて最新版推奨) ・ハードウェア: - DEMO版：一般的なPCで動作可能（CPU解析） - COMMERCIAL版：WebGL / WebGPU対応のモダンGPU搭載PCで真価を発揮（数十万ボクセルの超高速3Dリアルタイム描画） ※幾何カーネル（OpenCASCADE WASM）の高速演算には、64bit対応モダンブラウザが必要です。
⚠️ ご購入時の注意事項（利用規約）
本ツールは「1ユーザー1PC（1ダウンロード）につき1ライセンス」のライセンス形態となっております。 ソースコード保護のため、内部コードは強力に難読化（暗号化）されています。リバースエンジニアリング、逆コンパイル、無断での組織外への再配布・共有、改ざん、転売行為は固く禁じられています。 本ツールは探索的設計診断および成形性フロントローディング検証を主目的としています。解析結果に基づく最終的な金型鋼材の切削加工、製品肉厚決定、ゲート・ランナー設計、成形機選定、および量産成形条件出しは、お客様の自己責任において必ず実機による実験検証等の裏付けを行ってください。本ツールの利用により生じた直接的・間接的損害（金型修正費用、成形機稼働損、量産遅延損害等を含む）について、製作者および関係者は一切の責任を負いません（詳細は同梱のREADME.txtをご参照ください）。
📊 製品概要

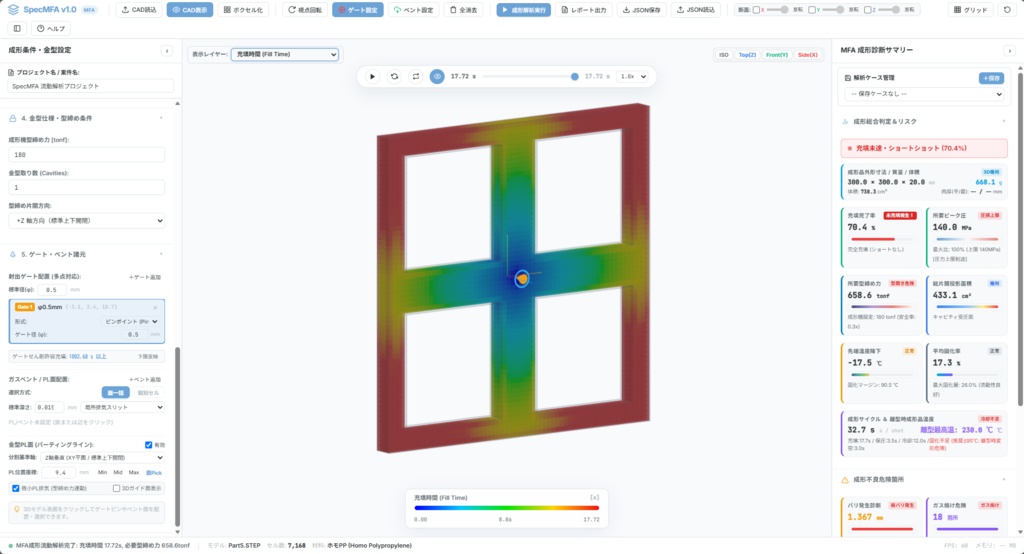

『SpecMFA（Mold Flow Analytics）』は、製造業におけるプラスチック製品設計・金型開発・試作評価業務を圧倒的に効率化するために開発された、インストール不要のポータブル3D射出成形流動解析＆金型設計診断CAEツールです。 お持ちの3D CADデータ（STEPファイル: .step / .stp、または STLファイル: .stl）を画面にドラッグ＆ドロップするだけで、ブラウザ内で瞬時に等方直交ボクセルモデルへ変換。 3D画面上でゲート位置や径、ガスベント、樹脂材料（主要20大樹脂）、プロセス成形条件を設定し、「MFA解析実行」ボタンをワンクリックするだけで、樹脂流動パターン、圧力損失、必要型締め力、温度低下、固化層進展、そして4大成形不良（ショートショット、バリ、ウエルドライン、エアトラップ）を十数秒で瞬時に解析・可視化します。
📈 解析精度と物理的リアリズム（技術的信頼性）
従来のボクセル簡易CAEが直面していた数理的課題を、先端のアルゴリズムと工学モデルで根本解決しています： ① 3D Medial Axis Transform による真肉厚場同定: 従来の簡易CAEにあった「表面近傍の距離（0.5セル）を肉厚と誤認し、通常部を極薄部と判定して早期凍結する破綻」を完全排除。空間距離場の最急勾配探索（Steepest Ascent）により形状の中心骨格（Medial Axis）を自動抽出し、最大内接球半径から「真の局所スラブ肉厚」を幾何学的に決定。リブ、ボス、傾斜面、微小フィレット部を破綻なく厳密評価します。 ② ファウンテンフロー過渡熱流動 ＆ Stefan固化スキン層進展: 流動先端の伸張流動（ファウンテンフロー）による高温新樹脂のメルトコア供給と、金型壁面への抜熱による固化スキン層の成長（Stefan問題）を連立して解釈。低速射出時のフリーズオフ（流路凍結閉塞）と成形機上限圧（140MPa）での流速失速を実成形と寸分違わず予測します。 ③ ゲートせん断3乗逆比例則に基づく安全工学: ゲート壁面のせん断速度は直径の3乗に逆比例（\dot{\gamma}_g = 32Q / (\pi d^3)）します。ゲート径を細くした際のせん断発熱・高分子鎖切断脆化・樹脂焼けを未然に防ぐため、材料固有の許容せん断速度限界に基づく「最短充填時間下限値」を自動計算。「下限反映」ボタンで安全な最速射出条件を即座に同期できます。 ④ Hele-Shaw静水圧伝達 ＆ 局所面積分法による型締め力算定: 流動完了後のキャビティ内圧（動圧 ➔ サージ圧91MPa ➔ Pascal静水圧140MPa）を各ボクセルセルの片開投影面積へ厳密に面積分。大雑把な「平均内圧の勘」を排し、保圧時の金型押し開き力と必要型締めトン数を高精度に算出します。
🔒 設計現場で選ばれる「圧倒的な安全性」
一般的なクラウド型CAEツールとは異なり、本ツールは「完全ローカル（PCのブラウザ内）」でのみ動作します。 ・データ漏洩リスク・ゼロ: 解析した3D CADモデル、ゲート配置、解析条件、診断結果などがインターネットを通じて外部サーバーへ送信されることは構造上1ビットたりともありません。 ・高い機密性: 社外秘の新製品開発データ、特許出願前の未公開形状、軍事・防衛関連技術、顧客との秘密保持契約（NDA）対象データも極めて安全に解析できます。 ・社内セキュリティもクリア: ソフトウェアのインストールが厳格に禁止されている社用PCでも、配布フォルダを解凍して「D SpecMFA を起動.vbs」をダブルクリックするだけで即座に使用可能です。
✨ 主な機能と特徴

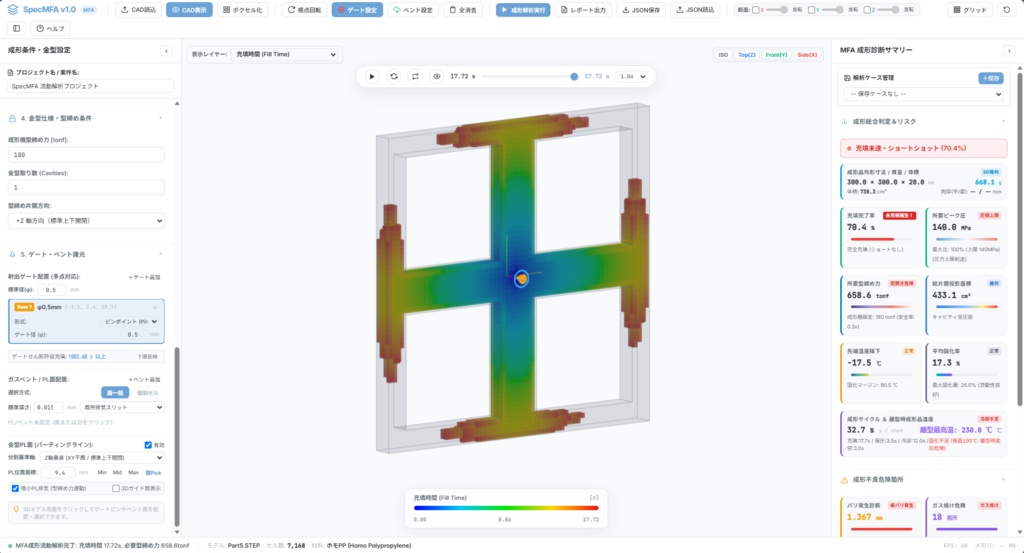

・超簡単3D読込: 工業標準フォーマットである STEP (.step / .stp) および STL (.stl) のドラッグ＆ドロップ読込に標準対応。OpenCASCADE WASM 幾何カーネルにより微細フィレット・自由曲面を忠実に再現。 ・メッシュエラー100%撲滅: 四面体メッシュの生成エラーや事前のCADヒーリング（面貼り・フィレット削除）作業が一切不要。等方直交ボクセルFVMによりどんなCADデータも確実に立体セル化。 ・直感的ゲート・ベント配置: 3Dビューポート上で肉厚部を直接クリックしてゲート配置。多点ゲートによる流動バランス最適化や、PL面等価隙間排気・専用ガスベントの抵抗モデルにも対応。 ・デジタルツイン未充填診断（新機能）: 成形機圧力限界や薄肉フリーズオフによって樹脂が届かなかった未充填セルをコンターから物理的に除外。元のCAD輪郭が「半透明ゴーストメッシュ」として残るため、「成形品の爪の先端が何mm欠損しているか」を一目瞭然に確認可能。 ・登録20大樹脂データシート内蔵: PP、PE、ABS、PC、POM、PA66、PBT、PPS、PEEK 等、主要樹脂のレオロジー（Cross-WLF粘度）、熱伝導率、比熱、固化温度、許容せん断速度限界を網羅。 ・4大成形不良完全診断: ショートショット、型開きバリ（局所内圧限界）、ウエルドライン（合流角判定）、エアトラップ（断熱圧縮危険度）の発生リスクを自動判定。 ・断面スライサー ＆ 3Dプローブインスペクター: X/Y/Z軸クリッピングスライダーで製品内部の流動・固化層厚みをリアルタイム観察。任意セルをクリックして局所圧力・温度・固化比率をピンポイント測定。 ・商用CAE準拠 15ページ詳細PDFレポート出力: 全15レイヤーの高解像度キャプチャ、材料特性、プロセス成形条件、金型技術審査結果を美しくレイアウトした報告書をワンクリック出力。 ・解析ケース管理: 複数パターンの解析条件や結果をJSONファイルとして保存・復元・マルチケース比較可能。
🛒 エディションのご案内（用途に合わせてお選びください）
※現状DEMO版はありません。 ① 【お試し無料】DEMO版 (体験版) まずはPCでの動作確認や、ボクセル流動解析の操作感を試したい方向けのフリープランです。 価格: 0円 (無料) 機能制限: ❌ ボクセル解像度は 50固定（変更不可） ❌ 樹脂選定は PP（ポリプロピレン）のみ に固定（個別入力や材料読込・物性編集は不可） ❌ ゲート配置は 1点固定（多点ゲート設定は不可） ❌ ガスベント設定、断面スライサー（クリッピング）機能は非搭載 ❌ 表示モードは 「充填時間（等高線）」のみ（温度、圧力、固化層、配向ベクトル等は非表示） ❌ 成形不良診断詳細、3Dプローブインスペクター機能は非搭載 ❌ 「ケース保存」「JSON保存・読込」機能は非搭載 レポート制限: PDF出力時に全ページの背景に 「DEMO版 / 商用利用不可」の濃い赤の透かしマーク が強制挿入されます。 商用利用: 不可 ② COMMERCIAL版 (製品版ライセンス) 企業の設計実務、金型製作前のフロントローディングDFM検証、技術審査、品質保証に最適なフルスペックライセンスです。 価格: 39,800円 (税込) 機能制限: なし 🔓 ボクセル解像度の上限制限なし（大規模・高精度解析が可能） 🔓 20大樹脂の選択および物性値（温度・粘度・熱伝導率等）の完全カスタム編集 🔓 多点ゲート配置・流動バランス最適化、ガスベント抵抗設定 🔓 全15解析レイヤー表示、断面スライサー、3Dプローブインスペクター 🔓 デジタルツイン未充填診断（未充填除外コンター ＋ 半透明ゴーストメッシュ重畳） 🔓 4大成形不良（ショート・バリ・ウエルド・エアトラップ）の定量リスク診断 🔓 解析ケースのJSON保存・読込・マルチケース比較 レポート制限: 一切なし（透かしや背景色なし。商用CAE準拠の15ページ詳細技術診断レポートをそのまま社内稟議やクライアント企業・金型メーカーへの提出資料として使用可能） 商用利用: 可能 (あらゆる業務・商用利用において制限なくご利用いただけます)
アップデート履歴
2026/9/6 : v1.0 リリース
