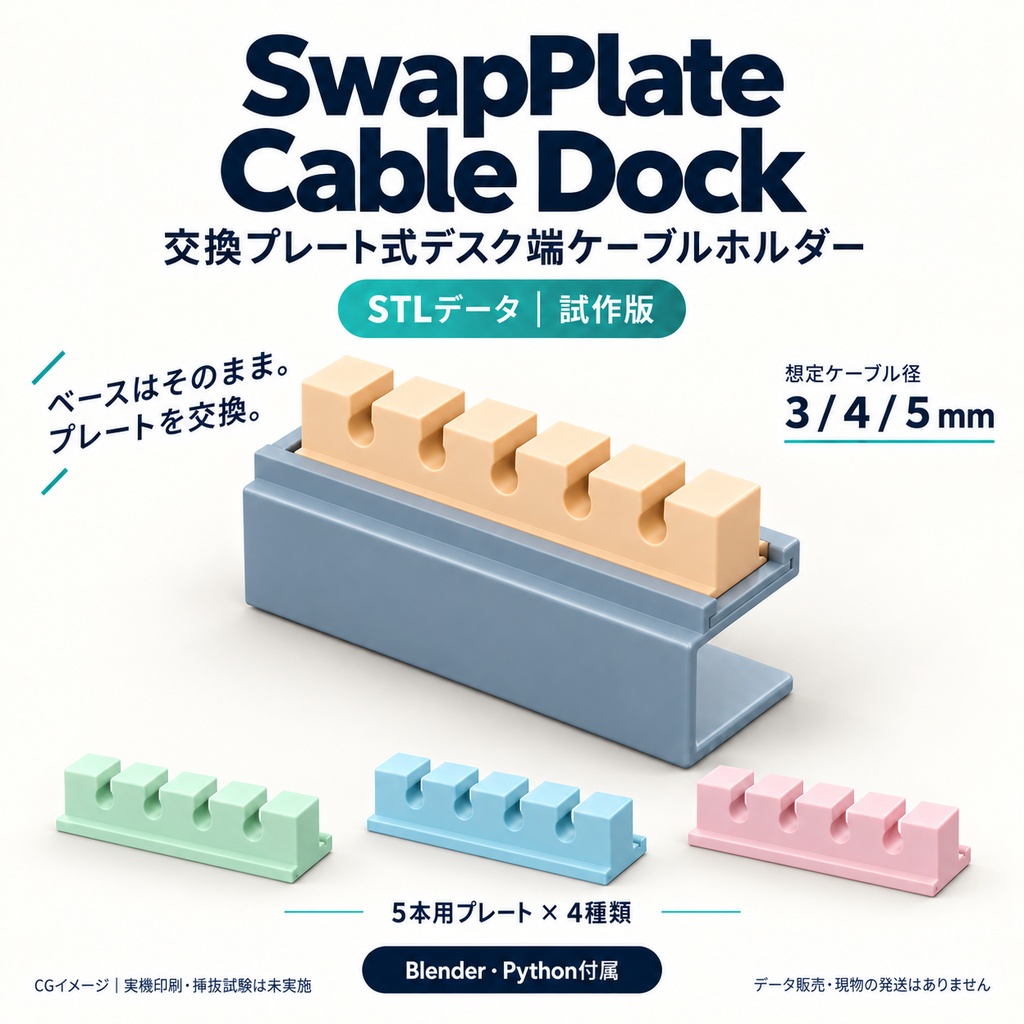

ベースはそのまま。ケーブルに合わせて、プレートを交換。 SwapPlate Cable Dockは、机端に取り付けるベースと、交換式のケーブル保持プレートを組み合わせた、3Dプリント用の設計データです。 プレートを横からスライドして交換する、シンプルな段付きレール構造を採用。ケーブル径に合わせて、4種類のプレートを使い分けられます。 【本商品について】 本商品は、交換機構の造形・調整を楽しむための試作版です。 完成品の販売ではありません。3Dプリンターでの出力と、印刷結果に応じた寸法調整が必要です。 実機印刷・スライス・挿抜試験は未実施です。工具なしでのスムーズな着脱を目標に設計していますが、現時点で動作や保持力を保証するものではありません。 【4種類の交換プレート】 各プレートでケーブル5本を保持する設計です。 ・MIXED：3 / 4 / 5 / 4 / 3mm ・3MM：3mm × 5本 ・4MM：4mm × 5本 ・5MM：5mm × 5本 ※数字は想定するケーブルの外径です。実際の適合は被覆の硬さや印刷精度によって変わります。 【寸法を調整して再生成】 Blender用Pythonスクリプトを同梱しています。 机厚、スライドの隙間などを変更して、モデルとSTLを再生成できます。 ・初期設定の机厚：25mm ・机厚の変更範囲：15〜35mm ・ベース幅／奥行：75 × 30mm ・プレート幅／奥行：65 × 18mm ・プレート全高：14mm（取付部5mm＋保持部9mm） ・スライドの片側隙間：初期値0.30mm 【同梱内容】 ・ベース用STL × 1 ・交換プレート用STL × 4 ・Blender用生成スクリプト generate.py ・組み立てプレビュー .blend ・寸法、印刷方向、調整方法を記載したREADME ・プレビュー画像、形状検査記録 【想定する印刷環境】 Bambu Lab A1 mini、0.4mmノズル、0.2mmレイヤー、PLAまたはPETGを想定しています。 サポートを減らせる構造を優先し、STLには推奨印刷方向を反映しています。まずベースとMIXEDプレートの2点で嵌合を確認してください。 【検証済みの内容】 ・全STLの非多様体辺、面の向きの不整合がないこと ・4プレートの挿入開始、途中、装着位置での幾何学的な干渉がないこと ・机厚15mm／35mmへの変更でも生成できること これらはデータ上の検査であり、実物の着脱や耐久性の確認ではありません。 【購入前にご確認ください】 ・ダウンロード商品です。印刷物、ケーブル、フィラメントは付属しません。 ・STLを印刷するだけならBlenderは不要です。スクリプトによる寸法変更にはBlenderが必要です。 ・生成確認環境はBlender 5.2.2です。 ・机への締め付け力を保証する構造ではありません。必要に応じて薄い滑り止めパッド等で調整してください。 ・プレート入口側に抜け止めはありません。ケーブル荷重などによる抜けに注意してください。 ・印刷設定や材質によっては、再調整・再出力が必要になります。
