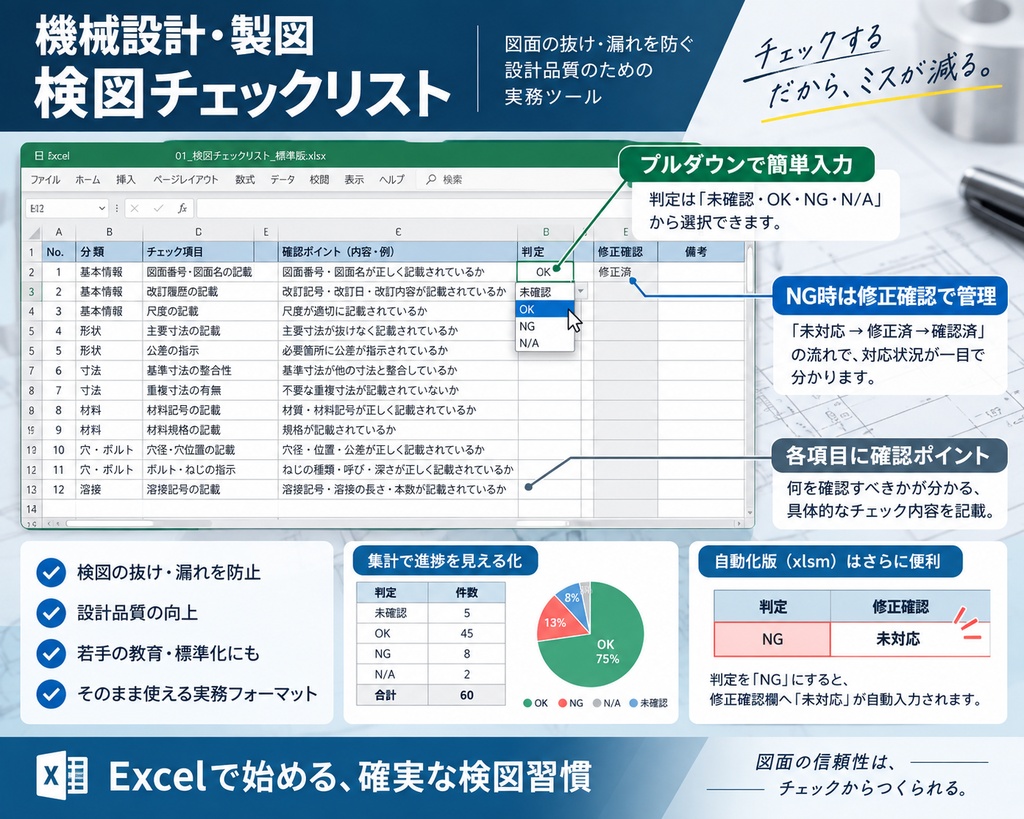

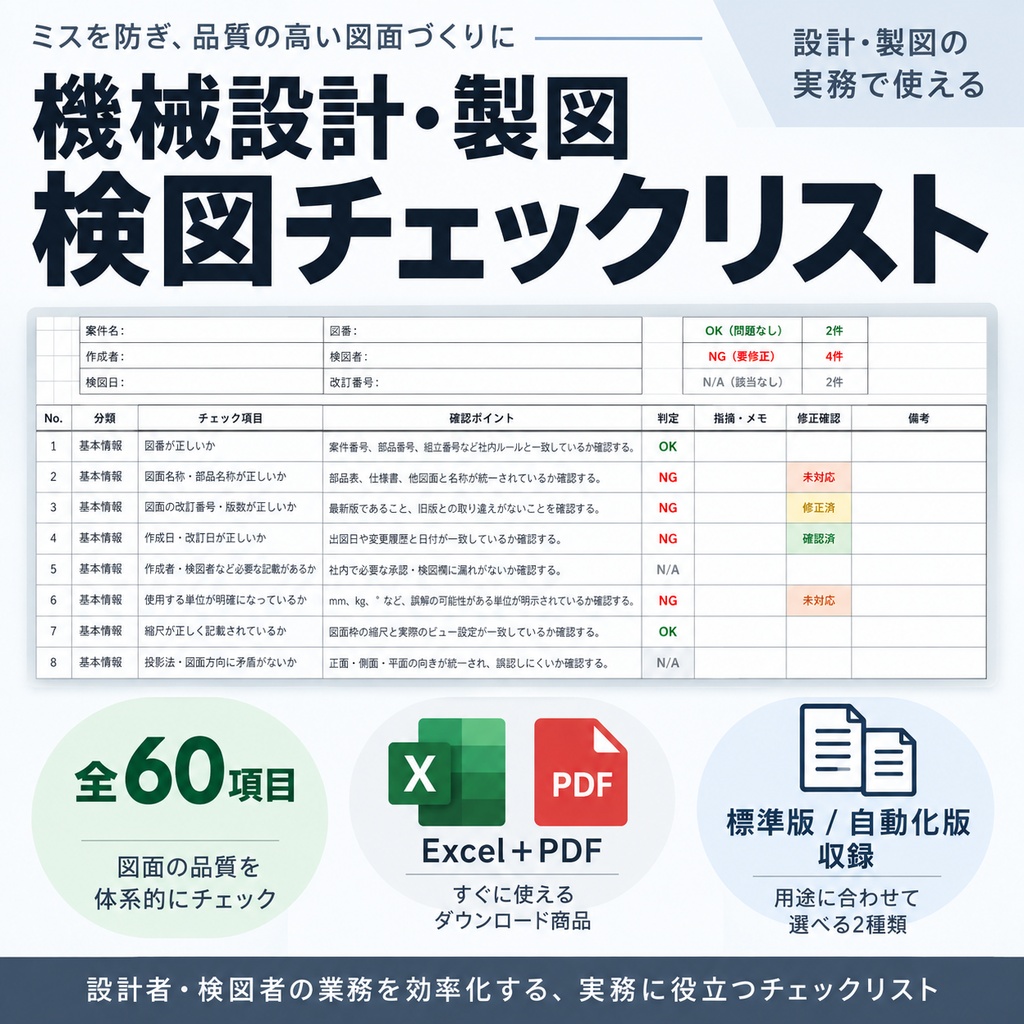

■概要 機械設計・製図の出図前チェックを、60項目に整理した実務用チェックリストです。 図面の基本情報、形状、寸法、材料、穴・ボルト、溶接、加工性、組立性、表面処理、数量・部品表、最終確認まで、検図時に確認したい内容を一覧化しています。 「何を確認すればよいか分からない」 「人によって検図内容がバラつく」 「社内用の検図表を一から作るのが大変」 といった場合の、検図作業の補助ツールとして使用できます。 ■こんな方におすすめ 機械設計・製図の実務に関わる方 出図前の確認漏れを減らしたい方 若手設計者・検図担当者の確認項目を整理したい方 社内で使う検図チェックリストのたたき台が欲しい方 Excelベースでそのまま使える実務テンプレートを探している方 ■収録内容 収録ファイルは5点です。 01_検図チェックリスト_標準版.xlsx マクロを使用しない標準版です。 判定・修正確認はプルダウンから入力できます。 02_検図チェックリスト_自動化版.xlsm VBAを使用した自動化版です。 判定を「NG」にすると、修正確認欄へ「未対応」が自動入力されます。 03_検図チェックリスト_印刷版.pdf 紙で使用したい方向けの、手書き用PDF版です。 04_検図チェックリスト_使い方ガイド.pdf 基本的な使い方、判定方法、修正確認の流れをまとめています。 05_README_利用条件.pdf 利用範囲、禁止事項、注意事項を記載しています。 ■チェック内容 全60項目を、次の分類で整理しています。 基本情報 形状 寸法 材料 穴・ボルト 溶接 加工性 組立性 表面処理 数量・部品表 最終確認 各項目には、単なるタイトルだけでなく、 具体的に何を見るかを示した「確認ポイント」も記載しています。 ■判定・修正確認 判定は次の4種類です。 未確認 OK：問題なし NG：要修正 N/A：該当なし また、NG項目については修正状況を 未対応 修正済 確認済 の流れで管理できます。 ■標準版と自動化版の違い 標準版.xlsx マクロを使用しないため、比較的使いやすい基本版です。 自動化版.xlsm VBAマクロを使用しています。 判定をNGにした際、修正確認欄へ「未対応」が自動入力されます。 ※会社PC等のセキュリティ設定によっては、xlsm版のマクロが使用できない場合があります。その場合は標準版をご利用ください。 ■使用環境 Excelファイルは、Microsoft Excelのデスクトップ版での使用を想定しています。 他の表計算ソフトやブラウザ版では、一部の表示・入力規則・マクロが正しく動作しない場合があります。 ■ご注意 本商品は、一般的な機械設計・製図における確認作業を補助するためのテンプレートです。 設計内容の完全性、安全性、法令適合性、製品性能等を保証するものではありません。 実際の設計・製作・施工・検図にあたっては、各社の設計基準、顧客仕様、適用規格、法令等に従って、利用者の責任において最終確認を行ってください。 本商品データの再配布・転載・再販売・譲渡は禁止しています。
