CNC Drawing Studio ― 図面からNCプログラムを起こすツール（DXF・画像・PDF対応／インストール不要）
- ダウンロード商品¥ 4,980
■ こんな悩みはありませんか？ ・穴だらけの図面を見ながら、座標を1つずつ打ち込んでいる ・「4-M8 深さ12」を見て、下穴・タップの工程を毎回組み立てている ・CAMを買うほどではない簡単な部品にも、毎回時間がかかる CNC Drawing Studio は、図面を取り込むと穴・ポケット・長穴・輪郭を見つけ、 工具・切削条件・工程順まで決めて NCプログラムを書き出すツールです。 現役マシニングオペレーターが、自分の現場で使うために作りました。
特長
・インストール不要。HTMLファイルをブラウザで開くだけ（Chrome / Edge 推奨） ・図面は外部へ送信されません。APIキーもインターネットも不要 ・スキャンした紙図面や PDF も「なぞり取込」で取り込めます ・表示は日本語です
主な機能

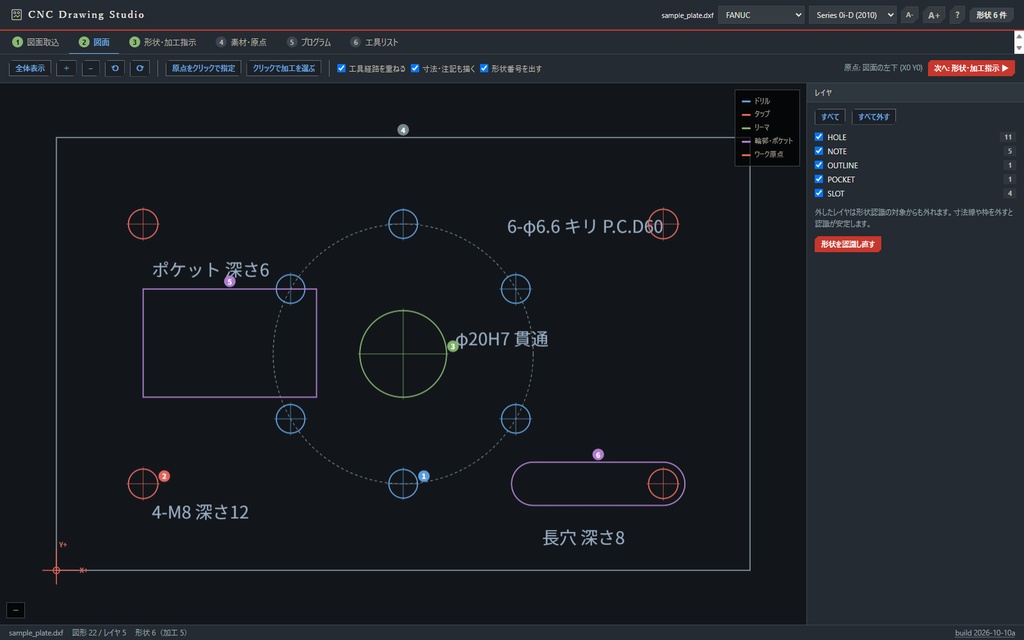

1. 図面取込：DXF（線・円・円弧・ポリライン・ブロック・文字・寸法値）、画像、PDF 2. 注記から加工を判定 4-M8 深さ12 → M8タップ 4か所（下穴も自動） φ20H7 貫通 → φ20リーマ（下穴 φ19.5） 6-φ6.6 キリ P.C.D60 → φ6.6ドリル 6か所（ボルト円） φ11 ザグリφ17.5 深さ11 → 通し穴＋座ぐり 3. 穴の並び（ボルト円・直線列・格子）を自動で見分け、サブプログラムやマクロ呼出しでも出力 4. 被削材と素材寸法・原点を入れると、切削条件（周速・送り）を自動で決定 5. 工具リスト（T番号・S/F・工程）を印刷・PDF保存 6. コントローラを切り替えると同じ内容で書式だけ変更 FANUC / OSP / TOSNUC / Heidenhain、Mazatrol は人が入力するための工程表として出力
出力の決め打ち（現場の安全側）

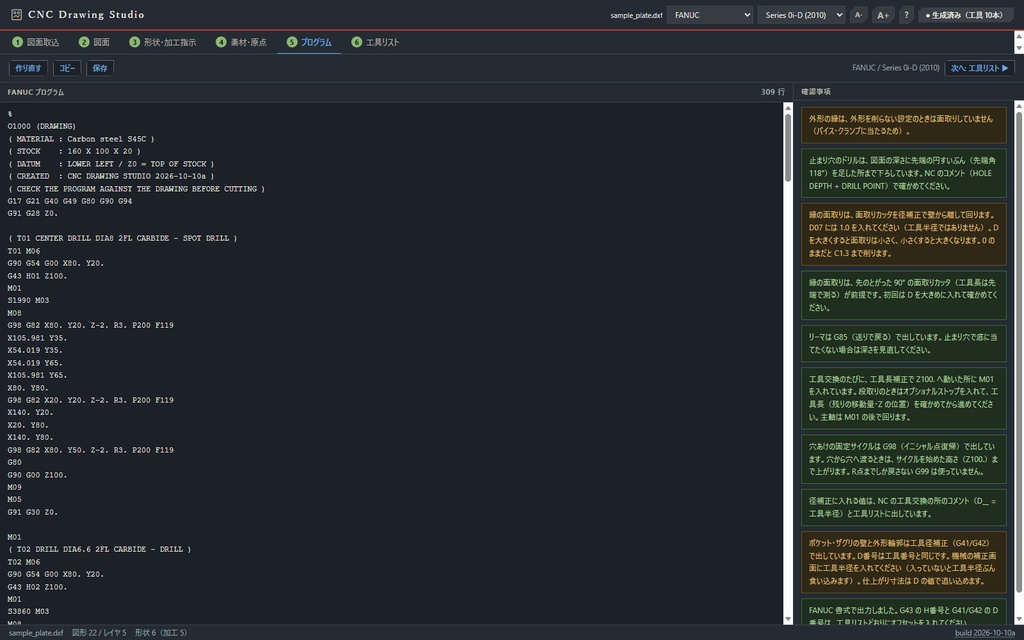

・固定サイクルは G98（イニシャル点復帰）。クランプ・段差に当てないため ・ポケットと輪郭は工具径補正（G41/G42）で仕上がり寸法を指令。D を動かすだけで寸法を追い込めます ・ポケットに垂直な突っ込みはせず、ランプ／ヘリカルで進入 ・タップはリジッド（M29＋G84） ・NCに入るコメントは半角英数字のみ（機械での文字化けを防ぐため）
ご注意
このツールは段取りの「下書き」を作るものです。検図の代わりにはなりません。 切削条件は材質表からの目安です。工具メーカーの推奨があればそちらを優先してください。
穴パターンのマクロについて
G65 P8001 / P8003 は「呼出しコード」を出すだけで、マクロ本体は同梱していません。 機械側にメーカー製またはご自身で登録したマクロが必要です。未登録の機械では座標を並べる形で出力してください。 OSP の BHC / ARC は標準機能なのでこの制限はありません。
同梱物
・本体（cnc_drawing_studio.html） ・操作説明書（manual.pdf） ・はじめにお読みください（readme.txt）／免責事項（disclaimer.txt） ・デスクトップにアイコンを作るツール（Windows用・任意） ※ファイル名は解凍時の文字化けを防ぐため英数字にしています
動作環境
Windows / macOS / iPad / Android の Google Chrome または Microsoft Edge 推奨 （Safari・Firefox でも動作。Internet Explorer は不可）。オフラインで動作します。
姉妹品
出したプログラムを他の機種へ変換したり、工具経路で確かめたりするなら CNC Program Studio、または2本をまとめた CNC Studio（統合版）をどうぞ。
ご購入前に必ずお読みください（免責事項）
本ツールが生成・変換したNCプログラムは、必ず実機投入前にお客様ご自身で 検証してください（図面との突き合わせ・シングルブロック・エアカット等）。 本ツールの出力に起因する機械・工具・ワークの損傷、加工不良、その他一切の 損害について、制作者は責任を負いません。 G/Mコードの仕様は機械・オプション構成により異なります。 再配布・転売は禁止です（購入者本人および同一事業所内での利用に限ります）。
カスタマイズ対応
「自社の機械仕様・工場ルールに合わせたい」という方向けに、 個別のカスタマイズも承っています。お気軽にご相談ください。
