DT-8 Rev.4 Digital to Transistor 8port【MIDIメカニカルシステム】
- ショップの通常発送日数：支払いから4日以内物販商品（自宅から発送）¥ 3,980
8ch分のINPUTに入力された微弱なスイッチ信号を 大きな電力を扱えるように変換するモジュールです。 この商品は、音楽を作るときに使うMIDIという規格を利用して 色々な機械（スイッチのON/OFF、ロボットの動き、自動制御の舞台装置や照明など）を コントロールできるMIDIメカニカルシステムの一部ですが、 単純に8chの電力増幅用モジュールとしても利用できます。
各ポート最小6Vから最大24V1A、合計で8Aまで対応しています。 ※連続通電する場合発熱に注意してください。 変換元と変換先では電気的に絶縁され、相互のトラブルが干渉しないようになっています。 各ポートにフリーホイールダイオードがある為ソレノイドやモーター等の逆起電力が発生するものにも対応しています。 さらに大きな電力が必要な場合は、市販のリレーモジュールなどを利用してください。
Rev.3からの変更点
MOSFETへのゲート電圧をレギュレーターを通した電圧ではなく抵抗で分圧した電圧に変更しました。
商品内容物

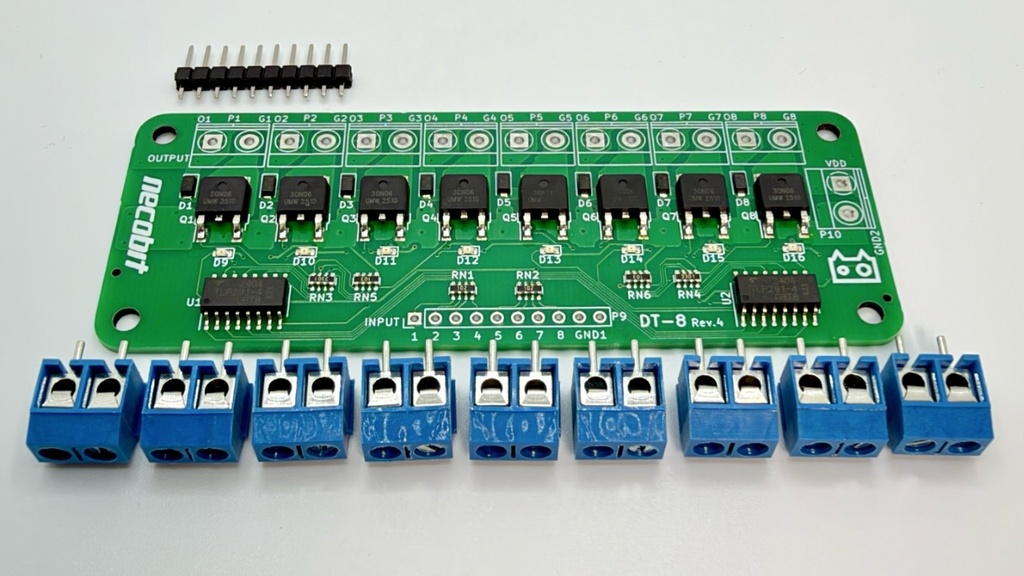

・DT-8 Rev.4 基板 1枚 ・ピンヘッダ10ピン 1個 ・ターミナルブロック 9個 ターミナルブロックはロットによって 外見などが変わる場合があります。
ご注意
この商品は、ご自身でのはんだ付けによる組み立てが必要です。 同梱のコネクタはピンヘッダですが、 ケーブルにオスのコネクタを使用したい場合は 2.54mmピッチのピンソケットでもご利用いただけます。
組み立て・接続時の注意点
DT-8 Rev.4ご使用時の注意点など、詳しい説明はコチラをお読みください → https://necobit.com/denshi/dt8-rev4/
その他のMIDIメカニカルシステムについて
各モジュールの組み合わせ次第で、様々な用途や規模に対応したMIDI制御ができます。 MIDIメカニカルシステムについての詳しい説明は、コチラをお読みください → https://necobit.com/denshi/midi-mechanical-system/
