GRIN配列キーボード Yamada Emiko

Physical (worldwide shipping)

BuyeePurchase via Buyee
Buyee is a third party service for shipping your items globally. Read More
  • キットのみ(Kit Only)
    Ships within 3 days
    Ships by Anshin-BOOTH-Pack
    Physical (direct)
    16,500 JPY
  • 半田サービスのみ(Soldering service only) / 必ずキットと一緒に購入して下さい(Be sure to purchase with the "Kit Only")
    Ships within 3 days
    1 left in stock
    Ships by Anshin-BOOTH-Pack
    Physical (direct)
    8,500 JPY

Physical (ship to Japan)

  • キットのみ(Kit Only)
    Ships within 3 days
    Ships by Anshin-BOOTH-Pack
    Physical (direct)
    16,500 JPY
  • 半田サービスのみ(Soldering service only) / 必ずキットと一緒に購入して下さい(Be sure to purchase with the "Kit Only")
    Ships within 3 days
    1 left in stock
    Ships by Anshin-BOOTH-Pack
    Physical (direct)
    8,500 JPY

About Gift

GRIN配列キーボード Yamada Emiko
GRIN配列キーボード Yamada Emiko
GRIN配列キーボード Yamada Emiko
GRIN配列キーボード Yamada Emiko
GRIN配列キーボード Yamada Emiko
GRIN配列キーボード Yamada Emiko

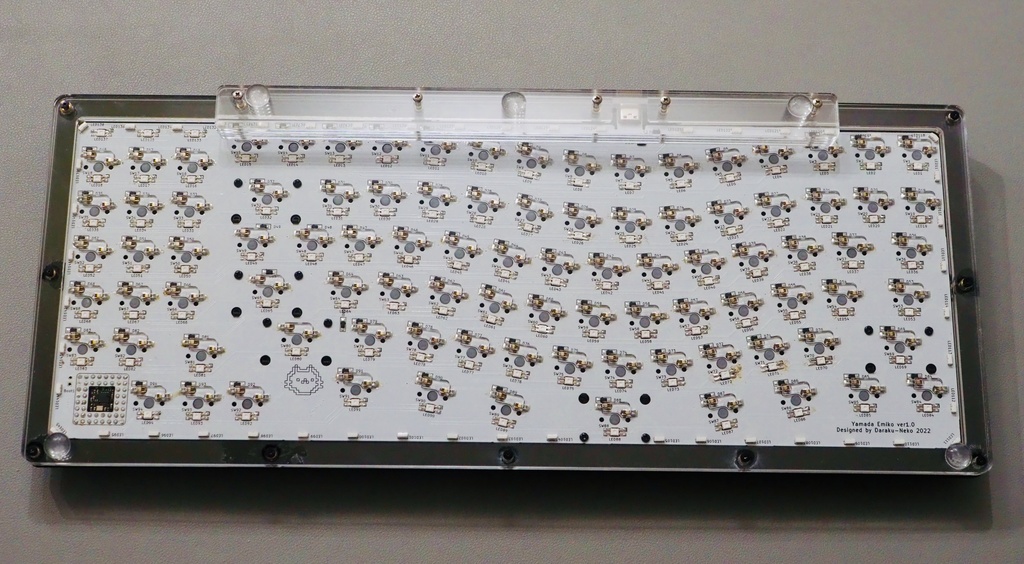

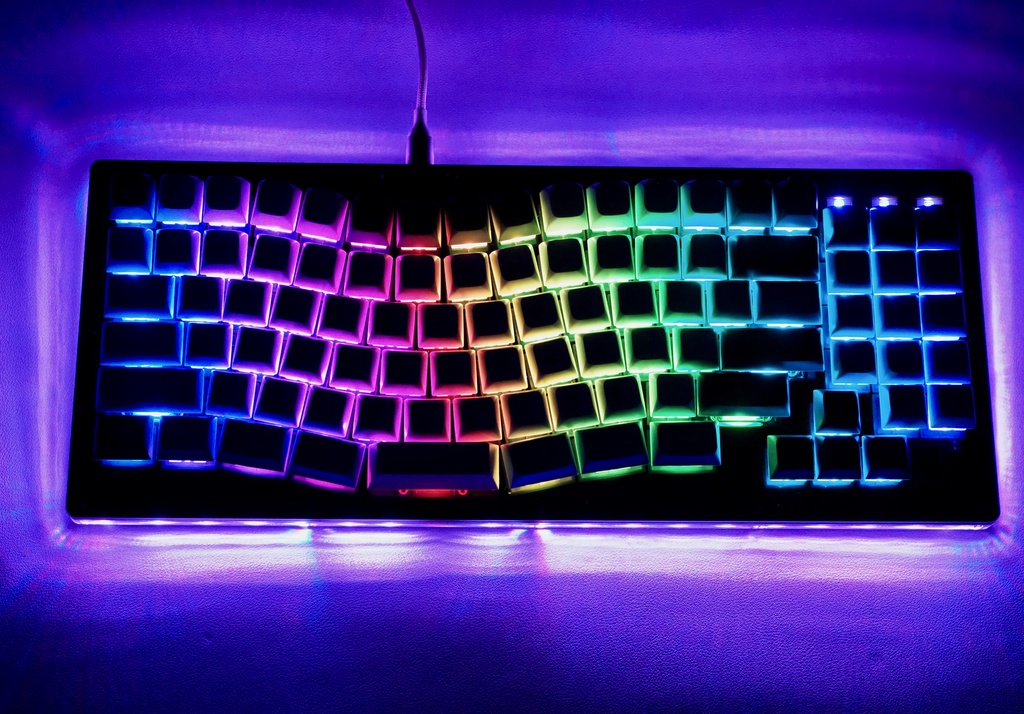

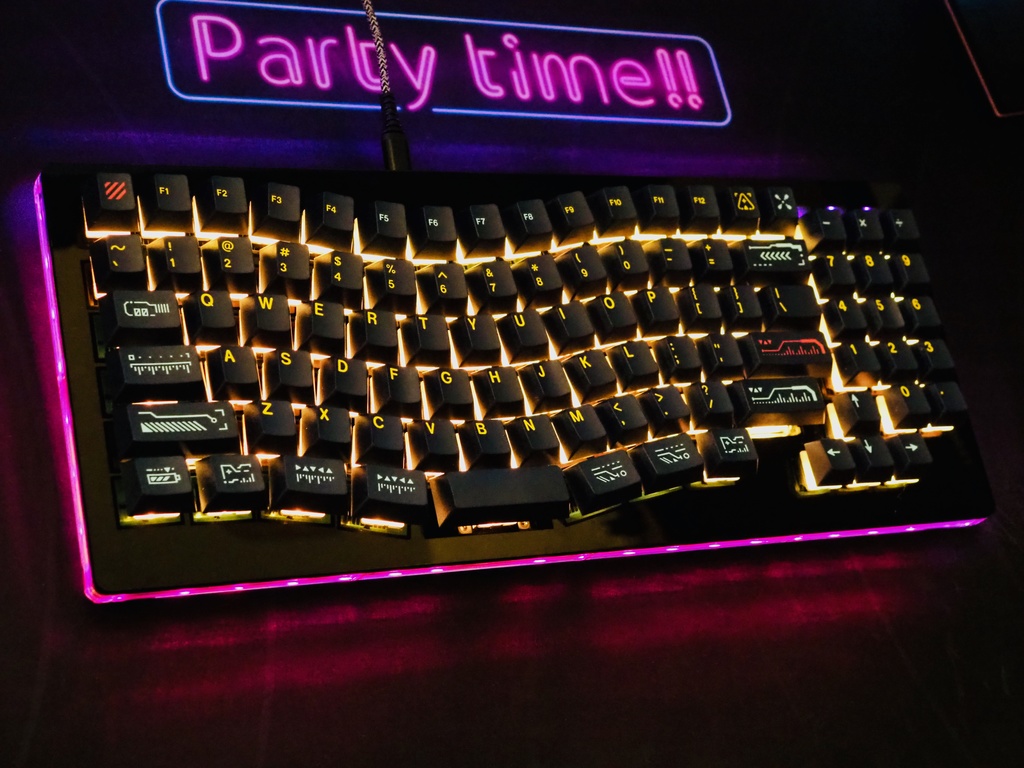

Yamada Emiko (正式名:山田笑子) 特徴 ・テンキーとファンクションキーを搭載したGRIN配列になります。 ・ホットスワップ対応ですので、キースイッチを取り替えられます ・ダイオード、アンダグロー用のSK6812Sideを半田済みのため、マイコン、LED、ソケットをハンダするだけです。 SK6812Sideを事前に半田済みですが、不良品に当たった場合の交換用SK6812Sideを少量、キットに同梱しています。 ・ファームウェアはVial対応なのでGUIからキーマップなど各種設定変更可能です。 About Overseas Shipping https://www.tenso.com/en/static/lp_shop_booth https://www.tenso.com/en/static/guide_country_index

ビルドガイド

https://kbdbuild.vercel.app/blog/yamada_emiko_buildguide

半田サービス

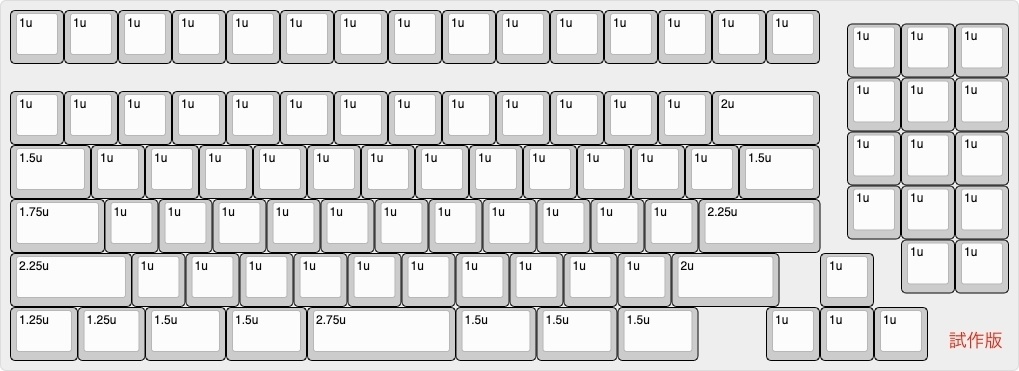

マイコン、ソケット、LEDなど半田が必要なものは費用に含まれています。 それらをこちらで用意し、同時に購入されたキットを使って半田を行います。 接着剤を使用した組み立てまでをこちらで行います。 試作キットでも半田サービスを受け付けています。 ご自身で用意するものは以下になります ・Kailhスイッチ用PCBソケット … 94個 ・MX互換​スイッチ … 94個 ・MX互換​キーキャップ キーサイズマップをご確認ください。 通常版 https://booth.pximg.net/3a4d6577-cfc5-4ca5-92b6-a2b233b974d5/i/4354120/32d43dce-9bba-4c57-935a-c4c7f568df71.png 試作版 https://booth.pximg.net/3a4d6577-cfc5-4ca5-92b6-a2b233b974d5/i/4354120/e3b1182c-f777-43b9-b2c2-867a9bd9ffcd.jpg ・スタビライザー 2U … 5個

キット内容

トッププレート … 1枚 ミドルプレート … 1枚 メインプレート … 1枚 フレームプレート… 2枚 ボトムプレート… 1枚 ベースプレート… 4枚 M2スペーサー 6.5mm ... 14個 M2ネジ 3mm … 14本 M2ネジ 5mm … 14本 M2ネジ 16mm … 5本 細ピンヘッダ 1x48 … 1セット（分割されて入っています） 交換用SK6812Side … 5個 ジャンパーワイヤー … １本 接着剤お試しプレート… 1枚 接着剤お試しM2ネジ 3mm … 3本 接着剤用容器 … 1個 ゴム足(透明) … 3個 ゴム足(黒) … 2個

ご自身で用意して頂くパーツ

ご自身で用意するものは以下になります ・PGA2040 ... 1個 秋月電子さんなどから購入して下さい。 https://akizukidenshi.com/catalog/g/gM-16762/ 秋月電子さんのページで「セッションの有効期間」などが表示され商品が表示されない時はページを読み込み直してください。 ・Kailhスイッチ用PCBソケット … 94個 ・MX互換​スイッチ … 94個 ・MX互換​キーキャップ キーサイズマップをご確認ください。 通常版 https://booth.pximg.net/3a4d6577-cfc5-4ca5-92b6-a2b233b974d5/i/4354120/32d43dce-9bba-4c57-935a-c4c7f568df71.png 試作版 https://booth.pximg.net/3a4d6577-cfc5-4ca5-92b6-a2b233b974d5/i/4354120/e3b1182c-f777-43b9-b2c2-867a9bd9ffcd.jpg ・スタビライザー 2U … 5個 LEDをつけたい方（なくても動きます） ・SK6812MINI-E … 97個 使用するキーキャップはキーサイズマップをご確認ください。

必要な工具

はんだこて はんだ ニッパー プラスドライバー（M2ねじが回せるもの） 精密ピンセット（先曲がりタイプ) 接着剤（例：ボンド アロンアルフア プロ用耐衝撃） マスキングテープ（MT01P207など）

免責事項

-製品の使用について 本製品は個人が提供するものであり、使用に際しては自己責任で行ってください。 誤った使用や取り扱いによって生じた損害や事故について、提供者は一切の責任を負いません。 -ビルドガイド ビルドガイドをよくお読みいただき、正しい方法でご使用ください。 特に電子機器の取り扱いには十分ご注意ください。 -保証の制限 本製品は製造上の欠陥に対してのみ、購入日から30日間の保証をいたします。 誤用や改造による故障は保証対象外です。 保証期間内に不具合が発生した場合は、修理交換を検討しますが、対応は提供者の判断によります。 -安全性と適合性 本製品は特定の用途に適合することを保証するものではありません。 使用目的に応じた安全対策を行ってください。 子供が組み立てまたは使用する場合は、必ず大人の監督下で行うようにしてください。 -技術的サポート 提供者は製品に関する技術的サポートを行いますが、問題解決を保証するものではありません。 サポートにより生じた結果について責任を負いません。 -法令遵守 ご購入者は、本製品の使用に際し、適用されるすべての法律および規制を遵守する責任があります。
