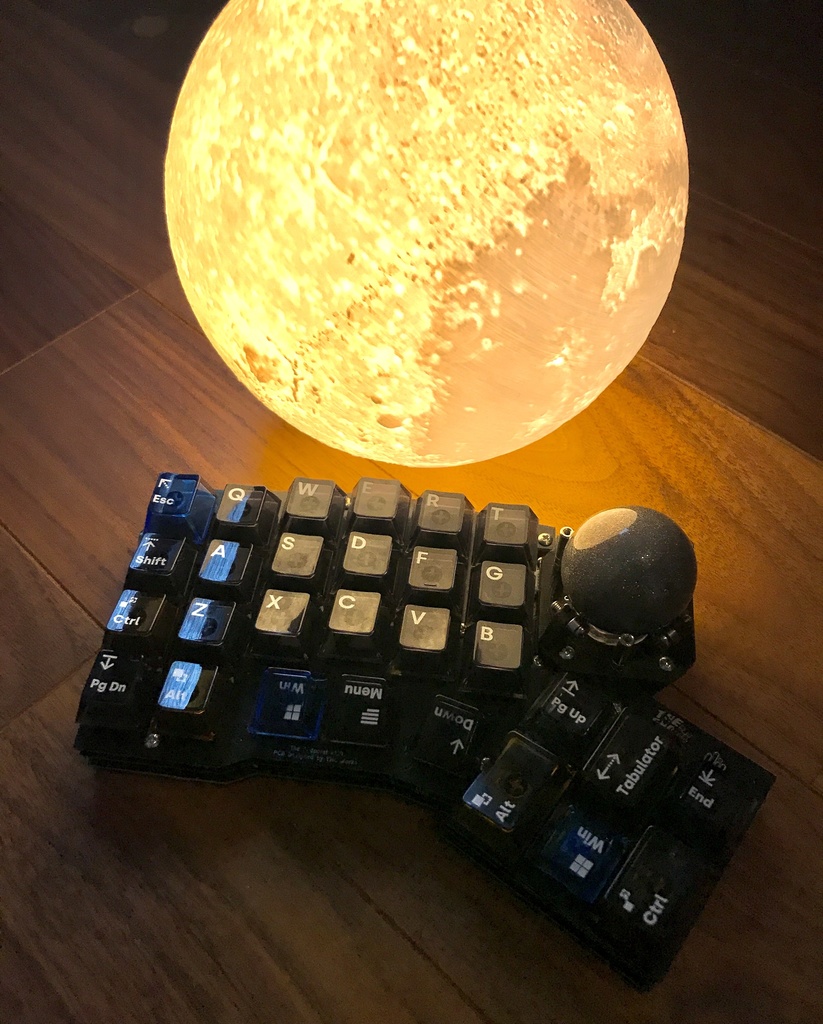

自作キーボードキット「The Endpoint」
Physical (worldwide shipping)
- 【はんだ済】自作キーボードキット「The Endpoint_RP」Ships within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)30,000 JPY
- 【はんだ済】自作キーボードキット「The Endpoint_RP」トラックパッドユニットセットShips within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)36,500 JPY
- 【はんだ済】自作キーボードキット「The Endpoint_RP」M5Stack拡張基板セットShips within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)36,500 JPY
- 自作キーボードキット「The Endpoint」Ships within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)25,000 JPY
Physical (ship to Japan)
- 【はんだ済】自作キーボードキット「The Endpoint_RP」Ships within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)30,000 JPY
- 【はんだ済】自作キーボードキット「The Endpoint_RP」トラックパッドユニットセットShips within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)36,500 JPY
- 【はんだ済】自作キーボードキット「The Endpoint_RP」M5Stack拡張基板セットShips within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)36,500 JPY
- 自作キーボードキット「The Endpoint」Ships within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)25,000 JPY
- 【B-Stock】自作キーボードキット「The Endpoint」Ships within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)24,000 JPY
- FR4トッププレート_人差指位置トラボShips within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)1,500 JPY










※はじめに※ 本キットは一部電子部品類のはんだ付けが必要になる、DIYキットです。 組み立て時のご質問、ビルドガイドに関するお問い合わせ等はメッセージ機能、およびX(旧Twitter)DMにてお寄せください。 【はんだ済】と記載された商品は、ロータリーエンコーダー、LEDなど一部オプション実装にははんだ付けが必要です。 本キットはFR4を筐体に使用しております。FR4の製造・輸送時に微細なキズが生じる恐れがあります点、ご留意ください。 本キットのコントロールにはオープンソースのファームウエアであるQMKFirmwareを使用しております。 当該オープンソースのアップデートに伴い、本キットの仕様も変更となる可能性がございます。
【26/3/29追加】TheEndpoint_RPについて
自作キーボードThe Endpointに取り付けることで、キーボードを制御するマイコンをRP2040ZEROに変換する基板(The Extend_rp 通常別売り6.500円)をセットしています。 はんだ済※商品のため、プラスドライバーで組み立てが可能です。 ※ロータリーエンコーダー、LEDなど一部オプション実装にははんだ付けが必要です。 【マイコンRP2040への変換メリット】 ①標準仕様のPromicroに比べて容量 が多いためファームウエアやポインティングデバイスのカスタムの幅が広がる点 ②USBType-Cコネクタでの給電が可能になる点(従来PromicroはType-B) ③拡張基板TheExtend_Stack(別売/M5StackCore2をキーボードに接続可能)が使用できるようになる点 ④拡張基板TheExtend_pad(別売/トラックパッドモジュール)が使用できるようになる点
The Endpointのコンセプト

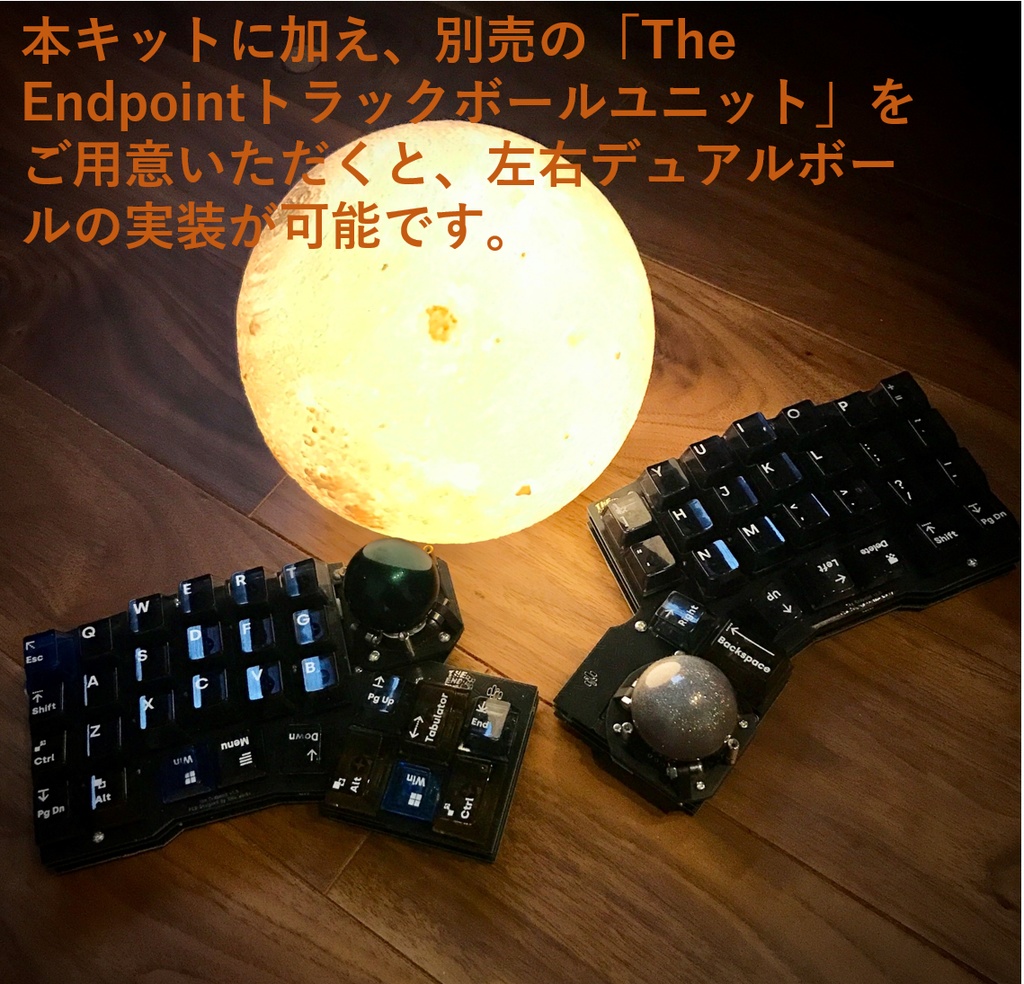

左右分割型キーボードキットErgo The End(https://ymg-works.booth.pm/items/4084734)の配列をそのままに、34mm球トラックボールユニットが搭載可能となりました。取付位置は「親指付近」と「人差指・中指付近」の2点から設置位置を選択可能です※。 【※ 本キットにはトラックボールユニット片手分の部品が付属しております。左右デュアルボールとするには、トラックボールユニット追加(別途頒布)が必要となります】 その他にパレットシステムさんのaz1utrackball、aki27さんのmeishi-trackballユニットが取付可能となっております。取付方法の詳細は後述のビルドガイドをご確認ください。
本商品には以下の特徴があります

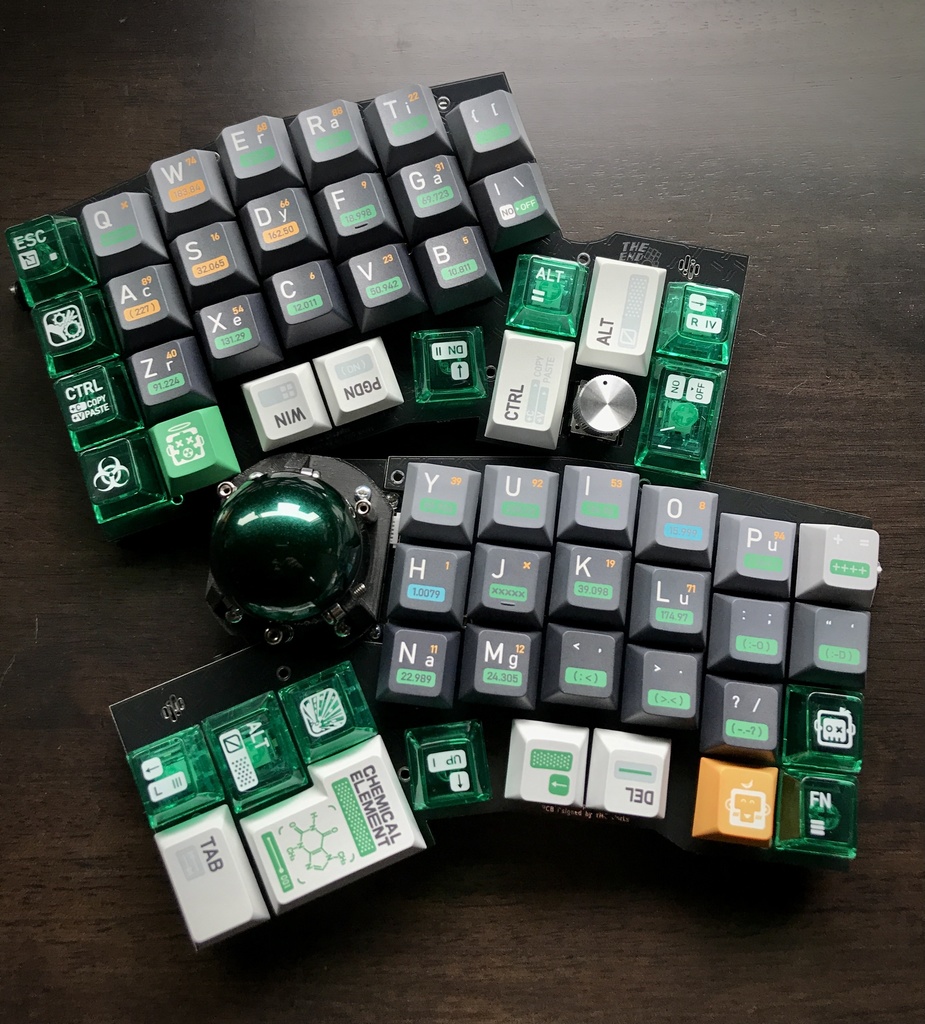

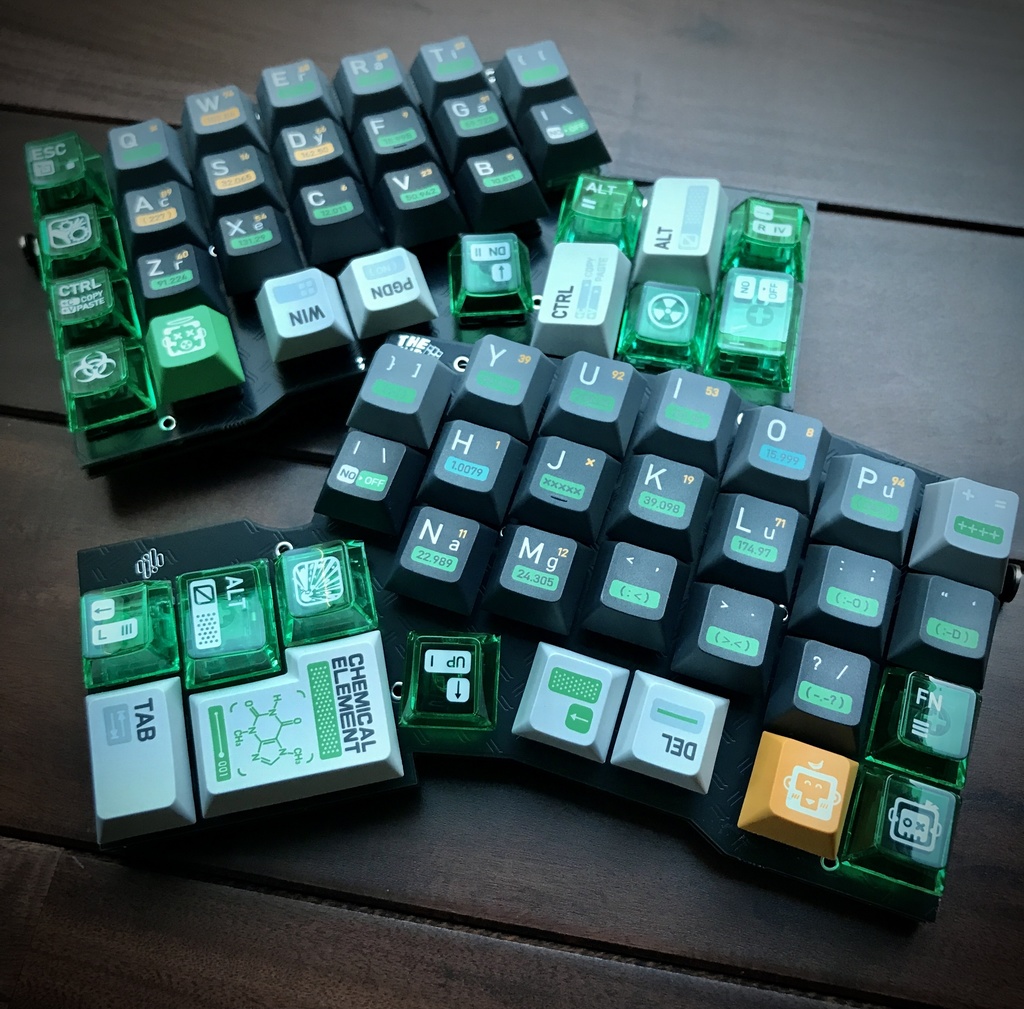

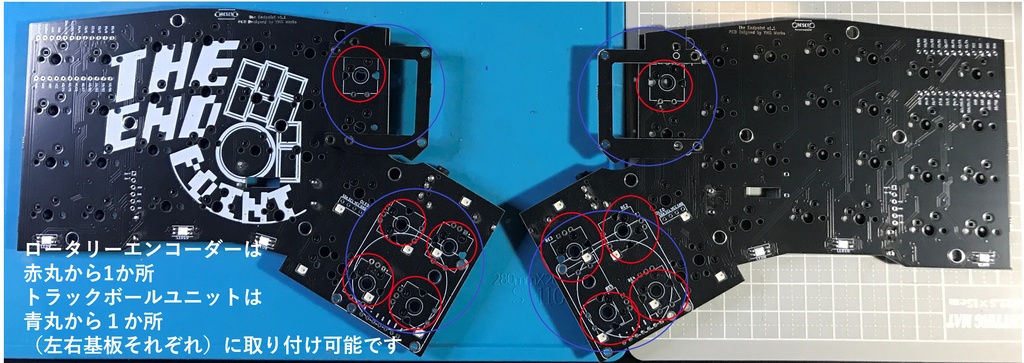

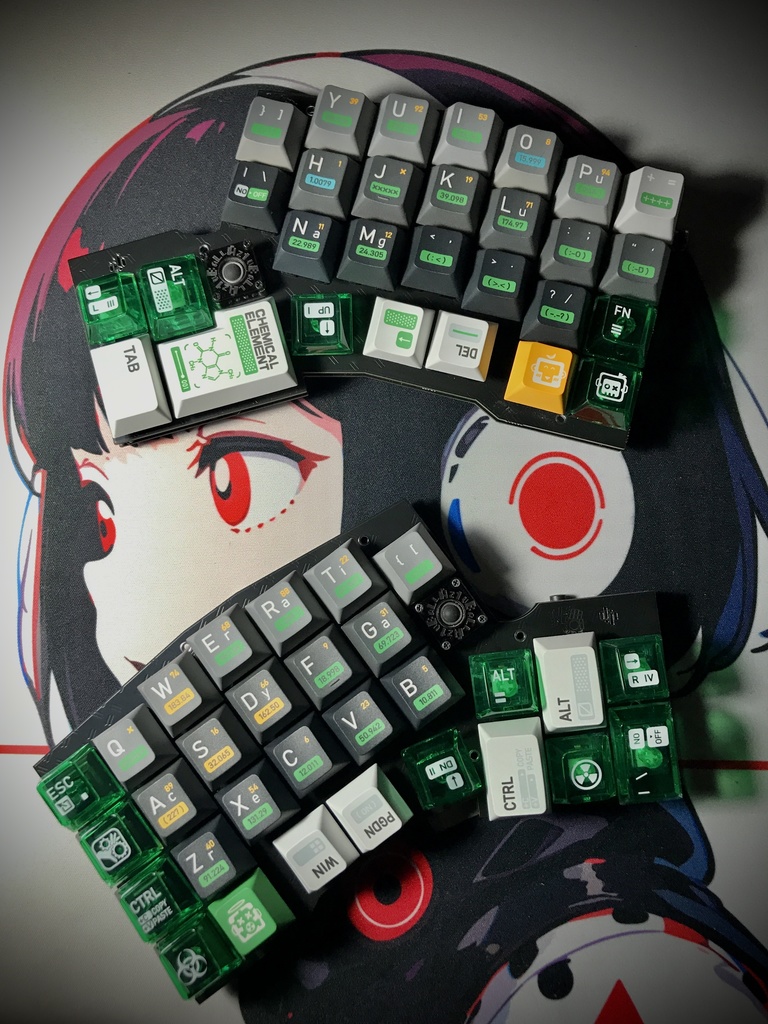

・左右分割型によるスタイルに合わせた配置が可能 ・列方向にアクセントのあるカラムスタガードレイアウトを採用 ・左右の親指周辺のキー数を充実、カーソルやマウス操作の割り当てが可能 ・トラックボールユニットは左右4箇所から取り付け位置を選択可能(左右1つずつ、両手で最大2つ) ・ロータリーエンコーダー対応、左右10箇所から取り付け位置を選択可能(左右1つずつ、両手最大2つ) ・親指キー付近に10個のLED(アンダーグロウ/バックライト)を取り付け可能 ・Cherry MX互換のホットスワップに対応、お好みのキースイッチへ交換が可能 ・REMAPに対応(WEBブラウザから簡単にキーマップやキーマクロの編集が可能)

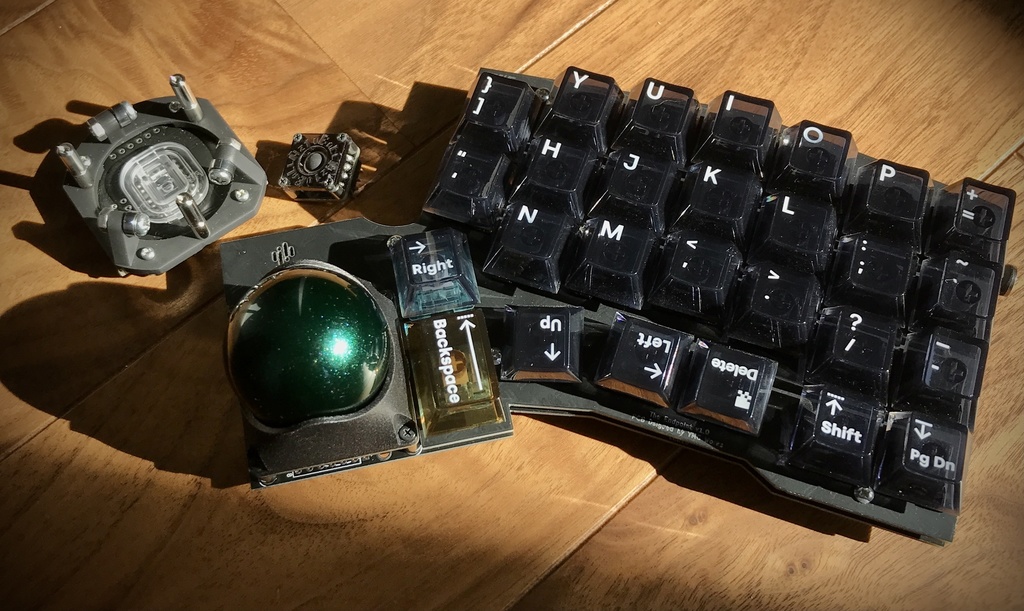

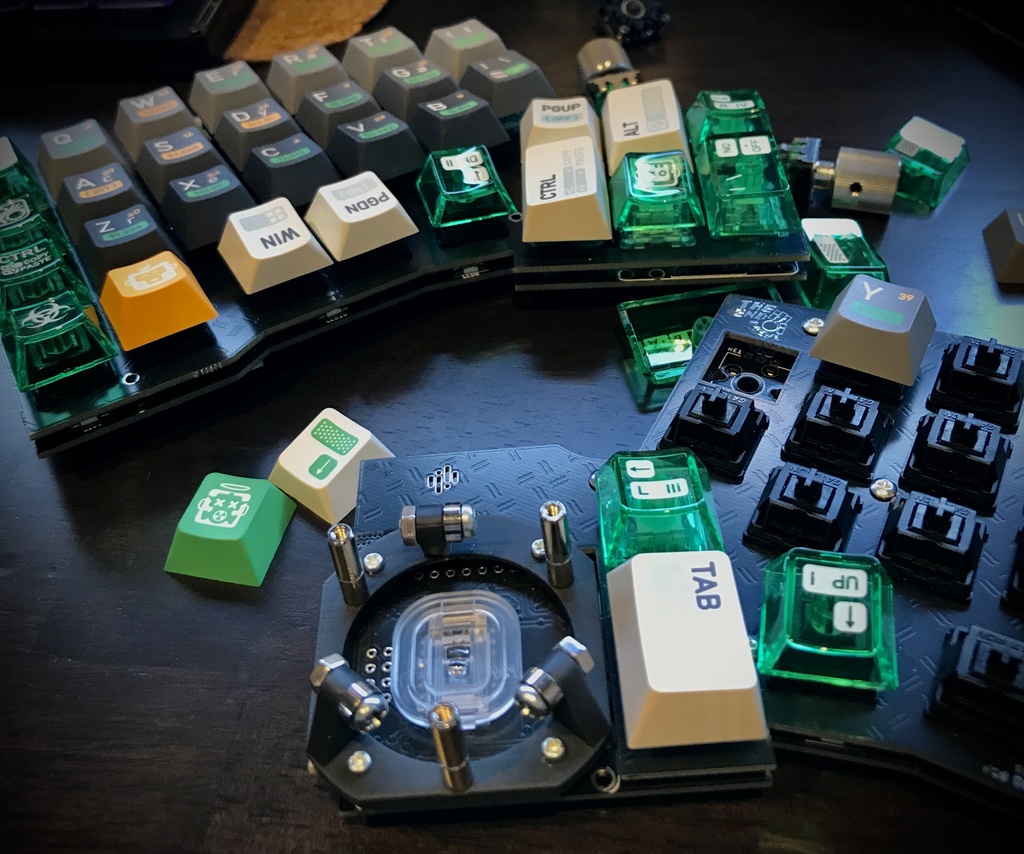

TheEndpointのトラックボールモジュールについて
くしま8氏・kbjunkey氏・MURAOKA Taro氏 の公開データ・コードを参考にトラックボールモジュール設計、ファームウエア作成をしております。 詳細はビルドガイドをご参照ください。
ご留意事項
meishi Trackball Module、az1uballに関しまして「本キットへの取り付け、動作に関するお問い合わせは、必ずYMGWorksまで」頂きますようお願いいたします。 各プロダクトの作者様には、本キットへの取り付け・動作に関するお問い合わせをなされないよう、ご留意をお願いいたします。 各プロダクト自体の頒布・仕様に関するお問い合わせに関しましては各作者様までお願いいたします。
プレートデータ公開について
2024.10月以降頒布分より、トッププレートの同梱点数を削減しております。 合わせて、以下にプレートデータを公開させていただいております。 ライセンスの範囲内であれば、ご自由に活用頂いて問題ございません。 発注方法等、DM頂ければ可能な限りサポートさせていただきます。 <TheEndpointプレートデータ> https://github.com/YMG-CODE/ETE/tree/main/pcb/TheEndpoint/gbr
キットに含まれているもの①
<キーボード本体> ・スイッチソケット(MX用) ・・・62個 ・ダイオード(SMDタイプ1N4148W)・・・62個 ・TRRSジャック ・・・2個 ・リセットタクトスイッチ ・・・2個 ・スペーサー(M2丸_10mm)・・・16個 ・トラス小ねじ(M2_6mm)・・・32個 ・ゴム足(10mm x 3mm)・・・8個 ・ゴム足(9.5mm x 3.8mm)・・・4個 ・PCB基板・・・2枚 ・トップレート(ノーマル・トラックボール用2種)・・・4枚※2024.10以降頒布分より(ノーマル 2枚/トラックボールサム/フィンガー各1枚)に変更しております。 ・ボトムプレート(リバーシブル)・・・2枚・ボトムプレートカバー(リバーシブル)・・・2枚 <トラックボールユニット> ・センサーブレイクアウトボード・・・1枚 ・meishi Trackball Module用ブレイクアウトボード・・・1枚 ・トラックボールセンサ(PMW3360)・・・1個 ・レンズ・・・1個 ・トラックボールケース・・・1個 ・トラックボールマウント用パーツ_PCB・・・2枚 ・6ピンSHコネクター・・・3個 ・コネクターケーブル・・・1本 ※7ピンコンスル―は、2024/10以降頒布分は同梱を廃止しております ・スペーサー(M2丸_10mm)・・・3本 ・スペーサー(M2丸_6mm)・・・7本 ・スペーサー(M2丸_3mm)・・・4本 ・トラス小ねじ M2_12㎜・・・2本 ・低頭小ねじ M2_12㎜・・・3本 ・トラス小ねじ M2_6㎜・・・4本 ・なべ小ねじ M2_7㎜・・・4本 ・トラス小ねじ M2_3㎜・・・8本 ・黄銅六角M2 ナット・・・8本 ・ステンレスナベ小ネジ M3_10mm・・・3個 ・ステンレス黄銅六角M3 ナット・・・3個 ・ミニチュアベアリング(3×6×2.5mm)・・・3個 【26/3/29追加】TheEndpoint_RP ・TheExtend_rp基板(左手用・右手用) 2枚【はんだ済】 ・TheEndpointボトムプレート/2枚 ・スペーサー丸_12mm/16本 ・ゴム足/4個 ・SHコネクタ/2個 ・RP2040ZERO/2個【はんだ済】 ・12ピンコンスルー (2mm)/4個【はんだ済】
キットに含まれているもの②「トラックパッドユニットセット」
①に加え以下 ・SHコネクタ/1個 ・SHケーブル/1本 ・スペーサー(M2丸_8mm)/2本 ・スペーサー(M2丸_3mm)/4本 ・低頭ねじ M2_長/4本 ・低頭ねじ M2_短/2本 ・トラス小ねじ M2_6㎜/2本 ・トラス小ねじ M2_3㎜/2本 ・ステンレス生地六角M2 ナット/6個 ・M26×0.4mmワッシャー/4個 ・IQS525搭載タッチパッド基板(コンスル―付)/1個 ・TheExtend_Pad基板/1個 ・アクリルトッププレート/1個 ・アクリルミドルプレート/1個 ・フィンガーマウント用パーツ/1個
キットに含まれているもの③「M5Stack拡張基板セット」
①に加え以下 ※注:M5StackCore2は別売となります ・低頭小ねじ M2_長/4個 ・低頭小ねじ M2_短/2個 ・ステンレス生地六角M2 ナット/4個 ・スペーサー(M2丸_15mm)/2個 ・スペーサー(M2丸_3mm) /2個 ・SHケーブル/1個 ・6ピンSHコネクタ/1個 ・TheExtend_M-BUS基板/1個 ・TheExtend基板 /1個 ・アクリルベースプレート(base)/1枚 ・アクリルベースプレート(mid)/1枚 ・アクリルベースプレート(base_thumb用)/1枚 ・アクリルベースプレート(mid_thumb用)/1枚 ・フィンガーマウント用パーツ(FR4)/1個 ・TheEndpointトッププレート(finger用)/1枚 ・TheEndpointトッププレート(thumb用)/1枚
キット以外で必要なもの
・MX互換スイッチ・・・ 62個 ・MX互換キーキャップ(1U)・・・ 56個 ・MX互換キーキャップ(1.5U※1) ・・・6個(ISO エンター取り付け時は1〜1.25U 1個・画像参照ください)・マイコン(Pro Micro) ・・・2個※2 ・コンスルー(12ピン 2mm~2.5mm)・・・4個※2 ・TRRSケーブル ・・・1個 ・USBケーブル・・・ 1個(データ通信用・※3マグネット式推奨) <オプション(実装は任意となります)> ・LED(SK6812MINI-E)・・・20個 ・ロータリーエンコーダー(EC12互換/プッシュスイッチ付)・・・1~2個 ・トラックボール交換球34㎜球・・・1個 ※1 1.25Uキーキャップの互換性あり ※2 【26/3/29追加】TheEndpoint_RPには上述マイコン/RP2040コンスルーはんだ済を同梱のため、不要です ※3 Pro Microコネクターはモゲやすくコネクタの抜き差しを極力避けるため 遊舎工房さんの店舗・通販、TALPKEYBOARD SHOPさん、Daily Craft Keyboardさんのサイト等でそろえることができます。
ビルドガイド(キーボード本体_TheEndpoint)
https://note.com/underthrow_/n/n577c993cd733
ビルドガイド(トラックボールユニット)
https://note.com/underthrow_/n/n65385d90a76e
