Short版メスネジ付き X1/turbo用 デジタルRGB変換ケーブル 15kHzディスプレイ DIN6
Physical (worldwide shipping)
- Ships within 2 daysPhysical (direct)1,582 JPY
Physical (ship to Japan)
- Ships within 2 daysPhysical (direct)1,582 JPY

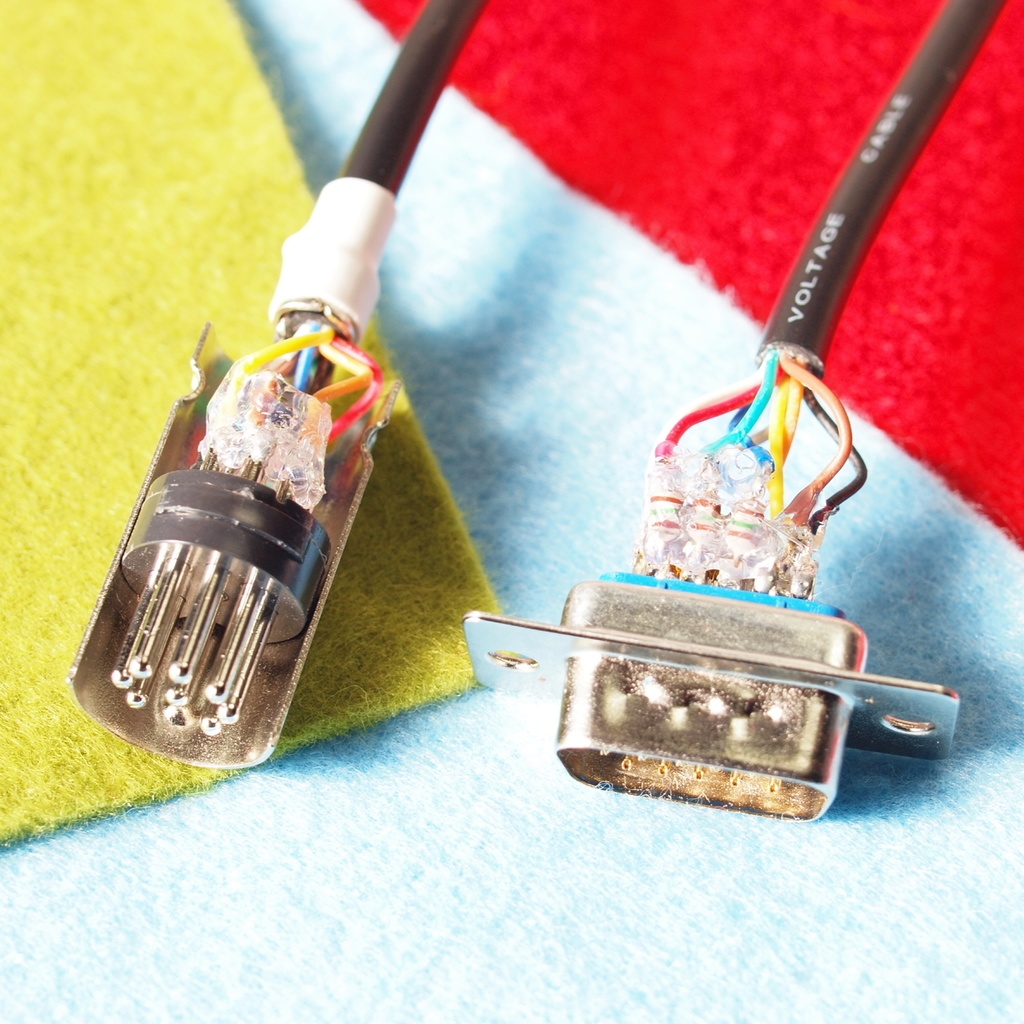

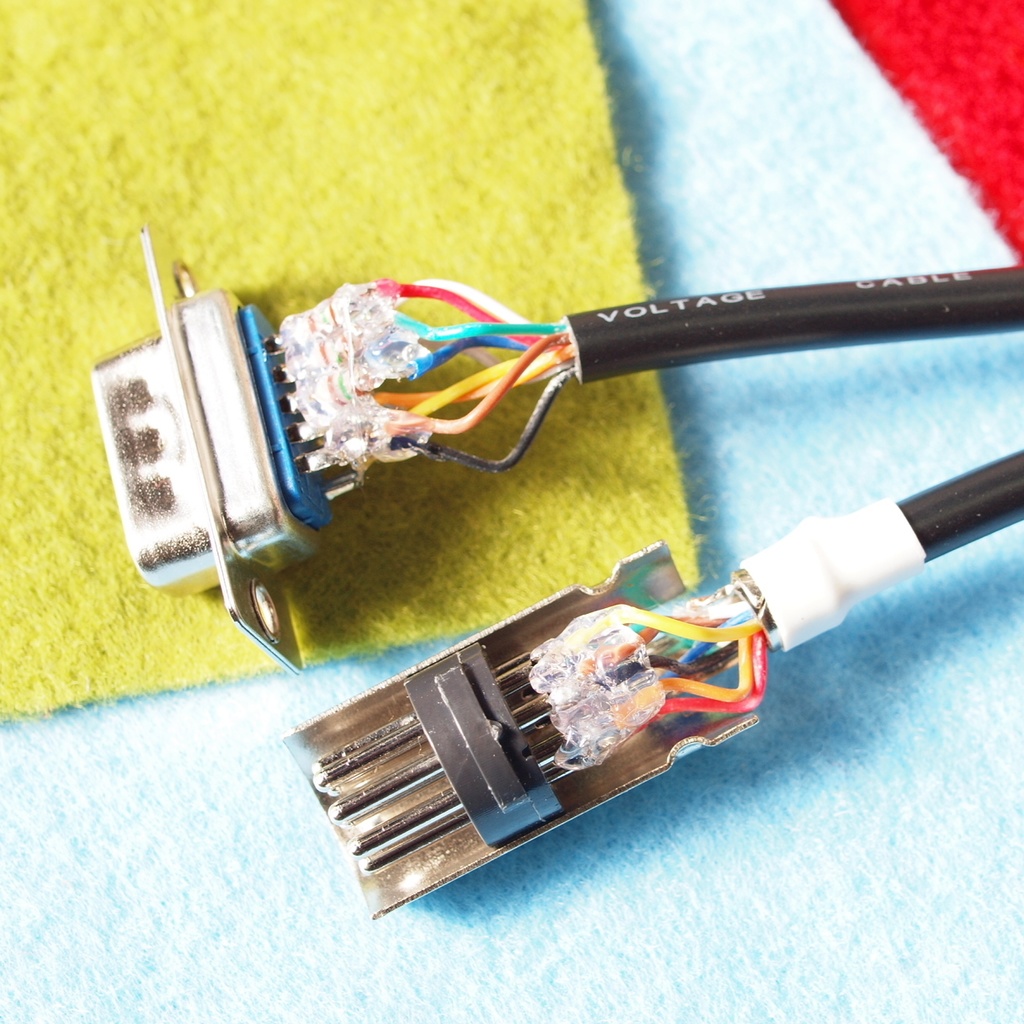

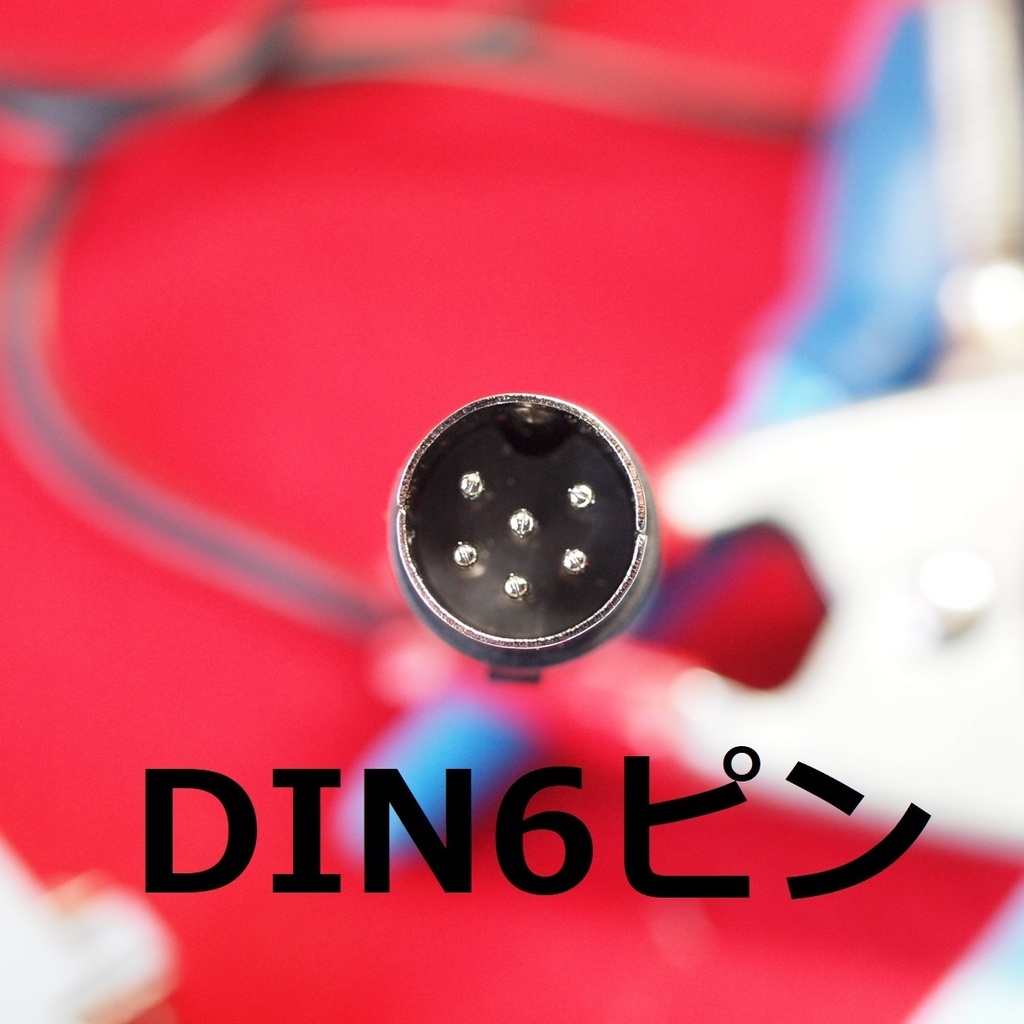

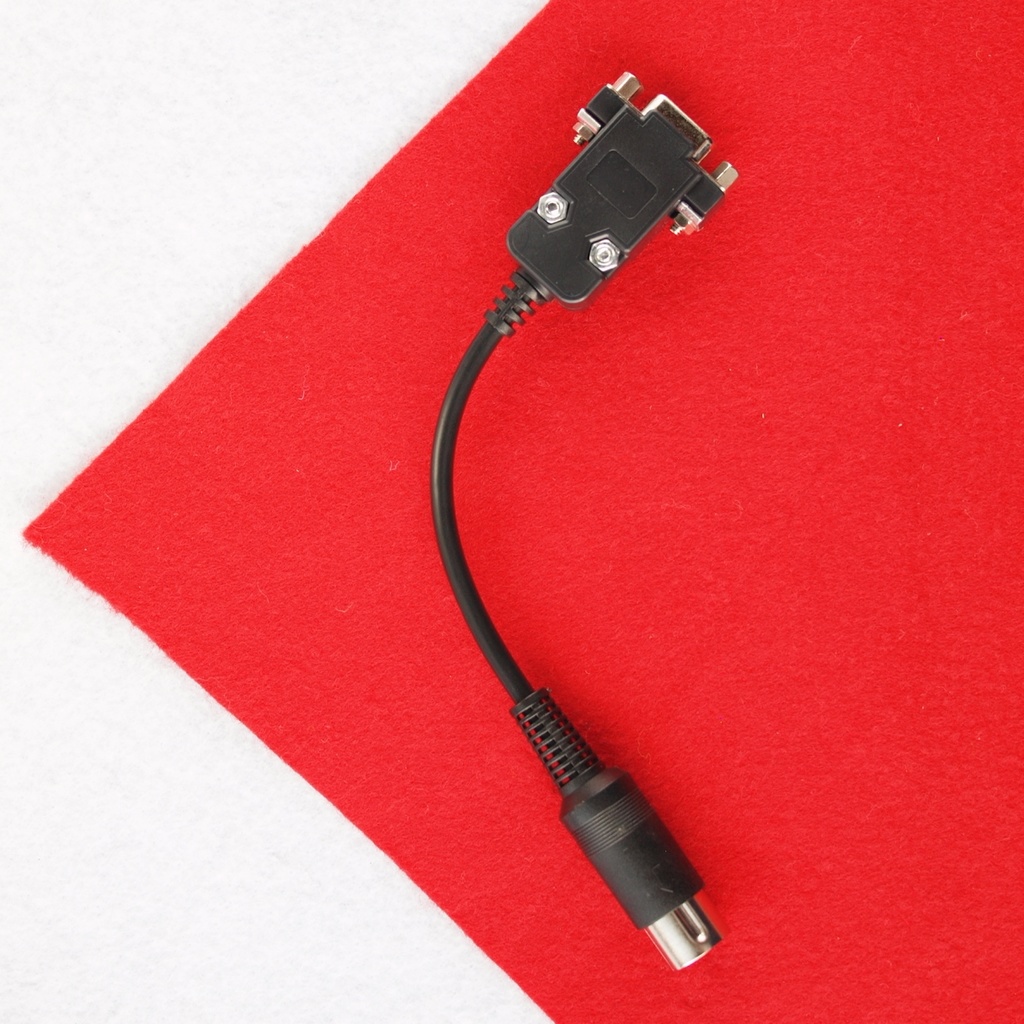

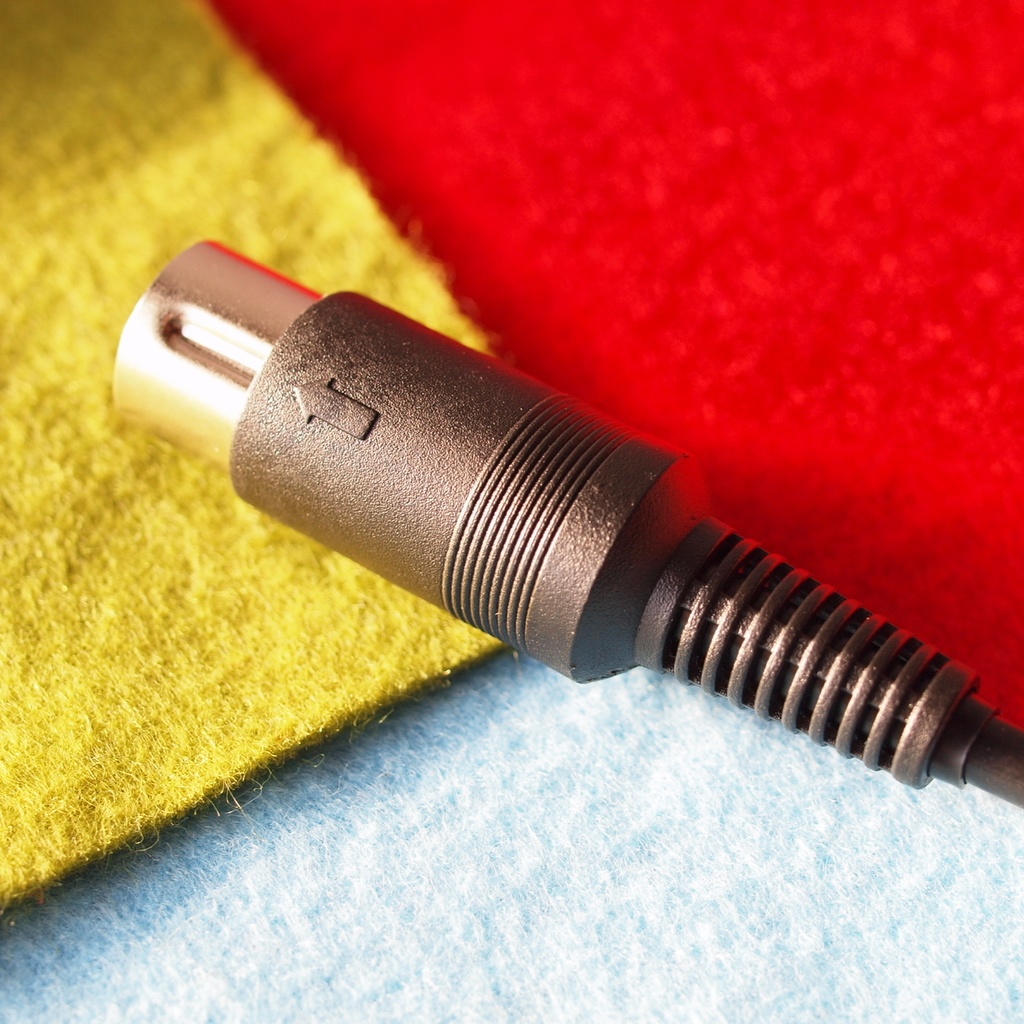

レトロPCとディスプレイを接続するためのケーブルです。 ディスプレイから来ている汎用VGA端子ケーブルとパソコン本体の間にかませて使うものです。 そのため、ミニD-sub15ピン端子はメス型となっております。 (メスネジ付き) [[対応機種]] シャープX1/turbo DIN6ピン で、デジタルRGB出力端子のあるもの。 PC-9801/8801/8001 DIN8-Cピン端子形状が異なる。 MZ-700/721/1500 DIN8-Cピン端子形状が異なる。 MSX ピン配置が異なる。C sync端子形状が異なる。 NEOGEO ピン配置が異なる。C sync端子形状が異なる。 スーパーカセットビジョン ピン配置が異なる。C sync端子形状が異なる。 [[対応ディスプレイ(これを探すのに手間がかかる...)]] ミニD-sub15ピン 3列の端子(一般的にVGA端子と呼ばれているもの)で、水平同期周波数15kHzに対応しているもの。 (400ラインは24kHz) (表示はさるれるがディスプレイ側で調整が必要なものなど、情報はネットに色々あるようです。中国製ので今でも新品が販売されているらしい。) RGBと同期周波数のGNDグラウンドは、別系統に分けておりますが、配線と150Ω抵抗のみの定番の回路です。 (9本のうち2本ずつをそれぞれのGNDに接続。2+2=4本) よって、X1の表示色が一部のソフトで異なったものとなる「水平ブランキング問題」なるものには対応しておりません。 耐久性を上げるため、抵抗が空中配線気味なので接続部全体を配線にかかるまでグルーガンで固定しております。 (ショートや断線が起きるとしたらたぶんここが一番最初で、逆にここさえ押さえておけば大概大丈夫かと。) PC本体とディスプレイの適合、相性の合った組み合わせをご自身で探してください。 実機なしのため、中間検査を行い配線ミスが無いようにしてます。 タイプ:Short版 メスネジ付き 送料 :186円 発送 :ゆうパケット個人契約(最寄り郵便局影響日) 発送連絡:システム上の発送日時の通知をもちまして、発送の連絡とさせていただきます。 入金即発送 挨拶や入金の連絡は不要です。 返品可能ですが、返送料は落札者負担が条件です。 注意: 製作した商品は、現在大手のサイトとBOOTHでのみ出品しております。 好評で売れ行きが良くなりましたが、そのためか詐欺サイトで画像等が使われているのを発見しました。皆様お気を付けください。
