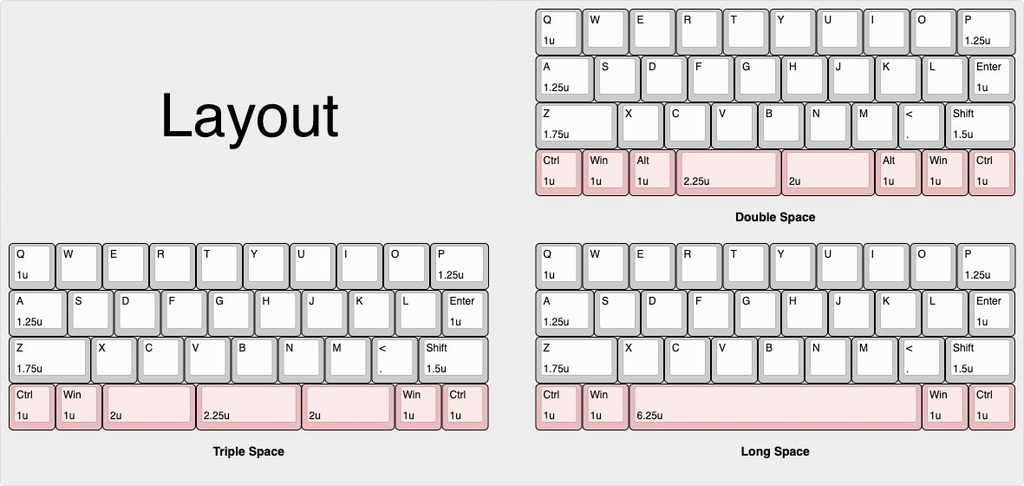

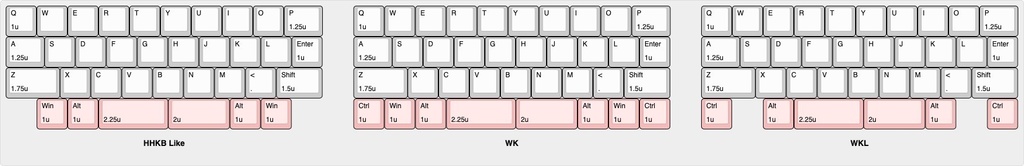

【追記】 QAZ NUM BLE(テンキー/マクロパッド)基板で2箇所不具合が見つかりました。 一部キー(テンキーのレイアウトだと「+」キー、「Enter」キーの縦4u分が配線が一部途切れています。 ジャンパーすることで対応はできます。対応についてはビルドガイドに記載しています。 次回基板を作ることがあれば修正予定です。 【注意】 当商品は他の自作キーボードキット等とは違いPCBのみです(QAZ BLE PCB×1、QAZ NUM BLE×1、XIAOアダプタ×2)。 当基板でQAZ BLEとQAZ NUM BLEの2つのキーボード(QAZレイアウトキーボードとテンキー)が作れます。 ファームウェアと簡易的なビルドガイドは作成しましたが、あくまで余った基板です。ある程度自分で自作キーボードを作りきったことがあり、またファームウェアの調整等に対応できる方を対象としています。 配送中の基板の破損や商品の入れ忘れ等には対応できますが、基本的にサポートできる部分は少ないと思います。(データ等は必要に応じて提供いたします) また基本的なビルドはXIAO nRF52840をベースとして設計しています。XIAO nRF52840 PlusやXIAO RP2040でもビルドできるよう設計していますがあくまで試験的機能といった位置づけとします。 また電池での動作についても同様に試験的機能としています。Charlieplex配線や複数マイコン対応ということもあり、電気的にシビアな側面もあると思いますので基本的な対応はXIAO nRF52840×リポバッテリーとしています。 QAZ BLE は、QAZ Keyboard および PBS MV Classicに影響を受け設計されたキーボードです。 Seeeduino XIAO nRF52840 を採用し、 無線接続に対応したQAZレイアウトのキーボードです。 特徴 レイアウト互換: オリジナル QAZ Keyboard をベースに複数レイアウト（後述）へ対応 柔軟なコネクタ配置: キースイッチ部とマイコン部を FFC で接続しているため、USB‑C 位置を自由に変更可能（※要ケースの修正） XIAO シリーズ互換: XIAO nRF52840 (ZMK) を標準サポートしていますが、フットプリントが共通のため XIAO RP2040 (QMK/ZMK)も利用いただけます。 拡張性: XIAO Adapter では SWCLK/SWDIO を除く全ピンを FFC に配線。キースイッチ部を差し替えるだけで他のキースイッチ基板へも容易に移植可能(今後制作するかは未定です…) 下段レイアウトは以下の組み合わせに対応 レイアウト 各キーのサイズ Single Space 1.25u/1.25u/1.25u/2.75u/1.25u/1.25u/1.25u Double Space 1u/1u/1u/2.25u/2u/1u/1u/1u/ Triple Space 1u/1u/2u/2.25u/2u/1u/1u Long Space 1u/1u/6.25u/1u/1u 各レイアウトは対応するキーを未実装にすることでWK/WKL/HHKBライクにすることもできます。(ファームウェア上で対応するキーは反応しないようになります。) ファームウェア QAZ BLE/QAZ NUMBLEは下記のファームウェアに対応しています。 ZMK XIAO nRF52840 / XIAO nRF52840 Plus / XIAO RP2040 QMK XIAO RP2040 詳細は以下をご覧ください。 https://github.com/tennis-n1010/qaz-ble
