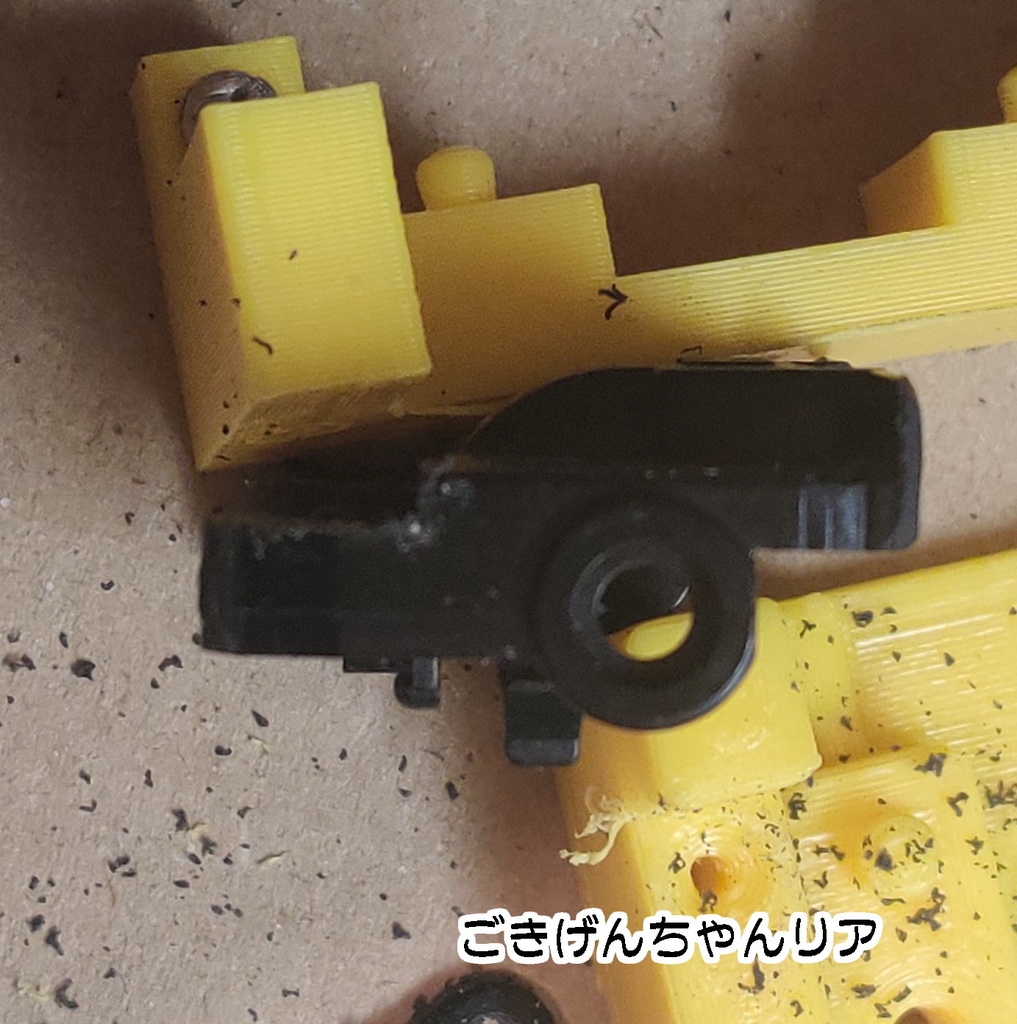

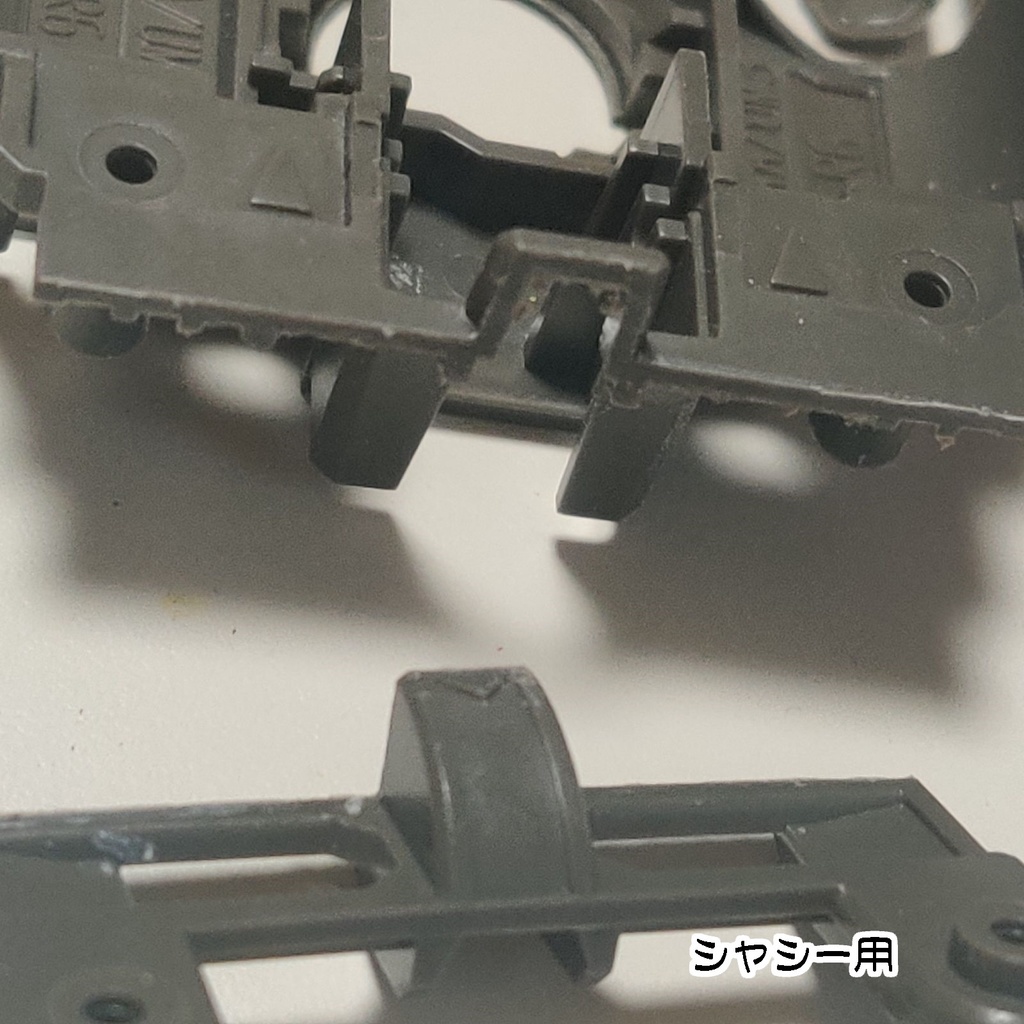

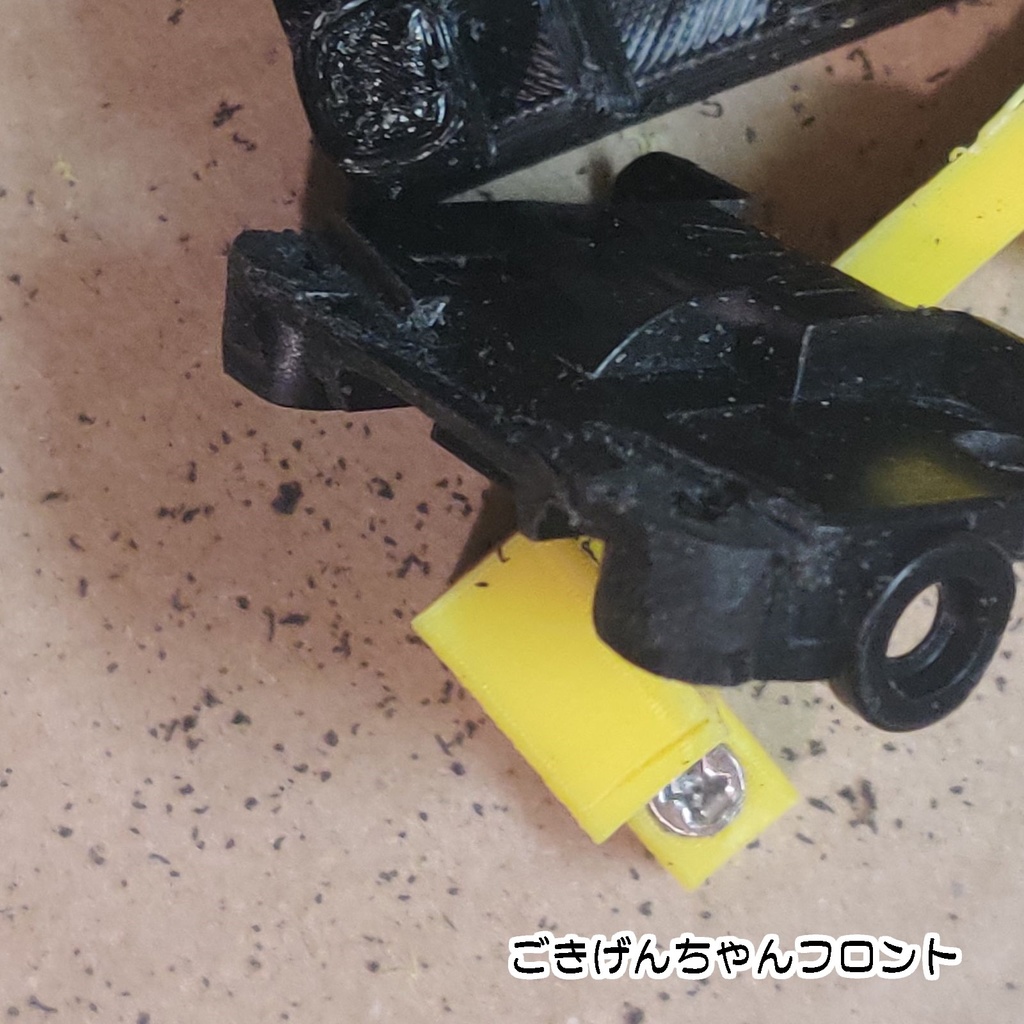

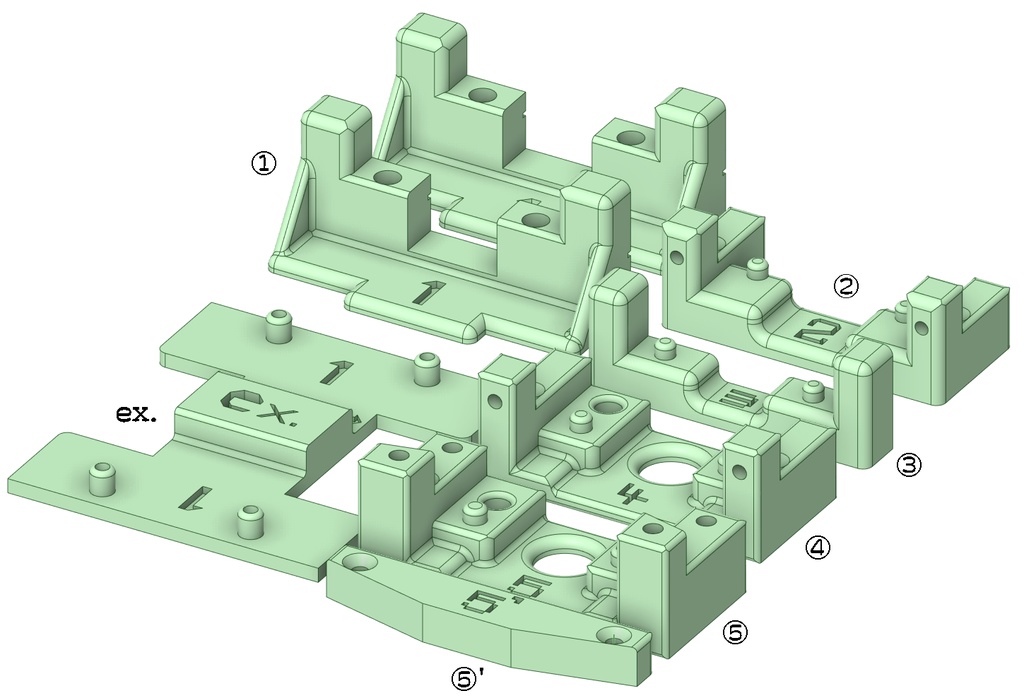

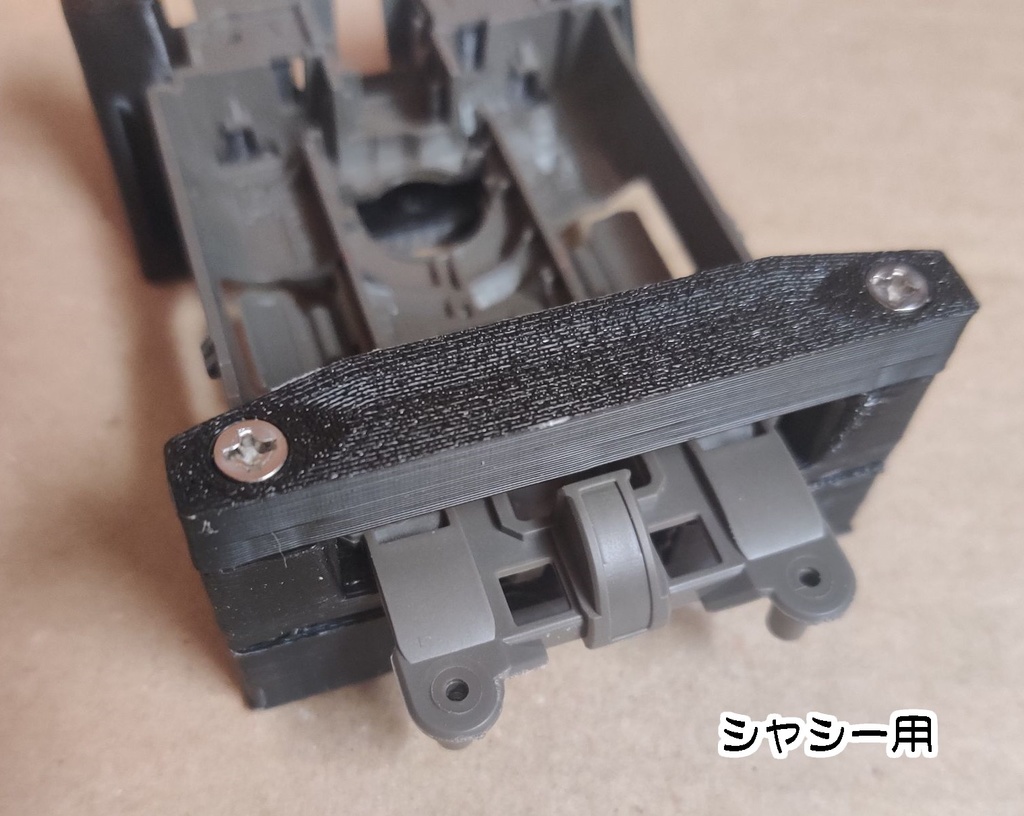

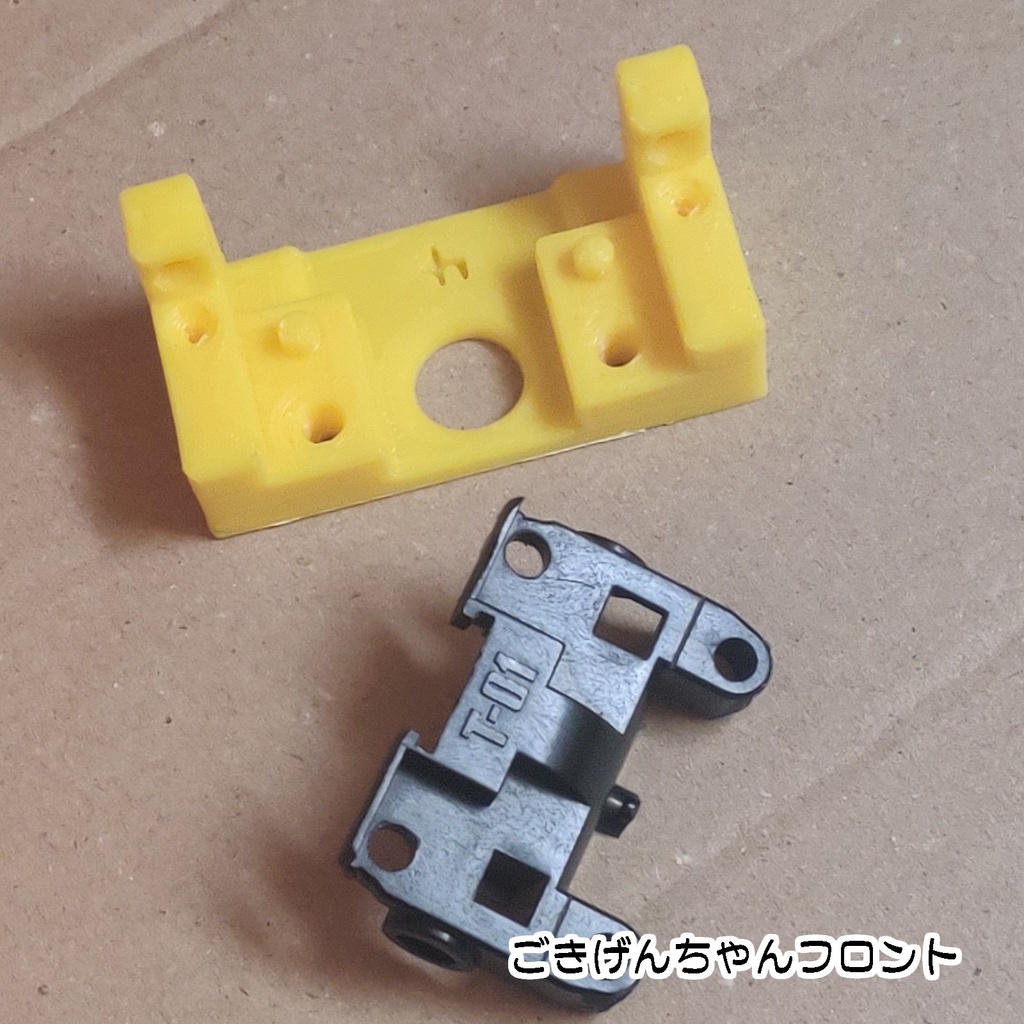

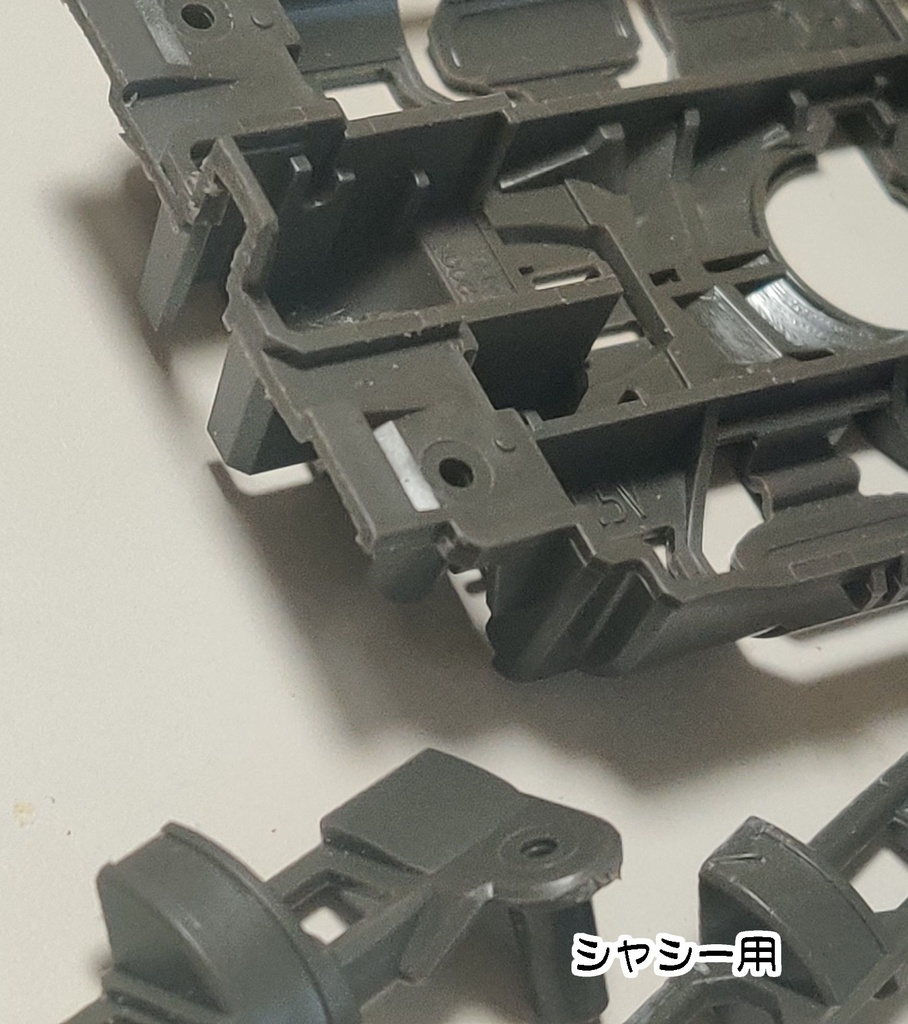

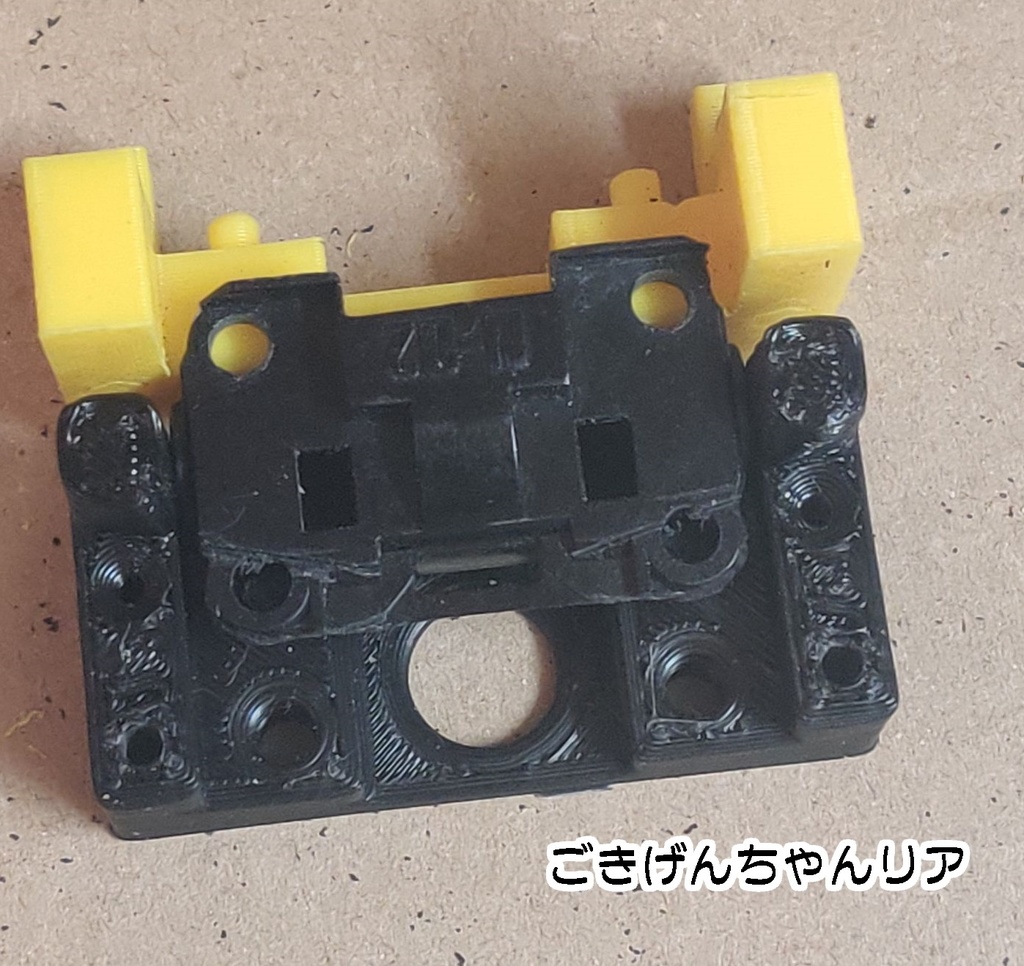

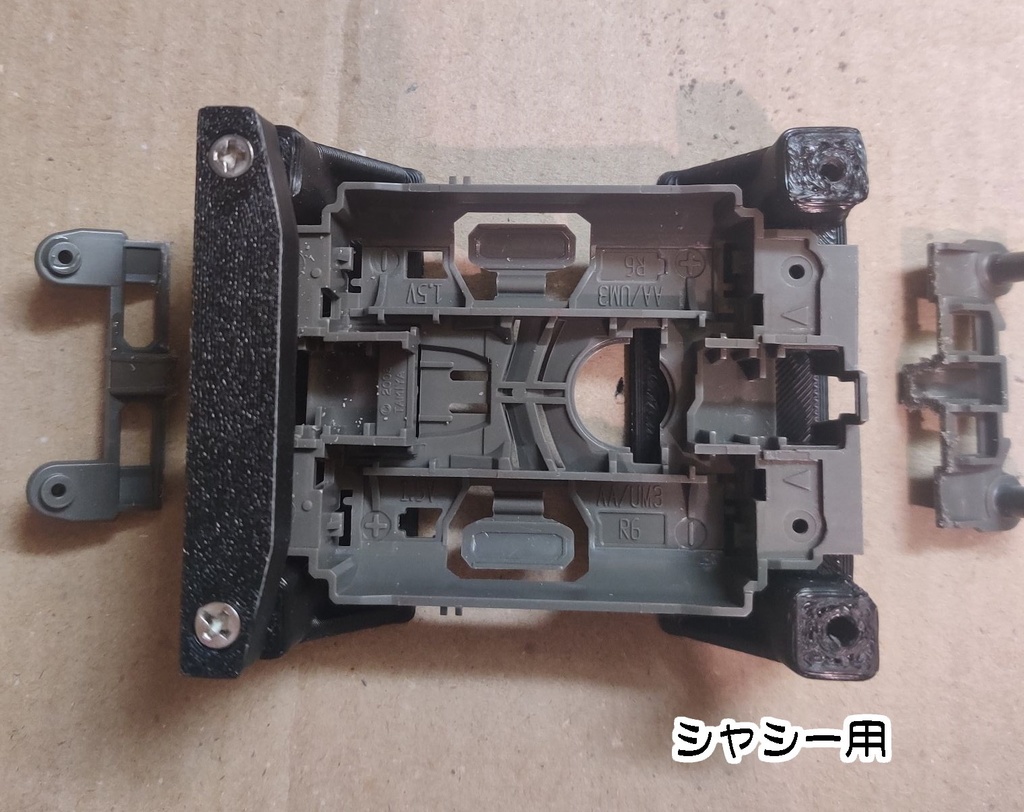

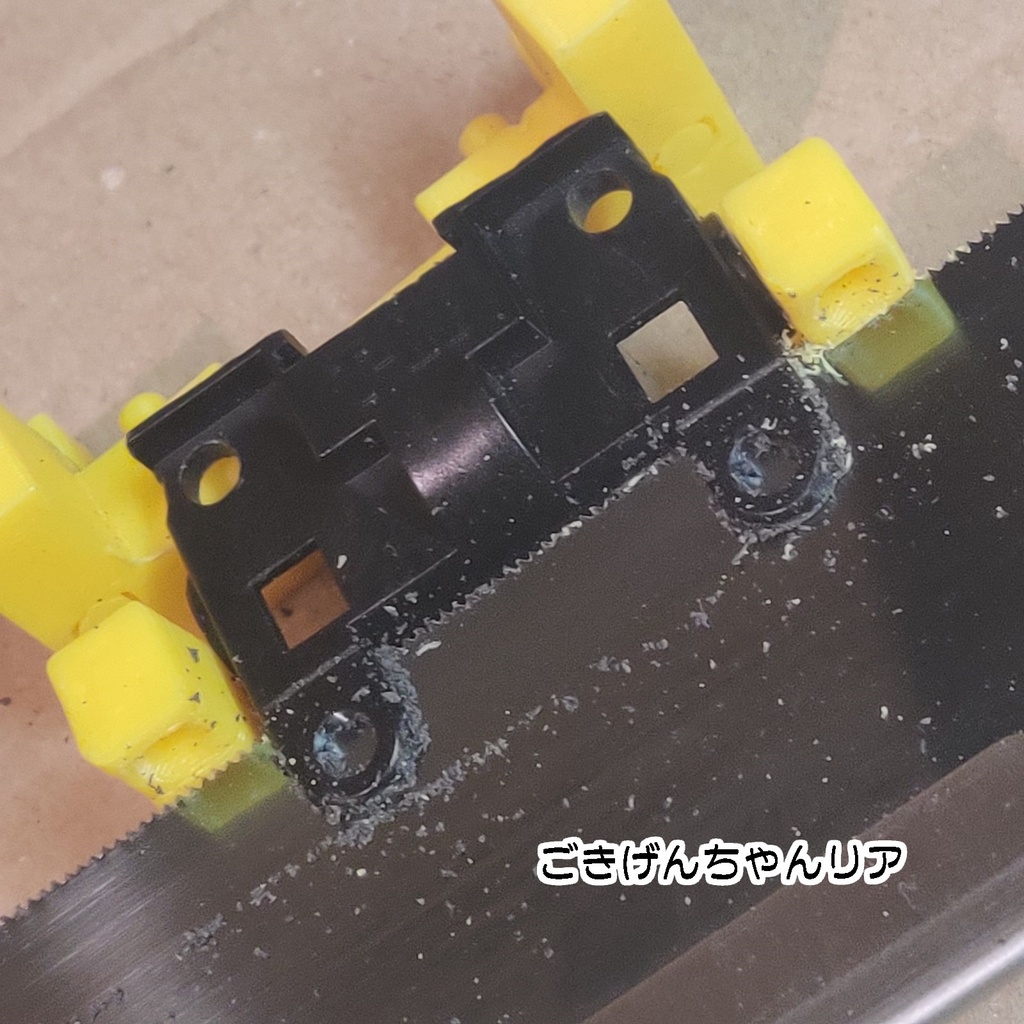

◆はじめに 必ずトップページ(https://489.booth.pm/)の注意書きをお読みください。ご注文の際は、頒布品についての注意事項等にご了承いただけたものとみなします。 当ページで頒布しているのはタミヤ模型の人気商品、ミニ四駆用のチューニング・カスタマイズおよびメンテナンス用の二次製作品です。純正品ではなく個人製作による便利グッズ、面白グッズに過ぎないことをご承知おきください。 ◆名称・品番 やわらかさん(MSフレキ用のカット治具、鳥居残し) ├ 1)シャシーカット用 = 所定の位置でシャシーカット ├ 2)フレキシブル加工用 = バンパーのシャシー取付け部加工 ├ 3)バンパーカット用 = 標準バンパーをカット ├ex)エクストラベース = 1を2つ合体させるための土台 └ F)フルセット = 1x2個 2、3、ex. 各1個、保護ねじ付き ※3は2を使用する際の補助台にもなります ごきげんちゃん(底上げ用治具) ├ 4)リア用 = 約2.5mm底上げ └ 5)フロント用 = 約1.5mm底上げ(強度大幅減注意) ※やわらかさんフルセットには含まれません エクストラベースへセットし作業性向上可 ◆製作品概要 ■やわらかさんについて MSシャシーにサスペンション機能を持たせる、いわゆるMSフレキを作成するための治具です。使用するするノコギリの刃厚には左右されません。ただし仕上がりには影響しますので、タミヤのクラフトのこ等が推奨されます。 ●1)シャシー用 MSフレキに必要なシャシーの前後をカットするための治具となります。前後パーツを取り付けるシャフト部分にはめ込み、補助治具を差し込んでから治具の柱にあわせ切断してください。仕上がりはいわゆる鳥居残しタイプとなります 単体で使う場合には治具を取り付けたのと反対側(前をカットする場合は後ろ)が下がってしまうため、滑りにくい何かを挟んで高さ調整してください。フルセットには2つ入っており連結するためのエクストラベースも入っているため段差にはなりません。 ●2)フレキシブル加工用 前後バンパーのカットをしやすくするための治具です。取付け穴のシャシーに近い側へセットしてカットラインにあわせて切断してください。ノコギリと手が近いため十分ご注意願います。 単体で使用する場合には、バンパー外側へ傾きますので、なにか滑りにくいものを挟んでください。バンパーカット用と組み合わせると段差が多少解消され作業がしやすくなります。 刃の当たる部分に補強ねじを埋め込めるようになっているので、治具ごと切りすぎてしまうことがありません。M2~M3の皿タッピング(木ねじ)等ををご用意ください。M3だと頭が6mmあるのでほぼ完全にカバーできます。 ●3)バンパーカット用 標準バンパーをカットするための治具となります。単体で使用するのではなく、基本的には2と組み合わせて使うことを想定しています。矢印側の刻印がカットラインとなっています。 ●ex.)エクストラベース 1を2つ連結しシャシーを水平にするための土台です。なくても問題はありませんが、作業性を高めるためフルセットへ付属としました。 シャシーのバッテリーホルダー近辺をカットするための目安付き。軽量化する際の参考にしできます。単体頒布なし。 これら治具を使って所定の箇所をカットした後には、手作業で必要部分の加工が必要になります。カットだけでは完成しませんのでご注意ください。詳しくはWeb検索にて制作展順をお調べください。 ※まとめられたらこちらか自ブログでご紹介する予定 ※必要な部品がいくつかありますので、予めご用意の上で挑戦することをお勧めします。特にスライドバンパーのスプリングの入手が難しい場合があるらしい?ダンガンレーサー用の入手はほぼ無理かもしれません。 ■ごきげんちゃんについて MSシャシーの前後パーツの底上げをするための治具です。それぞれアゲる高さが違うので説明をご参照ください。フロントは強度低下が著しいので使用非推奨。 ●4)リア用 リアパーツの底面、主にブレーキステーを取り付けたりする箇所を地面から約2.5mm底上げするための治具です。これにより複雑なバンパー構造体を取り付けた際の最低地上高を稼ぎやすくなるかもしれない。 ●5)フロント用 フロントパーツの底面、主にフロントATバンパー等の取り付けに使用する箇所を地面から約1.5mm底上げするための治具です。これにより複雑なバンパー構造体を取り付けた際の最低地上高を稼ぎやすく(ry ちなみにこの治具を用いてカットしただけでは完成せず、必要な分だけ追加で手作業が必要になります。意外に便利じゃなかったなどのクレームはお受けできませんのであしからず。 フロントが顕著とは言え前後に共通して言えることですが、本来必要だとされ設計されている厚みと構造を大幅に加工・変更するため強度の低下は避けられません。どうしても必要であれば仕方ありませんが、個人的にはできるだけやめておいたほうがいいように感じます。 ジャンプの着地等でのダメージ蓄積により、前後パーツの破損は珍しくないようです。あくまで自己責任、場合によっては破損パーツがコース外へ飛び出し、観客へぶつかって怪我をする可能性まで考えて実施してください。 繰り返しになりますが、当ブースのアイテムを使用したことによる怪我等含む一切の損害について、当方は一切の責任を負いません。 ◆使用方法 自サイト内に開設ページを作りました。MSフレキ作成とともに治具の詳しい使用方法を載せていますのでご参照ください。 https://wotakara.com/external-site-related/mini4wd-yawaraka/ ◆免責事項他 3Dプリンターを用いて作成しているため表面に粗があることをご理解ください。材料はABSを使用していますので製作発送までお時間をいただきます。製作しやすいため広く見かけるPLAよりも強度に優れます。随時仕様変更をするため写真と細部が異なる場合がありますが、基本的なところは大きく変わりません。あらかじめご容赦ください。 全ての製作品は個人製作による同人グッズの域を出るものではありません。そのためある種ジョークグッズ的なモノとお考えください。お約束ですが、当Booth製品使用要因でのあらゆる物体、人体への損傷、被害等に対して一切の保証はいたしません。
