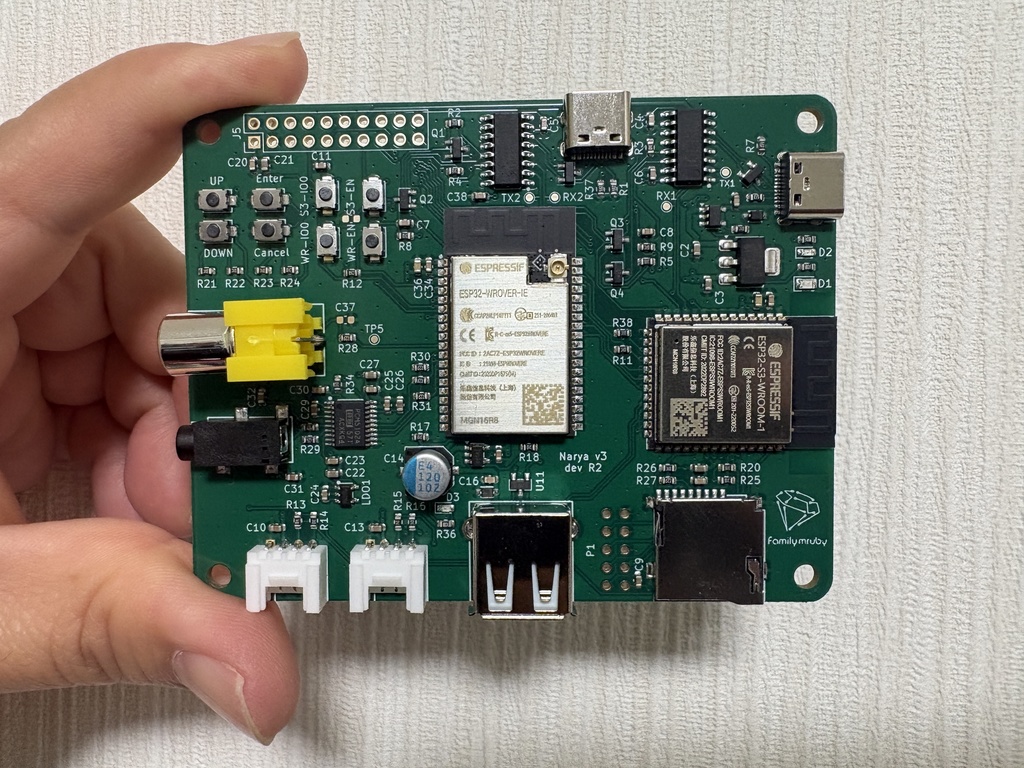

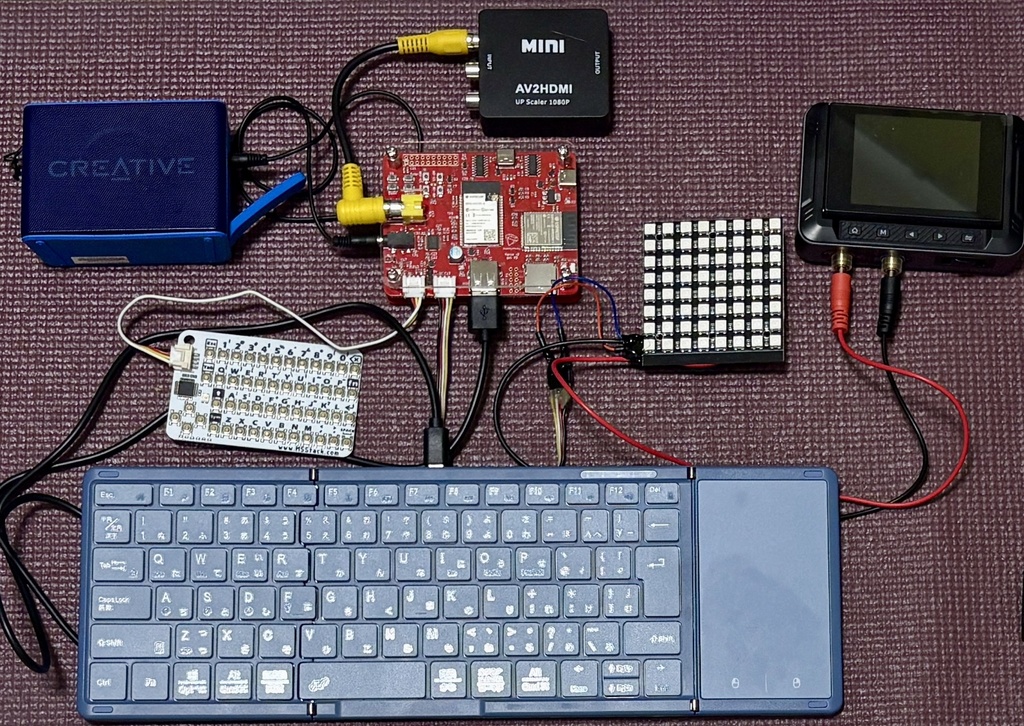

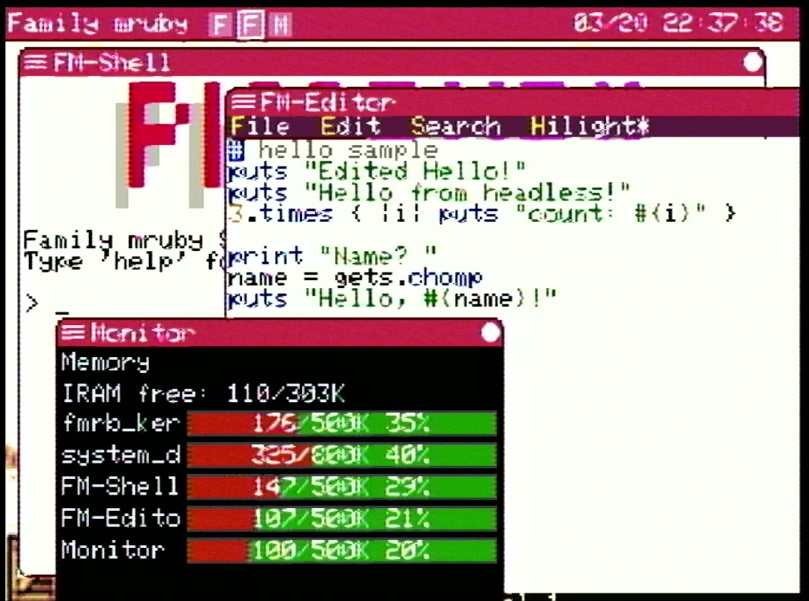

# 注意 この商品はこれから生産に入る商品になります。 2026年5月中旬ごろ、なるべくはやめの発送を目指しておりますが、工場の生産状況によって変動がありえることをあらかじめご了承ください。 ショップ写真の基板は開発中のものです。 # Narya基板（v3 Prod R1） ESP32上で動作するRubyベースOS「Family mruby」に対応した検証用基板です。 PicoRubyをベースに、マイコン単体でGUIアプリケーションの開発・実行が可能です。 デモ動画： https://www.youtube.com/watch?v=9vkRaOoxJJI ディスプレイ出力・入力デバイス・音源制御を統合し、Rubyコードで直接制御できます。 ウィンドウシステムやエディタなど、OSレイヤの機能を実機で試せます。 ソフトウェアは以下で公開しています。 https://github.com/family-mruby/family-mruby 出荷時点での最新版のFamily mrubyを焼いた状態で出荷しますが、以後更新するためには、都度ファームウェアの書き込みが必要です。 更新手順は今後以下のドキュメントサイトを更新していきます。 https://family-mruby.github.io/ ※注：基板色は緑色になります（赤色が高いため） ## 仕様 ### 主なHWの特徴 - ESP32S3-N16R8 をアプリケーションコア、ESP32-WROVER-E-N8R8 を映像音声処理サブコアとした、2MCU構成 - USBホスト機能 - RX8900による時刻保持機能 - PCM5102による I2S-DAC音声出力 - TPS2065による最大電流制限 ### 機能仕様 - 映像：NTSC-J - 音声：LINEレベル - 電源：USB-TypeC給電（900mA以上を推奨） - HID：USB-A接続のHIDデバイス対応 - 外部ストレージ：SDカード　※今後OSで対応予定 - 外部危機接続：GROVEコネクタx2、GPIO 　- 5V給電プルアップ付き 　- 給電選択可能（5V、3.3V、なし）、プルアップなし 　- ピンヘッダ用スルーホールあり（未実装） - ボタン 　- 基板上にESP32S3接続のタクトスイッチx4 - 時刻記憶：RTC搭載（RTCへのボタン電池接続必要） ## 入出力仕様 - コンポジット映像端子（NTSC-J） - 3.5,mmステレオジャック（LINE音声出力） - Micro SDカードソケット - USB TpyeAポート（USB-HID） - USB TypeCポートx2 　- ESP32S3用UART＆基板給電 　- ESP32用UART - GROVEコネクタx2 　- 5V給電プルアップ付き 　- 給電選択可能（5V、3.3V、なし）、プルアップなし ## 購入者側で準備が必要なもの - USB Type-C ケーブル（電源供給用） - コンポジット映像ケーブル（なるべく短い方が映像が安定する） - 3.5mm TRSケーブル - USBキーボード - USBマウス 　- 多機能マウスはファームウェア側の設定必要な場合あり - HDMIモニタを使う場合：コンポジットHDMI映像変換 　- 例： https://www.amazon.co.jp/dp/B0DCJ84SVN - GROVEで5V/3.3Vの電源選択行いたい場合：3ピンのピンヘッダ - 時刻記憶したい場合：CR2032ボタン電池＆ボタン電池ケース - 天板必要な場合：アクリル板等で業者に注文して作成可能です。 　- 寸法： 900mm x 700mm 　- ネジ穴中心の位置： 四隅から 5.5mm 　- ネジの大きさ： M3ネジ 　- 業者例：https://www.hazaiya.co.jp/ ## 設計情報 ### 回路図 https://github.com/family-mruby/narya-board/blob/main/prod/schematics/narya-v3-prod-r1.pdf ### 基板 https://github.com/family-mruby/narya-board/tree/main/prod/prod-board ### 付属品 - スペーサとネジ - 台座用の板 ## 注意事項 - 商品到着時点で致命的な物理的破損がある場合はご連絡ください - 使用中の故障やソフトウェア的な問題についてはご自身で対応してください - ソフトウェアは開発中のため未実装機能があり、不具合が含まれることをご了承ください
