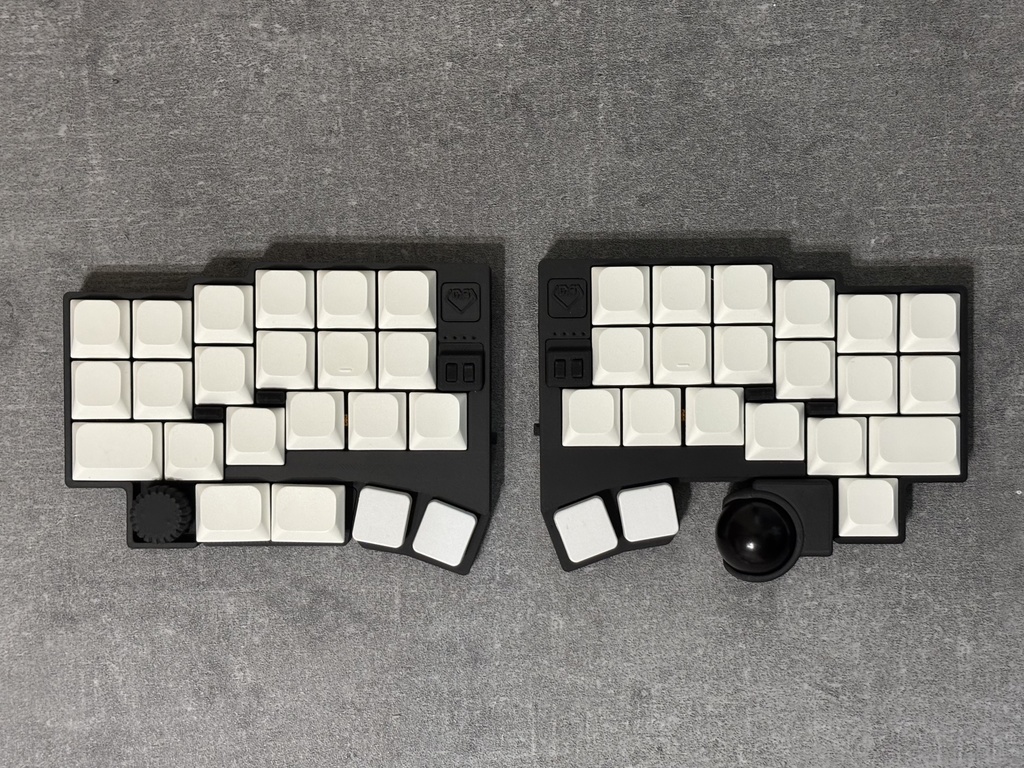

DYA Dash V3 - 様々なモジュールを取り付けられるタッチセンサー付き無線分割キーボードキット
- 標準セット(はんだ付け済み、黒ケース)Ships within 7 daysOut of StockゆうゆうBOOTHパックで配送予定Physical (direct)30,000 JPY
- ロータリーエンコーダーモジュール(お苦しみセット)Ships within 7 daysOut of StockゆうゆうBOOTHパックで配送予定Physical (direct)1,000 JPY




DYA Dash V3 は 25mm トラックボール搭載の無線分割キーボードビルドキットです。 以下で販売している V2 から内部構造を大幅に更新したバージョンです。 https://cormoran707.booth.pm/items/6913095 Web サイト https://cormoran.github.io/dya-dash-keyboard/ V2 との違い ・XIAO nRF52840 plus を使用 ・XIAO の半田付けが不要 ・左右の小指部分にエンコーダーを取り付け可能 ・親指部分、人差し指部分にさまざまなモジュールを取り付け可能(今後随時開発予定) ・親指部分のモジュールは rev2 と互換性があり、ケースが対応すれば V3 向けのモジュールが V2 でも利用可能です。 ・左右2箇所(ctrl, C, M, enter)にキースイッチ裏に取り付けるタッチセンサーを追加 ・左右の有線通信対応済み ビルドガイド: https://cormoran.github.io/dya-dash-keyboard/build-guide/v3/ 設計データ: https://github.com/cormoran/dya-dash-keyboard で公開予定 キーケット販売分は必要な部品を半田付け済みですが、今後 booth で販売するモデルでは一部軽微な半田付けをお願いするキットになるかもしれません。
注意
標準セットには片側トラックボール(左右どちらでもOK)とキースイッチモジュール(左右計2つ)、人差し指設定ボタンモジュール2つのみが含まれています。 ロータリーエンコーダーを取り付ける場合や、両側トラックボールにする場合は別途購入が必要な部品があります。 親指・人差し指ロータリーエンコーダモジュールはまだ十分に準備ができていない状態でお試し販売しています。
別途購入が必要な部品
詳細はビルドガイドをご覧ください。 ・XIAO nRF52840 Plus x2 ・姉妹品のplus でないモデルは使用できません ・2ピンの Kailh Choc v2 ロープロファイルキースイッチ46 個 ・ロープロファイル向けキーキャップ一式 ・25mm トラックボール用ボール ・単4電池 x2 ・通信用USB Type C ケーブル オプション部品 ・小指部分にエンコーダーをつける場合: EC12E2440301 などの EC12 互換のロープロファイルロータリーエンコーダ最大2つ ・両側トラックボールにする場合: PMW3610 ブレークアウトボードと、PMW3610, レンズ(LM18-LSI) ・キットには片側分のみが付属しています ・追加購入はこちらから→ https://cormoran707.booth.pm/items/8031841 ・親指部分にロータリーエンコーダーをつける場合:親指ロータリーエンコーダーモジュール ・人差し指部分にロータリーエンコーダーをつける場合:人差し指ロータリーエンコーダーモジュール
標準セットの内容
ビルドガイドでも画像付きで解説しています。 価格はキーケット向けのもので、booth で販売開始するタイミングで少し値上げする可能性があります。 基板&ケース ・半田付け済み回路基板(厚み 1.2mm, 親指スイッチモジュールx2 つき) ・トップケース左右 ・ボトムケース左右 トラックボールケース ・トラックボールケース左右 ・セラミックボール x6(3つづつ取り付け済み) ・センサー位置調整版2種類x2 3Dプリント部品 ・小指エンコーダーノブx2 ・リセットスイッチエンブレムx2 ・電池カバーx2(磁石取り付け済み) ・XIAO 固定カバーx2 ・親指モジュールキースイッチケース左右 ・リセットスイッチ用プレート左右 ・人差し指モジュール支持パーツx2 ・人差し指モジュール設定ボタンケース ・設定ボタンカバーx4 ・タッチセンサーカバーx4 ・ネオジム磁石x8 ・電源スイッチカバーx2 ねじ ・XIAOカバー固定用低頭ネジ M2 5mm x8 ・ケース固定用 M2 4mm x16(黒) ・タッチセンサー固定用 M2 12mm x4 電子部品 ・1.27mm ピッチ 13pin コンスルー(2mm) x5 ・人差し指モジュール設定ボタン回路x2 ・PMW3610回路(PMW3610取付済み)x1 ・PMW3610用レンズx1 タッチセンサー端子 ・タッチセンサー端子 x4 ・M2 3mm ねじ x4 その他 ・6pin FFC ケーブル x2 ・薄いゴム足 x8
ロータリーエンコーダーモジュール(お苦しみセット)
親指ロータリーエンコーダーモジュール基板とケース+人差し指ロータリーエンコーダーモジュール回路(おまけ)のセットです。 どうしても早く欲しい人のためのお苦しみセットです。 ・親指ロータリーエンコーダーモジュール基板 x2 (左右リバーシブル) ・エンコーダーモジュールケース左右1つずつ計2つ ・親指ロータリーエンコーダー用ノブ x2 ・5pin 0.5mm pitch 変換 FPC x2 ・タクトスイッチ用アジャスター板 ・人差し指ロータリーエンコーダーモジュール基板x2(おまけ) お苦しみセットの注意! ・電子部品はご自身で入手していただく必要があります。ビルドガイドはまだ書けていないので回路から推測していただく必要があります。 ・お苦しみセットのケースは3Dプリントのサポートがついたままで入っている場合があります。 ・DYA Dash rev2 でも使えると思われますが動作未確認です。 ・人差し指エンコーダーモジュールはまだ動作未確認です。動作には本体回路のジャンパをはんだづけで切り替える必要があります。
