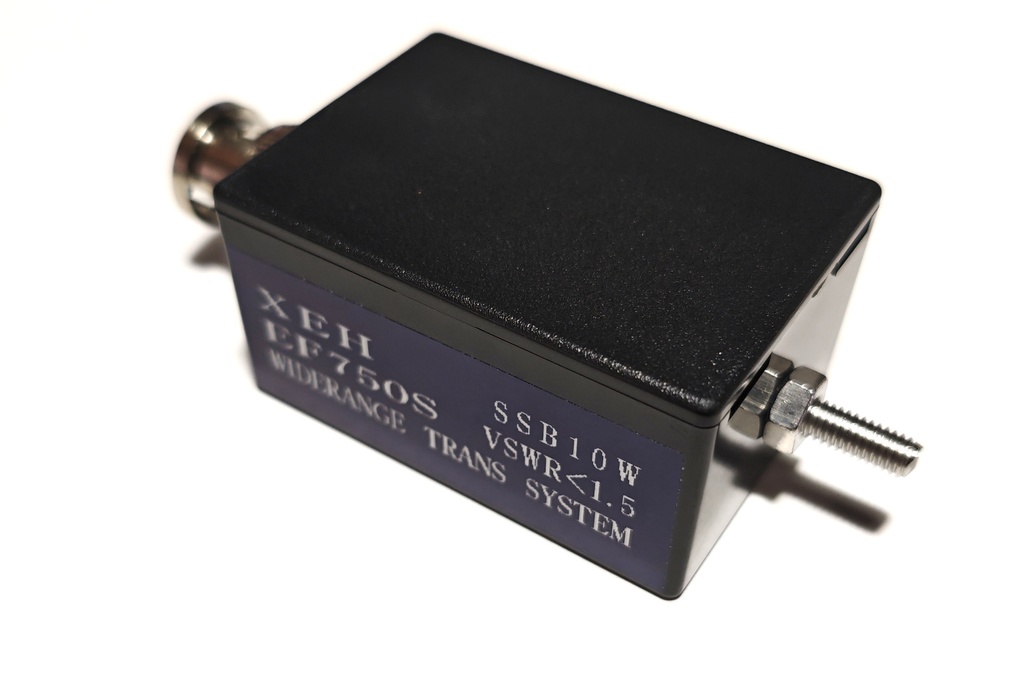

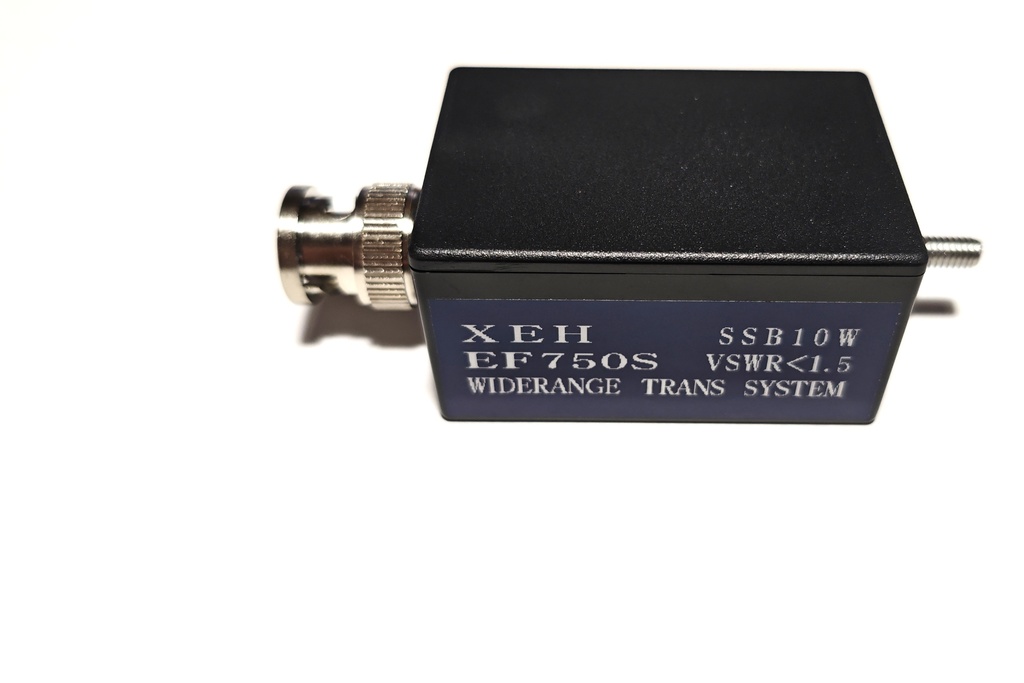

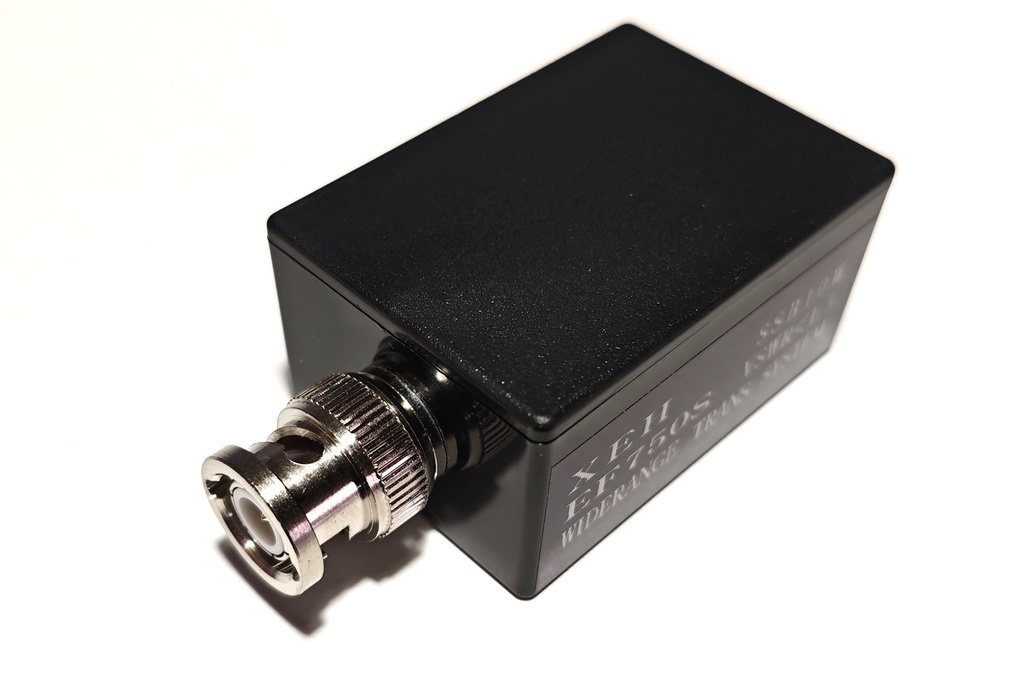

XEHアンテナシリーズ累計頒布数500本突破しました！ 広帯域トランスにより、7MHzから50MHzまで無調整(※1)で送信可能な小型軽量のワイドレンジエンドフェッドアンテナ。同軸ケーブルが本体から伸びているXEH-EF750に対して、コネクタを本体に直結したモデルになります。 【特徴】 ・超広帯域、調整不要、ノンラジアル 専用設計の広帯域トランスを内蔵し、アンテナを設置するだけでシビアな調整作業なく7MHz～50MHzの全バンドでQRVできます。また電圧給電のためカウンターポイズも不要です。 ・広帯域トランス エレメントの長さによらず全ての帯域でインピーダンスを整合しVSWRを低下させることが可能。調整機構を一切持たない全く新しい技術です。 ・コネクタ固定のシンプル版 EF750無印では本体から同軸ケーブルが伸びていましたが、IC-705等に直接固定して使わない場合には不向きでした。EF750Sではコネクタを本体に直結したオーソドックスな形状とすることで、ポールの先端に固定するような使い方でも断線の心配がなくなりました。整合能力は無印と同等です。 ・ロッド、ワイヤー切り替え可 手軽に運用できるロッドアンテナだけでなく、性能を向上できるワイヤーも使うことができます。端子はM4ネジなので簡単に自作できます。 ・SWRをシビアに気にしなくてもよい時代へ 無線機を設置し、アンテナを装着すればQRV完了です。シビアな位置調整やSWR調整、長さ調整等は原則として不要です。「HFに出たいけど難しそう……」「昔は調整作業含めて楽しかったけど今は手軽に出たい」「POTA/SOTA運用を手軽かつコンパクトにしたい」等、HFのハードルを大幅に下げることができます。 ・固定運用も1本のワイヤーで 10mほどのワイヤーを設置しておけば、本アンテナの給電部を接続することで全バンドにチューナーレスでQRV可能です。面倒なバンド切り替え操作や再調整等は必要ありません。ワイヤーの長さが十分であればQRPでも無理なく交信が可能です。 (※1)ロッドアンテナ使用時、周囲の影響がない状態でSWR1.5以下。ワイヤーエレメント使用時でも任意長で整合可能ですが、周囲の影響等により特性が変化する可能性があるのでモニターしながら送信することを推奨します。SWRは最大で2.0程度に収まるようにワイヤーの設置位置等を調整してください。ワイヤーエレメントは付属しません。なお無線機へ接続時にSWRが適正になるよう設計されているため、NanoVNA等で測定すると若干高い値が出ますが異常ではありません。 【Q&A】 Q.EFHW？ A.EFHWとは異なります。EFHW(End Fed Half Wave)はその名の通り半波長のエレメントの末端から給電する形式です。ワイドレンジエンドフェッドはエレメントの末端から給電しますが、エレメント長は半波長に限らず基本的に制限はありません。 Q.広帯域トランスとは？ A.インピーダンス変換器です。定格の周波数範囲内で、2次側のインピーダンスによらず1次側を50Ω前後に強力に変換します。損失がATU等のチューナーと同程度で高効率に動作する、従来知られていなかった現象を利用した仕組みです。 Q.GAWANTと比べて送受信はどう？ A.同じエレメント長なら同程度という報告を多数もらっています。エレメントが長くなれば送受信性能はさらに向上し、短くなれば低下します。 Q.ダイヤル類がないけどどうやってマッチングさせるの？ A.従来の調整行程は不要です。また電源も不要です。任意の長さのエレメントを繋げば、同時にすべてのバンドでおおよそVSWR1.5前後になります。周囲の影響で2.0を超えてしまう場合が稀にありますが、その場合は位置を変えてください。共振点(奇数倍など)も気にする必要はありません。 Q.具体的な送受信性能は？ A.同じエレメント長であればATUと同等以上です。エレメント長がダイポールと同等になれば同等水準の送受信性能になります。 Q.短くてもよく飛ぶアンテナなんでしょ？ A.違います。あくまでも任意の自由なエレメント長を調整不要で送信可能にする技術です。輻射効率は送信する周波数の波長に対するエレメントの長さで決まります。 Q.ブロードバンドアンテナなのでは？ A.いわゆる進行波型のブロードバンドアンテナとは異なります。ブロードバンドアンテナはVSWRを低下させるためにほとんどのエネルギーを熱として消費し捨ててしまいます。そのためQRPではほとんど実用になりません。一方広帯域トランスは熱として消費されるのはごく一部で、ほとんどのエネルギーをエレメントから輻射しようとします。そのため、同じ長さでもブロードバンドアンテナより高い効率を持ちます。 Q.手作りで不良率はどれくらい？ A.約0.15%です。現時点で明らかな不良はなく、疑いが1件です。これについても対策済みなので以降疑い含めた不良の発生報告はありません。全品測定とテストをしながらできる限り慎重に組み上げています。 ・定格 周波数 ：7.0MHz - 54MHz(送信) / FMラジオ(受信) / VHFエアバンド(受信) 型式 ：エンドフェッド型(ノンラジアル) 利得 ：- インピーダンス：50Ω VSWR ：1.5以下 耐入力 ：10W(SSB)/2W(FT8) ※ハイバンドではFT8でも2W以上で使用できる場合があります。2Wを超えて送信する場合はSWRを監視しながら行ってください。 コネクタ ：BNC エレメント端子：M4ネジ サイズ：77mm×34mm×25mm 重量 ：40.2g(給電部単体) / 76g(ロッド含) 耐熱温度 ：70℃未満 備考 ：本アンテナに搭載の広帯域トランスは7MHz～50MHz全域でインピーダンス整合を行いVSWRを低下させることが可能ですが、実際の送信性能はエレメントの長さに依存します。送信性能を向上させるにはより長いエレメントを使用してください。仕様、価格は予告なく変更する場合があります。 初期不良について：発送前に全品特性と状態を検査しているため、配送時の破損と同封品の欠品が初期不良の対象となります。初期不良があった際はメッセージからお知らせください。 保証について ：通常保証対象です。初期不良ではなく、一定期間内に通常の使用下で破損させてしまった場合は有償になりますが対応可能な場合があるのでメッセージからお問い合わせください。 在庫について ：受注生産となります。発送が予定日を大幅に超えてしまう場合は別途お知らせ致します。また、部材が廃盤となり入手困難となった場合はやむなくキャンセルをお願いする場合があります。 キャンセルと返品について：基本的に発送後のキャンセルは承れないことをご了承ください。また、初期不良を除き返品等は受け付けておりませんのでご注意ください。メーカー製の製品と異なりそういった対応に要する費用を上乗せしていないためご理解のほどよろしくお願いします。 免責事項 ：本アンテナを使用したことによって生じたいかなる損害についても、制作者は責任を負わないものとします。 XEHシリーズ：軽量コンパクトで低価格なアンテナシリーズ。特に初心者層に向けて、よりよい環境で無線運用してほしいという願いで開発しています。
