TReK Rouge
- 全部入りShips within 7 days1 left in stockゆうゆうBOOTHパックで配送予定Physical (direct)3,900 JPY
- 基板セットShips within 7 daysゆうゆうBOOTHパックで配送予定Physical (direct)1,200 JPY
- アナログスティックキットShips within 7 daysゆうゆうBOOTHパックで配送予定Physical (direct)1,200 JPY
- ケースキットShips within 7 daysOut of StockゆうゆうBOOTHパックで配送予定Physical (direct)1,500 JPY
アナログスティックが付いているマクロパッドです。 アナログスティックの動作確認のために作ったので、若干お苦しみ的になっています。

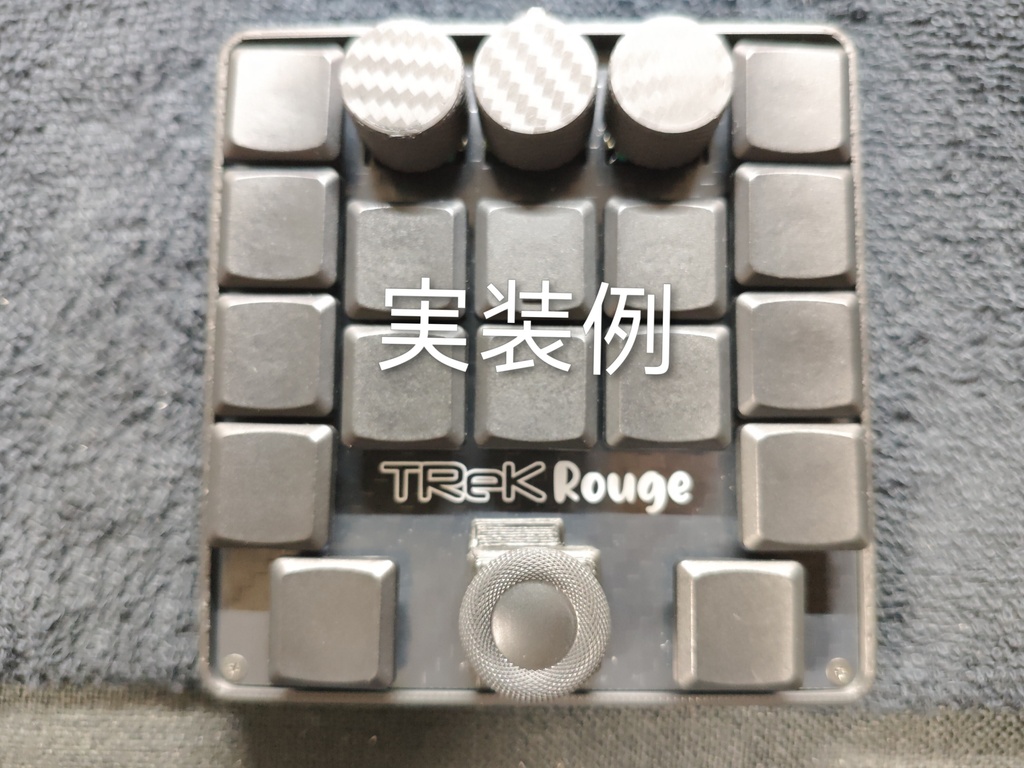

アナログスティック付きマクロパッド
マウスカーソルを操作するポインティングデバイス付きのマクロパッドになります。 ファームウェアはVialになります。 キーボードは自分で揃える物と、3つのキットに分かれています。 【自分で揃える物】 MCUとコンスルー、表面実装ダイオード、スイッチ系（ソケット、スイッチ、キーキャップ）、ロータリーエンコーダーとノブ、になります。 【基板セット】 PCBとスイッチプレートのセットです。 他のパーツを全て自分で集める場合は、これだけでマクロパッドが組めます。 【アナログスティックキット】 アナログスティックと関連パーツが入ったセットです。 【トレイケースキット】 3Dプリンター製のトレイケースと、マクロパッドを設置するスペーサー＋ネジと、USBコネクタを外出しする延長ケーブルと、延長ケーブルをケースにマウントするネジ＋ナットと、ゴム脚が入ったセットです。 上記以外にも自前で揃える必要のあるパーツがあります。 【ファームウェア】 ファームウェアはVialになります。 RP2040-Zeroにインストールしてから、Vialでカスタマイズしてください。 https://github.com/digitarhythm/vial-qmk/raw/refs/heads/digitarhythm/keyboards/trek/rouge/trek_rouge_default.uf2
全部入り
・基板セット ・アナログスティックキット ・専用トレイケース が入っています。
基板セット
・PCB × 1 ・スイッチプレート × 1

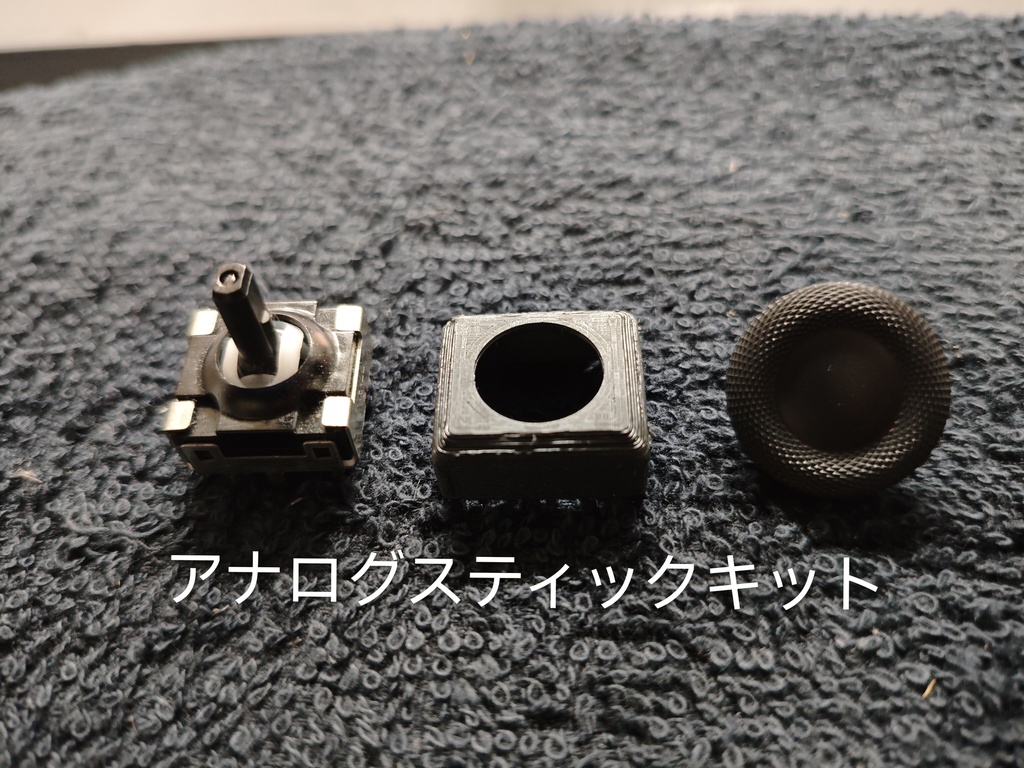

アナログスティックキット
・JH16 × 1 ・JH16カバー × 1 ・JH16ノブ × 1 ・ノブカバー × 1 （ノブカバーはノブに装着してあります）

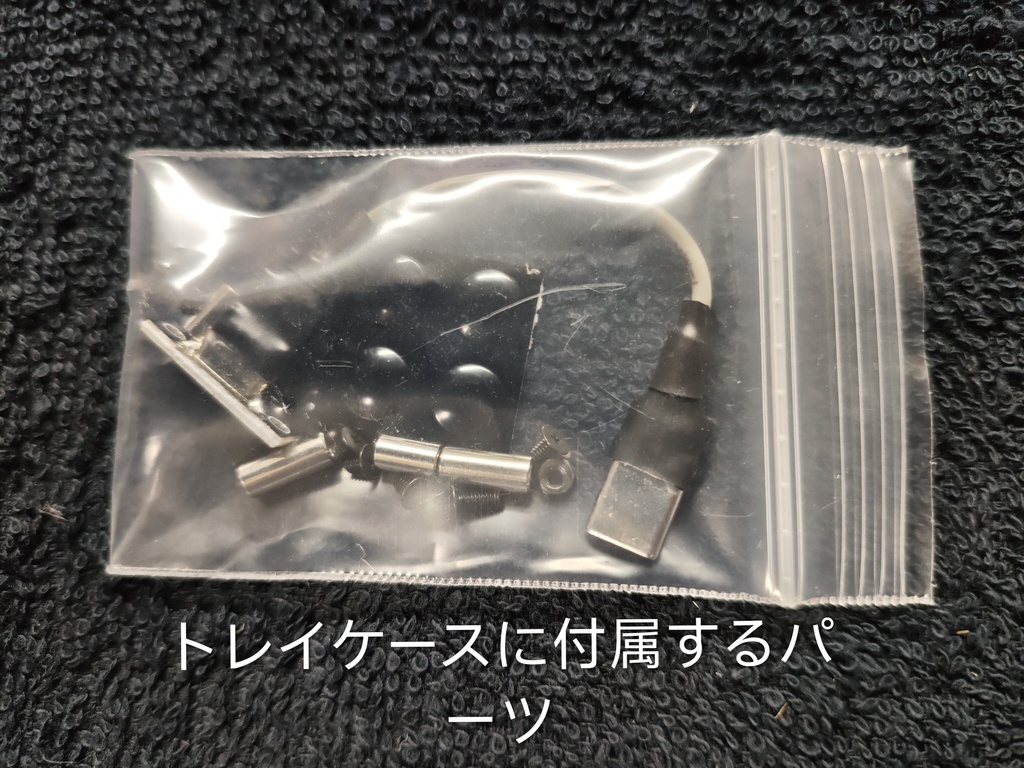

専用トレイケース
以下が同梱されています。 ・3Dプリンター製トレイケース × 1 ・USB延長ケーブル × 1 ・ゴム脚 × 4 ・10mm丸スペーサー × 2 ・7mm丸スペーサー × 2 ・3mm 低頭M2ネジ × 8 ・5mm 低頭M2ネジ × 2 ・M2ナット × 2 USB延長ケーブルはUSB2.0規格で、大電流を流す仕様にはなっていないので、このキーボード以外では使用しないでください（USB-PDの充電などには使用出来ません）。 ケースは3Dプリンター製なので、正直あまり綺麗ではありません。 綺麗なケースが欲しい方は、STEPファイルをMakerWorldからダウンロードし、JLC3DPなどに発注して製造してください。
自分で揃える物
・RP2040-Zero × 1 ・12ピン2.5mmコンスルー × 2 ・ダイオード1N4148W × 19 ・Kailh Choc用スイッチソケット × 16 ・Kailh Choc v2（ガイドピン無し）キースイッチ × 16 ・お好みのキーキャップ ・EC11/12互換ロータリーエンコーダー × 3 ・ロータリーエンコーダーノブ × 3 【注1】 上記以外のトレイケース関連以外で必要な物は「アナログスティックキット」に入っていますが、「アナログスティックキット」を購入しない場合は、「アナログスティックキットに入っている物」を自分で揃えてください。 【注2】 コンスルーはそのまま使用するのではなく、12ピンのコンスルーを「9ピン＋3ピン」と「9ピン＋2ピン＋1ピン」に切断して使用します。 「1ピン」の物は使用しません。
